Tuxedo Mainframe Adapter for SNAのインストール準備

この項では、Oracle Tuxedo Mainframe Adapter for SNAソフトウェアのインストール準備を支援する情報を記載します。TMA SNAソフトウェアのインストールおよび運用を確実に成功させるには、この項に記載されているタスクを完了します。

この項には、以下のトピックが含まれています。

注意: ATMIファイル、機能およびドキュメントに関する記述はすべて、Tuxedoファイル、機能およびドキュメントに適用されます。



構成の決定

TMA SNAソフトウェアのインストールを準備する際には、構成を検討する必要があります。標準のTMA SNA環境には、正しく構成されたTuxedo Mainframe Adapter for SNA GatewayとCommunications Resource Manager(CRM)の2つのコンポーネントが組み込まれています。使用するネットワーク接続性のタイプにより、CRMのインストールおよび構成のどのようなタイプが必要となるかが決まります。

1つのマシンにTuxedo Mainframe Adapter for SNA GatewayとCRMをインストールしてCRMをTuxedoサーバーとして構成する場合、このインストールはローカル(結合)構成と呼ばれます。これらのコンポーネントを異なるUNIX、Windowsまたはメインフレーム・プラットフォームにインストールする場合、このインストールは分散(またはリモート)構成と呼ばれます。3つの構成タイプでのTMA SNAコンポーネントの例を次の項の図に示します。

ローカル構成

ローカル構成は、アプリケーションであるTuxedo Mainframe Adapter for SNA Gatewayおよび、同じUNIXプラットフォーム上のスタックとの通信に必要なライブラリを含むCRMから構成されます。この構成では、メインフレームとのトランザクションのために、スタックを介してIBM独自のSNAプロトコルが使用されます。この構成を使用するには、ローカルのTuxedo Mainframe Adapter for SNA GatewayとCRMの間に1対1の関係が必要です。

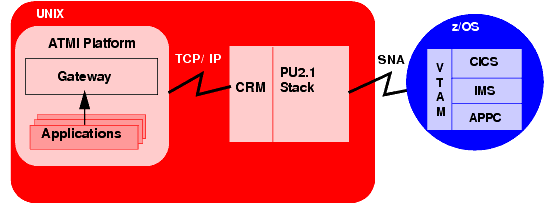

図2-1 ローカル構成

ローカル構成

分散構成

分散構成では、CRMはTuxedo Mainframe Adapter for SNA Gatewayおよびアプリケーションと異なるプラットフォームにインストールされます。

分散構成の1つのタイプでは、z/OSメインフレームにCRMをインストールすることで、アプリケーションおよびTuxedo Mainframe Adapter for SNA GatewayをCRMと分離します。この構成では、UNIXマシンでサードパーティのスタックが不要になります。この構成を使用するには、ローカルのTuxedo Mainframe Adapter for SNA GatewayとリモートのCRMの間に1対1の関係が必要です。

図2-2 分散構成

分散構成

別のタイプの分散構成では、アプリケーションおよびTuxedo Mainframe Adapter for SNA Gatewayを異なるUNIXまたはWindowsベース・プラットフォームのCRMと分離します。TMA SNA GatewayとCRM間の接続にはTransmission Control Protocol/Internet Protocol(TCP/IP)、メインフレーム環境との接続にはSNAが使用されます。この構成では、SNAスタックが動作していないオペレーティング・システムにATMIプラットフォームが必要なインストールで、CRMから独立してATMIプラットフォームをデプロイできるという柔軟性が与えられます。この構成では、ローカルのOracleTuxedo Mainframe Adapter for SNA GatewayとリモートのCRM間の関係が1対1である必要もあります。

図2-3 代替の分散構成

代替の分散構成



他のコンポーネントの要件決定

TMA SNAソフトウェアのインストール先がWindows、UNIXまたはメインフレームのいずれであるかに関係なく、システムが該当する要件を満たし、関係するソフトウェアが正常に動作することを確認します。次の項では、メインフレームの要件およびメインフレーム以外の要件、ならびに関係するソフトウェアのインストールの検証について説明します。

注意: TMA SNAはメインフレームのアプリケーションと相互作用するため、TMA SNAソフトウェアを計画およびインストールするプロセスの早い段階からメインフレーム・システムのサポート担当者を参加させてください。Multiple Virtual System(MVS)、Virtual Telecommunications Access Method(VTAM)、Information Management System(IMS)およびCustomer Information Control System/Enterprise Systems Architecture(CICS TS)の各担当者は異なる場合があります。必ず全員を参加させてください。

メインフレームの要件

TMA SNAのCRMコンポーネントがメインフレーム環境に配置されているかどうかに関係なく、メインフレーム構成はTMA SNAソフトウェアの動作に影響します。次によってTuxedo Mainframe Adapter for SNA/ATMIプラットフォーム環境内で運用できるようメインフレームを準備します。

これらのタスクの詳細は、『Oracle Tuxedo Mainframe Adapter for SNA CRM管理ガイド』を参照してください。

メインフレーム以外の要件

メインフレーム以外の環境とは、TMA SNAソフトウェアを実行するUNIXまたはWindowsマシンのことです。このソフトウェアは完全に双方向で、ローカル・システムをクライアントまたはサーバーとしてサポートします。この環境は次のコンポーネントから構成されます。



前提条件ソフトウェアのインストール

UNIXかWindowsにTMA SNAソフトウェアをインストールする前に、次のソフトウェアをインストールおよび構成する必要があります。

  1. UNIXにCRMをインストールする場合:
    1. CRMをインストールするオペレーティング・システムにサポートされるSNAスタックをインストールします。スタック・ソフトウェアのインストールを検証するには、ベンダーによって提供された任意のサンプル・アプリケーションを実行します。
    2. サポートされているSNAスタックの構成

      3. サポートされているSNAスタックのリストは、『Tuxedo Mainframe Adapter for SNAリリース・ノート』を参照してください。

      注意: 環境の構成は、SNAスタック・ベンダーのドキュメントを参照してください。CRMがメインフレーム・アプリケーションと通信するには、適切に構成されたSNAプロトコル・スタックが必要です。
  2. Tuxedo ATMIプラットフォームをインストールおよび構成します。このソフトウェアのインストールを検証するには、simpappやbankappなどのサンプル・アプリケーションを実行します。

    3. インストールおよび構成の詳細は、対応する製品のインストール・ドキュメントを参照してください。TMA SNAをインストールする前に、いくつかの特定の構成タスクを完了する必要があります。

  3. TMA SNAソフトウェアをインストールする前に、アプリケーション・ドメイン内ですべてのドメイン管理およびゲートウェイ・サーバー、特に次をシャットダウンする必要があります。
    • GWTDOMAIN
    • GWADM
    • DMADM

      • インストールが完了するまで次のコマンドを実行しないでください。

    • dmadmin
    • dmloadcf
    • dmunloadcf

これらのタスクを完了したら、「Tuxedo Mainframe Adapter for SNA Softwareのインストール」に進んでTuxedo Mainframe Adapter for SNAソフトウェアのインストール手順を確認します。
