Connexion des câbles d'administration (SP)

Le module SP (processeur de service) fournit des connexions utilisées pour l'administration système : câbles série et Ethernet pour Oracle ILOM, et câbles série, vidéo et USB pour la console hôte. Les connecteurs sont disponibles sur le module SP lui-même et sur le câble multiport qui se branche au processeur de service.

Consultez les figures suivantes.

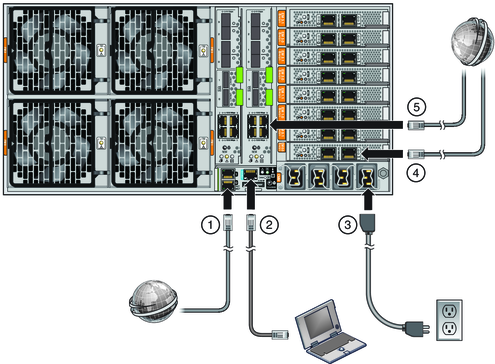

Légende
1	Reliez au moyen d’un câble Ethernet le port Net MGT du serveur au réseau avec lequel les futures connexions au SP seront établies. Le port NET MGT 0 est le port par défaut suggéré.
2	Reliez le port SER MGT à un périphérique terminal à l’aide d’un câble série. Vous pouvez avoir besoin d'un adaptateur. Le serveur est livré avec un adaptateur de port série DB9/RJ45. Le port NET MGT permet une connexion série direct au module SP. Vous pouvez l'utiliser pour détecter l'adresse IP du processeur de service et le configurer si nécessaire. DHCP est le paramètre par défaut, mais vous pouvez le configurer pour utiliser une adresse IP statique également. Une fois que vous connaissez l'adresse IP du processeur de service, vous pouvez utiliser un navigateur Web ou une connexion SSH pour communiquer avec le processeur de service via le port NET MGT. Vous pouvez aussi continuer à utiliser le port série pour communiquer avec l'interface de ligne de commande (CLI). Pour plus d'informations, reportez-vous à la documentation Oracle Integrated Lights Out Manager 3.0.
	Branchez le câble multiport au connecteur KVM. Les connecteurs de ce câble permettent des branchements pour la console série, la console vidéo et USB.
3	Connectez le câble d'alimentation à une source électrique.
4	Emplacements des modules EM - voir Câblage des modules NEM et PCIe Express.
5	Emplacements des modules NEM - voir Câblage des modules NEM et PCIe Express.

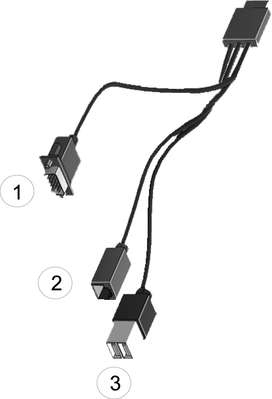

Légende
1	Console vidéo
2	Console série
3	USB (2 connecteurs)

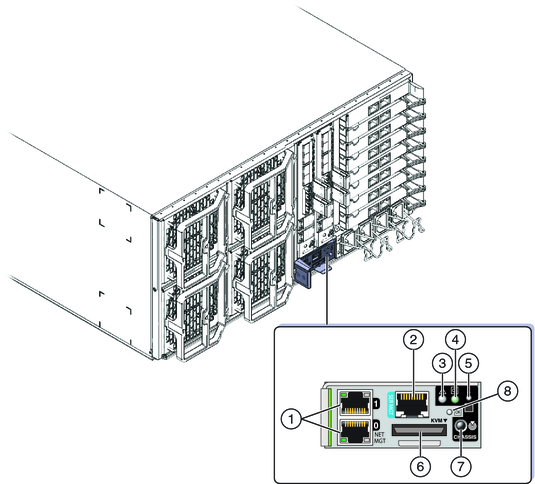

Figure 1 Connecteurs SP

Légende
1	Ports de gestion réseau 0 et 1	2	Gestion série
3	DEL de panne	4	DEL d’alimentation/OK
5	DEL de température	6	Connecteur de câble multiport
7	Bouton/DEL de recherche	8	DEL OK du SP
