Comment câbler les modules NEM et PCIe Express

1. Branchez les câbles réseau aux connecteurs 1 GbE ou 10 GbE sur le module NEM.

   • Pour les systèmes 4P, connectez les câbles aux emplacements 0 et 3 uniquement.

     Les systèmes 4P prennent en charge les modules CPU dans les emplacements 0 et 3, et les panneaux de remplissage dans les emplacements 1 et 2.

   • Pour les systèmes 8P, connectez les câbles aux emplacements 0, 1, 2 et 3.

     Les systèmes 8P prennent en charge les modules CPU dans les quatre emplacements.

2. Connectez les câbles Gigabit Ethernet, InfiniBand ou Fibre Channel aux connecteurs sur chaque module PCI EM.

   Voir votre documentation de PCIe Express pour plus d'informations à ce sujet.

   • Les systèmes 4P prennent en charge les modules PCIe Express dans les emplacements 0.0, 0.1, 3.0 et 3.1 (les deux emplacements supérieurs et les deux emplacements inférieurs).

   • Les systèmes 8P prennent en charge les modules PCIe Express dans les emplacements 0.0, 0.1, 1.0, 1.1, 2.0, 2.1, 3.0 et 3.1 (tous les emplacements).

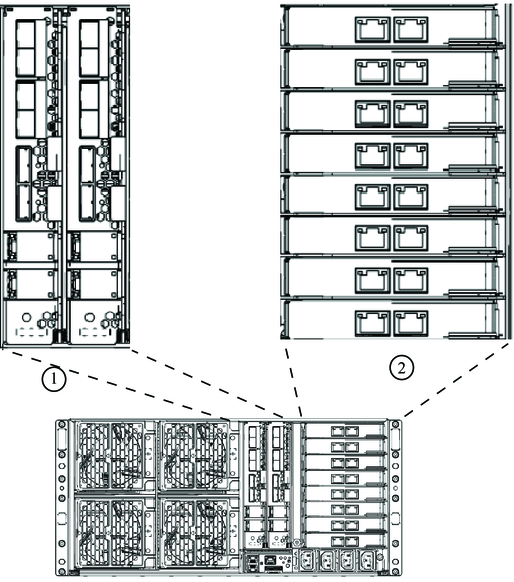

   Légende 1 Modules NEM (deux sont représentés) 2 Emplacements avec modules PCIe Express
