Comment insérer le serveur dans le rack

Avant de commencer

Procédez comme indiquez à la section Comment installer le matériel à monter en rack dans un rack à ouvertures rondes.

  1. Soulevez le serveur à la hauteur souhaitée dans le rack.

    L'utilisation d'un appareil de levage mécanique est recommandé.


    Attention

    Attention - Le serveur pèse 82 kg environ. Pour éviter de vous blesser et/ou d'endommager le matériel, utilisez un appareil de levage mécanique pour installer le serveur dans le rack. Si vous ne disposez pas d'un appareil de levage, retirez les composants comme décrit à la section Comment retirer des composants pour alléger l'appareil et faites appel à deux personnes pour soulever le serveur afin de le mettre en place.


  2. Faites glisser le serveur sur les glissières de tablette.

    Attention

    Attention - Risque de chute ! Ne relâchez pas le serveur tant que plus de 15,2 cm de l'arrière du serveur n'est pas engagé dans le rack et n'est pas fermement soutenu par les glissières de tablette. Les glissières de tablette ne soutiennent pas le serveur s'il est engagé à moins de 15,2 cm dans le rack.



    Remarque - Si le serveur se trouve encore sur la palette, vous pouvez l'y laisser et soulever l'ensemble à l'aide d'un appareil de levage mécanique, puis faire glisser le serveur de la palette aux glissières de tablette.



    image:Insertion de serveur dans un rack au moyen d'un levier mécanique

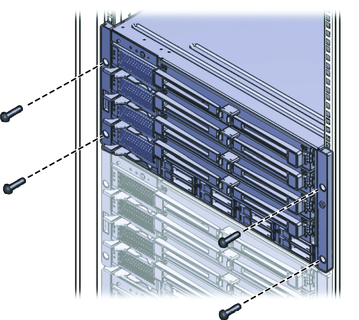

  3. Utilisez quatre vis pour fixer la collerette d'encastrement avant du serveur à l'avant du rack, comme indiqué sur l'illustration suivante.
    • Pour les racks à ouvertures carrées, utilisez quatre vis M6 x 16.

    • Pour les racks à ouvertures rondes, utilisez quatre vis M6 x 12 ou quatre vis 10-32 x 10.


    Remarque - Sur les racks à ouvertures carrées, les vis passent dans le rack et sont insérées dans le support d'adaptateur. Sur les racks à ouvertures rondes, les vis sont insérées dans les glissières du rack.



    image:Fixation du châssis au rack

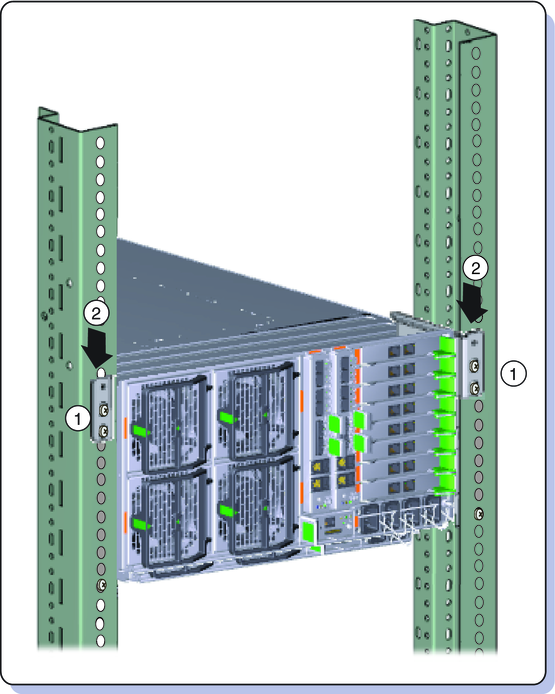

  4. Déplacez les barres de retenue arrière de manière à ce qu'elles s'alignent parfaitement au châssis du serveur. Consultez la figure suivante.

    À l'arrière du système :

    1. Dévissez les vis (1).
    2. Faites glisser les barres de retenue vers le bas (2).
    3. Serrez les vis (1).

    image:Réglage des barres de retenue arrière
  5. Si vous avez retiré des composants du serveur, replacez-les après le montage du serveur dans le rack. Voir Comment retirer des composants pour alléger l'appareil.

Voir aussi

Comment retirer des composants pour alléger l'appareil
