Comment installer le matériel à monter en rack dans un rack à ouvertures carrées

Le kit de montage en rack comprend des supports d'adaptateur, des barres de retenue arrière, des glissières de tablette, des écrous à cage et des vis.

---

Attention - Le serveur pèse environ 100 kg une fois chargé avec tous ses composants. Pour éviter de vous blesser et/ou d'endommager le matériel, utilisez un appareil de levage mécanique pour installer le serveur dans le rack. Si vous ne disposez pas d'un appareil de levage, retirez des composants comment décrit dans Comment retirer des composants pour alléger l'appareil. Cela permet de réduire le poids du serveur à 45 kg. Chargez toujours le matériel dans un rack de bas en haut, afin d’éviter qu’il ne se déséquilibre par le haut et bascule. Déployez la barre stabilisatrice du rack pour l'empêcher de basculer pendant l'installation des équipements.

---

Cette tâche requiert les vis et connecteurs suivants :

1. Rassemblez les vis et connecteurs nécessaires.
2. Vérifiez que vous disposez d'un espace de 5RU dans le rack.
3. Sélectionnez le jeu de supports d'adaptateur adapté aux racks à ouvertures carrées.

   Le serveur est livré avec deux jeux de supports d'adaptateur : l'un pour les racks à ouvertures carrées (1) et l'autre pour les racks à ouvertures rondes (2). Les supports des racks à ouvertures carrées (1) ont des filets. Consultez la figure suivante.

   ---

   Remarque - Les flèches indiquées sur les supports (3) indiquent l'orientation des supports. Assurez-vous de monter tous les supports, flèche marquée « Top » (3) pointant vers le haut.

   ---



4. Fixez les supports aux montants avant.

   Placez les supports de manière à aligner leur fond avec le fond de l'espace (5RU) où le serveur doit être monté et à faire pointer la flèche marquée « Top » vers le haut.

   ---

   Remarque - Le bac d'accessoires inclut un modèle imprimé que vous pouvez utiliser pour vous aider à aligner les supports d'adaptateur.

   ---

   Utilisez une vis M6 x 16 par côté. Insérez les vis à partir de l'extérieur du rack dans les ouvertures du montant puis dans les filets des supports d'adaptateur.

   Les deux autres ouvertures (par côté) sont utilisées ultérieurement pour fixer la collerette d'encastrement du serveur au rack.

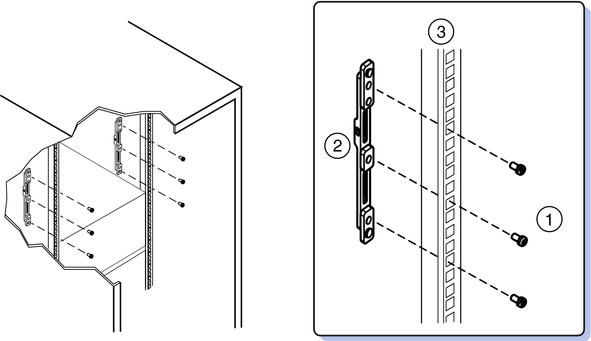

5. Fixez les supports aux montants arrière.

   Placez les supports de manière à aligner leur fond avec le fond de l'espace (5RU) où le serveur doit être monté et à faire pointer la flèche marquée « Top » vers le haut.

   Utilisez trois vis M6 X 16 par côté (1) pour fixer le support (2) aux montants (3).

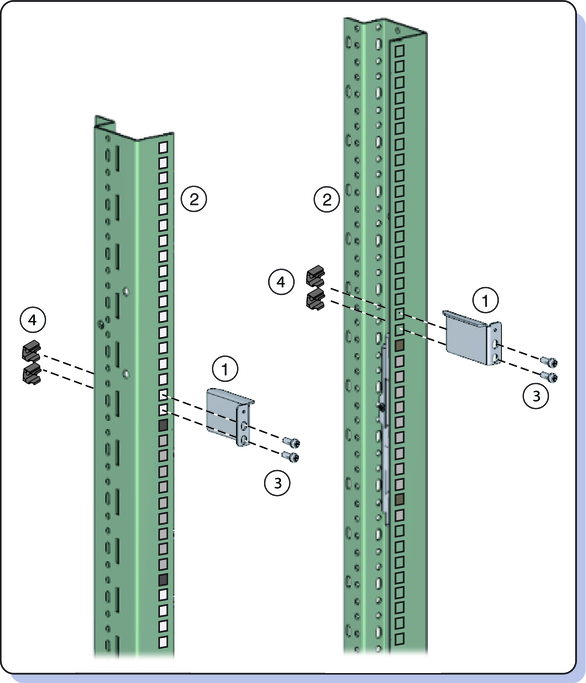

6. Fixez les barres de retenue arrière supérieures (1) aux montants du rack (2) juste au dessus des supports d'adaptateur, comme illustré sur la figure suivante.

   Placez deux écrous à cage M6 (4) par côté, puis utilisez deux vis M6 x 16 (3).

   Avant de serrer les vis, faites glisser les barres de retenue (1) vers le haut au maximum. Les ouvertures situées sur les barres de retenue sont de forme ovale pour pouvoir les faire légèrement bouger lorsque les vis ne sont pas serrées.



7. Retirez les six vis (1) qui maintiennent en place les raccordements de tablette (2) droit et gauche sur les glissières de tablette (3), puis retirez les raccordements de tablette.

   Vous devez retirer les raccordements de tablette avant de monter le serveur dans le rack. Ils sont utilisés pour d'autres produits.



8. Placez les glissières de tablette dans le rack.

   Les glissières de tablette (1) s'adaptent à la taille du rack, puis viennent s'insérer dans les logements des supports d'adaptateur (2) pour se mettre en place (3).

   Assurez-vous d'orienter les glissières de tablette correctement. Elles sont libellées « FRONT LEFT » et « FRONT RIGHT ».



9. Insérez les quatre vis de verrouillage à tête fraisée M4 X 10 (1) dans les supports d'adaptateur.

   Ces vis évitent que les glissières de tablette se détachent accidentellement des supports d'adaptateur.




Étapes suivantes

Comment insérer le serveur dans le rack
