ユーザー・ガイド

CICSアプリケーションの実装

この章では、次の項について説明します。

z/OS Simple Applicationの紹介

概要

このアプリケーションは、もともとz/OSプラットフォーム上で開発され、VSAMとQSAMファイルとDB2表を使用するバッチおよびCICSコンテキストで使用されるCOBOLプログラムを実装していました。

データはz/OSからアンロードされ、UNIXプラットフォーム上で、、Oracle Tuxedo Application Rehosting Workbenchを使用して変換および再ロードされました。

言語コンポーネントは、Oracle Tuxedo Application Rehosting Workbenchによって、z/OSからUNIXに変換または翻訳されました。

これらのコンポーネントは、2つの主要なOracle Tuxedo Applicationコンポーネント、Batch RuntimeとCICS Runtimeを使用して、元のz/OS環境のテクニカル集中機能をエミュレートしています。ここでは、CICS文とDB2文を使用するCOBOLプログラムを実装するCICS Runtimeの個別事例に焦点を絞ります。

このSimple Applicationは、作成、変更および削除のような一連の古典的な機能を使用して企業の顧客を管理します。

CICS Simple Applicationコンポーネントの説明

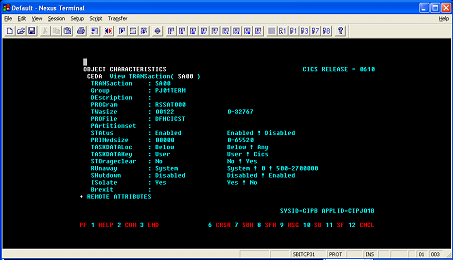

z/OS CICS CSDファイルでは、CICSコンポーネントはすべて同じ名前を使用して宣言されます。リソース宣言はすべて、PJ01TERMという名前のz/OS CICS GROUP内で行われます。このグループは、CICSを自動インストールするために起動時に使用されたz/OS CICS LIST PJ01LISTで宣言されます。

マップセット

表4-1 Simple Applicationのマップセット
名前	説明
`RSSAM00`	顧客保守エントリ・メニュー
`RSSAM01`	顧客データ問合せ画面
`RSSAM02`	顧客データ保守画面(顧客の作成、更新および削除)
`RSSAM03`	顧客リスト画面

プログラム

表4-2 Simple Applicationプログラム
名前	説明
`RSSAT000`	顧客保守エントリ・プログラム
`RSSAT001`	顧客データ問合せプログラム
`RSSAT002`	顧客データ保守プログラム(新規顧客、顧客更新および顧客削除)
`RSSAT003`	顧客リスト・プログラム

トランザクション・コード

表4-3 Simple Applicationのトランザクション・コード
名前	説明
`SA00`	メイン・エントリ・トランザクション・コード(プログラムRSSAT000)
`SA01`	顧客問合せ(プログラムRSSAT001)
`SA02`	顧客保守(プログラムRSSAT002)
`SA03`	顧客リスト(プログラムRSSAT003)

VSAMファイル

表4-4 Simple Application VSAMファイル
DDName	DataSetName	説明
`ODCSF0`	PJ01AAA.SS.VSAM.CUSTOMER	VSAM主要顧客ファイル

CICS Runtimeを伴う標準CICSアプリケーションの構成

最初の例では、UNIXのOracle表に変換されたz/OS VSAMファイルだけを使用する、CICS Simple File-to-Oracleアプリケーションを使用します。

この例では、プラットフォーム移行で生成されたUNIXコンポーネントは、すべてtrfディレクトリに格納されています。

COBOLプログラムおよびBMSマップセットは、コンパイルし、ディレクトリ${HOME}/trf/cobexeおよび${HOME}/trf/MAP_TCPで、実行可能モジュールとして使用できるようにする必要があります。

Simple File-to-Oracle ApplicationのUNIXコンポーネント

COBOLプログラム・ファイル

${HOME}/trf/cobexeディレクトリには、次のSimple Application CICS実行可能プログラムがあります。

${HOME}/trf/cobexe/RSSAT000.gnt
${HOME}/trf/cobexe/RSSAT001.gnt
${HOME}/trf/cobexe/RSSAT002.gnt
${HOME}/trf/cobexe/RSSAT003.gnt

マップセット・ファイル

${HOME}/trf/MAP_TCPディレクトリには、次のコンパイル済のSimple Application Data z/OS BMSマップセットがあります。

${HOME}/trf/MAP_TCP/RSSAM00.mpdef
${HOME}/trf/MAP_TCP/RSSAM01.mpdef
${HOME}/trf/MAP_TCP/RSSAM02.mpdef
${HOME}/trf/MAP_TCP/RSSAM03.mpdef

CICS Runtimeの構成

標準アプリケーションの場合は、初期設定のほか、同じグループの次のCICSリソースを実装する必要があります。

基本的なCICSトランザクション(同期および同時)。
SQL文を持たないCOBOLプログラム、CICS TSキュー。
マップセット。
VSAMファイル(論理名および関連付けられたデータ・アクセッサ)。

これらのリソースを構成する手順:

これらのリソースを、それぞれのCICS Runtimeリソース構成ファイル内で宣言します。
これらのリソースを管理するために、CICS Runtime Tuxedoサーバー・グループおよびサーバーを構成します。各サーバーで使用されている構成ファイルの詳細説明は、「リファレンス」を参照してください。

CICS Runtimeに対してCICSリソースを宣言する手順

各リソースは、各タイプ(プログラム、トランザクションなど)に対応するファイル内で宣言されます。リソース・ファイルで定義された各リソースは、いずれかのグループに属する必要があります。

CICS Simple File-to-Oracle Applicationを使用する次のいくつかの例では、CICS Runtimeグループ名SIMPAPPを使用し、*.descファイルはすべて、${home}/trf/config/resourcesディレクトリに置かれます。

注意:

これらの構成ファイルでは、「#」で始まる行はコメントとみなされ、CICS Runtimeによって処理されません

CICSトランザクション・コードを宣言する手順

これらの宣言は、実装の必要がある各トランザクションに対応する内容をtransactions.descファイルを記入することによって行われます。

各トランザクションに対して、csv形式で宣言する必要があります

トランザクションの名前(必須)。
CICS Runtimeグループ名(必須)。
トランザクションの短い説明(オプション、少なくとも1つの空白)。
このトランザクションによって起動されるプログラムの名前(必須)。

File-to-Oracle Simple Applicationの例では、COBOLプログラムRSSAT000、RSSAT001、RSSAT002およびRSSAT003を起動する、SIMPAPPグループの4つのトランザクション、SA00、SA01、SA02およびSA03を宣言する必要があります。

記入が済むと、transactions.descファイルは次のようになります。

リスト4-1 Simple Applicationのtransactions.descファイル

#Transaction Name ;Group Name ; Description ;Program Name

SA00;SIMPAPP; Home Menu Screen of the Simple Application;RSSAT000

SA01;SIMPAPP; Customer Detailed Information Screen of the Simple Application;RSSAT001

SA02;SIMPAPP; Customer Maintenance Screen of the Simple Application;RSSAT002

SA03;SIMPAPP; Customer List of the Simple Application;RSSAT003

CICS COBOLまたはCプログラムを宣言する手順

以前に宣言されたトランザクションによって、直接的または間接的(LINK、XCTL、STARTなどのEXEC CICS文を介して)に使用されるすべてのプログラムは、同じグループ内で宣言される必要があります。

これらの宣言は、各プログラムが実装するために、programs.descファイルで行われます。

各プログラムに対して、csv形式で宣言する必要があります

プログラムの名前(必須)。
CICS Runtimeグループ名(必須)
プログラムの短い説明(オプション、少なくとも1つの空白)
プログラムが記述される言語(CまたはCOBOL(デフォルト))

Simple Applicationの例では、必要なプログラムはRSSAT000、RSSAT001、RSSAT002およびRSSAT003だけで、すべてCOBOL言語でコーディングされています

記入が済むと、programs.descファイルは次のようになります。

リスト4-2 Simple Applicationのprograms.descファイル

#PROGRAM;GROUP;DESCRIPTION;LANGUAGE;

RSSAT000;SIMPAPP; Home Menu Program of the Simple Application ;COBOL

RSSAT001;SIMPAPP; Customer Detailed Information Program of the Simple Application ;COBOL

RSSAT002;SIMPAPP; Customer Maintenance Program of the Simple Application

RSSAT003;SIMPAPP; Customer List of the Simple Application ;COBOL

注意:

RSSAT002の言語フィールドでは何も宣言されませんが、これは、このプログラムの言語がデフォルトのCOBOLであることを意味します。

CICSマップセットを宣言する手順

3270ターミナルまたはエミュレータを介してエンド・ユーザーと対話するには、このドキュメントでこれまで説明してきた特定のEXEC CICS文を介して以前に定義されたCOBOLプログラム内で使用された物理マップセット(*.mpdefファイル)のすべてを、CICS Runtimeに対して宣言します。

これらの宣言は、実装の必要がある各マップセットに対応する内容をmapsets.descファイルを記入することによって行われます。

各マップセット定義の入力書式は、次の書式の説明を遵守する必要があります。

最初の空の物理行に、[mapset]キーワードを入力します。
次の行で、キーワードname=に続けて、マップセットの名前を入力します。
次の行で、キーワードfilename=に続けて、物理マップセット(.mpdefファイル)の物理パスを入力します。

このSimple Applicationの例では、COBOLプログラムで使用されるマップセットは、RSSAM00、RSSAM01、RSSAM02およびRSSAM03です。

記入が済むと、mapsets.descファイルは次のようになります。

リスト4-3 Simple Applicationのmapsets.descファイル

[mapset]

name=ABANNER

filename=<KIXDIR>/sysmap/abanner.mpdef [mapset]

name=RSSAM00

filename=<HOME>/demo/MAP_TCP/RSSAM00.mpdef

[mapset]

name=RSSAM01

filename=<HOME>/demo/MAP_TCP/RSSAM01.mpdef

[mapset]

name=RSSAM02

filename=<HOME>/demo/MAP_TCP/RSSAM02.mpdef

[mapset]

name=RSSAM03

filename=<HOME>/demo/MAP_TCP/RSSAM03.mpdef

注意: mapsets.descファイルはUNIX変数を受け入れないため、このファイルには完全に展開したパスを指定する必要があります。

<KIXDIR>: ~/.profileの${KIXDIR}変数の値に置換する必要があります。
<HOME>: ~/.profileの${HOME}変数の値に置換する必要があります。

z/OS VSAMファイル変換から生成されたISAMファイルを宣言する手順

従来は、1つ以上のファイルをCICS Runtimeに対して宣言する前に、すべての物理コンポーネント、ファイル、アクセッサ・プログラム、Cobolコピーブックなどが、Oracle Tuxedo Application Rehosting Workbench Dataコンポーネントによって生成されている必要がありました。

Oracle Tuxedo Application Rehosting Workbench Dataコンポーネントによってビルドまたは変換されたすべてのコンポーネントのうち、変換済VSAMファイルのアクセッサ・プログラムだけがCICS Runtimeによって使用されます。理由は、移行後は、直接アクセスできるファイルがないことです。ファイルには、このファイルの管理専用のアクセッサ・プログラムを介して、間接的にのみアクセスできます(ソース・ファイル1つにつき、アクセッサ・プログラムは1つのみ)。

Simple Applicationは、z/OS VSAM KSDSファイルPJ01AAA.SS.VSAM.CUSTOMERのOracle Tuxedo Application Rehosting Workbenchデータ変換から生成されたCUSTOMER Oracle表だけを使用します。

このため、このFile-to-Oracleアプリケーションの例では、CICS Runtimeに対して宣言するためのアクセッサは、RM_ ODCSF0の1つだけとなります(RMはRelational Moduleの略)。

注意: ODCSF0は、物理ファイル名PJ01AAA.SS.VSAM.CUSTOMERを参照する、CICSで以前に定義された論理名を表します。従って、EXEC CICS文によりCICS Cobolプログラムからこのファイルにアクセスするために認識されている唯一のファイル名でもあります。

ISAM移行済ファイルを宣言する手順:

以前に定義されたプログラムで使用されたすべてのVSAM/ISAMファイルを記述する新しい変数が存在しなければ追加して、Tuxedo envfileを変更します。

このSimple Applicationの例では、次の行を入力する必要があります(説明を簡単にするため、ファイルの場所をubbconfig、envfileおよびtuxconfigファイルと同じ場所に指定しましたが、これは必須でありません)。

DD_VSAMFILE=${HOME}/trf/config/tux/desc.vsam

ファイルが存在しない場合、示された場所に、desc.vsamファイルを物理的に作成します。
使用される各アクセッサ/ファイルに対して、アクセッサによって使用される、異なる情報フィールドを記述する新しい行をcsv形式で追加することによって、desc.vsamファイルを変更します。

このSimple Applicationの例では、次の行が入力されます。

リスト4-4 Simple ApplicationのISAMファイル宣言

#DDname;Accessor;DSNOrganization;Format;MaxRecordLength;KeyStart;KeyLength

ODCSF0;ASG_ ODCSF0;I;F;266;1;6

説明:

ODCSF0

EXEC CICS文で使用されるデータ記述名(論理名)です。

RM_ODCSF0

以前のVSAMファイルのデータ変換から生成されたOracle表へのアクセスを管理するアクセッサ・プログラムの名前です。

I

データ・セット名組織は索引編成済です

F

FixedのFで、すべてのレコードが同じ固定長の形式です

266

最大レコード長。

1

ファイル内でのキー位置(1は1列めまたは1文字めを意味します)。

6

キー長。

CICS Runtime Tuxedoサーバーを変更する手順

以前に定義されたサーバーに加えてCICSアプリケーション・トランザクションを管理する手順:

CICS Runtime TuxedoサーバーARTSTRNを実装します。

このサーバーは、同期(遅延なし)および同時(一度に1つずつでない)の、最も多く使用される基本的なCICS Runtimeトランザクションのみを管理します。

SIMPAPP CICS Runtimeグループ名に属するトランザクションだけが開始されることを、CICS Runtimeに対して示します。

Tuxedo ubbconfigファイルの*SERVERSセクションの次の例は、ARTSTRNサーバーの構成を示しています。

リスト4-5 Simple Application CICS RuntimeサーバーTuxedo構成

*SERVERS

…

ARTSTRN    SRVGRP=GRP02

            SRVID=20

            CONV=Y

            MIN=1 MAX=1 RQADDR=QKIX110 REPLYQ=Y

            CLOPT="-o /home2/work9/demo/Logs/TUX/sysout/stdout_strn -e /home2/work9/demo/Logs/TUX/sysout/stderr_strn -r -- -s KIXR -l SIMPAPP "

…

説明:

*SERVERS

サーバー・セクションの定義を示すTuxedo ubbconfigキーワード。

SRVGRP

ARTSTRNが属するTuxedoグループ名です。

SRVID

ARTSTRNのTuxedoサーバーの識別子です。

CONV=Y

このサーバーが対話モードで動作していることを示します。

MIN=1 and MAX=1

このサーバーのインスタンスは1つのみ実行可能であることを示します。

REPLYQ=Y

このサーバーが応答することを示します。

RQADDR=QCNX015

レスポンスに使用されるTuxedoキューの名前。

CLOPT

パラメータを含むサーバーに渡される引用符付きテキスト文字列です。

-o

サーバーの標準出力メッセージのために使用されるファイルを示します。

-e

サーバーのエラー出力メッセージのために使用されるファイルを示します。

-r

統計レポートを提供するために使用されるTuxedoパラメータです。

-s KIXR

KIXRトランザクションが実行されるCICS Runtime名を示します。

-l SIMAPP

SIMAPPグループのトランザクションだけが選択されることを示します。

CICS Runtime Tuxedoサーバー・グループを変更する手順

ARTSTRNサーバーが起動されるためには、以前に定義された(かつコメントされていない)Tuxedoサーバー・グループ内のubbconfigファイルで定義される必要があります。

この例では、ARTSTRNはTuxedoサーバー・グループGRP02(SRVGRP=GRP02)に属しています。

リスト4-6 Simple Application CICS Runtime Tuxedoサーバー・グループの例

*GROUPS

…

GRP02

   GRPNO=12

   ENVFILE="/home2/work9/demo/config/tux/envfile"

   TMSNAME="TMS_ORA"

…

説明:

*GROUPS

サーバー・セクション・グループ・セクションの定義を示すTuxedo ubbconfigキーワード。

GRPNO=

Tuxedoグループ。

ENVFILE=

Tuxedo envfileのパス。

TMSNAME=

Tuxedo Transaction Manager Server実行可能ファイルの名前。

CICSアプリケーションのインストールの検証

Tuxedo tmadmin psrコマンドの使用

Tuxedo tmadmin psrコマンドを入力して、必要なCICS Runtimeサーバー(ARTTCPL、ARTCNXおよびARTSTRN)がすべて実行されており、そのメッセージがTuxedoのドキュメントとこのドキュメントに準拠していことを確認します。

リスト4-7 tmadmin psr Simple Applicationのインストール・チェック

# tmadmin

tmadmin - Copyright (c) 2007-2010 Oracle.

Portions * Copyright 1986-1997 RSA Data Security, Inc.

All Rights Reserved.

Distributed under license by Oracle.

Tuxedo is a registered trademark.

> psr

Prog Name      Queue Name  Grp Name      ID RqDone Load Done Current Service

---------      ----------  --------      -- ------ --------- ---------------

BBL            200933      KIXR           0      2       100 (  IDLE )

ARTTCPL 00001.00101 TCP00        101      0         0 (  IDLE )

ARTCNX        QCNX015     GRP01         15      2       100 (  IDLE )

ARTSTRN       QKIX110     GRP02         20      6       300 (  IDLE )

> quit

Tuxedo tmadmin pscコマンドの使用

Tuxedo tmadmin pscコマンドを入力し、実行されているすべての異なるTuxedo Servicesを表示することによって、別のチェックが可能です。

CICS Runtimeシステムのトランザクション/サービス(CSGM、CESN、CESFなど)に加え、これで、CICS RuntimeアプリケーションSA00、SA01、SA02およびSA03のトランザクション・コードを参照できます。

リスト4-8 tmadmin psc Simple Applicationのインストール・チェック

# tmadmin

tmadmin - Copyright (c) 2007-2010 Oracle.

Portions * Copyright 1986-1997 RSA Data Security, Inc.

All Rights Reserved.

Distributed under license by Oracle.

Tuxedo is a registered trademark.

> psc

Service Name Routine Name Prog Name  Grp Name  ID    Machine  # Done Status

------------ ------------ ---------  --------  --    -------  ------ ------

authfail     cnxsvc       ARTCNX    GRP01     15       KIXR       0 AVAIL

CESF         cnxsvc       ARTCNX    GRP01     15       KIXR       0 AVAIL

CESN         cnxsvc       ARTCNX    GRP01     15       KIXR       0 AVAIL

CSGM         cnxsvc       ARTCNX    GRP01     15       KIXR       1 AVAIL

disconnect   cnxsvc       ARTCNX    GRP01     15       KIXR       0 AVAIL

connect      cnxsvc       ARTCNX    GRP01     15       KIXR       1 AVAIL

SA03         kixsvc       ARTSTRN   GRP02     20       KIXR       3 AVAIL

SA02         kixsvc       ARTSTRN   GRP02     20       KIXR       0 AVAIL

SA01         kixsvc       ARTSTRN   GRP02     20       KIXR       0 AVAIL

SA00         kixsvc       ARTSTRN   GRP02     20       KIXR       3 AVAIL

> quit

CICS Runtimeアプリケーションの使用

CICSアプリケーションを使用する前に、アプリケーションがアクセスするISAMファイルにデータを移入する必要があります。次に、3270ターミナルまたはエミュレータで、UNIX x3270コマンドを使用してCICS Runtimeにアクセスします。それは、次であることが必要です:

# x3270 ${HOSTNAME}:${TCPNETADDR}

説明:

${HOSTNAME}

CICS Runtimeを実行しているUNIXマシンの名前を含んでいる、システムUNIX変数です。

${TCPNETADDR}

Tuxedo管理者により、インストール時にubbconfigファイルにセットアップされたUNIX 3270エミュレータのポート番号です。

「Good Morning」メッセージを受信します。
3270エミュレータ・キーパッドの[Clear]キーを押してクリアします。
左上隅で、CICS Runtimeアプリケーションのメイン・トランザクション・コードSA00を入力します。

図4-1 Simple Applicationトランザクション・コード入力

Simple Applicationトランザクション・コード入力

アプリケーションのメイン・メニューが表示されます。

図4-2 Simple Applicationメイン・メニュー

Simple Applicationメイン・メニュー

アプリケーションの画面をナビゲートし、エラーなく表示されることを確認します。

COBOL-IT / BDBにおけるSimple Applicationの紹介

XAプロトコルを使用するBDBに基づき、COBOL ITによってコンパイルされたCICS COBOLプログラムは、ART Workbenchを使用してMainframe VSAMファイルから変換される索引編成ISAMファイルにアクセスできます。次の項では、このアプリケーションを有効化するためにART CICS Runtimeで実行する必要がある構成について説明します。

CICS Runtimeにおけるubbconfigファイルの構成

MRMパラメータをTuxedo ubbconfigファイルの*GROUPSおよび*RMSセクションのグループ・エントリに追加します。次の例を参照してください。

リスト4-9 ubbconfigファイルにMRMパラメータを追加する例

*GROUPS

GRP02

GRPNO=12

MRM=Y

*RMS

MRMG_RM1

RVGRP=GRP02

RMID=15

TMSNAME="TMS_BDB"

OPENINFO="BERKELEY-DB:/home2/work10/data"

説明:

*GROUPS

サーバー・グループの定義を示すTuxedo ubbconfigキーワード。

GRPNO=

Tuxedoグループを示します。

MRM= Y

このサーバー・グループが複数のリソース・マネージャをサポートできることを示します。

*RMS

リソース・マネージャの定義を示すTuxedo ubbconfigキーワード。

MRMG_RM1

RMSエントリの論理名を示します。

RVGRP=

このRMに関連付けられているグループ名を示します。

RMID=

グループ内の対象RMの固有のID番号を示します。ID番号は1から31の間である必要があります。

TMSNAME

SRVGRPによって指定されるグループに関連するトランザクション・マネージャ・サーバーの名前を指定します。

OPENINFO=

関連するグループのリソース・マネージャを開くときに必要な、リソース・マネージャに依存する情報を示します。

BDB TMSサーバーの構築

次のテキストを$TUXDIR/udataobj/RMに追加し、BDB TMSサーバーを構築します。

# BDB

BDB_HOME=/opt/cobol-it-64-bdb

BERKELEY-DB:db_xa_switch:-L/opt/cobol-it-64-bdb/lib -ldb-5.2

Build  BDB TMS

buildtms -r -v BERKELEY-DB -o $APPDIR/TMS_BDB

ARTサーバー起動前の変数のエクスポート

ARTサーバーを起動する前に次の変数を明示的にエクスポートします。

DD_VSAMFILE

export DD_RBDB02=${DATA}/MTWART.ES.SFI.RCIBDB02.BDB0122

RBDB02は論理ファイル名です。

COB_ENABLE_XA

export COB_ENABLE_XA=1

限られた数の並列インスタンスを持つ同期CICSトランザクションの実装

一部の特定の事例では、たとえばパフォーマンスの制約のために、同じトランザクション・コードを扱う同時実行トランザクションの数を制限する必要があります。

z/OSでは、この制限はトランザクション・リソース自体で定義されることができず、同じトランザクションの同時インスタンス数の最大値を記述する固有のMAXACTIVEパラメータを含む、TRANCLASS(トランザクション・クラス)という名前の独立したリソースで定義されます。

トランザクションをトランザクション・クラスに関連付けて、そのパラメータ、特にMAXACTIVEパラメータを継承するために、z/OS CICSトランザクション・リソースには、TRANCLASSリソースの名前を含むTRANCLASSフィールドがあります。

このインスタンス管理は、CICS Runtimeを伴うUNIX上では、異なる方法で実行されます。同時実行トランザクションの最大数は、同じトランザクションを提供するサーバーの数によって定義されます。この最大数と最小数はそれぞれ、Tuxedoファイルubbconfigの*SERVERSセクションにあるARTSTRN定義のMAXおよびMINパラメータで示されます。

これは、次の非常に個別的な事例を除いて、これらの制限を管理するためにmaxactiveパラメータが考慮されないことを意味します。

MAXACTIVE=1のトランザクション・クラスの特例

MAXACTIVE=1は、この種類のトランザクション・クラスに属する同時トランザクションが同時実行できないことを示すため、この管理の例外です。

この非常に個別的な順次トランザクションの事例を管理するには、Tuxedo CICS Runtime機能を構成する必要があります

順次トランザクションの場合のubbconfigファイルの変更

MAXACTIVEが2以上のトランザクション・クラスにリンクされているトランザクションはすべてCICS Runtime TuxedoサーバーARTSTRNによって管理されており、他に何も変更する必要がありません。MAXACTIVEパラメータが1に設定されているトランザクションでは、ARTSTR1という名前のCICS Runtime Tuxedoサーバーが、特定の管理を専門に扱います。

このサーバーをアクティブ化するには、次のようにubbconfigファイルを変更して、*SERVERSセクションにこのサーバーを追加します。

リスト4-10 ubbconfigへのARTSTR1サーバーの追加

*SERVERS

…

ARTSTR1    SRVGRP=GRP02

            SRVID=200

            CONV=Y

            MIN=1 MAX=1

            CLOPT="-o /home2/work9/demo/Logs/TUX/sysout/stdout_str1 -e  /home2/work9/demo/Logs/TUX/sysout/stderr_str1 -r -- -s KIXR -l SIMPAPP"

…

説明:

*SERVERS

サーバー・セクションの定義を示すTuxedo ubbconfigキーワード。

SRVGRP

ARTSTR1が属するTuxedoグループ名です。

SRVID

ARTSTR1 Tuxedoサーバーの識別子です。

CONV=Y

このサーバーが対話モードで動作していることを示します。

MIN=1 and MAX=1

必須で、このサーバーのインスタンスは1つのみ実行可能であることを示します。

CLOPT

パラメータを含むサーバーに渡される引用符付きテキスト文字列です。

-o

サーバーの標準出力メッセージのために使用されるファイルを示します。

-e

サーバーのエラー出力メッセージのために使用されるファイルを示します。

-r

統計レポートを作成するために使用されるTuxedoパラメータです。

-s

KIXRは、KIXRトランザクションが実行されるCICS Runtime名を示します。

-l SIMAPP

SIMAPPグループのトランザクションだけが選択されることを示します。

注意: CICS Runtimeトランザクション・サーバー(ARTSTRN、ARTSTR1、ARTATRNおよびARTATR1)はすべて、同じCICS Runtimeトランザクション・グループ・サーバーを共有しており、ubbconfigサーバー・グループ・セクション(*GROUPS)を変更する必要はありません。

tranclasses.descファイルの変更

ART CICSの場合、並列性がデフォルト動作であるため、同時トランザクションを、2以上のMAXACTIVEパラメータを持つトランザクション・クラスに制限する必要は、実際にはありません。

順次トランザクションの場合は、CICS Runtimeに対してこれらのトランザクションを宣言する唯一の方法であるため、必須です。MAXACTIVE=1パラメータで定義されている特定のトランザクション・クラスを宣言します。他のCICS Runtimeリソースと同様に、これはCICS Runtimeグループ名に属する必要があります。各TRANCLASSに対して、csv形式で次のように宣言します。

トランザクション・クラスの名前(必須)
CICS Runtimeグループ名(必須)
トランザクション・クラスの短い説明(オプション、少なくとも1つの空白)
RUNを行う同じトランザクションの最大数(MAXACTIVE)。

注意:

MAXACTIVEパラメータは、バイナリ・スイッチのようなものと理解できます。

MAXACTIVE=1 <=> 順次トランザクション・クラス(必須)。
MAXACTIVE>1(この手順ではすべての値が同等) <=> 同時トランザクション(オプション)。

例:

TRCLASS1;SIMPAPP  ; Tranclass with maxactive set to 1; 1

TRCLASS2;SIMPAPP  ; Tranclass with maxactive set to 2; 2

TRCLAS10;SIMPAPP  ; Tranclass with maxactive set to 10; 10

TRCLASS1が持っている最初のtransclassのmaxactiveパラメータは1であり、このtransclassに属するすべてのトランザクションがARTSTR1によって順次管理される必要があることを示します。

最後の2つのtranclasses(TRCLASS2およびTRCLASS10)は、maxactiveパラメータが1より大きく、これらのtranclassesに属するトランザクションがARTSTRNサーバーの管理下で同時実行できることを示しているため、実際類似しています。

注意:

これらの2つの最後の定義はオプションです。それらがなくても意味は同じです。

transactions.descファイルの変更

このcsv形式ファイルの最初の4つの必須フィールド(トランザクション名、グループ名、説明、プログラム名)に加えて、12番目のフィールド、TRANCLASS(トランザクション・クラス名)を追加する必要があります。

TRANCLASSフィールドは、1つ以上の空白をそれぞれの間に挟む8つのセミコロン(;)によって、Programフィールドから区切る必要があります。

この例では、CICS Runtime Simple Applicationに、次のMAXACTIVE制限を持っていると想定します。

SA00: MAXACTIVE=0
SA01: MAXACTIVE=1
SA02: MAXACTIVE=2
SA03: MAXACTIVE=10

これらのトランザクションは、以前に定義した次のtranclassesにリンクされる必要があります。

SA00: none
SA01: TRCLASS1
SA02: TRCLASS2
SA03: TRCLAS10

変更が済むと、transactions.descファイルは次のようになります。

リスト4-11 サンプルのtransactions.descファイル

#Transaction Name ;Group Name ; Description ;Program Name

SA00;SIMPAPP; Home Menu Screen of the Simple Application;RSSAT000

SA01;SIMPAPP; Customer Detailed Information Screen of the Simple ;  Application;RSSAT001; ; ; ; ; ; ; ;TRCLASS1

SA02;SIMPAPP; Customer Maintenance Screen of the Simple Application;RSSAT002; ; ; ; ; ; ; ; TRCLASS2

SA03;SIMPAPP; Customer List of the Simple Application;RSSAT003; ; ; ; ; ; ; ; TRCLASS10

注意:

SA00には変更が行われませんが、これは、このトランザクション・コードにトランザクション・クラスが関連付けられていないことを意味しています。つまり、このトランザクションはMAXACTIVE=1パラメータに関連付けられておらず、順次トランザクションではありません。
SA02とSA03は、MAXACTIVE >= 2と定義されているトランザクション・クラスTRCLASS2とTRCLASS10にそれぞれ関連付けられています。これらのトランザクションが必要でないとわかっている場合、結果は、SA02とSA03がSA00のようにトランザクション・クラスなしで定義されている場合と正確に同じになります。
順次的に動作できるSA01は、トランザクション・クラス・フィールドが必須である唯一のものです。それに関連付けられているトランザクション・クラス(TRCLASS1)が、実際にMAXACTIVE=1と定義されていることを確認します。

ARTSTR1構成の確認

Tuxedo tmadmin psrコマンドの使用

ARTSTR1を次に示します。

リスト4-12 tmadmin psrコマンドを使用したARTSTR1サーバーの確認

# tmadmin

tmadmin - Copyright (c) 2007-2010 Oracle.

Portions * Copyright 1986-1997 RSA Data Security, Inc.

All Rights Reserved.

Distributed under license by Oracle.

Tuxedo is a registered trademark.

> psr

Prog Name      Queue Name  Grp Name      ID RqDone Load Done Current Service

---------      ----------  --------      -- ------ --------- ---------------

ARTSTR1       00012.00200 GRP02        200      0         0 (  IDLE )

BBL            200933      KIXR           0      3       150 (  IDLE )

ARTTCPL 00001.00101 TCP00        101      0         0 (  IDLE )

ARTCNX        QCNX015     GRP01         15      0         0 (  IDLE )

ARTSTRN       QKIX110     GRP02         20      0         0 (  IDLE )

> quit

Tuxedo tmadmin pscコマンドの使用

新しいサービスやトランザクションは、表示されません。

ARTSTRNが実行されている唯一のサーバーであるこの例では、ARTSTR1もアクティブにされた場合に何も変化がないことがわかります。

リスト4-13 tmadmin pscコマンドを使用したARTSTRNサーバーの確認

# tmadmin

tmadmin - Copyright (c) 2007-2010 Oracle.

Portions * Copyright 1986-1997 RSA Data Security, Inc.

All Rights Reserved.

Distributed under license by Oracle.

Tuxedo is a registered trademark.

> psc

Service Name Routine Name Prog Name  Grp Name  ID    Machine  # Done Status

------------ ------------ ---------  --------  --    -------  ------ ------

authfail     cnxsvc       ARTCNX    GRP01     15       KIXR       0 AVAIL

CESF         cnxsvc       ARTCNX    GRP01     15       KIXR       0 AVAIL

CESN         cnxsvc       ARTCNX    GRP01     15       KIXR       0 AVAIL

CSGM         cnxsvc       ARTCNX    GRP01     15       KIXR       0 AVAIL

disconnect   cnxsvc       ARTCNX    GRP01     15       KIXR       0 AVAIL

connect      cnxsvc       ARTCNX    GRP01     15       KIXR       0 AVAIL

SA03         kixsvc       ARTSTRN   GRP02     20       KIXR       0 AVAIL

SA02         kixsvc       ARTSTRN   GRP02     20       KIXR       0 AVAIL

SA01         kixsvc       ARTSTRN   GRP02     20       KIXR       0 AVAIL

SA00         kixsvc       ARTSTRN   GRP02     20       KIXR       0 AVAIL

> quit

非同期CICS非遅延トランザクションの実装

これらのトランザクションは、実行を遅らせるためにDELAYまたはTIMEパラメータを使用していないCICSプログラム内でコーディングされている特定のCICS EXEC CICS START TRANSIDリクエストによって起動されます。

プログラムの少なくとも1つにこの種の文が含まれる場合は、他のどの設定も変更することなく、CICS Runtime Tuxedoサーバーの一部の新機能をインストールし、アクティブ化します。

Tuxedo ubbconfigファイルの変更による非同期トランザクションの管理

ARTSTRNサーバーとARTSTR1サーバーに関しては、ファイルは同じ方法で変更されますが、これらのサーバーの名前に接頭辞を付けるために使用される文字「s」(同期)を、文字「a」(非同期)に置き換える必要があります。

並列非同期トランザクションの使用

MAXACTIVEパラメータが厳密に1より大きい並列非同期トランザクションを使用するための専用サーバーがARTATRNです。atrn_serverをインストールするには、ARTSTRNサーバーのインストールについて説明している項を参照してください。

また、tmadmin psrおよびpscコマンドを使用して、設定を確認できます。

Simple Applicationの例では、次のようになります。

psrコマンドは、新しいサーバーがARTATRNを実行していることを示します。
pscコマンドは、5つの新しいサービスが実行されており、1つは非同期トランザクション専用ですが、各同期トランザクション(SA00 - SA03)は、非同期モードで実行できるように複製されることを示します(ASYNC_SA00 - ASYNC_SA03)。

リスト4-14 並列非同期トランザクションを示すtmadminコマンド

# tmadmin

tmadmin - Copyright (c) 2007-2010 Oracle.

Portions * Copyright 1986-1997 RSA Data Security, Inc.

All Rights Reserved.

Distributed under license by Oracle.

Tuxedo is a registered trademark.

> psr

Prog Name      Queue Name  Grp Name      ID RqDone Load Done Current Service

---------      ----------  --------      -- ------ --------- --------------

ARTSTR1       00012.00200 GRP02        200      0         0 (  IDLE )

BBL            200933      KIXR           0      4       200 (  IDLE )

ARTTCPL 00001.00101 TCP00        101      0         0 (  IDLE )

ARTCNX        QCNX015     GRP01         15      0         0 (  IDLE )

ARTSTRN       QKIX110     GRP02         20      0         0 (  IDLE )

ARTATRN       QKIXATR     GRP02         30      0         0 (  IDLE )

> psc

Service Name Routine Name Prog Name  Grp Name  ID    Machine  # Done Status

------------ ------------ ---------  --------  --    -------  ------ ------

authfail     cnxsvc       ARTCNX    GRP01     15       KIXR       0 AVAIL

CESF         cnxsvc       ARTCNX    GRP01     15       KIXR       0 AVAIL

CESN         cnxsvc       ARTCNX    GRP01     15       KIXR       0 AVAIL

CSGM         cnxsvc       ARTCNX    GRP01     15       KIXR       0 AVAIL

disconnect   cnxsvc       ARTCNX    GRP01     15       KIXR       0 AVAIL

connect      cnxsvc       ARTCNX    GRP01     15       KIXR       0 AVAIL

SA03         kixsvc       ARTSTRN   GRP02     20       KIXR       0 AVAIL

SA02         kixsvc       ARTSTRN   GRP02     20       KIXR       0 AVAIL

SA01         kixsvc       ARTSTRN   GRP02     20       KIXR       0 AVAIL

SA00         kixsvc       ARTSTRN   GRP02     20       KIXR       0 AVAIL

ASYNC_QUEUE  ASYNC_QUEUE  ARTATRN   GRP02     30       KIXR       0 AVAIL

ASYNC_SA03   atrsvc       ARTATRN   GRP02     30       KIXR       0 AVAIL

ASYNC_SA02   atrsvc       ARTATRN   GRP02     30       KIXR       0 AVAIL

ASYNC_SA01   atrsvc       ARTATRN   GRP02     30       KIXR       0 AVAIL

ASYNC_SA00   atrsvc       ARTATRN   GRP02     30       KIXR       0 AVAIL

> quit

{deimos:work9}-/home2/work9/demo/config/tux#{deimos:work9}-/home2/work9/demo/config/tux#

非並列非同期トランザクションの使用

MAXACTIVEパラメータが正確に1に等しい非並列的な非同期トランザクションを使用するための専用サーバーはARTATR1です。

ARTSTR1サーバーをインストールするには、ARTSTR1サーバーの理由とインストールについて説明している項を参照してください。

また、Tuxedo tmadmin psrおよびpscコマンドを使用して、設定を確認できます

Simple Applicationの例では、次のようになります。

psrコマンドは、新しいサーバーがARTATR1を実行していることを示します。
pscコマンドは、新しいサービスが実行されていないことを示します。

リスト4-15 非並列非同期トランザクションを示すtmadminコマンド

# tmadmin

tmadmin - Copyright (c) 2007-2010 Oracle.

Portions * Copyright 1986-1997 RSA Data Security, Inc.

All Rights Reserved.

Distributed under license by Oracle.

Tuxedo is a registered trademark.

> psr

Prog Name      Queue Name  Grp Name      ID RqDone Load Done Current Service

---------      ----------  --------      -- ------ --------- --------------

ARTATR1       00012.00300 GRP02        300      0         0 (  IDLE )

ARTSTR1       00012.00200 GRP02        200      0         0 (  IDLE )

BBL            200933      KIXR           0      4       200 (  IDLE )

ARTTCPL 00001.00101 TCP00        101      0         0 (  IDLE )

ARTCNX        QCNX015     GRP01         15      0         0 (  IDLE )

ARTSTRN       QKIX110     GRP02         20      0         0 (  IDLE )

> psc

Service Name Routine Name Prog Name  Grp Name  ID    Machine  # Done Status

------------ ------------ ---------  --------  --    -------  ------ ------

authfail     cnxsvc       ARTCNX    GRP01     15       KIXR       0 AVAIL

CESF         cnxsvc       ARTCNX    GRP01     15       KIXR       0 AVAIL

CESN         cnxsvc       ARTCNX    GRP01     15       KIXR       0 AVAIL

CSGM         cnxsvc       ARTCNX    GRP01     15       KIXR       0 AVAIL

disconnect   cnxsvc       ARTCNX    GRP01     15       KIXR       0 AVAIL

connect      cnxsvc       ARTCNX    GRP01     15       KIXR       0 AVAIL

SA03         kixsvc       ARTSTRN   GRP02     20       KIXR       0 AVAIL

SA02         kixsvc       ARTSTRN   GRP02     20       KIXR       0 AVAIL

SA01         kixsvc       ARTSTRN   GRP02     20       KIXR       0 AVAIL

SA00         kixsvc       ARTSTRN   GRP02     20       KIXR       0 AVAIL

> quit

非同期CICS遅延トランザクションの実装

これらのトランザクションが起動されるのは、ASYNC_QSPACE for EXEC STARTがオプションINTERVALまたはPROTECTを使用して設定される場合です。

プログラムの少なくとも1つにこの種の文が含まれる場合は、他の設定に他の変更を一切行わずに、CICS Runtime Tuxedoサーバーの一部の新機能をインストールし、アクティブ化する必要があります。

これらの新機能は次のとおりです。

ASYNC_QSPACEという名前のTuxedo /Qキュー・スペースの作成
ASYNC_QUEUEという名前のTuxedo /Qキューの、ASYNC_QSPACEへの作成。
これらの非同期トランザクション専用のTMQUEUEサーバーとTMQFORWARDサーバーの起動。

Tuxedo /Q機能の作成

CICS Runtimeには、すべてのTuxedo /Qコンポーネントを作成するUNIXスクリプト、mkqmconfig.shが用意されています。

スクリプトを使用する前に、UNIX ~./.profileファイル内で、次のものを定義およびエクスポートします。

QMCONFIG変数QMCONFIG - Tuxedo /Qキュー・スペースASYNC_QSPACE.が格納されているディレクトリのフル・パスが含まれています。
KIX_QSPACE_IPCKEY変数 - キュー・スペースのIPCキーが含まれています。

~/.profile変数と値の例:

export QMCONFIG=${HOME}/trf/config/tux/kixqspace

export KIX_QSPACE_IPCKEY=200955

コマンド・ラインからmkqmconfig.shを実行して、Tuxedo /Q機能を作成します。

Tuxedo /Qキュー管理のためのTuxedo ubbconfigファイルの変更

GQUEUEサーバー・グループを、ubbconfigファイルの*GROUPセクションに追加する必要があります。

リスト4-16 Simple Application Tuxedoキューubbconfigの例

*GROUPS

…

# /Q

GQUEUE      GRPNO=1000

            TMSNAME=TMS_QM TMSCOUNT=2

            OPENINFO="TUXEDO/QM:/home2/work9/demo/config/tux/kixqspace:ASYNC_QSPACE"

…

説明:

*GROUPS

サーバー・グループの定義を示すTuxedo ubbconfigキーワード。

GRPNO=

Tuxedoグループ。

TMSCOUNT=

Tuxedoトランザクション・マネージャ・サービスの数

TMSNAME

Tuxedo Transaction Manager Server実行可能ファイルの名前。

OPENINFO=

Tuxedo /Qトランザクション・マネージャQMに対して、管理対象のQSPACE名とそのUNIX絶対パスを示します。

それから、2台のサーバー、TMQUEUEとTMQFORWARD)を、ubbconfigファイルの*SERVERSセクションに追加する必要があります。

リスト4-17 Simple Application ubbconfigのTMQUEUEおよびTMQFORWARDの例

*SERVERS

…

# /Q

TMQUEUE     SRVGRP=GQUEUE

            SRVID=1010

            GRACE=0 RESTART=Y CONV=N MAXGEN=10

            CLOPT="-s ASYNC_QSPACE:TMQUEUE -- "

TMQFORWARD

            SRVGRP=GQUEUE

            SRVID=1020

            GRACE=0 RESTART=Y CONV=N MAXGEN=10

            CLOPT="-- -n -i 2 -q ASYNC_QUEUE"

…

説明:

*SERVERS

サーバー・セクションの定義を示すTuxedo ubbconfigキーワード。

SRVGRP

ARTSTRNが属するTuxedoグループ名です。

SRVID

ARTSTRNのTuxedoサーバーの識別子です。

MAXGEN=10

プロセスが最大10のサーバーを再起動できるように指定します。

GRACE=0

サーバー再起動の数が含まれる制限間隔がないことを意味します。

CONV=N

このサーバーが非対話モードで動作していることを示します。

CLOPT

パラメータを含むサーバーに渡される引用符付きテキスト文字列です。

tmadmin psrおよびpscコマンドを使用して、4台の新しいサーバーと2つの新しいサービスが実行されていることを確認します。

リスト4-18 Simple Application TMQUEUEおよびTMQFORWARDのtmadminの例

# tmadmin

tmadmin - Copyright (c) 2007-2010 Oracle.

Portions * Copyright 1986-1997 RSA Data Security, Inc.

All Rights Reserved.

Distributed under license by Oracle.

Tuxedo is a registered trademark.

> psr

Prog Name      Queue Name  Grp Name      ID RqDone Load Done Current Service

---------      ----------  --------      -- ------ --------- --------------

ARTATR1       00012.00300 GRP02        300      0         0 (  IDLE )

ARTSTR1       00012.00200 GRP02        200      0         0 (  IDLE )

BBL            200933      KIXR           0      4       200 (  IDLE )

ARTTCPL 00001.00101 TCP00        101      0         0 (  IDLE )

ARTCNX        QCNX015     GRP01         15      0         0 (  IDLE )

TMS_QM         GQUEUE_TMS  GQUEUE     30001      0         0 (  IDLE )

TMS_QM         GQUEUE_TMS  GQUEUE     30002      0         0 (  IDLE )

TMQUEUE        01000.01010 GQUEUE      1010      0         0 (  IDLE )

TMQFORWARD     01000.01020 GQUEUE      1020      0         0 (  IDLE )

ARTSTRN       QKIX110     GRP02         20      0         0 (  IDLE )

ARTATRN       QKIXATR     GRP02         30      0         0 (  IDLE )

> psc

Service Name Routine Name Prog Name  Grp Name  ID    Machine  # Done Status

------------ ------------ ---------  --------  --    -------  ------ ------

TMS          TMS          TMS_QM     GQUEUE 30001       KIXR       0 AVAIL

TMS          TMS          TMS_QM     GQUEUE 30002       KIXR       0 AVAIL

ASYNC_QSPACE TMQUEUE      TMQUEUE    GQUEUE  1010       KIXR       0 AVAIL

authfail     cnxsvc       ARTCNX    GRP01     15       KIXR       0 AVAIL

CESF         cnxsvc       ARTCNX    GRP01     15       KIXR       0 AVAIL

CESN         cnxsvc       ARTCNX    GRP01     15       KIXR       0 AVAIL

CSGM         cnxsvc       ARTCNX    GRP01     15       KIXR       0 AVAIL

disconnect   cnxsvc       ARTCNX    GRP01     15       KIXR       0 AVAIL

connect      cnxsvc       ARTCNX    GRP01     15       KIXR       0 AVAIL

SA03         kixsvc       ARTSTRN   GRP02     20       KIXR       0 AVAIL

SA02         kixsvc       ARTSTRN   GRP02     20       KIXR       0 AVAIL

SA01         kixsvc       ARTSTRN   GRP02     20       KIXR       0 AVAIL

SA00         kixsvc       ARTSTRN   GRP02     20       KIXR       0 AVAIL

ASYNC_QUEUE  ASYNC_QUEUE  ARTATRN   GRP02     30       KIXR       0 AVAIL

ASYNC_SA03   atrsvc       ARTATRN   GRP02     30       KIXR       0 AVAIL

ASYNC_SA02   atrsvc       ARTATRN   GRP02     30       KIXR       0 AVAIL

ASYNC_SA01   atrsvc       ARTATRN   GRP02     30       KIXR       0 AVAIL

ASYNC_SA00   atrsvc       ARTATRN   GRP02     30       KIXR       0 AVAIL

> quit

一時記憶域(TS)キューを使用したCICSアプリケーションの実装

これらのトランザクションは、CICS一時記憶域キューに関連するEXEC CICSリクエストを含むCICSプログラムを使用します。

使用される文は、EXEC CICS WRITEQ TS … END-EXEC、EXEC CICS READQ TS … END-EXEC、EXEC CICS DELETEQ TS … END-EXECです。

プログラムの少なくとも1つがこれらの文の1つを含んでいる場合は、他の設定を変更せずに、CICS Runtimeの新機能をインストールし、アクティブにします。

TS Queuesを管理するには、ARTTSQ CICS Runtime Tuxedoサーバーをアクティブにします。

このサーバーをアクティブにするには、Tuxedo ubbconfigファイルの*SERVERSセクションに、このサーバーを追加します。

リスト4-19 ubbconfigファイルでのARTTSQのアクティブ化

*SERVERS

…

ARTTSQ     SRVGRP=GRP02

            SRVID=40

            MIN=1 MAX=1

            CLOPT="-o /home2/work9/demo/Logs/TUX/sysout/stdout_tsq -e /home2/work9/demo/Logs/TUX/sysout/stderr_tsq -r -- -s KIXR -l SIMPAPP"

…

説明:

*SERVERS

サーバー・セクションの定義を示すTuxedo ubbconfigキーワード。

SRVGRP

ARTTSQが属するTuxedoグループ名です。

SRVID

ARTTSQのTuxedoサーバーの識別子です。

MIN=1 and MAX=1

このサーバーのインスタンスは1つのみ実行可能であることを示します。

CLOPT

パラメータを含むサーバーに渡される引用符付きテキスト文字列です。

-o

次のファイルがサーバーの標準出力メッセージのために使用されることを示します。

-e

次のファイルがサーバーのエラー出力メッセージのために使用されることを示します。

-r

統計レポートを提供するために使用されるTuxedoパラメータです。

-s KIXR

トランザクションが実行されるCICS Runtime名がKIXRであることを示します。

-l SIMAPP

起動時にSIMAPPグループのコンポーネントだけが選択されることを示します。

Tuxedo tmadmin psrおよびpscコマンドを使用して、サーバーが実行され、6つの新しいサービスが公開されていることを確認します。

リスト4-20 ARTTSQサーバーおよびサービスの実行確認

# tmadmin

tmadmin - Copyright (c) 2007-2010 Oracle.

Portions * Copyright 1986-1997 RSA Data Security, Inc.

All Rights Reserved.

Distributed under license by Oracle.

Tuxedo is a registered trademark.

> psr

Prog Name      Queue Name  Grp Name      ID RqDone Load Done Current Service

---------      ----------  --------      -- ------ --------- --------------

ARTATR1       00012.00300 GRP02        300      0         0 (  IDLE )

ARTSTR1       00012.00200 GRP02        200      0         0 (  IDLE )

BBL            200933      KIXR           0      3       150 (  IDLE )

ARTTCPL 00001.00101 TCP00        101      0         0 (  IDLE )

ARTCNX        QCNX015     GRP01         15      0         0 (  IDLE )

ARTSTRN       QKIX110     GRP02         20      0         0 (  IDLE )

ARTTSQ        00012.00040 GRP02         40      0         0 (  IDLE )

> psc

Service Name Routine Name Prog Name  Grp Name  ID    Machine  # Done Status

------------ ------------ ---------  --------  --    -------  ------ ------

authfail     cnxsvc       ARTCNX    GRP01     15       KIXR       0 AVAIL

CESF         cnxsvc       ARTCNX    GRP01     15       KIXR       0 AVAIL

CESN         cnxsvc       ARTCNX    GRP01     15       KIXR       0 AVAIL

CSGM         cnxsvc       ARTCNX    GRP01     15       KIXR       0 AVAIL

disconnect   cnxsvc       ARTCNX    GRP01     15       KIXR       0 AVAIL

connect      cnxsvc       ARTCNX    GRP01     15       KIXR       0 AVAIL

SA03         kixsvc       ARTSTRN   GRP02     20       KIXR       0 AVAIL

SA02         kixsvc       ARTSTRN   GRP02     20       KIXR       0 AVAIL

SA01         kixsvc       ARTSTRN   GRP02     20       KIXR       0 AVAIL

SA00         kixsvc       ARTSTRN   GRP02     20       KIXR       0 AVAIL

TSM00004_TSQ tsqsvc       ARTTSQ    GRP02     40       KIXR       0 AVAIL

TSM00003_TSQ tsqsvc       ARTTSQ    GRP02     40       KIXR       0 AVAIL

TSM00002_TSQ tsqsvc       ARTTSQ    GRP02     40       KIXR       0 AVAIL

TSM00001_TSQ tsqsvc       ARTTSQ    GRP02     40       KIXR       0 AVAIL

TSM00000_TSQ tsqsvc       ARTTSQ    GRP02     40       KIXR       0 AVAIL

TSQUEUE      tsqsvc       ARTTSQ    GRP02     40       KIXR       0 AVAIL

> quit

{deimos:work9}-/home2/work9/demo/config/tux#

回復できないTSキューの実装

回復できないTSキューの場合、内容に関する整合性はCICS Runtimeによって保証されません。たとえば、CICSトランザクションのどこかの時点でabendが発生した場合、このTSにしたことは最後の整合性ポイントにロールバックされません。

TSキューは、KIX_TS_DIR UNIX環境変数で定義される専用ディレクトリの順編成ファイルに格納されます。この変数は、~/.profile UNIXシステム・ファイルで定義され、そこからエクスポートされます。

KIX_TS_DIR=${HOME}/trf/KIXTSDIR

Tuxedo ubbconfigファイルを変更して、管理専用の新しいARTTSQサーバーをアクティブ化します。

回復可能なTSキューの実装

これらのTSキューについては、CICS Runtimeが内容の整合性を保証します。たとえば、CICSトランザクションのどこかの時点でabendが発生した場合、最後の整合性ポイントにロールバックされ、すべて正常であれば、その内容がコミットされて新しい整合性ポイントになります。これらのTSキューは、RDBMS整合性管理を活用するために、にOracle表に格納されます。

TSキューに関しては、リカバリ可能なTSキューの強化動作があります。

ソースCICS z/OSで、CICSエンキューがREADQ TSコマンドに対して呼び出されないため、あるタスクが一時保存キュー・レコードを読み取ると同時に、別のタスクは同じレコードを更新することが可能になります。これを回避するには、タスクを同時に実行しても同じ一時保存識別子でキューを読み取るおよび変更することができるように、一時保存キューで明示的なエンキューを使用します。

また、この動作によって、リカバリ可能なTSキューがコミットされる前またはロールバックされた後でも、1つのトランザクションではそのキュー内に新しく書き込まれたレコードを参照または読み取ることが可能になります。

ターゲット側では、この制限はありませんが、特に次の場合には制限があります。

読取りトランザクションは、追加されたばかりでまだコミットされていないレコードを参照できません。
読取りトランザクションは、まだコミットされていないレコードに対する変更を参照できません。

回復可能なTSキューを使用する手順

回復可能なTSキューを使用するには、TSキューを含むようにOracle表を定義する必要があります。CICS Runtimeには、これらの表はすべて作成するためのUNIXスクリプト、crtstable_Oracleが用意されています。

スクリプトを使用する前に、UNIX ~./.profileファイルから、次のものを定義およびエクスポートします。

Oracleに接続するために使用されるユーザーIDを含むORA_USER変数。
関連付けられているパスワードを含むORA_PASSWD変数。

~/.profile変数と値の例:

export ORA_USER="Oracle_User_1"

export ORA_PASSWD="Oracle_Pswd_1"

変数の設定が完了したら、crtstable_Oracleスクリプトを実行します。
続いて、Tuxedo ubbconfigファイルを変更して、*GROUPSセクションでOracleへの接続を確立するためにARTTSQによって使用されるサーバー・グループを変更します。

リスト4-21 ARTTSQサーバーで使用されるサーバー・グループGRP02に関連するTuxedo ubbconfigファイルの*GROUPセクションの例。

*GROUPS

…

GRP02

   GRPNO=12

   ENVFILE="/home2/work9/demo/config/tux/envfile"

   TMSNAME="TMS_ORA" OPENINFO="Oracle_XA:Oracle_XA+Acc=P/work9/work9+SesTm=600+LogDir=/home2/work9/demo/Logs/TUX/xa+DbgFl=0x20"

…

説明:

*GROUPS

サーバー・グループの定義を示すTuxedo ubbconfigキーワード。

GRPNO=

Tuxedoグループ番号。

TMSNAME=

Tuxedo Transaction Manager Server実行可能ファイルの名前。

OPENINFO=

パラメータがOracle_XA Managerに送信します。

Tuxedo psrおよびpscコマンドを使用して、Oracleが使用できることを確認します。3台の新しいサーバーと3つの新しいサービスが示されるはずです。

リスト4-22 Simple Applicationのリカバリ可能なTSキューのチェック

# tmadmin

tmadmin - Copyright (c) 2007-2010 Oracle.

Portions * Copyright 1986-1997 RSA Data Security, Inc.

All Rights Reserved.

Distributed under license by Oracle.

Tuxedo is a registered trademark.

> psr

Prog Name      Queue Name  Grp Name      ID RqDone Load Done Current Service

---------      ----------  --------      -- ------ --------- --------------

ARTATR1       00012.00300 GRP02        300      0         0 (  IDLE )

ARTSTR1       00012.00200 GRP02        200      0         0 (  IDLE )

BBL            200933      KIXR           0      4       200 (  IDLE )

ARTTCPL 00001.00101 TCP00        101      0         0 (  IDLE )

TMS_ORA        GRP02_TMS   GRP02      30001      0         0 (  IDLE )

TMS_ORA        GRP02_TMS   GRP02      30002      0         0 (  IDLE )

TMS_ORA        GRP02_TMS   GRP02      30003      0         0 (  IDLE )

ARTCNX        QCNX015     GRP01         15      0         0 (  IDLE )

ARTSTRN       QKIX110     GRP02         20      0         0 (  IDLE )

ARTTSQ        00012.00040 GRP02         40      0         0 (  IDLE )

> psc

Service Name Routine Name Prog Name  Grp Name  ID    Machine  # Done Status

------------ ------------ ---------  --------  --    -------  ------ ------

TMS          TMS          TMS_ORA    GRP02  30001       KIXR       0 AVAIL

TMS          TMS          TMS_ORA    GRP02  30002       KIXR       0 AVAIL

TMS          TMS          TMS_ORA    GRP02  30003       KIXR       0 AVAIL

authfail     cnxsvc       ARTCNX    GRP01     15       KIXR       0 AVAIL

CESF         cnxsvc       ARTCNX    GRP01     15       KIXR       0 AVAIL

CESN         cnxsvc       ARTCNX    GRP01     15       KIXR       0 AVAIL

CSGM         cnxsvc       ARTCNX    GRP01     15       KIXR       0 AVAIL

disconnect   cnxsvc       ARTCNX    GRP01     15       KIXR       0 AVAIL

connect      cnxsvc       ARTCNX    GRP01     15       KIXR       0 AVAIL

SA03         kixsvc       ARTSTRN   GRP02     20       KIXR       0 AVAIL

SA02         kixsvc       ARTSTRN   GRP02     20       KIXR       0 AVAIL

SA01         kixsvc       ARTSTRN   GRP02     20       KIXR       0 AVAIL

SA00         kixsvc       ARTSTRN   GRP02     20       KIXR       0 AVAIL

TSM00004_TSQ tsqsvc       ARTTSQ    GRP02     40       KIXR       0 AVAIL

TSM00003_TSQ tsqsvc       ARTTSQ    GRP02     40       KIXR       0 AVAIL

TSM00002_TSQ tsqsvc       ARTTSQ    GRP02     40       KIXR       0 AVAIL

TSM00001_TSQ tsqsvc       ARTTSQ    GRP02     40       KIXR       0 AVAIL

TSM00000_TSQ tsqsvc       ARTTSQ    GRP02     40       KIXR       0 AVAIL

TSQUEUE      tsqsvc       ARTTSQ    GRP02     40       KIXR       0 AVAIL

> quit

TDキュー・イントラパーティションの管理

ソース・プラットフォーム・メカニズムの紹介

一時データ管理

CICS一時データ管理機能は、標準的なキューイング機能を提供します。データを後続の内部または外部処理のためにキューに格納できます。アプリケーション・プログラムで指定された選択データは、定義済のシンボリック一時データ・キューに、またはキューからルーティングできます。イントラパーティションまたはエキストラパーティションのどちらかです。

一時データ・キューは、CICSリージョンに割り当てられた機能と関連付けられた場合、イントラパーティションです。データがCICSリージョンの外部の宛先にダイレクトされる場合、エキストラパーティションです。一時データ・キューは、アプリケーション・プログラムによる最初のリファレンスより前に定義とインストールする必要があります。

以下のことができます。

データを一時データ・キューへ書き込みます(WRITEQ TDコマンド)。
一時的データ・キューからデータを読み取ります(READQ TDコマンド)。
イントラパーティション一時的データ・キューを削除します(DELETEQ TDコマンド)。

注意:

このドキュメントでは、特別にイントラパーティションTDキューに集中します。

イントラパーティション一時データ・キュー

イントラパーティションは、別のタスクとして実行中の1つ以上のプログラムで使用される直接アクセス・ストレージ・デバイスのデータを指します。これら内部キューに、またはキューからダイレクトされるデータはイントラパーティションと呼ばれます。可変長のレコードで構成されている必要があります。

ユーザー・タスクによってキューにデータが書き込まれた場合、このキューはCICSリージョン内の別のタスクの入力データとして使用できます。すべてのアクセスは順次で、読み込みと書込みポインタによって制御されます。一度読み込まれたレコードは別のタスクから読み込むことはできません。イントラパーティション・データは最終的にリクエストによりターミナルに転送されるか、出力データセットから順に取得されます。

イントラパーティション・データの典型的な使用には次が含まれます。

メッセージ切り替え。
ブロードキャスト。
データベース・アクセス。
複数のターミナルへの出力のルーティング(たとえば、順序配布のため)。
データのキューイング(たとえば、順序番号または到着順優先度の割当てため)。
データ収集(たとえば、2780データ送信ターミナルからのバッチ入力のため)

イントラパーティション一時データ・キューには次の3種類があります。

回復不能

回復不能なイントラパーティション一時データ・キューは、CICSのウォーム・スタートのみで回復されます。作業ユニット(UOW)が回復不能なイントラパーティション・キューを更新し、後で更新を取り消した場合、キューに対して行われた更新は取り消されません。

物理的にリカバリ可能

物理的にリカバリ可能なイントラパーティション一時データ・キューは、ウォームや緊急な再起動のときに回復されます。UOWが物理的にリカバリ可能なイントラパーティション・キューを更新して、後で更新を取り消した場合、キューに対して行われた更新は取り消されません。

論理的にリカバリ可能

論理的にリカバリ可能なイントラパーティション一時データ・キューは、ウォームや緊急な再起動のときに回復されます。UOWは論理的にリカバリ可能なイントラパーティション・キューを更新し、後で更新を取り消した場合、キューに対して行われた更新も取り消されます。ウォーム、または緊急な再起動のとき、論理的にリカバリ可能なイントラパーティション・キューのコミット状態が回復されます。進行中のUOWは無視されます。

自動的トランザクションの初期化(ATI)

イントラパーティション・キューの場合は、CICSは自動トランザクション初期化(ATI)のオプションを提供します。

システム・プログラマが特定のイントラパーティション宛先の非ゼロ・トリガー・レベルを指定し、ATIの基準を確立します。(1つ以上のプログラムによって発行されたWRITEQ TDコマンドが作成した)キューでのエントリの数が指定されたトリガー・レベルに達した場合、キューの定義に指定されたトランザクションが自動的に開始されます。コントロールがキューでのデータを処理するプログラムに渡されます。キューを使い果たすためにプログラムは繰り返しREADQ TDコマンドを発行する必要があります。

キューを空にすると新しいATIサイクルが開始します。つまり、指定されたトリガー・レベルに達すると、前のタスクがまだ実行中でも新しいタスクの開始がスケジュールされます。新しいATIサイクルが開始する正確な時点は、キューが論理的にカバリ可能として定義されているかどうかによります。キューのRECOVSTATUSをNoまたはPhysicalとして定義した場合、新しいATIサイクルはキューがQZEROに読み込まれたときに開始されます。しかし、キューがLogicalのリカバリ可能な属性で定義された場合、新しいATIサイクルはキューをQZEROに読み込んでタスクが終了してから開始されます。

自動的に開始されたタスクがキューを空にしない場合、キューへのアクセスは禁止されません。タスクはキューが空になる前に正常終了または異常終了することがあります。(つまり、READQ TDコマンドへのレスポンスとしてQZERO状態が発生する前に)キューの内容をターミナルに送信する必要があり、前のタスクが正常終了している場合、QZEROに達していないことはトリガー処理がリセットされず、同じタスクが再開されたことを意味します。トリガー処理がリセットされていない場合、後続のWRITEQ TDコマンドは新しいタスクをトリガーしません。

ターゲット・プラットフォーム・メカニズムの紹介

Tuxedo /Q

Tuxedo /QはTDキューなどと同じ機能を持つ強力で多目的なキューイング・システムを提供します。

キューはリカバリ可能または不可能として定義できます。また、いくつかの別のオプションからのトリガーも可能です。エラーの管理は一層洗練されていて、ターゲットに対するATIトランザクションが失敗した場合のエラー管理が簡略化されます。

アーキテクチャ設計

表4-5ソース・ターゲット・マッピング
ソース要素	ターゲット通信
TDキュー・イントラパーティション	Tuxedo /Qキュー。
関連する取引(TRANID)	ATRサーバーが提供する関連する取引。
トリガーレベル	トリガーレベル
リカバリ性: No\|Physical\|Logical	ターゲットと同じレベルが用意されています。しかし、構成プリンシパルは異なります。

CICSの動詞READQ TD、WRITEQ TDおよびDELETEQ TD(イントラパーティション・キューに適用される)は、Tuxedoの語彙でいうと、Tuxedo /Qのキューから読取り、書込み、および削除します。(tpenqueueおよびtpdequeue)。

キューが論理的にリカバリ可能であれば、これらのアクションは現在のUOWで実行され、そうでなければ現在のUOWと関係なくアトミックに実行されます。

CICS Runtime内部では、非論理的にリカバリが可能なキューに対する操作にTPNOTRANフラグを追加することにより実行されます。

トリガー

トリガーの場合、ネイティブCICSのように、トランザクションは自動的にトリガーされます。このトランザクションは、対応するキューを読み、メッセージを処理します。

CICS Runtimeでは、これらの非同期トランザクションはARTATR1およびARTATRNのいずれかの専用サーバー・タイプARTATRにより提供および処理されます。

これらのサーバーは、すべての非同期トランザクション(より正確には、START TRANSIDまたはtdキュー・イントラパーティションに関する自動トランザクション起動により発行されたトランザクション)を処理します。

トリガー・レベルに達した場合、特定のCICS Runtimeクライアント(TDI_TRIGGER)が該当する非同期トランザクションの起動に使用されます。

TDキュー・イントラパーティションに対するRuntime CICS構成

CICS Runtime リソース宣言

CICS Runtimeの各CICSのようなリソースは、${KIXCONFIG}ディレクトリに保存される専用の構成ファイルによって宣言されます。

読み取りおよび書き込み処理に同じAPIを使用するとはいえ、TDキュー・エクストラパーティションおよびTDキュー・イントラパーティション・リソース宣言はわずかな引数しか共有せず、意味的にかなり異なるオブジェクトです。

この理由により、CICS Runtimeでは、TDキュー・エクストラ・パーティション・リソース構成とTDキュー・イントラパーティション・リソース構成をそれぞれ2つの異なるリソース・ファイルに分けて保存しています。

イントラパーティション・キューは、『Oracle Tuxedo Application Runtime for CICSリファレンス・ガイド』に記述されたtdqintra.descファイルに宣言されます。

重要な属性は、次のとおりです。

TDQUEUE(name)

キュー名(ソース構成にあるキュー名とまったく同じ) - この名前は、Tuxedo /Q構成にあるキュー名と同一でなければなりません。

RECOVSTATUS(status)

NOまたはLOGICALのステータスのみ使用できます。2つのモードの違いはWRITEQ TDおよびREADQ TDの処理に影響します。より正確には、LOGICALでは現在のUOWの一部となり、NOでは現在のUOWから独立したアトミック操作になります。

NOとPHYSICALの違いは、リソース構成ファイルに定義されませんが、永続/Qまたは非永続へマッピングしてネイティブTuxedo /Q構成パラメータを使用して実装されます。

TRANSIDおよびTRIGGERLEVEL

現行のリリースではtdqintra.descのみに記載され、考慮された/Q構成での値です。

QSPACENAME

/Qのために必要な新規引数で、そのQSPACEに定義することで、現在の/Qが保存されます。この引数は必須で、実際の/Qキューが物理的に格納されるQSPACENAMEと一致する必要があります。

CICS Runtime内のTDキュー・イントラパーティションに対する/Q構成

qmadminと/Q configurationの正確で詳細な情報は、 TuxedoドキュメントのATMI /Qコンポーネントの使用に関する項のを参照してください。

CICS Runtimeで配布されるスクリプトmk_td_qm_config.shは、qspaceの作成およびその後TDイントラパーティション・キューに対して使用する/Qへのキューの作成と構成の例を示します。

このスクリプトは3つの環境変数を使用します。これらの環境変数は、環境に応じて設定する必要があります。

KIX_TD_QSPACE_DEVICE: TDキューの/Qデータベースを含む物理ファイルのファイル名を含める必要があります。
KIX_TD_QSPACE_NAME: キューを含む論理QSPACEの名前を含みます。
KIX_TD_QSPACE_IPCKEY: /Qのインスタンスで使用されるIPCに対してマシン上で一意である必要がある特定のキーを指します。

デバイス(KIX_TD_QSPACE_DEVICE)およびQSPACEの作成方法は標準であり、ここでは説明を省略します。

キューの構成については説明します。

キューを含むqspaceを開くためのqopen QspaceNameコマンドは、任意のキューを作成する前に発行する必要があります。QspaceNameは、これらのキューのリソース宣言でのQSPACENAMEと一致する必要があります。

qmadminを使用した対話型のキュー作成の例は次のとおりです。qmadminからの質問は標準のフォントで表示され、ユーザーが記入したエントリが太字で表示されています。

リスト4-23 qopenダイアログ

qopen TD_QSPACE

qcreate

Queue name: TEST

Queue order (priority, time, expiration, fifo, lifo): fifo

Out-of-ordering enqueuing (top, msgid, [default=none]): none

Retries [default=0]: 5

Retry delay in seconds [default=0]: 0

High limit for queue capacity warning (b for bytes used, B for blocks used,

 % for percent used, m for messages [default=100%]): 5m

Reset (low) limit for queue capacity warning [default=0%]: 0m

Queue capacity command: "TDI_TRIGGER -t S049"

次に、スクリプトでのこの手動入力に相当するものを示します。

リスト4-24 qopenスクリプト

qopen TD_QSPACE

qcreate TEST fifo none 3 0 5m 0m "TDI_TRIGGER -t S049"

qopenパラメータ

TD_QSPACE

QspaceNameは、これらのキューのリソース宣言でのQSPACENAMEと一致する必要があります。

キュー名

キュー名は、リソース宣言での名前と完全に一致しなければなりません。

キュー順序

キューを読み込む場合のデフォルトのデキュー順序は、TDイントラ・ネイティブ動作をfifoに設定します。

順序無視のエンキュー

一部のアプリケーションはこれらのキューに書き込むことするにはネイティブ/Qインタフェースを使用しない場合、これは意味がありません。Runtime CICSのみではnoneに設定する使用方法があります。

再試行

キューを読み取って、UOWが中断された場合、メッセージがまたキューに移される回数を定義します。不正なメッセージのためATIトランザクションが失敗した場合、再実行の繰り返しを避けるために適切な数を設定します。

この回数に達した場合、または設定がゼロであれば最初の中断のとき、メッセージはキューから削除され、更なる分析のためにエラー・キューに移されます。

再試行遅延時間

再試行がNullでない場合、記録をキューに戻されるまでの遅延を定義します。ロールバックの場合、Runtime CICSの推奨値はデフォルト値の「0」です。

キュー・キャパシティ警告の上方限度

これは、TDキューのさらに柔軟性のあるトリガー・レベルに等価のものです。TDキューと互換性を持たせるために、トリガー・レベルに設定し、メッセージ数で表現します。たとえば、トリガーを一時停止するには0mで、キュー内の5個のメッセージのトリガー・レベルのためには5mです。

キュー・キャパシティ警告のリセット(下方)限度

これは、上限のトリガーをリセットする前に達する必要がある下方レベルです。TDキューの動作と互換性を持たせるために、これを0(QZERO) - CICSでのTDキューのリセット値 - に設定する必要があります。

キュー・キャパシティ・コマンド

トリガー・レベルに達した場合、このコマンドを発行します。CICS Runtimeでは、TDI_TRIGGER -t TRIDに設定する必要があります。TRIDはリソース構成のTRANSIDと一致する必要があるトリガーのトランザクションのトランザクション識別子です。

ヒント:

ATRサーバーはATIを処理するとき、トランザクションがQZEROに到達したかどうか、また成功したかロールバックしたかどうかを認識します。QZEROに到達しない場合、ソース・プラットフォームと同じ方法でトランザクションを再発行します。
しかし、今では再試行回数が、ATIFACILITYパラメータに取ってかわり、ロールバックされたTDキュー・レコードが再発行されるかどうかという事実を制御します。
今では管理者が再発行の数を決定し、エラー・キュー上の障害メッセージを取得できるということは、ソースと比べると進歩です。

Distributed Program Link(DPL)の実装

いくつかの理由で、z/OS上では、Distributed Program Link機能を使用して、ローカルのCICSプログラム(クライアント・プログラム)が、リモートCICSリージョンにある別のCICSプログラム(サーバー・プログラム)を、EXEC CICS LINK文を介して呼び出せます。CICS Runtimeは、MROのようなマルチCICSアーキテクチャで使用されるこの機能をサポートしています。

DPLが必要であることを検出する手順

UNIXで書かれたアプリケーションでDPLを使用したい場合を除き、z/OSアプリケーションのテクニカル特性をチェックします。

CEDAシステム・トランザクションを使用して、z/OS上で、少なくとも1つのリモート・プログラムがz/OS CICS CSDファイルで定義されているかどうかをチェックします。そのようなプログラムでは、REMOTE ATRIBUTESセクションのフィールドの一部がファイルされています。

リスト4-25 リモート・プログラムのチェック

  DEF PROGR

  OVERTYPE TO MODIFY                                    CICS RELEASE = 0610

   CEDA  DEFine PROGram(          )

    PROGram      ==>

    Group        ==>

    DEscription  ==>

....

REMOTE ATTRIBUTES

 DYnamic      ==> No                 No ! Yes

 REMOTESystem ==> XXXX

 REMOTEName   ==> YYYYYYYY

 Transid      ==> ZZZZ

 EXECUtionset ==> Dplsubset          Fullapi ! Dplsubset

ここでは、次のとおりです(CICSデフォルト値は下線で示されます):

DYNAMIC(YES|NO)

次のパラメータは、CICS LINK API内でオーバーライドされません。このフィールドがNOに設定され、次の3つのフィールドが空の場合、このフィールドはDPLの使用にのみ関連します。

REMOTESYSTEM(name)

リモートCICSリージョン名。空のフィールドは、DYNAMIC(YES)に関連しません

REMOTENAME(name)

リモート・サーバー・プログラム名。デフォルトがクライアント・プログラム名(PROGram ==>)であるため、空のフィールドはDYNAMIC(YES)に関連しません。

TRANSID(name)

リモート・ミラー・トランザクション。デフォルトがミラー・システム・トランザクションCSMIであるため、空のフィールドはDYNAMIC(YES)に関連しません。

EXECUTIONSET(FULLAPI|DPLSUBSET)

DPLは、完全なCICS APIでなく、サブセットのみを使用できます。DPLSUBSETパラメータは、CICS APIのDPLサブセットの明示的な使用を示しますが、このサブセットがエラーなしで非DPLのコンテキストでLINKを実行することができる場合もある点に注意してください。他方、このフィールドには、DPLコンテキストでFULLAPIが含まれる場合がありますが、非DPL APIが使用された場合、「無効なリクエスト・エラー」が発生しない保証はありません。

ここまで説明してきたとおり、場合によっては、Remote Attributes宣言が存在しないか、不完全な場合があります。その理由は、これらのフィールドがデフォルト値の一部しか確立しないことであり、例の中で太字で示した、以前のパラメータの一部は、EXEC CICS LINK APIにはありません。

そこで、プログラム内、EXEC CICS LINK APIの内部で、次の項目をチェックします。

この順序で呼び出されたプログラムの名前が、リモート属性が部分的または完全に通知された、CSDで定義されているプログラムの名前と一致するかどうか。
これらの文が、次のCICS LINK APIで斜体で示されているオプションのリモート・パラメータの少なくとも1つを含んでいるかどうか(他のフィールドはDPLに関連しません)。

リスト4-26 DPL用CICS LINK API

EXEC CICS  LINK PROGRAM(…)

   COMMAREA(…)

   LENGTH(…)

   DATALENGTH(…)

   RETCODE(…)

   SYSID(XXXX) : Remote CICS region name

   SYNCONRETURN : Used for remote CICS syncpoint or rollback

   TRANSID(XXXX) : Remote mirror transaction instead of the CSMI default

   INPUTMSG(…)

   INPUTMSGLEN(…)

END-EXEC

Tuxedo ubbconfigファイルの変更によるDPLの管理

プログラムの少なくとも1つがDPLを使用する場合は、他の設定を変更せずに、ARTDPLサーバーをインストールしてアクティブ化します。

このサーバーをアクティブにするには、ubbconfigファイルを変更して、Tuxedo ubbconfigファイルの*SERVERSセクションにこのサーバーを追加します。このサーバーは、トランザクション・サーバー(ARTSTRN、ARTSTR1、ARTATRN、ARTATR1)と同じサーバー・グループに属しています。

リスト4-27 ubbconfigファイルのARTDPLサーバーを記述している*SERVERSセクションの例。

*SERVERS

…

ARTDPL     SRVGRP=GRP02

            SRVID=500

            CONV=N

            MIN=1 MAX=1 RQADDR=QKIXDPL REPLYQ=Y

            CLOPT="-o /home2/work9/demo/Logs/TUX/sysout/stdout_dpl -e /home2/work9/demo/Logs/TUX/sysout/stderr_dpl -r -- -s KIXD -l SIMPAPP"

…

説明:

*SERVERS

サーバー・セクションの定義を示すTuxedo ubbconfigキーワード。

SRVGRP

ARTSTRNが属するTuxedoグループ名です。

SRVID

ARTSTRNのTuxedoサーバーの識別子です。

CONV=N

このサーバーが非対話モードで動作していることを示します。

MIN=1 and MAX=1

このサーバーのインスタンスは1つのみ実行可能であることを示します。

REPLYQ=Y

このサーバーが応答することを示します。

RQADDR=QKIXDPL

レスポンスに使用されるTuxedoキューの名前。

CLOPT

パラメータを含むサーバーに渡される引用符付きテキスト文字列です。

-o

次のファイルがサーバーの標準出力メッセージのために使用されることを示します。

-e

次のファイルがサーバーのエラー出力メッセージのために使用されることを示します。

-r

統計レポートを提供するために使用されるTuxedoパラメータです。

-s KIXD

KIXDトランザクションが実行されるCICS Runtime名を示します。

-l SIMAPP

起動時にSIMPDPLグループのコンポーネントだけが選択されることを示します。

Tuxedo tmadmin psrおよびpscコマンドを使用して、このサーバーが実行され、新しいサービスが公開されていないことを確認します。

リスト4-28 ARTDPLサーバーをチェックするtmadminコマンド

# tmadmin

tmadmin - Copyright (c) 2007-2010 Oracle.

Portions * Copyright 1986-1997 RSA Data Security, Inc.

All Rights Reserved.

Distributed under license by Oracle.

Tuxedo is a registered trademark.

> psr

Prog Name      Queue Name  Grp Name      ID RqDone Load Done Current Service

---------      ----------  --------      -- ------ --------- --------------

ARTDPL        QKIXDPL     GRP02        500      0         0 (  IDLE )

ARTATR1       00012.00300 GRP02        300      0         0 (  IDLE )

ARTSTR1       00012.00200 GRP02        200      0         0 (  IDLE )

BBL            200933      KIXR           0      5       250 (  IDLE )

TMS_QM         GQUEUE_TMS  GQUEUE     30001      0         0 (  IDLE )

TMS_ORA        GRP02_TMS   GRP02      30001      0         0 (  IDLE )

ARTTCPL 00001.00101 TCP00        101      0         0 (  IDLE )

TMS_QM         GQUEUE_TMS  GQUEUE     30002      0         0 (  IDLE )

TMS_ORA        GRP02_TMS   GRP02      30002      0         0 (  IDLE )

TMS_ORA        GRP02_TMS   GRP02      30003      0         0 (  IDLE )

TMQUEUE        01000.01010 GQUEUE      1010      0         0 (  IDLE )

ARTCNX        QCNX015     GRP01         15      0         0 (  IDLE )

TMQFORWARD     01000.01020 GQUEUE      1020      0         0 (  IDLE )

ARTSTRN       QKIX110     GRP02         20      0         0 (  IDLE )

ARTATRN       QKIXATR     GRP02         30      0         0 (  IDLE )

ARTTSQ        00012.00040 GRP02         40      0         0 (  IDLE )

> psc

Service Name Routine Name Prog Name  Grp Name  ID    Machine  # Done Status

------------ ------------ ---------  --------  --    -------  ------ ------

TMS          TMS          TMS_QM     GQUEUE 30001       KIXR       0 AVAIL

TMS          TMS          TMS_ORA    GRP02  30001       KIXR       0 AVAIL

TMS          TMS          TMS_QM     GQUEUE 30002       KIXR       0 AVAIL

TMS          TMS          TMS_ORA    GRP02  30002       KIXR       0 AVAIL

TMS          TMS          TMS_ORA    GRP02  30003       KIXR       0 AVAIL

ASYNC_QSPACE TMQUEUE      TMQUEUE    GQUEUE  1010       KIXR       0 AVAIL

authfail     cnxsvc       ARTCNX    GRP01     15       KIXR       0 AVAIL

CESF         cnxsvc       ARTCNX    GRP01     15       KIXR       0 AVAIL

CESN         cnxsvc       ARTCNX    GRP01     15       KIXR       0 AVAIL

CSGM         cnxsvc       ARTCNX    GRP01     15       KIXR       0 AVAIL

disconnect   cnxsvc       ARTCNX    GRP01     15       KIXR       0 AVAIL

connect      cnxsvc       ARTCNX    GRP01     15       KIXR       0 AVAIL

SA03         kixsvc       ARTSTRN   GRP02     20       KIXR       0 AVAIL

SA02         kixsvc       ARTSTRN   GRP02     20       KIXR       0 AVAIL

SA01         kixsvc       ARTSTRN   GRP02     20       KIXR       0 AVAIL

SA00         kixsvc       ARTSTRN   GRP02     20       KIXR       0 AVAIL

ASYNC_QUEUE  ASYNC_QUEUE  ARTATRN   GRP02     30       KIXR       0 AVAIL

ASYNC_SA03   atrsvc       ARTATRN   GRP02     30       KIXR       0 AVAIL

ASYNC_SA02   atrsvc       ARTATRN   GRP02     30       KIXR       0 AVAIL

ASYNC_SA01   atrsvc       ARTATRN   GRP02     30       KIXR       0 AVAIL

ASYNC_SA00   atrsvc       ARTATRN   GRP02     30       KIXR       0 AVAIL

TSQUEUE      tsqsvc       ARTTSQ    GRP02     40       KIXR       0 AVAIL

> quit

CICS Runtimeでのリモート・プログラムの宣言

EXEC CICS LINK文で呼び出される分散プログラムをアプリケーションが使用できるようにするには、これらのプログラムをCICS Runtimeに対して宣言する必要があります。

CICS APIのDPLサブセットのみを使用できるREMOTEプログラムを宣言する手順:

programs.descファイルで、REMOTESYSTEM (csv形式のデータセットの7番目のフィールド)をリモートSYSID名(リスト4-27のサンプル内のKIXD)に設定します。

デフォルトはlocal (empty field)で、これはFULL CICS APIを使用できるため、ローカル・プログラムが宣言されることを意味します。

このSimple Applicationの例では、RSSAT000とRSSAT001がリモートで、RSSAT002とRSSAT003がローカルだと想定すると、programs.desファイルは次のように設定されます。

リスト4-29 Simple Application programs.descでのリモート・プログラムの構成

#PROGRAM;GROUP;DESCRIPTION;LANGUAGE;EXECKEY;STATUS;REMOTESYSTEM;REMOTENAME

RSSAT000;SIMPAPP;Home Menu Program of Simple Application;COBOL; ;ENABLE;KIXD

RSSAT001;SIMPAPP;Customer Detailed Inf Program of Simple Application;COBOL; ;ENABLE;KIXD

RSSAT002;SIMPAPP;Customer Maintenance Program of the Simple Application;COBOL; ;ENABLE

RSSAT003;SIMPAPP;Customer List of the Simple Application;COBOL; ;ENABLE

Tuxedoをシャットダウンして、再起動します。
Tuxedo tmadmin psrおよびpscコマンドを使用して、DPLプログラムのための新しいサービスが、ARTDPL: KIXD_RSSAT0001およびKIXD_RSSAT0003によって公開および管理されていることを確認します。

注意: 同名の問題を避けるために、これらの分散サービスの名前は、ubbconfigで定義されているTuxedo DOMAINIDと、その管理対象プログラムの名前から構成されます。

リスト4-30 tmadminコマンドによるDPLサービスのチェック

{deimos:work9}-/home2/work9/demo/Logs/TUX/sysout# tmadmin

tmadmin - Copyright (c) 2007-2010 Oracle.

Portions * Copyright 1986-1997 RSA Data Security, Inc.

All Rights Reserved.

Distributed under license by Oracle.

Tuxedo is a registered trademark.

> psr

Prog Name      Queue Name  Grp Name      ID RqDone Load Done Current Service

---------      ----------  --------      -- ------ --------- ---------------

ARTDPL        QKIXDPL     GRP02        500      0         0 (  IDLE )

ARTATR1       00012.00300 GRP02        300      0         0 (  IDLE )

ARTSTR1       00012.00200 GRP02        200      0         0 (  IDLE )

BBL            200933      KIXR           0      5       250 (  IDLE )

TMS_QM         GQUEUE_TMS  GQUEUE     30001      0         0 (  IDLE )

TMS_ORA        GRP02_TMS   GRP02      30001      0         0 (  IDLE )

ARTTCPL 00001.00101 TCP00        101      0         0 (  IDLE )

TMS_QM         GQUEUE_TMS  GQUEUE     30002      0         0 (  IDLE )

TMS_ORA        GRP02_TMS   GRP02      30002      0         0 (  IDLE )

TMS_ORA        GRP02_TMS   GRP02      30003      0         0 (  IDLE )

TMQUEUE        01000.01010 GQUEUE      1010      0         0 (  IDLE )

ARTCNX        QCNX015     GRP01         15      0         0 (  IDLE )

TMQFORWARD     01000.01020 GQUEUE      1020      0         0 (  IDLE )

ARTSTRN       QKIX110     GRP02         20      0         0 (  IDLE )

ARTATRN       QKIXATR     GRP02         30      0         0 (  IDLE )

ARTTSQ        00012.00040 GRP02         40      0         0 (  IDLE )

> psc

Service Name Routine Name Prog Name  Grp Name  ID    Machine  # Done Status

------------ ------------ ---------  --------  --    -------  ------ ------

KIXD_RSSAT0+ dplsvc       ARTDPL    GRP02    500       KIXR       0 AVAIL

KIXD_RSSAT0+ dplsvc       ARTDPL    GRP02    500       KIXR       0 AVAIL

TMS          TMS          TMS_QM     GQUEUE 30001       KIXR       0 AVAIL

TMS          TMS          TMS_ORA    GRP02  30001       KIXR       0 AVAIL

TMS          TMS          TMS_QM     GQUEUE 30002       KIXR       0 AVAIL

TMS          TMS          TMS_ORA    GRP02  30002       KIXR       0 AVAIL

TMS          TMS          TMS_ORA    GRP02  30003       KIXR       0 AVAIL

ASYNC_QSPACE TMQUEUE      TMQUEUE    GQUEUE  1010       KIXR       0 AVAIL

authfail     cnxsvc       ARTCNX    GRP01     15       KIXR       0 AVAIL

CESF         cnxsvc       ARTCNX    GRP01     15       KIXR       0 AVAIL

CESN         cnxsvc       ARTCNX    GRP01     15       KIXR       0 AVAIL

CSGM         cnxsvc       ARTCNX    GRP01     15       KIXR       0 AVAIL

disconnect   cnxsvc       ARTCNX    GRP01     15       KIXR       0 AVAIL

connect      cnxsvc       ARTCNX    GRP01     15       KIXR       0 AVAIL

SA03         kixsvc       ARTSTRN   GRP02     20       KIXR       0 AVAIL

SA01         kixsvc       ARTSTRN   GRP02     20       KIXR       0 AVAIL

SA00         kixsvc       ARTSTRN   GRP02     20       KIXR       0 AVAIL

ASYNC_QUEUE  ASYNC_QUEUE  ARTATRN   GRP02     30       KIXR       0 AVAIL

ASYNC_SA03   atrsvc       ARTATRN   GRP02     30       KIXR       0 AVAIL

ASYNC_SA01   atrsvc       ARTATRN   GRP02     30       KIXR       0 AVAIL

ASYNC_SA00   atrsvc       ARTATRN   GRP02     30       KIXR       0 AVAIL

TSM00004_TSQ tsqsvc       ARTTSQ    GRP02     40       KIXR       0 AVAIL

TSM00003_TSQ tsqsvc       ARTTSQ    GRP02     40       KIXR       0 AVAIL

TSM00002_TSQ tsqsvc       ARTTSQ    GRP02     40       KIXR       0 AVAIL

TSM00001_TSQ tsqsvc       ARTTSQ    GRP02     40       KIXR       0 AVAIL

TSM00000_TSQ tsqsvc       ARTTSQ    GRP02     40       KIXR       0 AVAIL

TSQUEUE      tsqsvc       ARTTSQ    GRP02     40       KIXR       0 AVAIL

> quit

# .

切り詰められた値が表示されている場合に、その完全な詳細を参照するには、Tuxedo verboseコマンドを使用します。

リストされているサービスのスコープを、ARTDPL(SRVID=500)によって管理されるそれらだけに減らすには、Tuxedo pscコマンドに -i srvidパラメータを続けて使用し、表示を特定のサーバーIDに制限します。

この例では、すぐ上に表示されているように、ARTDPLサーバーのsrvidは500です。

リスト4-31 tmadminコマンドによる詳細モードでの特定のDPLサービスのチェック

# tmadmin

tmadmin - Copyright (c) 2007-2010 Oracle.

Portions * Copyright 1986-1997 RSA Data Security, Inc.

All Rights Reserved.

Distributed under license by Oracle.

Tuxedo is a registered trademark.

> verbose

Verbose now on.

> psc -i 500

      Service Name: KIXD_RSSAT003

      Service Type: USER

      Routine Name: dplsvc

         Prog Name: /home2/work9/KIXEDO/bin/ARTDPL

        Queue Name: QKIXDPL

        Process ID: 1327244, Machine ID: KIXR

          Group ID: GRP02, Server ID: 500

      Current Load: 50

  Current Priority: 50

  Current Trantime: 30

 Current Blocktime: 0

 Current BUFTYPECONV: 0

     Requests Done: 0

    Current status: AVAILABLE

      Service Name: KIXD_RSSAT001

      Service Type: USER

      Routine Name: dplsvc

         Prog Name: /home2/work9/KIXEDO/bin/ARTDPL

        Queue Name: QKIXDPL

        Process ID: 1327244, Machine ID: KIXR

          Group ID: GRP02, Server ID: 500

      Current Load: 50

  Current Priority: 50

  Current Trantime: 30

 Current Blocktime: 0

 Current BUFTYPECONV: 0

     Requests Done: 0

    Current status: AVAILABLE

> quit

CICS Common Work Area(CWA)の実装

z/OSでは、CWAは、プログラムがデータを相互に保存および交換するために使用できるCICSリージョンのために、このCICSリージョンが実行されているかぎりメモリー内に定義される共有記憶域です。

この領域は、CICS文EXEC CICS ADDRESS CWAが提供するポインタによってアドレッシングされます。アプリケーションにこのCICS文がある場合、CICS Runtime内にこの機能を実装する必要があります。

リスト4-32 COBOLのCWA使用例

LINKAGE SECTION.

01  COMMON-WORK-AREA.

    03  APPL-1-ID           PIC X(4).

    03  APPL-1-PTR          USAGE IS POINTER.

    03  APPL-2-ID           PIC X(4).

    03  APPL-2-PTR          USAGE IS POINTER.

PROCEDURE DIVISION.

. . .

    END-EXEC.

* Set up addressability to the CWA

    EXEC CICS ADDRESS

              CWA(ADDRESS OF COMMON-WORK-AREA)

    END-EXEC.

CICS ADDRESS CWAの後では、COMMON-WORK-AREAという名前のCOBOLグループのアドレスは、CICSによって割り当てられるCWAのアドレスに設定されますが、これは、COMMON-WORK-AREAがこのメモリー領域をマップおよび調整することを意味します。この共有メモリーの総量は、CICS起動時に固定および定義されます。

CICS RuntimeでCICS ADDRESS CWA機能をレプリケートする手順

実装されているメモリーのサイズは、z/OS CICS管理者に問い合わせてください。(参考までに、この値は、DFHSITのパラメータWRKAREAで定義されます。デフォルト値は512バイトで、サイズは0 - 3584バイトです)。別の方法は、CWAをアドレッシングしているプログラムに含まれるデータ・レコードの最大サイズを計算することです。
~/.profile UNIXシステム・ファイルを変更して新しいCICS Runtime変数(KIX_CWA_SIZE)をエクスポートし、それをDFHSITのWRKAREAにある値に設定します。この変数が宣言されない場合、デフォルト値は0で、認可される間隔は0 - 32760バイトになります。

例:

   KIX_CWA_SIZE=512

~/.profile UNIXシステム・ファイルを変更して新しいCICS Runtime変数(KIX_CWA_IPCKEY)をエクスポートし、それをCWAとして使用されるクロス・メモリー・セグメントを定義するUnix IPCキーに指定します。

例:

   KIX_CWA_ IPCKEY=200944

これらの変更を有効にするには、Tuxedoを再起動します。

CICS Transaction Work Area(TWA)の実装

z/OSでは、TWAは、プログラムがデータを相互に保存および交換するために使用できるCICSリージョンのために、1つのCICSトランザクションの実行中にメモリー内に定義される共有記憶域です。つまり、このTWAには、トランザクションに参加しているプログラムのみがアクセスできます。この領域は、CICS文EXEC CICS ADDRESS TWAによって提供されるポインタによってアドレスが指定されます。ご使用のアプリケーション内にEXEC CICS ADDRESS TWA文があれば、この機能をCICS Runtimeに実装する必要があります。

リスト4-33 COBOLでのCWAの使用例

LINKAGE SECTION.

01  TRANSACTION-WORK-AREA.

    03  APPL-1-ID           PIC X(4).

    03  APPL-1-PTR          USAGE IS POINTER.

    03  APPL-2-ID           PIC X(4).

    03  APPL-2-PTR          USAGE IS POINTER.

PROCEDURE DIVISION.

. . .

    END-EXEC.

* Set up addressability to the TWA

    EXEC CICS ADDRESS

              TWA(ADDRESS OF TRANSACTION-WORK-AREA)

    END-EXEC.

CICS ADDRESS TWAの後では、TRANSACTION-WORK-AREAという名前のCOBOLグループのアドレスは、CICSによって割り当てられたTWAのアドレスに設定されますが、これは、TRANSACTION -WORK-AREAがこのメモリー領域をマップおよび調整することを意味します。この共有メモリーの総量は、z/OS CSD構成ファイルのフィールドTWasizeで、各トランザクションに対して定義されます。

次の画面には、SA00トランザクション・コードに対してTWasizeパラメータが122に設定される、z/OS CEDAシステム・トランザクションの結果が表示されます。

図4-3 z/OS cedaシステム・トランザクションの例

CICS Runtimeでこの機能をレプリケートする手順:

TWAメモリーの必要量(TWasize>0)をレポートするには、CICS Runtime transactions.descファイルを変更します。
CICS ADDRESS TWA文を持つプログラムを使用する各トランザクションに対して、transactions.descファイルを変更して、そのTWasizeをこのcsv形式ファイルの16番目のフィールドで宣言します。

表4-6 Simple Applicationの各トランザクション・コードに関連付けられているTWAサイズ値
トランザクション	TWAサイズ
`SA00`	`0`
`SA01`	`100`
`SA02`	`200`
`SA03`	`300`

リスト4-34 transactions.descファイルのTWAの構成

#Transaction;Group;Description;Program; ; ; ; ; ; ;Status; ; ; ;Tranclass ;TWA Size

SA00;SIMPAPP;pg for simpapp;RSSAT000; ; ; ; ; ; ;ENABLED

SA01;SIMPAPP;pg for simpapp;RSSAT001; ; ; ; ; ; ;ENABLED; ; ; ; ;100

SA02;SIMPAPP;pg for simpapp;RSSAT002; ; ; ; ; ; ;ENABLED; ; ; ; ;200

SA03;SIMPAPP;pg for simpapp;RSSAT003; ; ; ; ; ; ;ENABLED; ; ; ; ;300

注意:

TWAサイズがゼロに等しいSA00トランザクションに対しては、何も示されません。

CICS Runtime Tuxedoサーバーを再起動すると、トランザクション管理に関係するサーバー(ARTSTRN、ARTSTR1、ARTATRNとARTATR1)の異なるstderrファイルで変更を参照できます。

リスト4-35 stderr_strn TWAの例

|---------------------------------|

| TRANSACTIONS loaded : <   4>    |

|----------------------------------------------|----|-|-|---|-|-|----------|-----|-|--------|-----|---|

|    |          |                              |    |C|C|   |R|R|          |     |T|        |     |   |

|TRAN|  GROUP   |            PROGRAM           |ALIA|M|O|PRI|E|E|  STATUS  |TASK |R|  TRAN  | TWA |MAX|

|    |          |                              |    |D|N|   |S|S|          |DATA |A|  CLASS | SIZ |ACT|

|    |          |                              |    |S|F|   |S|T|          |KEY  |C|        |     |IVE|

|----|----------|------------------------------|----|-|-|---|-|-|----------|-----|-|--------|-----|---|

|SA00|SIMPAPP   |RSSAT000                      |    |N|N|001|N|N|ENABLED   |USER |Y|        |00000|999|

|SA01|SIMPAPP   |RSSAT001                      |    |N|N|001|N|N|ENABLED   |USER |Y|        |00100|999|

|SA02|SIMPAPP   |RSSAT002                      |    |N|N|001|N|N|ENABLED   |USER |Y|        |00200|999|

|SA03|SIMPAPP   |RSSAT003                      |    |N|N|001|N|N|ENABLED   |USER |Y|        |00300|999|

CICSトランザクション・トリガー・モニター(ARTCKTI)の実装

ART CICS Transaction Trigger Monitor(ARTCKTI)は、CICS CKTIトランザクションと同じ動作をします。1つまたは複数のWebSphere MQ開始キュー上でリスニングし、トリガー・イベントが発生するとトリガー・メッセージを取得し、トリガー・メッセージをターゲット・トランザクションに転送します。

ワーク・フロー

ARTCKTIは、スタンドアロンのOracle Tuxedoサーバーです。ARTCKTIサーバーは、次のように動作します。

1つまたは複数のWebSphere MQ開始キューを監視します。

1つのサーバー・インスタンスでは、同じWebSphere MQキュー・マネージャの範囲内のWebSphere MQ開始キューのみ監視できます。異なるWebSphere MQキュー・マネージャのキューは、別々のARTCKTIサーバー・インスタンスで監視してください。

トリガー・メッセージが着信すると、ARTCKTIサーバーはメッセージを取得します。
トリガー・メッセージからトランザクションIDを取得します。
構造MQTMCからMQTMC2にトリガー・メッセージを転送します。

MQTMCには多くのフィールドがあるため、構造をEXEC CICS START呼出しのパラメータとして送信すると、いつでも複雑になりすぎます。MQTMC2はCKTIで使用され、構造をデータとしてトリガー・モニターのSTARTリクエストに渡します。

ターゲット・トランザクションを起動し、MQTMC2データを送信します。

CICS CKTIトランザクションは、非同期呼出し(EXEC CICS START)を使用してターゲット・トランザクションを開始するため、ARTCKTIサーバーも、非同期呼び出し(Tuxedo tpacall)を使用してターゲット・トランザクションを開始します。

ユーザー・トランザクションはCICS RETRIEVEによってトリガー・メッセージを取得し、WebSphere MQアプリケーション・キュー上で操作を実行します。

ユーザー・トランザクションがメッセージを取得しないか、起動されたトランザクションが使用できない場合、WebSphere MQは、この条件ではトリガー・メッセージをもう送信しません。WebSphere MQ開始キューが再び開かれるか、新しいトリガー条件が満たされるまで、新しいトリガー・メッセージが発行されます。

図4-4に、動作を示します。

図4-4 WebSphere MQトリガー条件

WebSphere MQトリガー条件

コマンドの構成

ARTCKTIは、ubbconfigファイル用に次のパラメータを受け入れます。

-i trigger_interval: メッセージがWebSphere MQ開始キューに着信するのをARTCKTIサーバーが待機する時間の最大値を指定します(単位はミリ秒)。
-s retry_interval: ARTCKTIがWebSphere MQキュー・マネージャに再接続するか、失敗時にWebSphere MQ開始キューを再オープンする場合の再試行間隔を指定します。
-m queue_manager_name: 監視対象のWebSphere MQキュー・マネージャの名前を指定します。
-q queue1,queue2,……: 監視対象のWebSphere MQ開始キューの名前を指定します。

CICS Runtimeログ

Tuxedoシステム・ログ

他のTuxedoアプリケーションと同様に、CICS Runtimeは、専用のシステム・ログに特定のイベントと問題を記録するTuxedoによって管理されます。

このログは、名前がTuxedo ubbconfigファイルのシステム変数ULOGPFXに含まれる標準Tuxedoユーザー・ログ(ULOG)です。

例:

ULOGPFX="/home2/work9/demo/Logs/TUX/log/ULOG"

このファイルは、CICS Runtime Tuxedoサーバーの起動時、独自のメッセージを作成する直前に発生する可能性がある問題を把握する唯一の手段です。

CICS Runtimeサーバーが実行されていれば、そのサーバーがこのログに対して、アクティビティに関するメッセージ(警告、エラーなど)を発行します。

ULOGログは、次の抜粋に示されているように、CICS Runtimeの動作とアクティビティの良好な概要を提供します。

リスト4-36 ULOGの例

./.metadata/.plugins/org.eclipse.ui.workbench/workbench.xml:<persistable path="/trf/Logs/TUX/log/ULOG.120909"/>

./KIXEDO/dev/obj/tuxtrace.lst:           "@(#) VERSION: 1.0 Mar 22 2001: ulog stderr stdout trace\".

./KIXEDO/dev/obj/tuxtrace.lst:           02  LigneFormateeUlog   pic x(1000).

./KIXEDO/dev/obj/tuxtrace.lst:            call "sprintf" using LigneFormateeUlog,

./KIXEDO/dev/obj/tuxtrace.lst:                    LigneFormateeUlog(length of LigneFormateeUlog:1)

./KIXEDO/dev/obj/tuxtrace.lst:            perform until LigneFormateeUlog(nbr:1) = low-value

./KIXEDO/dev/obj/tuxtrace.lst:               inspect LigneFormateeUlog converting x"0a" to "#"

./KIXEDO/dev/obj/tuxtrace.lst:               call "userlog" using pslw LigneFormateeUlog

./KIXEDO/dev/obj/tuxtrace.lst:* 000607 LIGNEFORMATEEULOG . . . . . . . 00005967 00001000  WS E    AlphNum      G

./KIXEDO/dev/obj/tuxtrace.lst:* LIGNEFORMATEEULOG              Alphanumeric       1000

./KIXEDO/dev/scripts/cleanlog:# Suppress TUXEDO ULOG

./KIXEDO/dev/scripts/cleanlog:rm -f $TUXLOG/log/ULOG.*

./KIXEDO/dev/scripts/mkubbconfig.sh:   ULOGPFX="${TUXLOG}/log/ULOG"

./KIXEDO/dev/src/config.c:        userlog("undefined TP_USER_TRACE variable default 'ULOG' assumed");

./KIXEDO/dev/src/config.c:        if ((strcmp(varEnv, "SID") == 0) || (strcmp(varEnv, "ULOG") == 0)) {

./KIXEDO/dev/src/config.c:            userlog("invalid USER_TRACE variable value '%s' : 'ULOG' assumed", varEnv);

./KIXEDO/dev/src/tuxtrace.cbl:           "@(#) VERSION: 1.0 Mar 22 2001: ulog stderr stdout trace\".

./KIXEDO/dev/src/tuxtrace.cbl:           02  LigneFormateeUlog   pic x(1000).

./KIXEDO/dev/src/tuxtrace.cbl:            call "sprintf" using LigneFormateeUlog,

./KIXEDO/dev/src/tuxtrace.cbl:                    LigneFormateeUlog(length of LigneFormateeUlog:1)

./KIXEDO/dev/src/tuxtrace.cbl:            perform until LigneFormateeUlog(nbr:1) = low-value

./KIXEDO/dev/src/tuxtrace.cbl:               inspect LigneFormateeUlog converting x"0a" to "#"

./KIXEDO/dev/src/tuxtrace.cbl:               call "userlog" using pslw LigneFormateeUlog

{deimos:work9}-/home2/work9#

{deimos:work9}-/home2/work9# find . -name ULOG*

./demo/Logs/TUX/log/ULOG.012210

./ULOG.012210

{deimos:work9}-/home2/work9# vi ./demo/Logs/TUX/log/ULOG.012210

{deimos:work9}-/home2/work9# vi ./demo/Logs/TUX/log/ULOG.012210

145532.deimos!ARTATRN.1134804.1.0: vsam file parameters : '001'

145532.deimos!ARTATR1.954446.1.0: 01-22-2010: Tuxedo Version 11.1.1.1.0, 64-bit

145532.deimos!ARTATR1.954446.1.0: LIBTUX_CAT:262: INFO: Standard main starting

145532.deimos!ARTATR1.954446.1.0: undefined TP_USER_TRACE variable default 'ULOG' assumed

145532.deimos!ARTATR1.954446.1.0: undefined KIX_CWA_SIZE variable : Default assumed (32768)

145532.deimos!ARTATR1.954446.1.0: undefined KIX_CBL_TRAP_ERROR - Default is <Y>

145532.deimos!ARTATR1.954446.1.0: ConfigRead >> DONE

145533.deimos!ARTATR1.954446.1.0: vsam file parameters : '001'

145533.deimos!ARTTSQ.888940.1.0: 01-22-2010: Tuxedo Version 11.1.1.1.0, 64-bit

145533.deimos!ARTTSQ.888940.1.0: LIBTUX_CAT:262: INFO: Standard main starting

145533.deimos!ARTTSQ.888940.1.0: undefined TP_USER_TRACE variable default 'ULOG' assumed

145533.deimos!ARTTSQ.888940.1.0: undefined KIX_CWA_SIZE variable : Default assumed (32768)

145533.deimos!ARTTSQ.888940.1.0: undefined KIX_CBL_TRAP_ERROR - Default is <Y>

145533.deimos!ARTTSQ.888940.1.0: ConfigRead >> DONE

145533.deimos!ARTDPL.872680.1.0: 01-22-2010: Tuxedo Version 11.1.1.1.0, 64-bit

145533.deimos!ARTDPL.872680.1.0: LIBTUX_CAT:262: INFO: Standard main starting

145533.deimos!ARTDPL.872680.1.0: undefined TP_USER_TRACE variable default 'ULOG' assumed

145533.deimos!ARTDPL.872680.1.0: undefined KIX_CWA_SIZE variable : Default assumed (32768)

145533.deimos!ARTDPL.872680.1.0: undefined KIX_CBL_TRAP_ERROR - Default is <Y>

145533.deimos!ARTDPL.872680.1.0: ConfigRead >> DONE

145533.deimos!ARTDPL.872680.1.0: vsam file parameters : '001'

145533.deimos!TMS_QM.336010.1.0: 01-22-2010: Tuxedo Version 11.1.1.1.0, 64-bit

145533.deimos!TMS_QM.336010.1.0: LIBTUX_CAT:262: INFO: Standard main starting

145534.deimos!TMS_QM.1831090.1.0: 01-22-2010: Tuxedo Version 11.1.1.1.0, 64-bit

145534.deimos!TMS_QM.1831090.1.0: LIBTUX_CAT:262: INFO: Standard main starting

145534.deimos!TMQUEUE.1679402.1.0: 01-22-2010: Tuxedo Version 11.1.1.1.0, 64-bit

145534.deimos!TMQUEUE.1679402.1.0: LIBTUX_CAT:262: INFO: Standard main starting

145534.deimos!TMQFORWARD.348390.1.0: 01-22-2010: Tuxedo Version 11.1.1.1.0, 64-bit

145534.deimos!TMQFORWARD.348390.1.0: LIBTUX_CAT:262: INFO: Standard main starting

CICS Runtimeサーバー・ログ

Tuxedo ubbconfigファイルでサービスを宣言する場合、各サーバーでは、CLOPTオプションが次の2つのファイルを含むように定義されています。

-oオプション: stdout(通常のメッセージ)

このファイルの名前はstdout_<server name>で、ART接頭辞はありません。

たとえば: ARTSTRNサーバーには、stdout_strnという名前の標準出力があります。

-e オプション: stderr(エラー・メッセージ)

このファイルの名前はstderr_<server name>で、ART接頭辞はありません。

たとえば: ARTSTRNサーバーには、stderr_strnという名前のエラー出力があります。

各CICS Runtimeサーバー用の異なるstdoutとstderrメッセージ・ファイルは、次のとおりです。

表4-7 サーバー別メッセージ・ファイル
サーバー名	-o標準出力ファイル	-e標準エラー・ファイル
`ARTTCPL`	`stdout_tcp`	`stderr_tcp`
`ARTCNX`	`stdout_cnx`	`stderr_cnx`
`ARTSTRN`	`stdout_strn`	`stderr_strn`
`ARTSTR1`	`stdout_str1`	`stderr_str1`
`ARTATRN`	`stdout_atrn`	`stderr_atrn`
`ARTATR1`	`stdout_atr1`	`stderr_atr1`
`ARTTSQ`	`stdout_tsq`	`stderr_tsq`
`ARTDPL`	`stdout_dpl`	`stderr_dpl`

注意:

サーバーのstderrファイルには、マウントされているすべての構成ファイルが記述されます。stderrファイルには、サーバーがブートされるときに発生した問題に関するエラー・メッセージだけでなく、ロードされている様々なリソースに関する情報も含まれています。具体的には、次の情報があります。

各CICS Runtimeサーバーの -l listパラメータに応じてインストールされたリソースのグループ。
正常にインストールされ、各.desc構成ファイルの指定に応じて使用可能なリソース(インストールされていても使用できないリソースもあります)。

リスト4-37 起動直後のARTSTRNサーバーのstdout_strnの例

Groups loaded: <0001>

|----------|

|  GROUP   |

|----------|

|SIMPAPP   |

|----------|

ARTSTRN: Read config done

|---------------------------------------------------|

| TRANCLASS loaded : <   2>                         |

|---------------------------------------------------|

|           TRANCLASS          |  GROUP   |MAXACTIVE|

|------------------------------|----------|---------|

|TRCLASS1                      |SIMPAPP   |      001|

|TRCLASS2                      |SIMPAPP   |      002|

|---------------------------------------------------|

|--------------------------------------------------|

| PROGRAMS loaded : <   4>                         |

|------------------------------------------------------------------|

|            PROGRAM           |  GROUP   |LANGUAGE|EXEC|  STATUS  |

|                              |          |        |KEY |          |

|------------------------------|----------|--------|----|----------|

|RSSAT000                      |SIMPAPP   |COBOL   |USER|ENABLED   |

|RSSAT001                      |SIMPAPP   |COBOL   |USER|ENABLED   |

|RSSAT002                      |SIMPAPP   |COBOL   |USER|ENABLED   |

|RSSAT003                      |SIMPAPP   |COBOL   |USER|ENABLED   |

|------------------------------------------------------------------|

|---------------------------------|

| TRANSACTIONS loaded : <   4>    |

|----------------------------------------------|----|-|-|---|-|-|----------|-----|-|--------|-----|---|

|    |          |                              |    |C|C|   |R|R|          |     |T|        |     |   |

|TRAN|  GROUP   |            PROGRAM           |ALIA|M|O|PRI|E|E|  STATUS  |TASK |R|  TRAN  | TWA |MAX|

|    |          |                              |    |D|N|   |S|S|          |DATA |A|  CLASS | SIZ |ACT|

|    |          |                              |    |S|F|   |S|T|          |KEY  |C|        |     |IVE|

|----|----------|------------------------------|----|-|-|---|-|-|----------|-----|-|--------|-----|---|

|SA00|SIMPAPP   |RSSAT000                      |    |N|N|001|N|N|ENABLED   |USER |Y|        |00000|999|

|SA01|SIMPAPP   |RSSAT001                      |    |N|N|001|N|N|ENABLED   |USER |Y|        |00000|999|

|SA02|SIMPAPP   |RSSAT002                      |    |N|N|001|N|N|ENABLED   |USER |Y|        |00000|999|

|SA03|SIMPAPP   |RSSAT003                      |    |N|N|001|N|N|ENABLED   |USER |Y|        |00000|999|

|-----------------------------------------------------------------------------------------------------|

Warning: zero TSQMODEL loaded!!

FILES<FILE> lineNo(1) skipping Record: Group not to load

FILES<FIC3> lineNo(4) skipping Record: Group not to load

この例では次の点に注意してください。

-lオプションで、1つのグループ(SIMPAPP)が選択されています
transactions、tranclasses、programsおよびtsqmodelsの、4つの構成ファイルが使用されています。
これらのリソースのロード成功に関する情報(警告: ゼロ個のTSQMODELがロードされました)。
.descファイルでは、ロードされたリソースの詳細、その明示的な特性(名前、グループ、説明など)、さらにデフォルト/暗黙の値ですら使用されていますが、空白が記入されたフィールドが残っています。

プログラムの無効化と有効化

場合により、システムに大幅に影響を与えるプログラムで問題が発生し、エンド・ユーザーによる実行を禁止することによって、プログラムを緊急に除去する必要があります。当面のところ、これは一時的にシステムを安定させる助けになり、機能障害を解析および解決するための時間を提供します。

z/OS上と同様に、CICS Runtimeではプログラムを無効にすることができます。プログラムは無効にするには、CICS Runtime構成ファイルprograms.descを変更します。このファイルには専用のフィールド(STATUSフィールド)があり、プログラムがDISABLEDかENABLED(デフォルトのステータス)かを示します。

プログラムを無効化する手順

トランザクションを有効から無効に切り替えるには、このcsvファイルの7番目のフィールドを変更し、以前の値を、暗黙的(「」空白)または明示的なENABLEDステータスから、明示的なDISABLEDステータスに変更する必要があります。

CICS Runtime Tuxedoサーバーをシャットダウンしてブートすると、1つ以上のプログラムの変更が有効になります。

プログラムを無効にする場合、それを使用する人がいると、アプリケーションがCICSエラーを処理する方法に応じて、エラー・メッセージが表示されます。

リスト4-38 programs.descでDISABLEDに設定されたサンプルSimple Application SA02 COBOLプログラム

#PROGRAM;GROUP;DESCRIPTION;LANGUAGE; ; ;STATUS

RSSAT000;SIMPAPP; Home Menu Program of the Simple Application ;COBOL

RSSAT001;SIMPAPP; Customer Detailed Information Program of the Simple Application ;COBOL; ; ;ENABLED;

RSSAT002;SIMPAPP; Customer Maintenance Program of the Simple Application;COBOL; ; ;DISABLED;

RSSAT003;SIMPAPP; Customer List of the Simple Application ;COBOL

プログラムを有効化する手順

プログラムを有効化するために必要なのは、反対の操作をすることだけであり、STATUSフィールドをDISABLEDからENABLED、または「」(少なくとも1つのスペース)に変更します。

CICS Runtime Tuxedoサーバーをシャットダウンしてブートすると、1つ以上のプログラムの変更が有効になります。

プログラム・ステータスの変更チェック

異なるトランザクション・サーバーまたはCICS Runtimeのログを確認すると、stderr_*ログで、変更されたステータスの変更に気づきます。

このサーバーの起動直後のログは、このプログラムが無効にされていることを(斜体で)示しています。

リスト4-39 プログラム・ステータスを示すログ・レポート

Groups loaded: <0001>

|----------|

|  GROUP   |

|----------|

|SIMPAPP   |

|----------|

ARTSTRN: Read config done

|---------------------------------------------------|

| TRANCLASS loaded : <   2>                         |

|---------------------------------------------------|

|           TRANCLASS          |  GROUP   |MAXACTIVE|

|------------------------------|----------|---------|

|TRCLASS1                      |SIMPAPP   |      001|

|TRCLASS2                      |SIMPAPP   |      002|

|---------------------------------------------------|

|--------------------------------------------------|

| PROGRAMS loaded : <   4>                         |

|------------------------------------------------------------------|

|            PROGRAM           |  GROUP   |LANGUAGE|EXEC|  STATUS  |

|                              |          |        |KEY |          |

|------------------------------|----------|--------|----|----------|

|RSSAT000                      |SIMPAPP   |COBOL   |USER|ENABLED   |

|RSSAT001                      |SIMPAPP   |COBOL   |USER|ENABLED   |

|RSSAT002                      |SIMPAPP   |COBOL   |USER|DISABLED  |

|RSSAT003                      |SIMPAPP   |COBOL   |USER|ENABLED   |

|------------------------------------------------------------------|

|---------------------------------|

| TRANSACTIONS loaded : <   4>    |

|----------------------------------------------|----|-|-|---|-|-|----------|-----|-|--------|-----|---|

|    |          |                              |    |C|C|   |R|R|          |     |T|        |     |   |

|TRAN|  GROUP   |            PROGRAM           |ALIA|M|O|PRI|E|E|  STATUS  |TASK |R|  TRAN  | TWA |MAX|

|    |          |                              |    |D|N|   |S|S|          |DATA |A|  CLASS | SIZ |ACT|

|    |          |                              |    |S|F|   |S|T|          |KEY  |C|        |     |IVE|

|----|----------|------------------------------|----|-|-|---|-|-|----------|-----|-|--------|-----|---|

|SA00|SIMPAPP   |RSSAT000                      |    |N|N|001|N|N|ENABLED   |USER |Y|        |00000|999|

|SA01|SIMPAPP   |RSSAT001                      |    |N|N|001|N|N|ENABLED   |USER |Y|        |00000|999|

|SA02|SIMPAPP   |RSSAT002                      |    |N|N|001|N|N| ENABLED   |USER |Y|        |00000|999|

|SA03|SIMPAPP   |RSSAT003                      |    |N|N|001|N|N|ENABLED   |USER |Y|        |00000|999|

|-----------------------------------------------------------------------------------------------------|

Warning: zero TSQMODEL loaded!!

CICS Runtime用のアプリケーションの削除と追加

場合により、アプリケーションのすべてのコンポーネントを、特定のマシンから完全に削除するか、別のマシンに移動したいことがあります。アプリケーションで使用するすべてのリソースが、そのアプリケーション専用の1つ以上のリソース・グループで定義されている場合、CICS Runtimeでこれらのグループを抑制し、最終的に別の場所にインストールするだけで十分です。

各CICS Runtime Tuxedoサーバーは、CLOPTオプションの-lパラメータの後に含まれる、起動時に選択およびインストールされるグループのリストを読み取ります。アプリケーションに対してグループを削除または追加するには、各CICS Runtime Tuxedoサーバーに対して、このリストからグループを削除または追加すれば十分です。

リスト4-40 ARTSTRNサーバーにおけるアプリケーションの例

ARTSTRN    SRVGRP=GRP02

            SRVID=20

            CONV=Y

            MIN=1 MAX=1 RQADDR=QKIX110 REPLYQ=Y

            CLOPT="-o /home2/work9/demo/Logs/TUX/sysout/stdout_strn

            -e /home2/work9/demo/Logs/TUX/sysout/stderr_strn -r -- -

            s KIXR -l SIMPAPP"

1つ以上のグループを追加する場合、以前に定義されたグループに対し、新しいグループを「:」文字で区切って連結する必要があります。

リスト4-41 ARTSTRNサーバーでgroup1とgroup2を追加する例

ARTSTRN    SRVGRP=GRP02

            SRVID=20

            CONV=Y

            MIN=1 MAX=1 RQADDR=QKIX110 REPLYQ=Y

            CLOPT="-o /home2/work9/demo/Logs/TUX/sysout/stdout_strn

            -e /home2/work9/demo/Logs/TUX/sysout/stderr_strn -r -- -

            s KIXR -l SIMPAPP:GROUP1:GROUP2"

グループを削除する場合、-lリストから存在するグループを削除し、残りのグループの間に「:」文字を1つだけ残します。

リスト4-42 ARTSTRNサーバーでgroup1を削除する例

ARTSTRN    SRVGRP=GRP02

            SRVID=20

            CONV=Y

            MIN=1 MAX=1 RQADDR=QKIX110 REPLYQ=Y

            CLOPT="-o /home2/work9/demo/Logs/TUX/sysout/stdout_strn

            -e /home2/work9/demo/Logs/TUX/sysout/stderr_strn -r -- -

            s KIXR -l SIMPAPP:GROUP2"

注意:

グループが削除されても、これらのグループのすべてのリソースは、論理的に抑制されているだけです。物理的にも抑制する場合、CICS Runtimeリソース構成ファイルで、グループ名を含んでいるすべての行を削除する必要があります。
グループが追加される場合、このグループのすべてのリソースが、異なるCICS Runtimeリソース構成ファイルの、そのグループ名配下に存在する必要があります。将来の問題を避けるために、他アプリケーションのグループ内ですでに宣言されているため、グループ内でリソースを省略または宣言しないでください。
グループを追加または削除する場合、各CICS Runtimeサーバーで、同じグループのリストを示すように注意します。
