Oracle Solaris 11.1 관리: SAN 구성 및 다중 경로 Oracle Solaris 11.1 Information Library (한국어) |
http://www.oracle.com/technetwork/documentation/oracle-storage-networking-190061.html의 해당 Oracle HBA 설치 설명서의 지침을 따릅니다.
자동 설치를 선택한 상태에서 설치 시 특정 장치가 설치되도록 선택하려면 Oracle Solaris 11.1 시스템를 참조하십시오.
HBA를 설치한 후 x86 기반 시스템에서 Oracle Solaris OS의 다음 DVD 설치 또는 네트워크 설치 단계를 수행하십시오.
자세한 내용은 Oracle Solaris 11.1 시스템를 참조하십시오.
자동 설치 - x86 기반 시스템의 BIOS에서 네트워크 부트를 선택하여 자동 설치를 시작할 수 있습니다. 자동 설치를 선택할 경우 7단계로 건너 뜁니다.
텍스트 설치 – 매체에서 부트하거나 설치 서버에서 부트한 경우 GRUB 메뉴에서 다음 옵션을 선택하여 텍스트 설치를 시작할 수 있습니다.
Oracle Solaris 11.1 Text Installer and command line
설치가 완료되면 설치 프로그램을 종료하고 장치를 구성할 수 있습니다.
자동 설치 – /usr/share/auto_install/default.xml 파일에 있는 다음 매니페스트 키워드로 인해 설치 후 기본적으로 시스템이 재부트되지 않습니다. 따라서 시스템 재부트 전 장치를 구성할 수 있습니다.
<auto_install> <ai_instance name="default"> . . .
이전 설치에서 다음 키워드 값을 true로 설정한 경우 시스템 재부트 전 장치를 구성할 수 있도록 이 값을 false로 변경합니다.
<auto_install> <ai_instance name="default" auto_reboot="true"> . . .
텍스트 설치 – 설치가 완료되면 설치 프로그램을 종료하는 Quit 옵션을 선택하여 장치를 구성합니다.
그림 11-1을 참조하십시오.
# luxadm display /dev/rdsk/c0t600015D0002028000000000000001142d0s2 DEVICE PROPERTIES for disk: /dev/rdsk/c0t600015D0002028000000000000001142d0s2 Vendor: SUN Product ID: SE6920 Revision: 0202 Serial Num: 00500057 Unformatted capacity: 10240.000 MBytes Read Cache: Enabled Minimum prefetch: 0x0 Maximum prefetch: 0xffff Device Type: Disk device Path(s): /dev/rdsk/c0t600015D0002028000000000000001142d0s2 /devices/scsi_vhci/disk@g600015d0002028000000000000001142:c,raw Controller /dev/cfg/c4 Device Address 213600015d207200,0 Host controller port WWN 210100e08b206812 Class primary State ONLINE Controller /dev/cfg/c11 Device Address 213600015d207200,0 Host controller port WWN 210100e08b30a2f2 Class primary State ONLINE
그림 11-1 luxadm display 명령 및 출력
그림의 다음 luxadm 명령 출력 예를 사용하여 MPxIO 기반 c#t#d#을 HBA WWN 및 배열 WWN에 매핑할 수 있습니다.
MPxIO c#t#d# = c0t600015d00020280000000000000001142d0
배열 WWN = 213600015d207200, LUN 0
HBA WWN = 210100e08b206812 and 210100e08b30a2f2
다중 경로에 사용할 각 HBA에 대해 이 단계를 수행하고 Oracle Solaris OS를 설치한 FC LUN을 부트 장치로 지정합니다. 그림 11-2 및 그림 11-3을 참조하십시오.
이 메뉴에서 배열 WWPN별로 부트 장치/LUN을 선택할 수 있습니다.

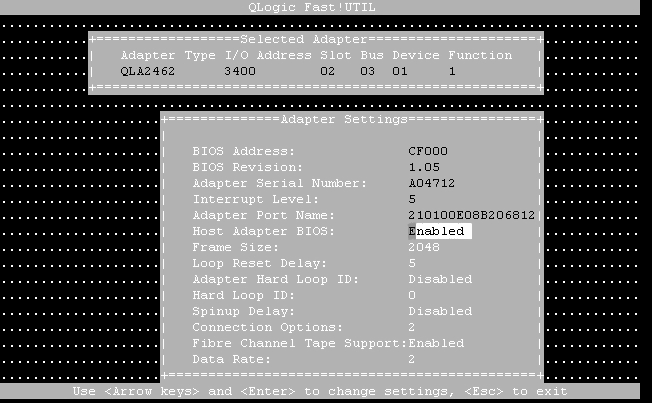

그림 11-2 HBA WWN에 대한 HBA BIOS 화면

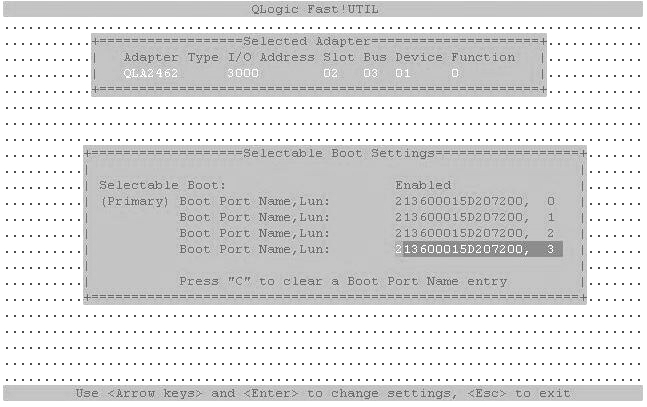

그림 11-3 FC LUN에서의 부트를 사용으로 설정하는 HBA BIOS 화면
주 -
그림에서는 다음 수정 사항을 보여 줍니다.
Selectable boot = Enabled
ARRAY WWN = 213600015d207200
ARRAY LUN = 0
HBA WWN = 210100e08b206812
