FICON 포트는 VSM 6 노드 두 개를 ELS 호스트 소프트웨어와 MVS 호스트 시스템의 VTCS 인터페이스 소프트웨어 및 Tapeplex의 RTD(Real Tape Drive)에 연결합니다. 직접 연결하거나 스위치를 통해 연결할 수 있습니다.

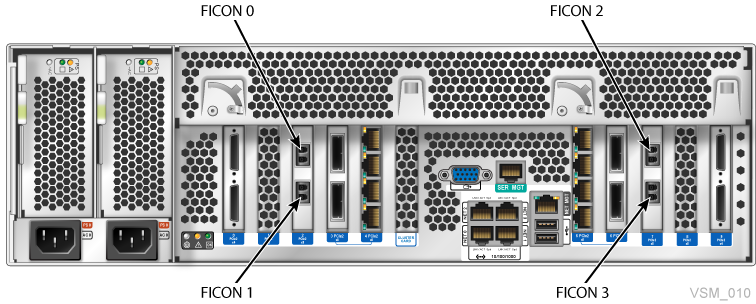

VSM 6 노드마다 4개의 FICON 포트가 있으므로 VTSS에 대해 전체 8개의 노드가 있습니다. 각 포트는 IBM CU(제어 장치) 및 IBM CH(채널 모드) 이미지를 동시에 지원하므로 스위치를 통해 연결하는 경우 각 포트가 호스트 및 RTD 모두에 연결할 수 있습니다. HOST 포트를 RTD 연결과 공유해도 논리적 경로 지정이 줄어들지 않습니다.
VSM 6 및 VTCS 간의 링크는 RTD NAME입니다.
VTCS 및 RTD 간의 링크는 연관된 드라이브 베이의 관련 DEVNO에 대한 FICON 케이블입니다.
VSM 6 CLI 명령은 VSM 6에 대한 연결을 정의합니다.
VTCS 명령은 VTCS 구성에 대한 연결을 정의합니다.
VTCS는 VSM6 CLI에 사용된 FICONPATH 명령에 대해 정의된 RTD 이름을 사용합니다.
여러 FICONPATH를 SAME RTD로 경로 지정할 수 있습니다.
물리적 RTD는 CHANIF ID가 있는 FICON 장치로 VTCS에 대해 정의됩니다.
CHANIF ID는 장치를 참조하는 데 사용되지 않지만 VTCS 구문 규칙을 충족하기 위해 제공해야 합니다. 각 CHANIF ID는 고유해야 하며 VTCS에 정의된 각 VSM 6에 대해 유효한 구문을 사용해야 합니다.
VTCS는 32개의 고유한 CHANIF ID를 허용합니다. 각 VSM 6에는 최대 32개의 정의된 물리적 RTD가 있을 수 있습니다.
다음 예제는 VSM 6 및 RTD 간의 FICON 연결을 설명합니다.
각 예제에는 다음이 포함되어 있습니다.
장치 간 연결
VSM 6에 대한 연결을 정의하는 CLI 명령
VTCS 구성에 대한 VSM 6 연결을 정의하는 VTCS 명령

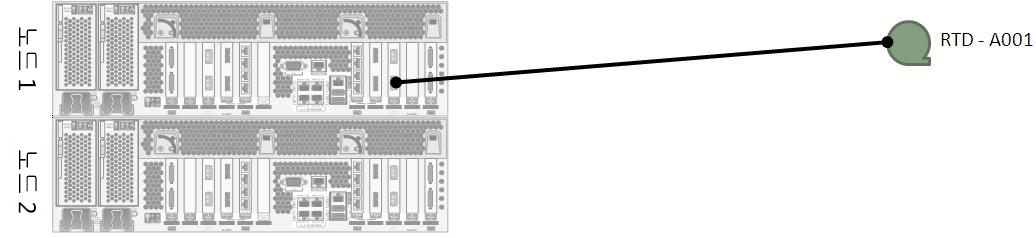

도표7-2에는 VSM 6 FICON 포트 및 RTD 간의 직접 연결이 나와 있습니다.

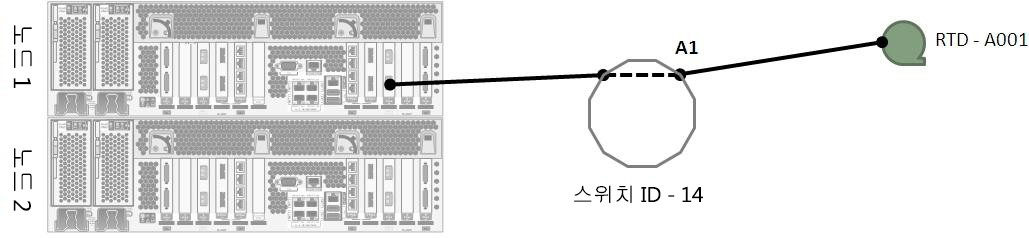

도표7-3에는 VSM 6 FICON 포트 및 RTD 간의 단일 스위치를 통한 연결이 나와 있습니다.

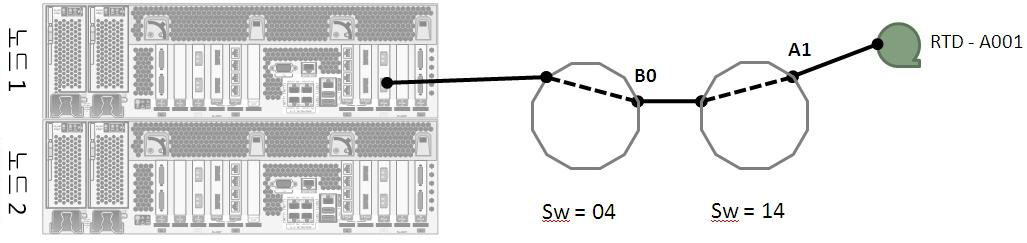

도표7-4에는 VSM 6 FICON 포트 및 RTD 간의 계단식 스위치를 통한 연결이 나와 있습니다.

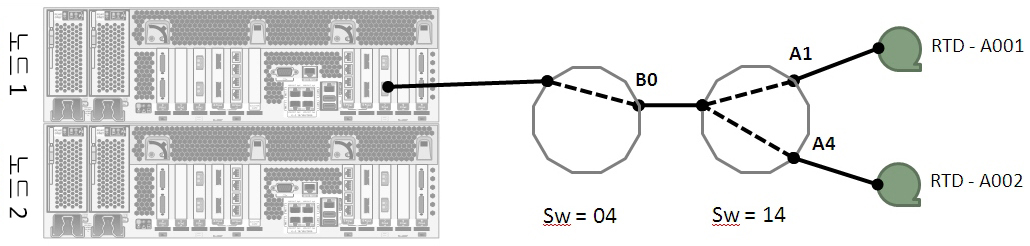

도표7-5에는 VSM 6 FICON 포트 및 2개의 RTD 간의 계단식 스위치를 통한 연결이 나와 있습니다.

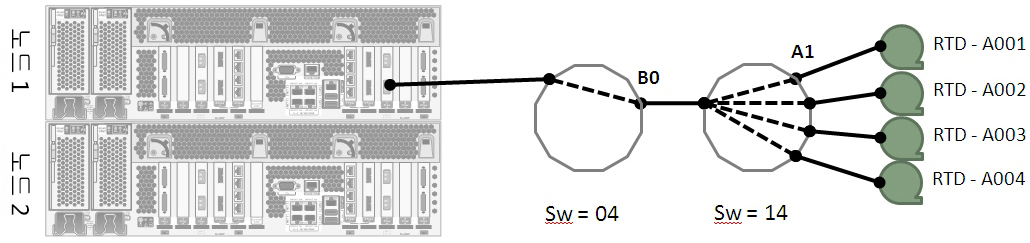

도표7-6에는 VSM 6 FICON 포트 및 4개의 RTD 간의 계단식 스위치를 통한 연결이 나와 있습니다. 단일 VSM 6 FICON 포트에 연결할 수 있는 최대 RTD 수이며 전체 포트가 8개이므로 VSM 6마다 최대 32개의 RTD가 있습니다.
vsmadmin: add ficonpath -name RTDA001 -node 1 –port 3 –domain 14 -area A1 vsmadmin: add ficonpath -name RTDA002 -node 1 –port 3 –domain 14 -area A2 vsmadmin: add ficonpath -name RTDA003 -node 1 –port 3 –domain 14 -area A3 vsmadmin: add ficonpath -name RTDA004 -node 1 –port 3 –domain 14 -area A4

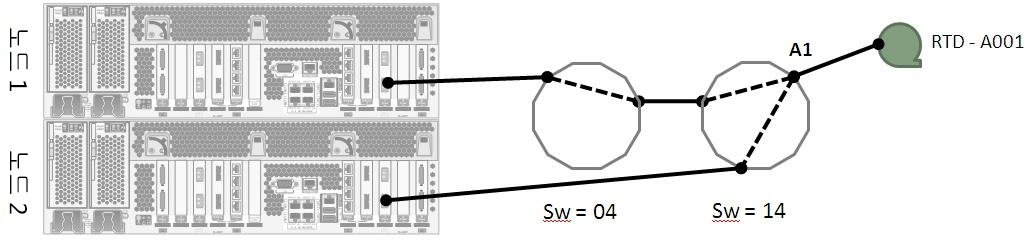

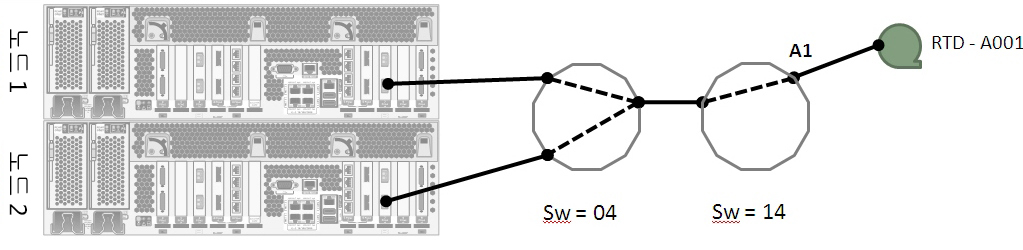

도표7-7 및 도표7-8에는 동일한 RTD에 대한 두 가지 FICON 경로가 나와 있습니다. 계단식 스위치를 통해 단일 RTD에 연결되는 별도의 VSM 6 노드에 위치한 VSM 6 FICON 포트 간 연결입니다. VTCS의 RTD에 대한 단일 정의가 있으며 VTSS는 두 가지 경로에 대한 액세스를 확인합니다.
vsmadmin: add ficonpath -name RTDA001 -node 1 –port 3 –domain 14 -area A1 vsmadmin: add ficonpath -name RTDA001 -node 2 –port 3 –domain 14 -area A1

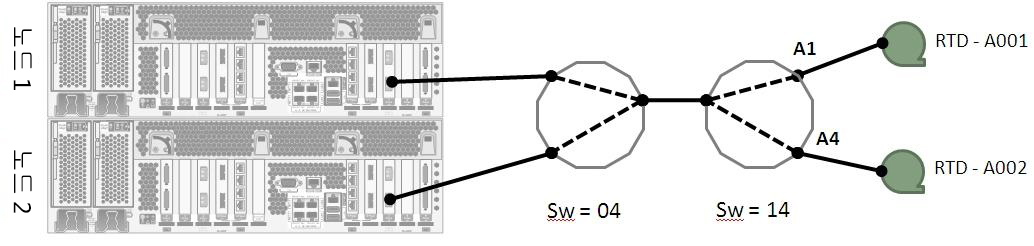

도표7-9에는 다른 RTD에 대한 두 가지 FICON 경로가 나와 있습니다. 계단식 스위치를 통해 RTD 두 개로 연결되는 별도의 VSM 6 노드에 위치한 두 개의 VSM 6 FICON 포트 간 연결입니다.
vsmadmin: add ficonpath -name RTDA001 -node 1 –port 3 –domain 14 -area A1 vsmadmin: add ficonpath -name RTDA001 -node 2 –port 3 –domain 14 -area A1 vsmadmin: add ficonpath -name RTDA002 -node 1 –port 3 –domain 14 -area A4 vsmadmin: add ficonpath -name RTDA002 -node 2 –port 3 –domain 14 -area A4

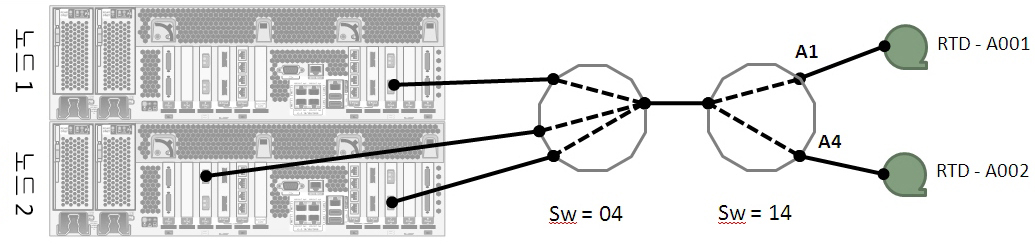

도표7-10에는 두 가지 다른 RTD에 대한 다중 FICON 경로가 나와 있습니다. 계단식 스위치를 통해 별도의 RTD 두 개로 연결되는 별도의 VSM 6 노드 두 개에 위치한 3개의 VSM 6 FICON 포트 간 연결입니다. 이 예제에서는 VSM 6에 정의된 FICON 경로 6개와 VTCS에 대해 정의된 RTD 두 개가 있습니다.
vsmadmin: add ficonpath -name RTDA001 -node 1 –port 3 –domain 14 -area A1 vsmadmin: add ficonpath -name RTDA001 -node 2 –port 0 –domain 14 -area A1 vsmadmin: add ficonpath -name RTDA001 -node 2 –port 3 –domain 14 -area A1 vsmadmin: add ficonpath -name RTDA002 -node 1 –port 3 –domain 14 -area A4 vsmadmin: add ficonpath -name RTDA002 -node 2 –port 0 –domain 14 -area A4 vsmadmin: add ficonpath -name RTDA002 -node 2 –port 3 –domain 14 -area A4
