5.2 2台のExalogicマシン・フル・ラックの接続

この項では、2台のExalogicマシン・フル・ラックを接続する方法について説明します。この項の内容は次のとおりです。

• 接続図

• 2台のExalogicマシン・フル・ラックの接続

5.2.1 接続図

図5-1に、Exalogicマシン・フル・ラックを他のExalogicマシン・フル・ラックに接続する方法を示します。

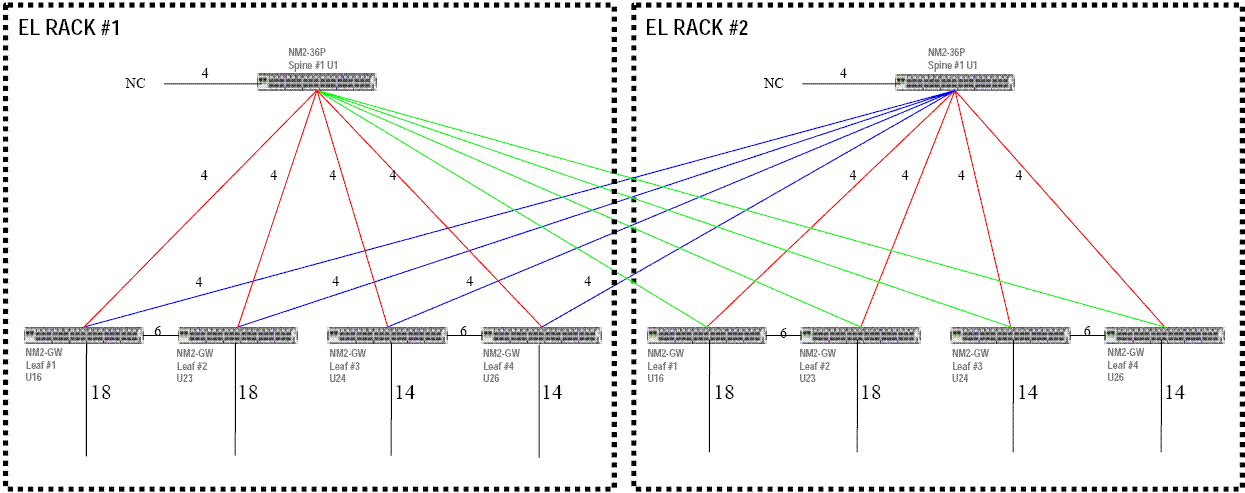

図5-1 マルチラックの使用例における2台のExalogicマシン・フル・ラック間の接続

「図5-1 マルチラックの使用例における2台のExalogicマシン・フル・ラック間の接続」の説明

Sun Network QDR InfiniBand Gateway Switch (NM2-GW) 4x4 (各Exalogicマシン・フル・ラックに4スイッチ)のクロス接続ではそれぞれのローカル・スパイン・スイッチに再接続しています(Sun Datacenter InfiniBand Switch 36 (NM2-36P))。図5-1の赤い接続線を参照してください。

さらに、各リーフ・スイッチは、他のラックのスパイン・スイッチに接続されています。たとえば、ラック1のリーフ・スイッチは、ラック2のスパイン・スイッチに接続されています。図5-1の青と緑の接続線を参照してください。

5.2.2 2台のExalogicマシン・フル・ラックの接続

Exalogicマシン・フル・ラックを他のExalogicマシン・フル・ラックに接続する手順は次のとおりです。

1. 出荷時に接続されているケーブルの取外し
2. ゲートウェイ・スイッチ間のケーブルの取外し
3. 各リーフ・スイッチをスパイン・スイッチに接続
4. Exalogicラックにある各リーフ・スイッチから別のExalogicラックにあるスパイン・スイッチへ接続

5.2.2.1 出荷時に接続されているケーブルの取外し

表5-1は、取り外す必要があるExalogicマシンの出荷時のクロス接続(ケーブル)を示しています。同じInfiniBandファブリックで接続する各Exalogicマシン・フル・ラックでこれらのケーブルを取り外します。

システムのネーミング規則は次のとおりです。Rは、Exalogicマシン・ラックまたはExadataデータベース・マシン・ラックを示します。たとえば、R1はラック1を表します。Uは、ラックでのユニットの高さを示します。たとえば、U24は、ラック・ユニット24を示します。U1はラックの最下部の位置で、U42はラックの最上部です。Exalogicマシンのラック・レイアウトの詳細は、『Oracle Exalogic Elastic Cloudマシン・オーナーズ・ガイド』を参照してください。

表5-1 Exalogicマシンでの出荷時のクロス接続の取外し

ケーブルの接続元スロット	ポート	接続先スロット	ポート	長さ
U16	0A	U26	0A	2m
U16	0B	U26	0B	2m
U16	1A	U26	1A	2m
U16	1B	U26	1B	2m
U16	2A	U24	2A	2m
U16	2B	U24	2B	2m
U16	3A	U24	3A	2m
U16	3B	U24	3B	2m
U23	0A	U24	0A	1m
U23	0B	U24	0B	1m
U23	1A	U24	1A	1m
U23	1B	U24	1B	1m
U23	2A	U26	2A	1m
U23	2B	U26	2B	1m
U23	3A	U26	3A	1m
U23	3B	U26	3B	1m

注意:

両方のExalogicマシンから、表5-1に示す、出荷時に接続されているケーブルを取り外します。

5.2.2.2 ゲートウェイ・スイッチ間のケーブルの取外し

両方のラックのゲートウェイ・スイッチ間で、ポート4A、4B、5A、5B、6Aおよび6Bに接続されているケーブルは取り除く必要があります。

5.2.2.3 各リーフ・スイッチをスパイン・スイッチに接続

表5-2は、Exalogicマシン・ラック内でリーフ・スイッチ(NM2-GW)をスパイン・スイッチ(NM2-36P)に接続するために使用する必要がある、3mケーブルを示しています。3mケーブルは、Exalogicマシンに同梱されています。互いに接続する各Exalogicマシン・フル・ラックで、リーフ・スイッチからスパイン・スイッチへ接続する必要があります。

表5-2 各リーフ・スイッチからスパイン・スイッチへの3mケーブルの接続

ケーブルの接続元スロット	ポート	接続先スロット	ポート	長さ
U26	0A	U1	1A	3m
U26	0B	U1	1B	3m
U26	1A	U1	2A	3m
U26	1B	U1	2B	3m
U24	0A	U1	3A	3m
U24	0B	U1	3B	3m
U24	1A	U1	4A	3m
U24	1B	U1	4B	3m
U23	0A	U1	5A	3m
U23	0B	U1	5B	3m
U23	1A	U1	6A	3m
U23	1B	U1	6B	3m
U16	0A	U1	7A	3m
U16	0B	U1	7B	3m
U16	1A	U1	8A	3m
U16	1B	U1	8B	3m

注意:

両方のExalogicマシンで、表5-2に示すように、リーフ・スイッチとスパイン・スイッチを接続します。

5.2.2.4 Exalogicラックにある各リーフ・スイッチから別のExalogicラックにあるスパイン・スイッチへ接続

表5-3は、各Exalogicマシン・フル・ラックのリーフ・スイッチ(NM2-GW)を別のExalogicマシン・フル・ラックのスパイン・スイッチ(NM2-36P)に接続するために使用する必要がある、5m(以上)のケーブルを示しています。5mケーブルは、Exalogicマシンに同梱されています。

表5-3 一方のラックのリーフ・スイッチから2番目のラックのスパイン・スイッチへの5mケーブルの接続

ケーブルの接続元スロット	ポート	接続先スロット	ポート	長さ
R1-U26	2A	R2-U1	9A	5m
R1-U26	2B	R2-U1	9B	5m
R1-U26	3A	R2-U1	10A	5m
R1-U26	3B	R2-U1	10B	5m
R1-U24	2A	R2-U1	11A	5m
R1-U24	2B	R2-U1	11B	5m
R1-U24	3A	R2-U1	12A	5m
R1-U24	3B	R2-U1	12B	5m
R1-U23	2A	R2-U1	13A	5m
R1-U23	2B	R2-U1	13B	5m
R1-U23	3A	R2-U1	14A	5m
R1-U23	3B	R2-U1	14B	5m
R1-U16	2A	R2-U1	15A	5m
R1-U16	2B	R2-U1	15B	5m
R1-U16	3A	R2-U1	16A	5m
R1-U16	3B	R2-U1	16B	5m

注意:

表5-3に示すように、各Exalogicマシン・フル・ラックのリーフ・スイッチを他のExalogicマシン・フル・ラックのスパイン・スイッチに接続します。

他のExalogicとExalogic間の使用例のネットワーク接続ダイアグラムについては、「ExalogicとExalogic間の使用例のマルチラック配線ダイアグラム」を参照してください。
