5 ケーブルおよび電源コードの接続

この章の内容は次のとおりです。

ネットワークのポートおよびインタフェースの特定

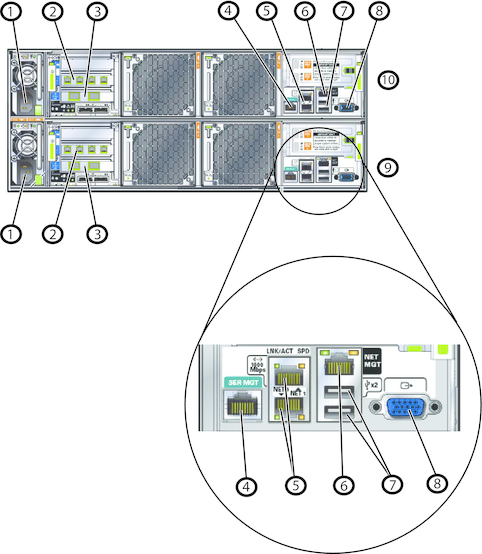

Oracle Database Applianceでは、2つのサーバー・ノード(システム・コントローラとも呼ぶ)が提供されています。各サーバー・ノードのネットワークのポートおよびインタフェースの場所の詳細は、次の図を参照してください。

コールアウト

ラベル

イーサネット

ボンド

説明

電源コネクタ。

PCIe 1

Eth 7、6、5、4 (左から右)

bond1、bond2

Eth4およびEth5はbond1、Eth6およびEth7はbond2として構成されます。これらのポートは、個別バックアップ、障害時リカバリ、およびネットワーク管理に使用されます。

PCIe 0

Eth8、Eth9

xbond0

2つの10–GbEポート。

10–GbEネットワークに接続されているシステムの場合、これらのポートをパブリック・ネットワークに接続するか、専用ネットワーク(たとえばバックアップ用など)に接続します。

10–GbEポートを直接、1–GbEネットワークに接続することはできません。10–GbEポートはスイッチ経由で1–GbEネットワークに接続できますが、この場合、ポートはスイッチの速度で動作します。

注意 - 10–GbEネットワークに接続されているシステムは、10–GbEポートまたは1–GbEポートのいずれかを経由してパブリック・ネットワークにアクセスできる必要があります。

注意 - これらのコネクタには、10–GbE SFP (small form factor plug)プラグが必要です。

SerMgt

Oracle ILOMおよびシステム・コンソールへのシリアル・コネクタ。

Net0、Net1

Eth2、Eth3

bond0

2つの1-GbEポート。1–GbEネットワークに接続されているシステムでは、これらのポートをパブリック・ネットワークに接続します。

注意 - 1–GbEネットワークに接続されているシステムの場合、1–GbEポートをパブリック・ネットワークに接続する必要があります。

NetMgt

Oracle ILOMのイーサネット接続。

USB

システム・コンソールへの接続に使用されます。

注意 - サーバー・ノード0のコンソールのみに接続します。

ビデオ

システム・コンソールへの接続に使用されます。

サーバー・ノード (システム・コントローラ) 0。

サーバー・ノード (システム・コントローラ) 1。

注意 - bond1、bond2および残りの未使用のパブリック・ネットワーク・インタフェース(パブリック・ネットワークの選択によって異なるXbond0またはbond0のいずれか)は、個別のバックアップ、障害時リカバリ、管理ネットワークなどの他の用途にオプションで使用できます。

システムの配線

この項では、システムの配線に関する3つの項目について説明します。

電源コードの接続手順

2本のシステム電源コードを接地した電源コンセントおよびシステム[1, 2]のバック・パネルのACコネクタに接続します。
電源が接続されると、システムがスタンバイ電源モードになります。

注意 - N+1の電源の冗長性を維持するには、各電源コードを別々の回路に接続してください。
サーバー・ノードがスタンバイ電源モードであることを確認します。
- スタンバイ電源モードでは、サーバー・ノード・フロント・パネルのサービス・プロセッサ(SP)ステータスLEDが緑色に点灯して、ゆっくりとした点滅から常時点灯になり、サーバー・ノード・フロント・パネルの電源/OK LEDが緑色に点灯して、スタンバイの点滅になります。

  電源コードがAC電源に接続された後、電源/OK LEDがスタンバイの点滅になるまで約5分かかる場合があります。

  スタンバイ電源モードでは、サーバー・ノードのサービス・プロセッサはアクティブですが、サーバー・ノードのホストはオフです。

  注意 - SP OK LEDが暗いままか、濃い黄色で表示される場合、サービス担当者に連絡してください。
- 数分後、SPログイン・プロンプトが端末デバイスに表示されます。システムがまだ初期化されていないか、電源が投入されていないので注意してください。

  SPログイン・プロンプトが表示されると、主電源//OK LEDがスタンバイ・パターンでゆっくりと点滅し、SPが主電源を投入する準備ができたことを示します。
- この時点で、電源は、SPボードおよび電源ファンにのみ供給されます。主電源をシステムに投入する方法の詳細は、「システムへの主電源の投入」を参照してください。

最小のネットワーク接続のシステムを配線する手順

サーバー・ノード0およびサーバー・ノード1の最小ネットワーク接続の場合、電源コードを接続し、イーサネット・ケーブルを1-GbEまたは10-GbEネットワーク・ポートのいずれかに接続します。ケーブルの場所は、「ネットワークのポートおよびインタフェースの特定」を参照してください。

2本のシステム電源コードを接地した電源コンセントおよびシステムのバック・パネルのACコネクタに接続します。
システムに電源を投入すると、緑色のSP OK LEDが約5分間点滅してから、常時点灯になります。これは、コントローラがOracle ILOMがアクティブでホストがオフになっているスタンバイ電源モードであることを示します。

各サーバー・ノードについて、次のいずれかを実行します。

1–GbEネットワークに接続されているシステムの場合、Net0およびNet1とパブリック・ネットワーク・スイッチの間でイーサネット・ケーブルを接続します。

10-GbEネットワークに接続されているシステムの場合、次のどちらかを実行します。

PCIe 0の2つのコネクタとパブリック・ネットワーク・スイッチの間に光ファイバ・ケーブルまたは銅ケーブルを接続します。

パブリック・ネットワークをNet0およびNet1に接続します。

これによって10–GbEコネクタを、個別バックアップ、障害時リカバリ、およびネットワーク管理のための外部アクセスなどの他の目的に使用できます。

注意 - 10–GbEコネクタには、10–GbE SFP (small form factor plug)プラグが必要です。

関連項目

Oracle ILOM接続性のシステムの配線手順

また、Oracle ILOM接続性のシステムも配線できます。構成に応じて、各サーバー・ノードに対して次のポートに接続します。

ポートの場所は、「ネットワーク・ポートおよびインタフェースの特定」を参照してください。
Oracle ILOMへのアクセス手順は、「Oracle ILOMの使用」を参照してください。

リモート・イーサネット・アクセス用にOracle ILOMのケーブルを配線するには、イーサネット・ケーブルをNetMgtに接続します。
注意 - SPは、デフォルトでNetMgt(帯域外)ポートを使用します。SPを構成して、システムの10/100/1000イーサネット・ポート(サーバー・ノードごとに2つ)のいずれかをかわりに共有できます。SPは、構成されたイーサネット・ポートのみ使用します。
シリアル・アクセス用にOracle ILOMのケーブルを配線するには、シリアル・ヌル・モデム・ケーブルをSerMgtに接続し、端末または端末エミュレータを取り付けます。
