10 コネクタのピン配列
この付録では、システム・バック・パネルのポートとピンの配置の参考情報を提供します。
この付録の内容は次のとおりです。
サーバーのバック・パネルのポートの位置は、「システムのバック・パネルの機能」を参照してください。
シリアル管理ポート・コネクタ
各サーバー・ノード(システム・コントローラとも呼ばれます)には、シリアル管理コネクタ(SER MGT)が1つあります。これは、マザーボード上にあるRJ-45コネクタで、バック・パネルからアクセスします。このポートは、システム・コンソールへのデフォルト接続です。次の図ではピンの配列を示し、次の表ではピンについて説明しています。
ピンの説明
|
|
|
1 |
CTS |
送信可 |
2 |
DCD |
データ・キャリア検出 |
3 |
TXD |
送信データ |
4 |
GND |
信号グランド |
5 |
GND |
信号グランド |
6 |
RXD |
受信データ |
7 |
DTR |
データ端末レディー |
8 |
RTS |
送信レディ |
|
ネットワーク管理ポート・コネクタ
各サーバー・ノードには、ネットワーク管理コネクタ(NET MGT)が1つあります。これは、マザーボード上にあるRJ-45コネクタで、バック・パネルからアクセスします。このポートは、使用する前に構成の必要があります。次の図ではピンの配列を示し、次の表ではピンについて説明しています。
ピンの説明
|
|
|
1 |
TX+ |
送信データのプラス側 |
2 |
TX– |
送信データのマイナス側 |
3 |
RX+ |
受信データのプラス側 |
4 |
NC |
接続なし |
5 |
NC |
接続なし |
6 |
RX- |
受信データのマイナス側 |
7 |
NC |
接続なし |
8 |
NC |
接続なし |
|
ビデオ・コネクタ

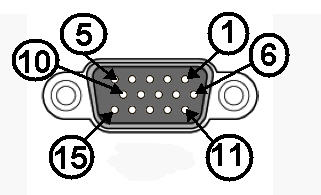

各サーバー・ノードには、マザーボード上にビデオ・コネクタ(VGA)ポートが1つあります。VGAポートはHD-15コネクタです。次の図ではピンの配列を示し、次の表ではピンについて説明しています。
ピンの説明
|
|
|
|
|
|
1 |
RED |
赤ビデオ |
9 |
+5V |
+5V |
2 |
GRN |
緑ビデオ |
10 |
S_GND |
同期リターン(グランド) |
3 |
BLU |
青ビデオ |
11 |
ID0 |
ID0 (グランド) |
4 |
ID2 |
ID2 (グランド) |
12 |
ID1/SDA |
VGA 12Cシリアル・データ |
5 |
GND |
信号グランド |
13 |
HSYNC |
水平同期 |
6 |
R_GND |
赤ビデオ・リターン(グランド) |
14 |
VSYNC |
垂直同期 |
7 |
G_GND |
緑ビデオ・リターン(グランド) |
15 |
ID3/SCL |
VGA I2Cシリアル・クロック |
8 |
B_GMD |
青ビデオ・リターン(グランド) |
|
|
| |
USBコネクタ
各サーバー・ノードには、マザーボード上にユニバーサル・シリアル・バス(USB)ポートが2つあります。ポートには、システム・バック・パネルからアクセスできます。次の図ではピンの配列を示し、次の表ではピンについて説明しています。
ピンの説明
|
|
|
1 |
+5V |
+5V電源 |
2 |
Data- |
データ用差動ペアのマイナス側 |
3 |
Data+ |
データ用差動ペアのプラス側 |
4 |
Gnd |
信号グランド |
|
ギガビット・イーサネット・コネクタ
各サーバー・ノードには、マザーボード上にRJ-45ギガビット・イーサネット・コネクタ(NET0、NET1)が2つあります。これらのコネクタには、サーバー・ノードのバック・パネルからアクセスできます。イーサネット・インタフェースは、10Mビット/秒、100Mビット/秒および1000Mビット/秒で動作します。次の図ではピンの配列を示し、次の表ではピンについて説明しています。
ピンの説明
|
|
|
1 |
TP0+ |
データ・ペア0のプラス側 |
2 |
TP0- |
データ・ペア0のマイナス側 |
3 |
TP1+ |
データ・ペア1のプラス側 |
4 |
TP2+ |
データ・ペア2のプラス側 |
5 |
TP2- |
データ・ペア2のマイナス側 |
6 |
TP1- |
データ・ペア1のマイナス側 |
7 |
TP3+ |
データ・ペア3のプラス側 |
8 |
TP3- |
データ・ペア3のマイナス側 |
|
