Présentation du HBA universel
Le HBA universel Sun Storage 16 Gb FC PCIe Universal HBA, Emulex d'Oracle (numéro de référence marketing 7101684) est un adaptateur de bus hôte universel profil bas PCIe autonome. Ce HBA est considéré comme universel car il s'agit d'une carte configurable dont le mode du protocole de fonctionnement peut changer : selon les transcepteurs et les câbles optiques insérés et connectés au HBA, il peut faire office de HBA FC 16 Gb à deux ports ou de HBA CNA 10 GbE à deux ports.
La carte est connectée à un bus PCI Express à huit voies, les huit voies prenant en charge deux ports de média optique Fibre Channel (FC) ou deux ports de média optique Fibre Channel over Ethernet (FCoE). Chaque port FC indépendant fonctionne à 16 Gb/s et intègre une fonction de négociation automatique 16/8/4. Chaque port FCoE fonctionne à 10 Gb/s. Vous pouvez configurer les trois options suivantes :
-
Option 10 GbE FCoE — Version de la carte qui fournit des fonctionnalités d'adaptateur réseau convergé ExpressModule FCoE 10 GbE Twin-Ax (ou cuivre). Aucun module optique n'est installé sur cet adaptateur réseau convergé.
-
Option 16 Gb FC optics — Version de la carte dotée de modules optiques FC 16 Gb (numéro de référence marketing des modules optiques : 7101686) installés sur le connecteur SFP+ de la carte, fournissant des fonctionnalités d'adaptateur de bus hôte ExpressModule Fibre Channel 16 Gb à ondes courtes.
-
Option 10 GbE FCoE optics — Version de la carte dotée de modules optiques 10 GbE (numéro de référence marketing des modules optiques : 7101688) installés sur le connecteur SFP+ de la carte, fournissant des fonctionnalités d'adaptateur réseau convergé ExpressModule FCoE 10 GbE à courte portée.

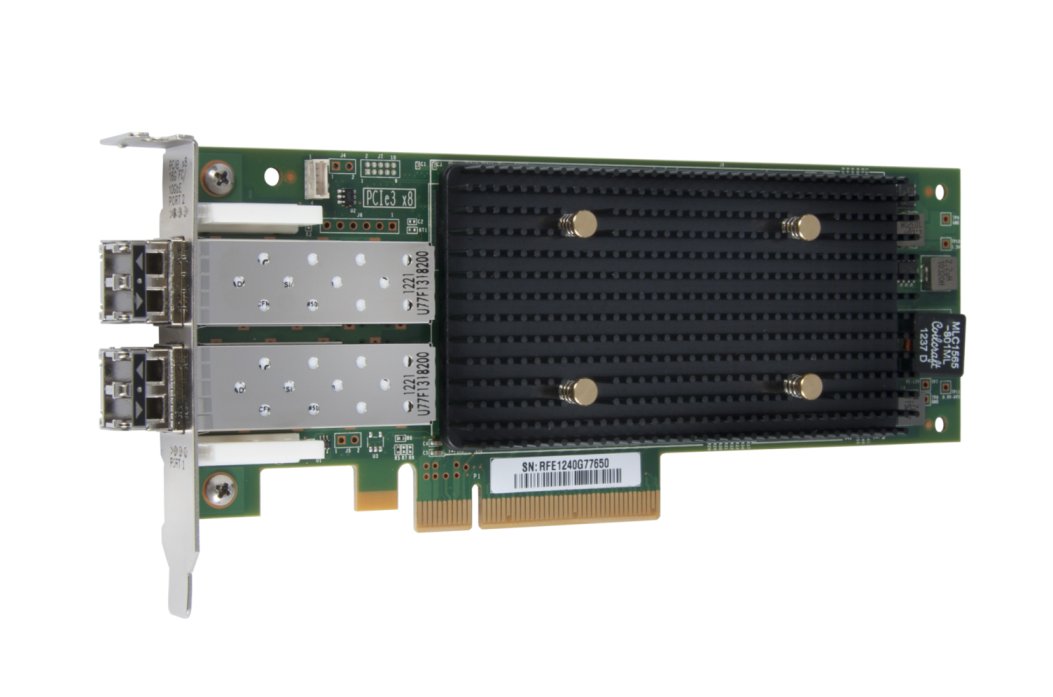

L'image suivante illustre le HBA universel Sun Storage 16 Gb FC PCIe Universal HBA, Emulex :
