A VLE 配置示例

本附录包含以下配置示例(所有示例均为直接连接,不使用交换机):

"VLE 配置示例"显示了以下示例所使用的 VLE GUI 屏幕。

VLE GUI 配置屏幕

以下各节介绍用于配置本附录中示例的 VLE GUI 配置屏幕。有关 VLE GUI 的更多信息,请参见《VLE Installation, Configuration, and Service Guide》。

"Port Card Configuration" 选项卡

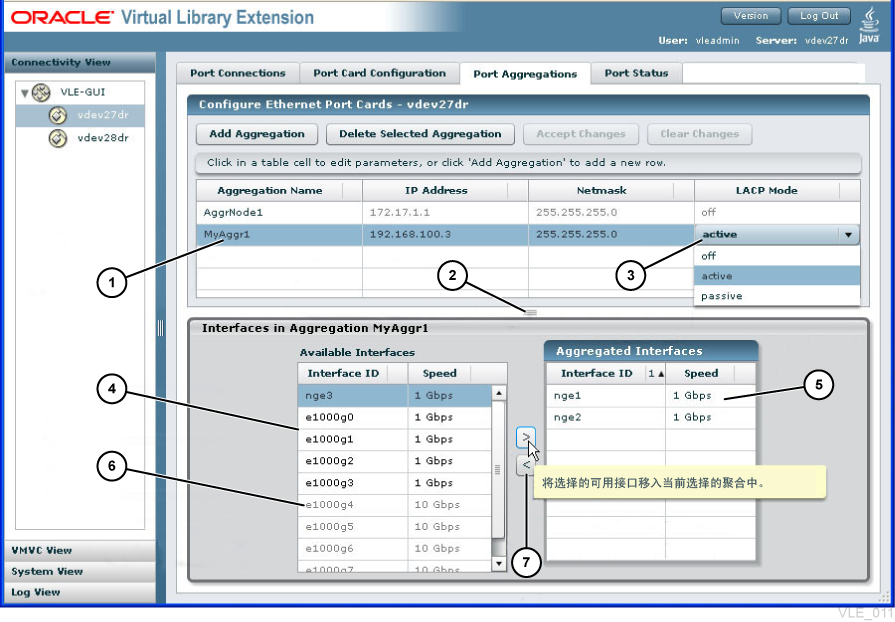

图 A-1 显示了所有示例中都使用的 Port Card Configuration 选项卡。假定使用默认 Netmask 值,Port’s Host Name 字段使用任意值。每个示例的表提供了对应于 Interface ID 字段值的 IP Address复选框("Replication"、"UUI" 和 "Remote")值。

图 A-1 中:

1-当前选定的聚合。

2-向上拖动或向下拖动可调整窗格大小。

3-包含选项的下拉选择列表。

4-聚合的可用端口接口池。

5-当前选定聚合中的接口。

6-聚合的速度错误时灰显的端口。

7-使用箭头按钮可将接口移入和移出聚合。

图 A-1 "Port Card Configuration" 选项卡

周围文本对 图 A-1 进行了说明。

"Create New Route/Destination" 对话框

图 A-2图 A-3。在"示例 3:VLE 到 VLE 的复制"中需要使用以下对话框之一。

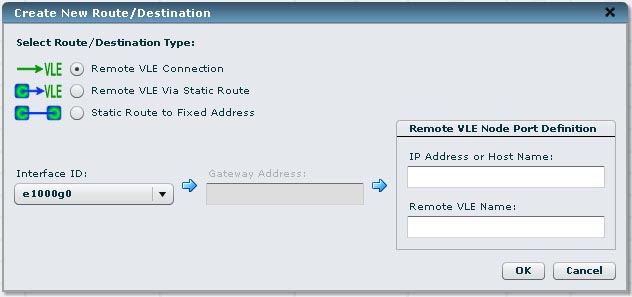

图 A-2 "Create New Route/Destination" 对话框-远程 VLE

周围文本对 图 A-2 进行了说明。

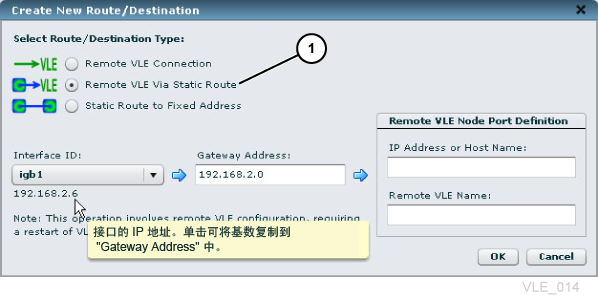

图 A-3 "Create New Route/Destination" 对话框-远程 VLE,静态路由

周围文本对 图 A-3 进行了说明。

1-此选择将修改可用的输入字段

示例 1:一个 VTSS 连接到一个 VLE

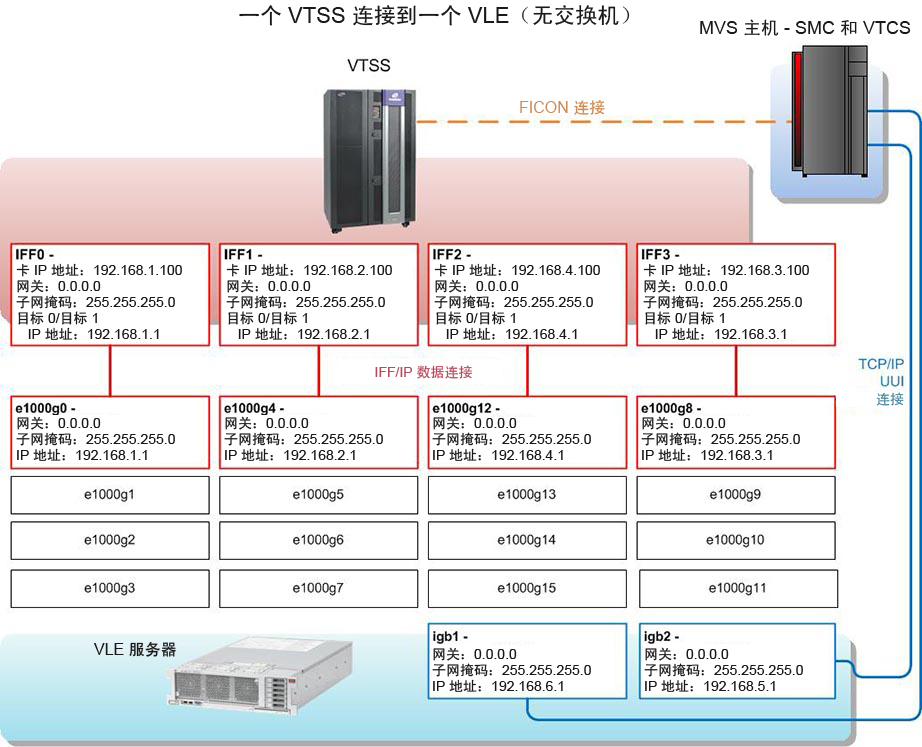

图 A-4 示例 1:一个 VTSS 连接到一个 VLE

周围文本对 图 A-4 进行了说明。

图 A-4表 A-1 所示,在此一个 VTSS 连接到一个 VLE 的示例中,每个 IFF 卡上有两个目标连接到 VLE 上的单个端口,其中的 IP 地址必须匹配。请注意,IP 地址的第三个八位字节对于每个 IFF 卡到 VLE 端口的连接都是唯一的,因此这些连接可共享唯一的子网。

在每个 IFF 卡上使用两个目标可优化性能,因为每个目标均代表一个套接字,从而实现在同一 IFF 卡上同时进行迁移和调回。两个目标可优化性能,但在每个 IFF 卡上向同一 VLE 端口分配两个以上目标却不会提高性能。

表 A-1 示例 1 配置值

IFF 卡和目标

IPIF 值

接口 ID

IP 地址

复选框

数据连接


IFF0

目标 0

0A:0

igb4

192.168.1.1

复制

IFF0

目标 1

0A:1

IFF1

目标 0

0I:0

igb8

192.168.2.1

IFF1

目标 1

0I:1

IFF2

目标 0

1A:0

igb16

192.168.4.1

IFF2

目标 1

1A:1

IFF3

目标 0

1I:0

igb12

192.168.3.1

IFF3

目标 1

1I:1

UUI 连接




igb1

192.168.6.1

UUI



igb2

192.168.5.1


示例 2:四个 VTSS 连接到一个 VLE

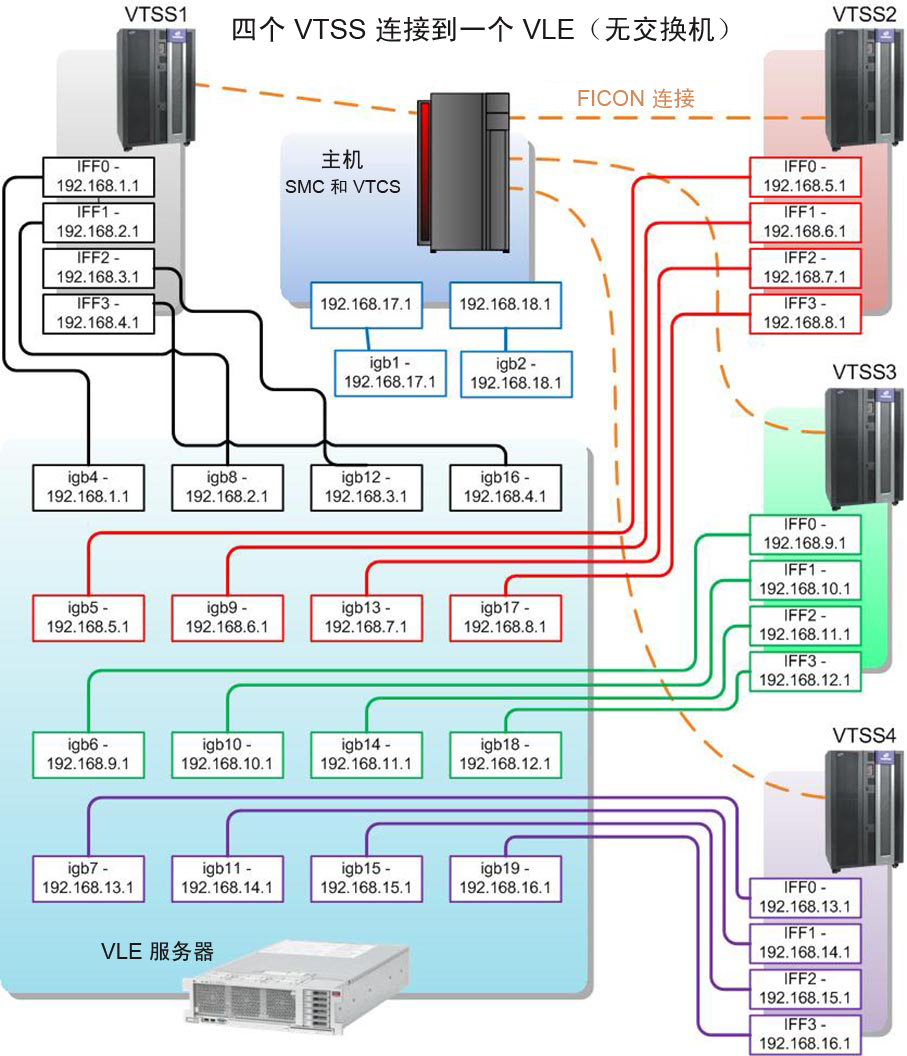

图 A-5 示例 2:四个 VTSS 连接到一个 VLE

周围文本对 图 A-5 进行了说明。

图 A-5表 A-2 所示,在此四个 VTSS 连接到一个 VLE 的示例中,每个 IFF 目标到 VLE 端口的连接(其中的 IP 地址必须匹配)均位于自己的唯一子网上,每个子网用不同颜色来显示(UUI 连接显示为蓝色)。

表 A-2 示例 2 配置值

VSM5

IFF 卡和目标

IPIF 值

接口 ID

IP 地址

复选框

数据连接


VTSS1

IFF0

目标 0

0A:0

igb4

192.168.1.1

复制

IFF1

目标 0

0I:0

igb8

192.168.2.1

IFF2

目标 0

1A:0

igb12

192.168.3.1

IFF3

目标 0

1I:0

igb16

192.168.4.1

VTSS2

IFF0

目标 0

0A:0

igb5

192.168.5.1

IFF1

目标 0

0I:0

igb9

192.168.6.1

IFF2

目标 0

1A:0

igb13

192.168.7.1

IFF3

目标 0

1I:0

igb17

192.168.8.1

VTSS3

IFF0

目标 0

0A:0

igb6

192.168.9.1

IFF1

目标 0

0I:0

igb10

192.168.10.1

IFF2

目标 0

1A:0

igb14

192.168.11.1

IFF3

目标 0

1I:0

igb18

192.168.12.1

VTSS4

IFF0

目标 0

0A:0

igb7

192.168.13.1

IFF1

目标 0

0I:0

igb11

192.168.14.1

IFF2

目标 0

1A:0

igb15

192.168.15.1

IFF3

目标 0

1I:0

igb19

192.168.16.1

UUI 连接





igb1

192.168.17.1

UUI




igb2

192.168.18.1


示例 3:VLE 到 VLE 的复制

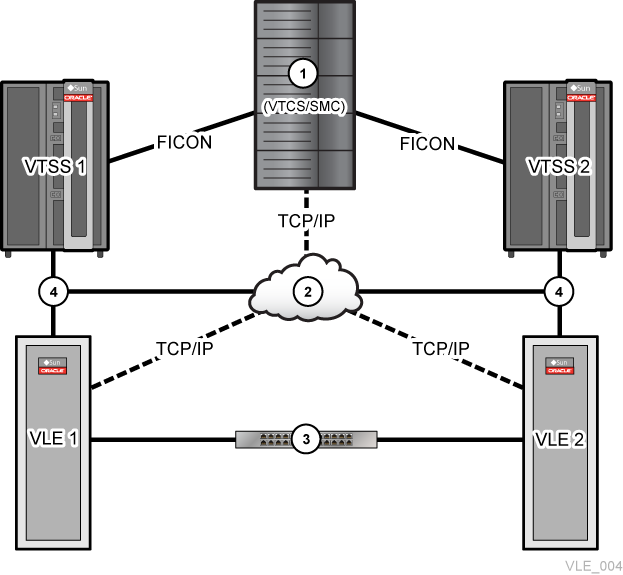

图 A-6 示例 3:VLE 到 VLE 的复制

周围文本对 图 A-6 进行了说明。

图 A-6表 A-3 中的示例值所示,在此两个 VTSS 到两个 VLE、VLE 到 VLE 的复制示例中:

  • 每个 VTSS 均连接到 MVS 主机 (1) 并交叉连接到每个 VLE 以实现 VTSS 到 VLE 的复制(4 表示 VTSS 到 VLE TCP/IP 的连接,2 表示 1GigE TCP/IP 网络)。

  • VLE 通过包含 10 GigE 交换机 (3) 的网络彼此连接。

因此,每个 VTSS 均可将单独的 VTV 副本迁移到各个 VLE,从而提供一个冗余/高可用性解决方案(类似于群集化 VTSS)。默认行为可以是通过 VLE 到 VLE 的连接进行第二次复制。要为第二次复制强制执行 VTSS 到 VLE 的迁移,可以使用 STORCLAS FROMLST 参数。有关更多信息,请参见《配置 VLE 的主机软件》。

表 A-3 示例 3 配置值

VSM5

IFF 卡和目标

IPIF 值

VLE,接口 ID

IP 地址

复选框

VLE 到 VTSS 数据连接

复制

VTSS1

IFF0 目标 0

0A:0

VLE1,igb4

192.168.1.1

IFF1 目标 0

0I:0

VLE1,igb8

192.168.2.1

IFF2 目标 0

1A:0

VLE1,igb12

192.168.3.1

IFF3 目标 0

1I:0

VLE1,igb16

192.168.4.1

IFF0 目标 1

0A:1

VLE2,igb4

192.168.5.1

IFF1 目标 1

0I:1

VLE2,igb8

192.168.6.1

IFF2 目标 1

1A:1

VLE2,igb12

192.168.7.1

IFF3 目标 1

1I:1

VLE2,igb16

192.168.8.1

VSM5

IFF 卡和目标

IPIF 值

VLE,接口 ID

IP 地址

复选框

VLE 到 VTSS 数据连接


VTSS2

IFF0

目标 0

0A:0

VLE1,igb5

192.168.9.1

复制

IFF1

目标 0

0I:0

VLE1,igb9

192.168.10.1

IFF2

目标 0

1A:0

VLE1,igb13

192.168.11.1

IFF3

目标 0

1I:0

VLE1,igb17

192.168.12.1

IFF0

目标 1

0A:1

VLE2,igb5

192.168.13.1

IFF1

目标 1

0I:1

VLE2,igb9

192.168.14.1

IFF2

目标 1

1A:1

VLE2,igb13

192.168.15.1

IFF3

目标 1

1I:1

VLE2,igb17

192.168.16.1

VLE 到 VLE 数据连接





VLE1,ixgbe1

192.168.17.1

远程




VLE1,ixgbe3

192.168.18.1




VLE2,ixgbe1

192.168.17.2




VLE2,ixgbe3

192.168.18.2

UUI 连接





VLE1,igb1

192.168.19.1

UUI




VLE1,igb2

192.168.20.1




VLE2,igb1

192.168.21.1




VLE2,igb2

192.168.22.1


示例 4:一个 VTSS 连接到一个三节点 VLE

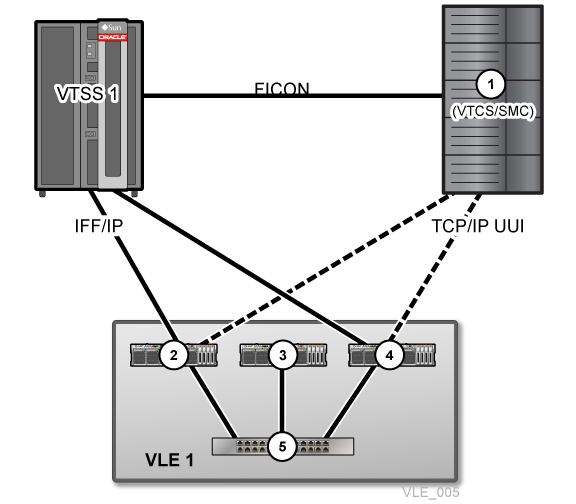

图 A-7 示例 4:一个 VTSS 连接到一个三节点 VLE

周围文本对 图 A-7 进行了说明。

表 A-4 中的示例值所示,在此一个 VTSS 连接到一个三节点 VLE 的示例中:

  • 10 GigE 交换机 (5) 提供内部网络,以便在构成 VLE1 的节点之间实现数据交换,其中 2 表示节点 1,3 表示节点 2,4 表示节点 3。

  • 为提供冗余,节点 13 都使用 IFF/IP 连接与 VTSS 进行数据交换并使用 TCP/IP UUI 连接访问大型主机。

  • 节点 3 为数据系统信息库,无大型主机 (1) 或 VTSS 连接。

表 A-4 示例 4 配置值

IFF 卡和目标

IPIF 值

VLE 节点,接口 ID

IP 地址

复选框

数据连接

复制

IFF0

目标 0

0A:0

节点 1,igb4

192.168.1.1

IFF0

目标 1

0A:1

IFF1

目标 0

0I:0

节点 1,igb8

192.168.2.1

IFF1

目标 1

0I:1

IFF2

目标 0

1A:0

节点 3,igb4

192.168.3.1

IFF2

目标 1

1A:1

IFF3

目标 0

1I:0

节点 3,igb8

192.168.4.1

IFF3

目标 1

1I:1

UUI 连接




节点 1,igb1

192.168.5.1

UUI



节点 3,igb2

192.168.6.1
