B VLE 链路聚合示例

本附录包含以下链路聚合示例：

"VLE GUI 配置屏幕"显示了以下示例所使用的 VLE GUI 屏幕。

VLE GUI 配置屏幕

以下各节显示了用于配置本附录中示例的 VLE GUI 配置屏幕。有关 VLE GUI 的更多信息，请参见《VLE Installation, Configuration, and Service Guide》。

图 B-1 "Port Aggregations" 选项卡

图 B-1 显示了所有示例中都使用的 Port Aggregations 选项卡。

1－当前选定的聚合。

2－向上拖动或向下拖动可调整窗格大小。

3－包含选项的下拉选择列表。

4－聚合的可用端口接口池。

5－当前选定聚合中的接口。

6－聚合的速度错误时灰显的端口。

7－使用箭头按钮可将接口移入和移出聚合。

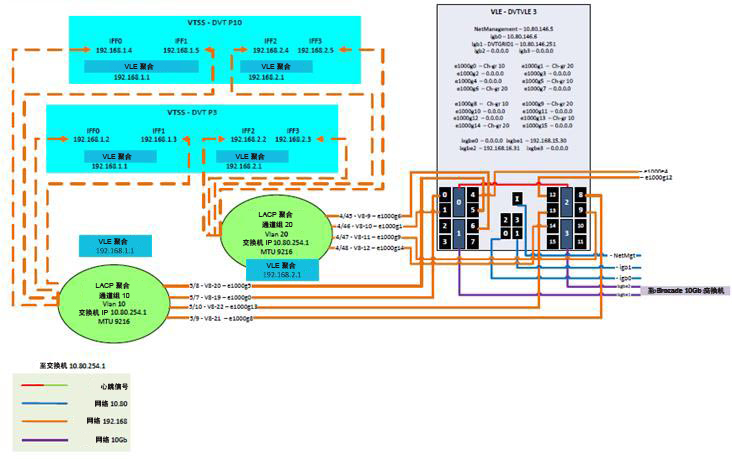

图 B-2 示例 1：单节点 VLE 连接到两个 VTSS

图 B-2 显示了一个连接到两个 VSM5 的单节点 VLE，具体如下：

端口 igb4、igb9、igb12 和 g1000g13 均聚合到交换机的通道组 10（IP 地址为 192.168.1.1），并且该聚合连接到每个 VSM5 的 IFF0 和 IFF1 卡。
端口 igb4、igb8、igb13 和 igb18 均聚合到交换机的通道组 20（IP 地址为 192.168.2.1），并且该聚合连接到每个 VSM5 的 IFF2 和 IFF3 卡。

请注意此配置与非聚合配置相比有以下优势：

简化了配置：VLE 只需要两个 IP 地址（192.168.1.1 和 192.168.2.1）。
提供了容错能力：在 VLE 中平均地横向配置到每个聚合的链路，以防止在网络适配器发生故障时聚合中断。此外，两个聚合均向 VSM5 提供服务，这样，如果一个聚合发生故障，另一个聚合仍可继续连接到 VSM5。
负载平衡和带宽优化：每个聚合均由四个单独的链路组成，以便分散通信负载并优化带宽。

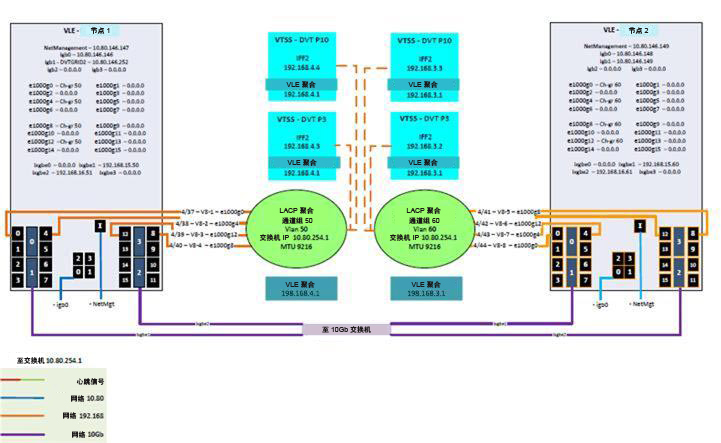

图 B-3 双节点 VLE 连接到两个 VTSS

图 B-3 显示了一个连接到两个 VSM5 的双节点 VLE，具体如下：

节点 1 的端口 igb4、igb8、igb12 和 g1000g12 均聚合到交换机的通道组 50（IP 地址为 192.168.4.1），并且该聚合连接到每个 VSM5。
节点 2 的端口 igb4、igb8、igb12 和 g1000g12 均聚合到交换机的通道组 60（IP 地址为 192.168.3.1），并且该聚合连接到每个 VSM5。

请注意此配置与非聚合配置相比有以下优势：

简化了配置：VLE 只需要两个 IP 地址（192.168.4.1 和 192.168.3.1）。
提供了容错能力：在各个节点之间平均地横向配置到每个聚合的链路，以防止在网络适配器发生故障时聚合中断。此外，两个聚合均向 VSM5 提供服务，这样，如果一个聚合发生故障，另一个聚合仍可继续连接到 VSM5。最后，各个节点均向各个 VSM5 提供服务，从而提供了额外的冗余。

负载平衡和带宽优化：每个聚合均由四个单独的链路组成，以便分散通信负载并优化带宽。
