전원 코드 연결

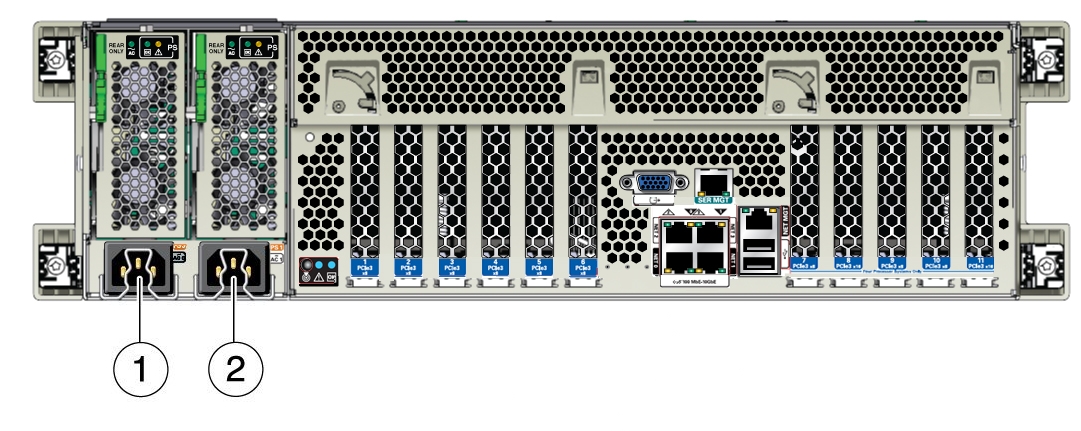

이 절차에 따라 서버에 전원 코드를 연결하십시오. 전원 코드를 연결하면 서버가 대기 전원 모드로 전환됩니다. 다음 그림은 AC 전원 커넥터의 위치를 보여줍니다.
|
|
|
1
|
케이블 클립이 포함된 전원 공급 장치 0 AC 입력 커넥터
|
|
2
|
케이블 클립이 포함된 전원 공급 장치 1 AC 입력 커넥터
|
|
주 ‐
2개 CPU 시스템은 로우 라인 100~127VAC 또는 하이 라인 200~240VAC 소스로 작동합니다. 4개 CPU 시스템은 하이 라인 200~240VAC 소스로만 작동합니다.
-
2개의 접지된 서버 전원 코드를 접지된 전기 콘센트에 연결합니다.
-
2개의 서버 전원 코드를 서버 후면 패널의 AC 커넥터[이전 그림의 1 및 2]에 연결하고 커넥터의 케이블 클립을 사용해서 각 코드를 단단히 고정합니다.
전원이 연결되면 서버가 대기 전원 모드로 부트됩니다.
-

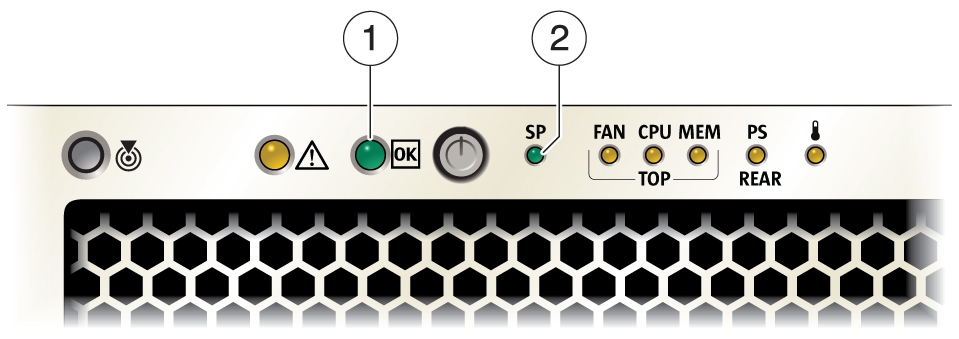

SP를 시작하는 동안 SP OK/결함 표시기 [2]가 깜박이고 SP가 준비될 때까지 주 전원/OK 표시기 [1]이 꺼진 상태로 유지됩니다.
-
몇 분 후 주 전원/OK 표시기가 대기 깜박임 패턴(0.1초간 켜졌다가 2.9초간 꺼지는 패턴)으로 천천히 깜박이면서 SP(및 Oracle ILOM)를 사용할 준비가 되었음을 나타냅니다. 아직은 서버가 초기화되지 않았거나 완전히 전원이 켜지지 않은 상태입니다.
|
|
|
1
|
주 전원/OK 표시기
|
|
2
|
SP OK/결함 표시기
|
|
-
지침이 표시되기 전까지는 서버 전원을 완전히 켜지 마십시오. 다음 작업을 진행합니다.
다음 순서
