后面板功能部件

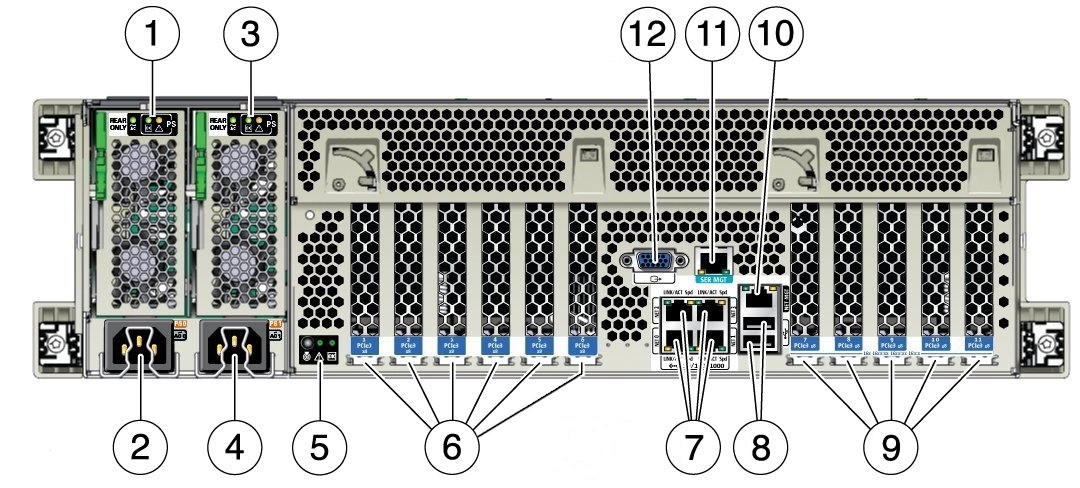

下图显示了 Sun Server X4-4 后面板并介绍了其组件。

image:图中显示了后面板，其中使用了插图编号对不同的 LED 指示灯和连接器进行了标注。

标注	说明
1	电源单元 (Power supply unit, PSU) 0 指示灯面板
2	PSU 0 AC 插口
3	PSU 1 指示灯面板
4	PSU 1 AC 插口
5	系统状态指示灯面板
6	PCIe 卡插槽 1–6
7	网络 (NET) 10 GbE 端口：NET0–NET3
8	USB 2.0 端口 (2)
9	PCIe 卡插槽 7-11
10	服务处理器 (service processor, SP) 网络管理 (NET MGT) 端口
11	串行管理 (SER MGT)/RJ-45 串行端口
12	DB-15 视频端口
