ZS3-2 independiente con estantes de discos DE2-24

ZS3-2 independiente con estantes de discos DE2-24 (1 HBA)

En las siguientes figuras, se muestra un subconjunto de las configuraciones admitidas para los controladores Oracle ZFS Storage ZS3-2 independientes con un HBA. Para conectar los cables del controlador con los estantes de discos, use las Directrices de cableado, que incluyen la Cantidad máxima de estantes de discos por configuración de controlador.

Figura 3-49  Controlador ZS3-2 independiente con un HBA conectado a un estante de discos DE2-24 en una sola cadena

Figura 3-50  Controlador ZS3-2 independiente con un HBA conectado a dos estantes de discos DE2-24 en dos cadenas

Figura 3-51  Controlador ZS3-2 independiente con un HBA conectado a seis estantes de discos DE2-24 en dos cadenas

ZS3-2 independiente con estantes de discos DE2-24 (2 HBA)

En las siguientes figuras, se muestra un subconjunto de las configuraciones admitidas para los controladores Oracle ZFS Storage ZS3-2 independientes con dos HBA. Para conectar los cables del controlador con los estantes de discos, use las Directrices de cableado, que incluyen la Cantidad máxima de estantes de discos por configuración de controlador.

Figura 3-52  Controlador ZS3-2 independiente con dos HBA conectado a un estante de discos DE2-24 en una cadena

Figura 3-53   Controlador ZS3-2 independiente con dos HBA conectado a dos estantes de discos DE2-24 en dos cadenas

Figura 3-54  Controlador ZS3-2 independiente con dos HBA conectado a tres estantes de discos DE2-24 en tres cadenas

Figura 3-55  Controlador ZS3-2 independiente con dos HBA conectado a cuatro estantes de discos DE2-24 en cuatro cadenas

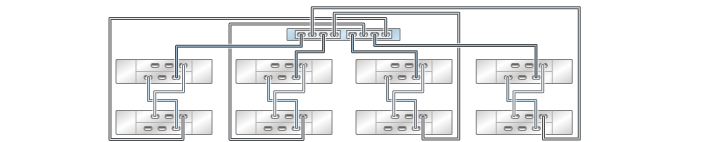

Figura 3-56  Controlador ZS3-2 independiente con dos HBA conectado a ocho estantes de discos DE2-24 en cuatro cadenas

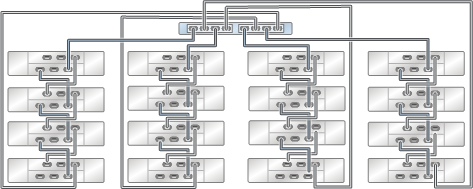

Figura 3-57  Controlador ZS3-2 independiente con dos HBA conectado a 16 estantes de discos DE2-24 en cuatro cadenas
