7420 inclus dans un cluster avec étagères de disques Sun Disk Shelf

7420 inclus dans un cluster avec étagères de disques Sun Disk Shelf (2 HBA)

Les illustrations suivantes montrent un sous-ensemble de configurations prises en charge pour les contrôleurs Oracle ZFS Storage 7420 inclus dans un cluster avec deux HBA. Pour câbler le contrôleur aux étagères de disques, suivez les Instructions de câblage, qui indiquent le Configuration du nombre maximum d'étagères de disques par contrôleur.

Figure 4-39  Contrôleurs 7420 inclus dans un cluster avec deux HBA connectés à une étagère de disques Sun Disk Shelf dans une chaîne unique

Figure 4-40  Contrôleurs 7420 inclus dans un cluster avec deux HBA connectés à deux étagères de disques Sun Disk Shelf dans deux chaînes

Figure 4-41  Contrôleurs 7420 inclus dans un cluster avec deux HBA connectés à quatre étagères de disques Sun Disk Shelf dans deux chaînes

Figure 4-42  Contrôleurs 7420 inclus dans un cluster avec deux HBA connectés à 12 étagères de disques Sun Disk Shelf dans deux chaînes

7420 inclus dans un cluster avec étagères de disques Sun Disk Shelf (3 HBA)

Les illustrations suivantes montrent un sous-ensemble de configurations prises en charge pour les contrôleurs en cluster Oracle ZFS Storage 7420 avec trois HBA. Pour câbler le contrôleur aux étagères de disques, suivez les Instructions de câblage, qui indiquent le Configuration du nombre maximum d'étagères de disques par contrôleur.

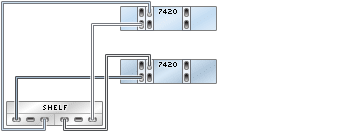

Figure 4-43  Contrôleurs 7420 inclus dans un cluster avec trois HBA connectés à une étagère de disques Sun Disk Shelf dans une chaîne unique

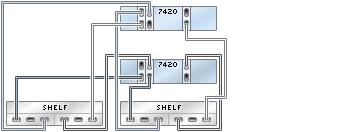

Figure 4-44  Contrôleurs 7420 inclus dans un cluster avec trois HBA connectés à deux étagères de disques Sun Disk Shelf dans deux chaînes

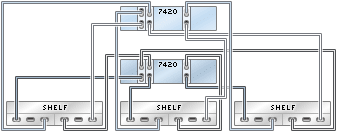

Figure 4-45  Contrôleurs 7420 inclus dans un cluster avec trois HBA connectés à trois étagères de disques Sun Disk Shelf dans trois chaînes

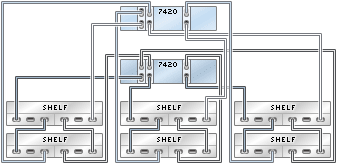

Figure 4-46  Contrôleurs 7420 inclus dans un cluster avec trois HBA connectés à six étagères de disques Sun Disk Shelf dans trois chaînes

Figure 4-47  Contrôleurs 7420 inclus dans un cluster avec trois HBA connectés à 18 étagères de disques Sun Disk Shelf dans trois chaînes

7420 inclus dans un cluster avec étagères de disques Sun Disk Shelf (4 HBA)

Les illustrations suivantes montrent un sous-ensemble de configurations prises en charge pour les contrôleurs Oracle ZFS Storage 7420 inclus dans un cluster avec quatre HBA. Pour câbler le contrôleur aux étagères de disques, suivez les Instructions de câblage, qui indiquent le Configuration du nombre maximum d'étagères de disques par contrôleur.

Figure 4-48  Contrôleurs 7420 inclus dans un cluster avec quatre HBA connectés à une étagère de disques Sun Disk Shelf dans une chaîne unique

Figure 4-49  Contrôleurs 7420 inclus dans un cluster avec quatre HBA connectés à deux étagères de disques Sun Disk Shelf dans deux chaînes

Figure 4-50  Contrôleurs 7420 inclus dans un cluster avec quatre HBA connectés à trois étagères de disques Sun Disk Shelf dans trois chaînes

Figure 4-51  Contrôleurs 7420 inclus dans un cluster avec quatre HBA connectés à quatre étagères de disques Sun Disk Shelf dans quatre chaînes

Figure 4-52  Contrôleurs 7420 inclus dans un cluster avec quatre HBA connectés à huit étagères de disques Sun Disk Shelf dans quatre chaînes

Figure 4-53  Contrôleurs 7420 inclus dans un cluster avec quatre HBA connectés à 24 étagères de disques Sun Disk Shelf dans quatre chaînes

7420 inclus dans un cluster avec étagères de disques Sun Disk Shelf (5 HBA)

Les illustrations suivantes montrent un sous-ensemble de configurations prises en charge pour les contrôleurs en cluster Oracle ZFS Storage 7420 avec cinq HBA. Pour câbler le contrôleur aux étagères de disques, suivez les Instructions de câblage, qui indiquent le Configuration du nombre maximum d'étagères de disques par contrôleur.

Figure 4-54  Contrôleurs 7420 inclus dans un cluster avec cinq HBA connectés à une étagère de disques Sun Disk Shelf dans une chaîne unique

Figure 4-55  Contrôleurs 7420 inclus dans un cluster avec cinq HBA connectés à deux étagères de disques Sun Disk Shelf dans deux chaînes

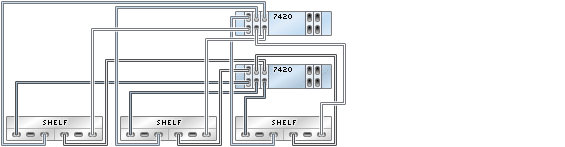

Figure 4-56  Contrôleurs 7420 inclus dans un cluster avec cinq HBA connectés à trois étagères de disques Sun Disk Shelf dans trois chaînes

Figure 4-57  Contrôleurs 7420 inclus dans un cluster avec cinq HBA connectés à quatre étagères de disques Sun Disk Shelf dans quatre chaînes

Figure 4-58  Contrôleurs 7420 inclus dans un cluster avec cinq HBA connectés à cinq étagères de disques Sun Disk Shelf dans cinq chaînes

Figure 4-59  Contrôleurs 7420 inclus dans un cluster avec cinq HBA connectés à dix étagères de disques Sun Disk Shelf dans cinq chaînes

Figure 4-60  Contrôleurs 7420 inclus dans un cluster avec cinq HBA connectés à 30 étagères de disques Sun Disk Shelf dans cinq chaînes

7420 inclus dans un cluster avec étagères de disques Sun Disk Shelf (6 HBA)

Les illustrations suivantes montrent un sous-ensemble de configurations prises en charge pour les contrôleurs Oracle ZFS Storage 7420 inclus dans un cluster avec six HBA. Pour câbler le contrôleur aux étagères de disques, suivez les Instructions de câblage, qui indiquent le Configuration du nombre maximum d'étagères de disques par contrôleur.

Figure 4-61  Contrôleurs 7420 inclus dans un cluster avec six HBA connectés à une étagère de disques Sun Disk Shelf dans une chaîne unique

Figure 4-62  Contrôleurs 7420 inclus dans un cluster avec six HBA connectés à deux étagères de disques Sun Disk Shelf dans deux chaînes

Figure 4-63  Contrôleurs 7420 inclus dans un cluster avec six HBA connectés à trois étagères de disques Sun Disk Shelf dans trois chaînes

Figure 4-64  Contrôleurs 7420 inclus dans un cluster avec six HBA connectés à quatre étagères de disques Sun Disk Shelf dans quatre chaînes

Figure 4-65  Contrôleurs 7420 inclus dans un cluster avec six HBA connectés à cinq étagères de disques Sun Disk Shelf dans cinq chaînes

Figure 4-66  Contrôleurs 7420 inclus dans un cluster avec six HBA connectés à six étagères de disques Sun Disk Shelf dans six chaînes

Figure 4-67  Contrôleurs 7420 inclus dans un cluster avec six HBA connectés à 12 étagères de disques Sun Disk Shelf dans six chaînes

Figure 4-68  Contrôleurs 7420 inclus dans un cluster avec six HBA connectés à 36 étagères de disques Sun Disk Shelf dans six chaînes
