7420 클러스터형을 DE2-24 Disk Shelf에 연결

7420 클러스터형을 DE2-24 Disk Shelf에 연결(HBA 2개)

다음 그림은 Oracle ZFS Storage 7420 클러스터형 컨트롤러의 HBA 2개에 대해 지원되는 구성의 하위 세트를 보여줍니다. 컨트롤러를 Disk Shelf에 케이블로 연결하려면 케이블 연결 지침을 참조하십시오. 여기에 컨트롤러 구성별 최대 Disk Shelf 수가 포함됩니다.

주 - 하드웨어 포트 위치는 사용 중인 컨트롤러 모델의 하드웨어 유지 관리 개요에 나오는 PCIe 옵션 절을 참조하십시오.

그림 2-39 7420 클러스터형 컨트롤러의 HBA 2개가 DE2-24 Disk Shelf 1개에 단일 체인으로 연결됨

image:7420 클러스터형 컨트롤러의 HBA 2개가 DE2-24 Disk Shelf 1개에 단일 체인으로 연결된 모습을 보여주는 그림

그림 2-40 7420 클러스터형 컨트롤러의 HBA 2개가 DE2-24 Disk Shelf 2개에 2줄 체인으로 연결됨

image:7420 클러스터형 컨트롤러의 HBA 2개가 DE2-24 Disk Shelf 2개에 2줄 체인으로 연결된 모습을 보여주는 그림

그림 2-41 7420 클러스터형 컨트롤러의 HBA 2개가 DE2-24 Disk Shelf 4개에 2줄 체인으로 연결됨

image:7420 클러스터형 컨트롤러의 HBA 2개가 DE2-24 Disk Shelf 4개에 2줄 체인으로 연결된 모습을 보여주는 그림

그림 2-42 7420 클러스터형 컨트롤러의 HBA 2개가 DE2-24 Disk Shelf 12개에 2줄 체인으로 연결됨

image:7420 클러스터형 컨트롤러의 HBA 2개가 DE2-24 Disk Shelf 12개에 2줄 체인으로 연결된 모습을 보여주는 그림

7420 클러스터형을 DE2-24 Disk Shelf에 연결(HBA 3개)

다음 그림은 Oracle ZFS Storage 7420 클러스터형 컨트롤러의 HBA 3개에 대해 지원되는 구성의 하위 세트를 보여줍니다. 컨트롤러를 Disk Shelf에 케이블로 연결하려면 케이블 연결 지침을 참조하십시오. 여기에 컨트롤러 구성별 최대 Disk Shelf 수가 포함됩니다.

주 - 하드웨어 포트 위치는 사용 중인 컨트롤러 모델의 하드웨어 유지 관리 개요에 나오는 PCIe 옵션 절을 참조하십시오.

그림 2-43 7420 클러스터형 컨트롤러의 HBA 3개가 DE2-24 Disk Shelf 1개에 단일 체인으로 연결됨

image:7420 클러스터형 컨트롤러의 HBA 3개가 DE2-24 Disk Shelf 1개에 단일 체인으로 연결된 모습을 보여주는 그림

그림 2-44 7420 클러스터형 컨트롤러의 HBA 3개가 DE2-24 Disk Shelf 2개에 2줄 체인으로 연결됨

image:7420 클러스터형 컨트롤러의 HBA 3개가 DE2-24 Disk Shelf 2개에 2줄 체인으로 연결된 모습을 보여주는 그림

그림 2-45 7420 클러스터형 컨트롤러의 HBA 3개가 DE2-24 Disk Shelf 3개에 3줄 체인으로 연결됨

image:7420 클러스터형 컨트롤러의 HBA 3개가 DE2-24 Disk Shelf 3개에 3줄 체인으로 연결된 모습을 보여주는 그림

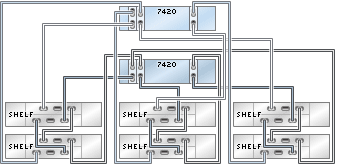

그림 2-46 7420 클러스터형 컨트롤러의 HBA 3개가 DE2-24 Disk Shelf 6개에 3줄 체인으로 연결됨

image:7420 클러스터형 컨트롤러의 HBA 3개가 DE2-24 Disk Shelf 6개에 3줄 체인으로 연결된 모습을 보여주는 그림

그림 2-47 7420 클러스터형 컨트롤러의 HBA 3개가 DE2-24 Disk Shelf 18개에 3줄 체인으로 연결됨

image:7420 클러스터형 컨트롤러의 HBA 3개가 DE2-24 Disk Shelf 18개에 3줄 체인으로 연결된 모습을 보여주는 그림

7420 클러스터형을 DE2-24 Disk Shelf에 연결(HBA 4개)

다음 그림은 Oracle ZFS Storage 7420 클러스터형 컨트롤러의 HBA 4개에 대해 지원되는 구성의 하위 세트를 보여줍니다. 컨트롤러를 Disk Shelf에 케이블로 연결하려면 케이블 연결 지침을 참조하십시오. 여기에 컨트롤러 구성별 최대 Disk Shelf 수가 포함됩니다.

주 - 하드웨어 포트 위치는 사용 중인 컨트롤러 모델의 하드웨어 유지 관리 개요에 나오는 PCIe 옵션 절을 참조하십시오.

그림 2-48 7420 클러스터형 컨트롤러의 HBA 4개가 DE2-24 Disk Shelf 1개에 단일 체인으로 연결됨

image:7420 클러스터형 컨트롤러의 HBA 4개가 DE2-24 Disk Shelf 1개에 단일 체인으로 연결된 모습을 보여주는 그림

그림 2-49 7420 클러스터형 컨트롤러의 HBA 4개가 DE2-24 Disk Shelf 2개에 2줄 체인으로 연결됨

image:7420 클러스터형 컨트롤러의 HBA 4개가 DE2-24 Disk Shelf 2개에 2줄 체인으로 연결된 모습을 보여주는 그림

그림 2-50 7420 클러스터형 컨트롤러의 HBA 4개가 DE2-24 Disk Shelf 3개에 3줄 체인으로 연결됨

image:7420 클러스터형 컨트롤러의 HBA 4개가 DE2-24 Disk Shelf 3개에 3줄 체인으로 연결된 모습을 보여주는 그림

그림 2-51 7420 클러스터형 컨트롤러의 HBA 4개가 DE2-24 Disk Shelf 4개에 4줄 체인으로 연결됨

image:7420 클러스터형 컨트롤러의 HBA 4개가 DE2-24 Disk Shelf 4개에 4줄 체인으로 연결된 모습을 보여주는 그림

그림 2-52 7420 클러스터형 컨트롤러의 HBA 4개가 DE2-24 Disk Shelf 8개에 4줄 체인으로 연결됨

image:7420 클러스터형 컨트롤러의 HBA 4개가 DE2-24 Disk Shelf 8개에 4줄 체인으로 연결된 모습을 보여주는 그림

그림 2-53 7420 클러스터형 컨트롤러의 HBA 4개가 DE2-24 Disk Shelf 24개에 4줄 체인으로 연결됨

image:7420 클러스터형 컨트롤러의 HBA 4개가 DE2-24 Disk Shelf 24개에 4줄 체인으로 연결된 모습을 보여주는 그림

7420 클러스터형을 DE2-24 Disk Shelf에 연결(HBA 5개)

다음 그림은 Oracle ZFS Storage 7420 클러스터형 컨트롤러의 HBA 5개에 대해 지원되는 구성의 하위 세트를 보여줍니다. 컨트롤러를 Disk Shelf에 케이블로 연결하려면 케이블 연결 지침을 참조하십시오. 여기에 컨트롤러 구성별 최대 Disk Shelf 수가 포함됩니다.

주 - 하드웨어 포트 위치는 사용 중인 컨트롤러 모델의 하드웨어 유지 관리 개요에 나오는 PCIe 옵션 절을 참조하십시오.

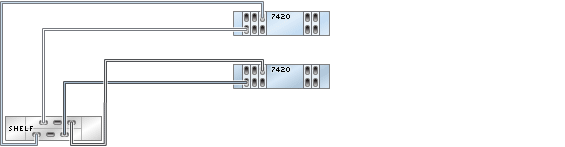

그림 2-54 7420 클러스터형 컨트롤러의 HBA 5개가 DE2-24 Disk Shelf 1개에 단일 체인으로 연결됨

image:7420 클러스터형 컨트롤러의 HBA 5개가 DE2-24 Disk Shelf 1개에 단일 체인으로 연결된 모습을 보여주는 그림

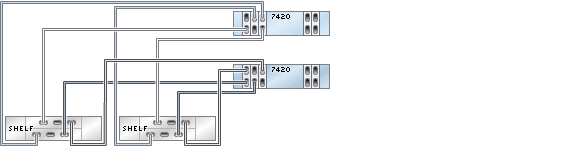

그림 2-55 7420 클러스터형 컨트롤러의 HBA 5개가 DE2-24 Disk Shelf 2개에 2줄 체인으로 연결됨

image:7420 클러스터형 컨트롤러의 HBA 5개가 DE2-24 Disk Shelf 2개에 2줄 체인으로 연결된 모습을 보여주는 그림

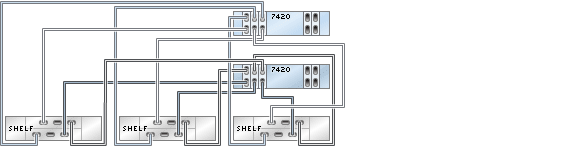

그림 2-56 7420 클러스터형 컨트롤러의 HBA 5개가 DE2-24 Disk Shelf 3개에 3줄 체인으로 연결됨

image:7420 클러스터형 컨트롤러의 HBA 5개가 DE2-24 Disk Shelf 3개에 3줄 체인으로 연결된 모습을 보여주는 그림

그림 2-57 7420 클러스터형 컨트롤러의 HBA 5개가 DE2-24 Disk Shelf 4개에 4줄 체인으로 연결됨

image:7420 클러스터형 컨트롤러의 HBA 5개가 DE2-24 Disk Shelf 4개에 4줄 체인으로 연결된 모습을 보여주는 그림

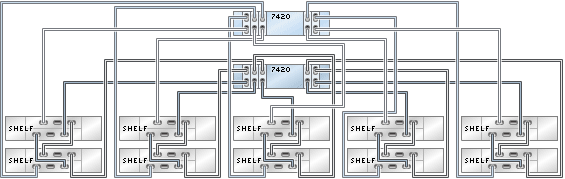

그림 2-58 7420 클러스터형 컨트롤러의 HBA 5개가 DE2-24 Disk Shelf 10개에 5줄 체인으로 연결됨

image:7420 클러스터형 컨트롤러의 HBA 5개가 DE2-24 Disk Shelf 10개에 5줄 체인으로 연결된 모습을 보여주는 그림

그림 2-59 7420 클러스터형 컨트롤러의 HBA 5개가 DE2-24 Disk Shelf 10개에 5줄 체인으로 연결됨

그림 2-60 7420 클러스터형 컨트롤러의 HBA 5개가 DE2-24 Disk Shelf 30개에 5줄 체인으로 연결됨

image:7420 클러스터형 컨트롤러의 HBA 5개가 DE2-24 Disk Shelf 30개에 5줄 체인으로 연결된 모습을 보여주는 그림

7420 클러스터형을 DE2-24 Disk Shelf에 연결(HBA 6개)

다음 그림은 Oracle ZFS Storage 7420 클러스터형 컨트롤러의 HBA 6개에 대해 지원되는 구성의 하위 세트를 보여줍니다. 컨트롤러를 Disk Shelf에 케이블로 연결하려면 케이블 연결 지침을 참조하십시오. 여기에 컨트롤러 구성별 최대 Disk Shelf 수가 포함됩니다.

주 - 하드웨어 포트 위치는 사용 중인 컨트롤러 모델의 하드웨어 유지 관리 개요에 나오는 PCIe 옵션 절을 참조하십시오.

그림 2-61 7420 클러스터형 컨트롤러의 HBA 6개가 DE2-24 Disk Shelf 1개에 단일 체인으로 연결됨

image:7420 클러스터형 컨트롤러의 HBA 6개가 DE2-24 Disk Shelf 1개에 단일 체인으로 연결된 모습을 보여주는 그림

그림 2-62 7420 클러스터형 컨트롤러의 HBA 6개가 DE2-24 Disk Shelf 2개에 2줄 체인으로 연결됨

image:7420 클러스터형 컨트롤러의 HBA 6개가 DE2-24 Disk Shelf 2개에 2줄 체인으로 연결된 모습을 보여주는 그림

그림 2-63 7420 클러스터형 컨트롤러의 HBA 6개가 DE2-24 Disk Shelf 3개에 3줄 체인으로 연결됨

image:7420 클러스터형 컨트롤러의 HBA 6개가 DE2-24 Disk Shelf 3개에 3줄 체인으로 연결된 모습을 보여주는 그림

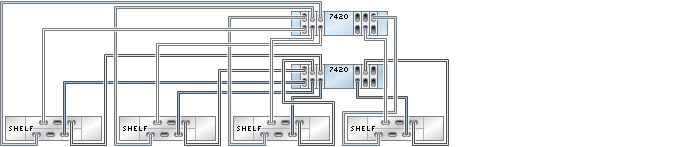

그림 2-64 7420 클러스터형 컨트롤러의 HBA 6개가 DE2-24 Disk Shelf 4개에 4줄 체인으로 연결됨

image:7420 클러스터형 컨트롤러의 HBA 6개가 DE2-24 Disk Shelf 4개에 4줄 체인으로 연결된 모습을 보여주는 그림

그림 2-65 7420 클러스터형 컨트롤러의 HBA 6개가 DE2-24 Disk Shelf 5개에 5줄 체인으로 연결됨

image:7420 클러스터형 컨트롤러의 HBA 6개가 DE2-24 Disk Shelf 5개에 5줄 체인으로 연결된 모습을 보여주는 그림

그림 2-66 7420 클러스터형 컨트롤러의 HBA 6개가 DE2-24 Disk Shelf 6개에 6줄 체인으로 연결됨

image:7420 클러스터형 컨트롤러의 HBA 6개가 DE2-24 Disk Shelf 6개에 6줄 체인으로 연결된 모습을 보여주는 그림

그림 2-67 7420 클러스터형 컨트롤러의 HBA 6개가 DE2-24 Disk Shelf 12개에 6줄 체인으로 연결됨

image:7420 클러스터형 컨트롤러의 HBA 6개가 DE2-24 Disk Shelf 12개에 6줄 체인으로 연결된 모습을 보여주는 그림

그림 2-68 7420 클러스터형 컨트롤러의 HBA 6개가 DE2-24 Disk Shelf 36개에 6줄 체인으로 연결됨

image:7420 클러스터형 컨트롤러의 HBA 6개가 DE2-24 Disk Shelf 36개에 6줄 체인으로 연결된 모습을 보여주는 그림
