ZS3-4 클러스터형을 DE2-24 Disk Shelf에 연결

ZS3-4 클러스터형을 DE2-24 Disk Shelf에 연결(HBA 2개)

다음 그림은 Oracle ZFS Storage ZS3-4 클러스터형 컨트롤러의 HBA 2개에 대해 지원되는 구성의 하위 세트를 보여줍니다. 컨트롤러를 Disk Shelf에 케이블로 연결하려면 케이블 연결 지침을 참조하십시오. 여기에 컨트롤러 구성별 최대 Disk Shelf 수가 포함됩니다.

주 - 하드웨어 포트 위치는 사용 중인 컨트롤러 모델의 하드웨어 유지 관리 개요에 나오는 PCIe 옵션 절을 참조하십시오.

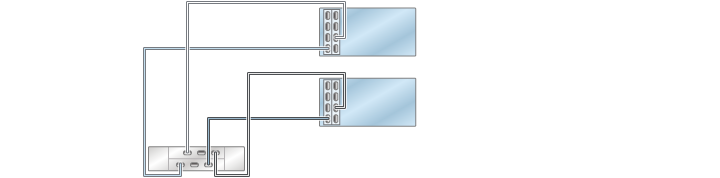

그림 3-88 ZS3-4 클러스터형 컨트롤러의 HBA 2개가 DE2-24 Disk Shelf 1개에 단일 체인으로 연결됨

image:ZS3-4 클러스터형 컨트롤러의 HBA 2개가 DE2-24 Disk Shelf 1개에 단일 체인으로 연결된 모습을 보여주는 그림

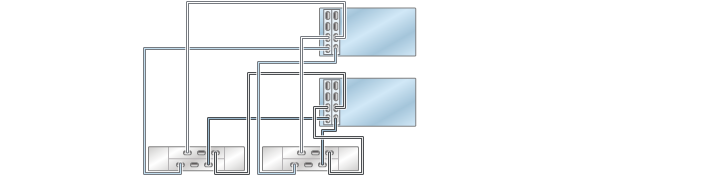

그림 3-89 ZS3-4 클러스터형 컨트롤러의 HBA 2개가 DE2-24 Disk Shelf 2개에 2줄 체인으로 연결됨

image:ZS3-4 클러스터형 컨트롤러의 HBA 2개가 DE2-24 Disk Shelf 2개에 2줄 체인으로 연결된 모습을 보여주는 그림

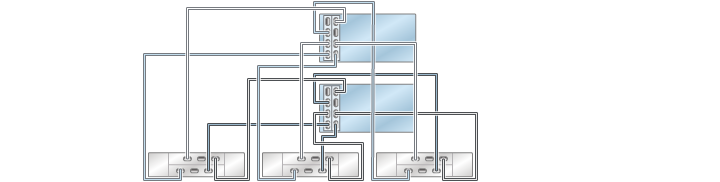

그림 3-90 ZS3-4 클러스터형 컨트롤러의 HBA 2개가 DE2-24 Disk Shelf 3개에 3줄 체인으로 연결됨

image:ZS3-4 클러스터형 컨트롤러의 HBA 2개가 DE2-24 Disk Shelf 3개에 3줄 체인으로 연결된 모습을 보여주는 그림

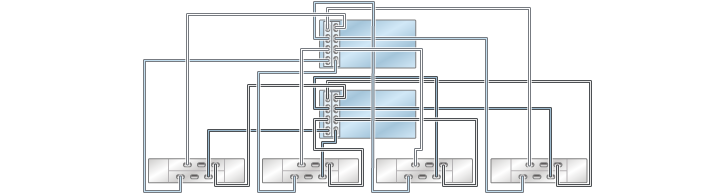

그림 3-91 ZS3-4 클러스터형 컨트롤러의 HBA 2개가 DE2-24 Disk Shelf 4개에 4줄 체인으로 연결됨

image:ZS3-4 클러스터형 컨트롤러의 HBA 2개가 DE2-24 Disk Shelf 4개에 4줄 체인으로 연결된 모습을 보여주는 그림

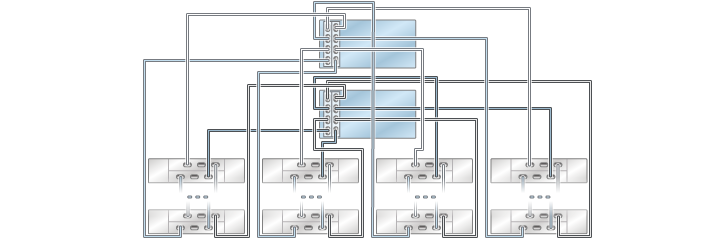

그림 3-92 ZS3-4 클러스터형 컨트롤러의 HBA 2개가 DE2-24 Disk Shelf 여러 개에 4줄 체인으로 연결됨

image:ZS3-4 클러스터형 컨트롤러의 HBA 2개가 DE2-24 Disk Shelf 여러 개에 4줄 체인으로 연결된 모습을 보여주는 그림

ZS3-4 클러스터형을 DE2-24 Disk Shelf에 연결(HBA 3개)

다음 그림은 Oracle ZFS Storage ZS3-4 클러스터형 컨트롤러의 HBA 3개에 대해 지원되는 구성의 하위 세트를 보여줍니다. 컨트롤러를 Disk Shelf에 케이블로 연결하려면 케이블 연결 지침을 참조하십시오. 여기에 컨트롤러 구성별 최대 Disk Shelf 수가 포함됩니다.

주 - 하드웨어 포트 위치는 사용 중인 컨트롤러 모델의 하드웨어 유지 관리 개요에 나오는 PCIe 옵션 절을 참조하십시오.

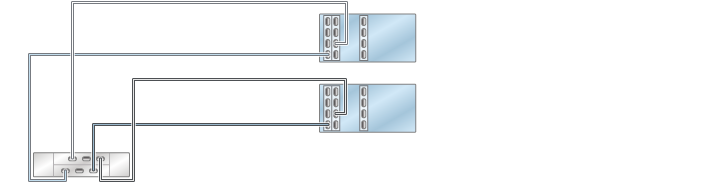

그림 3-93 ZS3-4 클러스터형 컨트롤러의 HBA 3개가 DE2-24 Disk Shelf 1개에 단일 체인으로 연결됨

image:ZS3-4 클러스터형 컨트롤러의 HBA 3개가 DE2-24 Disk Shelf 1개에 단일 체인으로 연결된 모습을 보여주는 그림

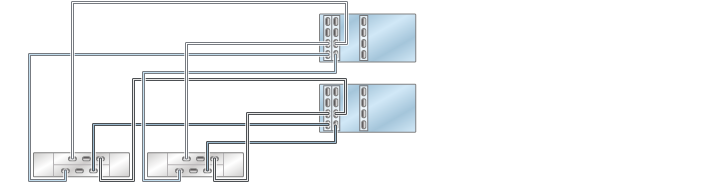

그림 3-94 ZS3-4 클러스터형 컨트롤러의 HBA 3개가 DE2-24 Disk Shelf 2개에 2줄 체인으로 연결됨

image:ZS3-4 클러스터형 컨트롤러의 HBA 3개가 DE2-24 Disk Shelf 2개에 2줄 체인으로 연결된 모습을 보여주는 그림

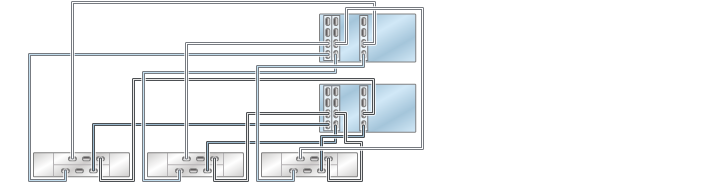

그림 3-95 ZS3-4 클러스터형 컨트롤러의 HBA 3개가 DE2-24 Disk Shelf 3개에 3줄 체인으로 연결됨

image:ZS3-4 클러스터형 컨트롤러의 HBA 3개가 DE2-24 Disk Shelf 3개에 3줄 체인으로 연결된 모습을 보여주는 그림

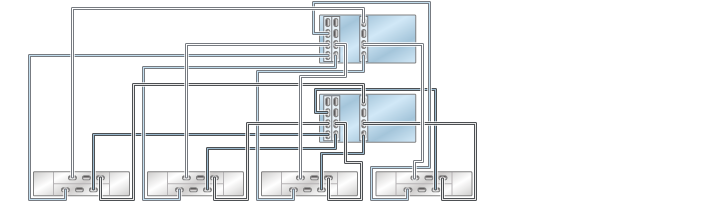

그림 3-96 ZS3-4 클러스터형 컨트롤러의 HBA 3개가 DE2-24 Disk Shelf 4개에 4줄 체인으로 연결됨

image:ZS3-4 클러스터형 컨트롤러의 HBA 3개가 DE2-24 Disk Shelf 4개에 4줄 체인으로 연결된 모습을 보여주는 그림

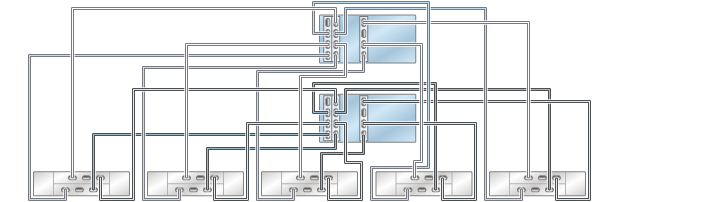

그림 3-97 ZS3-4 클러스터형 컨트롤러의 HBA 3개가 DE2-24 Disk Shelf 5개에 5줄 체인으로 연결됨

image:ZS3-4 클러스터형 컨트롤러의 HBA 3개가 DE2-24 Disk Shelf 5개에 5줄 체인으로 연결된 모습을 보여주는 그림

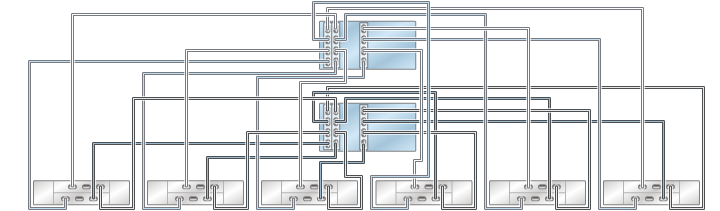

그림 3-98 ZS3-4 클러스터형 컨트롤러의 HBA 3개가 DE2-24 Disk Shelf 6개에 6줄 체인으로 연결됨

image:ZS3-4 클러스터형 컨트롤러의 HBA 3개가 DE2-24 Disk Shelf 6개에 6줄 체인으로 연결된 모습을 보여주는 그림

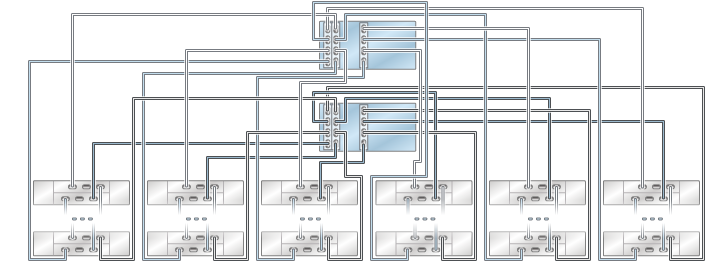

그림 3-99 ZS3-4 클러스터형 컨트롤러의 HBA 3개가 DE2-24 Disk Shelf 여러 개에 6줄 체인으로 연결됨

image:ZS3-4 클러스터형 컨트롤러의 HBA 3개가 DE2-24 Disk Shelf 여러 개에 6줄 체인으로 연결된 모습을 보여주는 그림

ZS3-4 클러스터형을 DE2-24 Disk Shelf에 연결(HBA 4개)

다음 그림은 Oracle ZFS Storage ZS3-4 클러스터형 컨트롤러의 HBA 4개에 대해 지원되는 구성의 하위 세트를 보여줍니다. 컨트롤러를 Disk Shelf에 케이블로 연결하려면 케이블 연결 지침을 참조하십시오. 여기에 컨트롤러 구성별 최대 Disk Shelf 수가 포함됩니다.

주 - 하드웨어 포트 위치는 사용 중인 컨트롤러 모델의 하드웨어 유지 관리 개요에 나오는 PCIe 옵션 절을 참조하십시오.

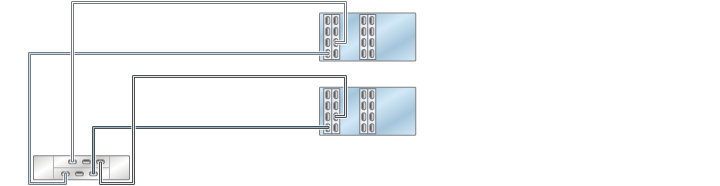

그림 3-100 ZS3-4 클러스터형 컨트롤러의 HBA 4개가 DE2-24 Disk Shelf 1개에 단일 체인으로 연결됨

image:ZS3-4 클러스터형 컨트롤러의 HBA 4개가 DE2-24 Disk Shelf 1개에 단일 체인으로 연결된 모습을 보여주는 그림

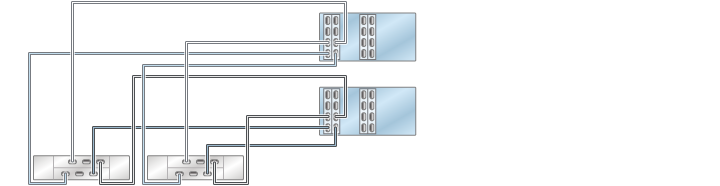

그림 3-101 ZS3-4 클러스터형 컨트롤러의 HBA 4개가 DE2-24 Disk Shelf 2개에 2줄 체인으로 연결됨

image:ZS3-4 클러스터형 컨트롤러의 HBA 4개가 DE2-24 Disk Shelf 2개에 2줄 체인으로 연결된 모습을 보여주는 그림

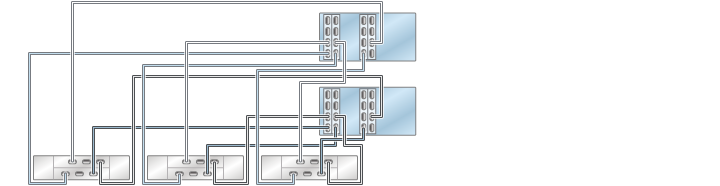

그림 3-102 ZS3-4 클러스터형 컨트롤러의 HBA 4개가 DE2-24 Disk Shelf 3개에 3줄 체인으로 연결됨

image:ZS3-4 클러스터형 컨트롤러의 HBA 4개가 DE2-24 Disk Shelf 3개에 3줄 체인으로 연결된 모습을 보여주는 그림

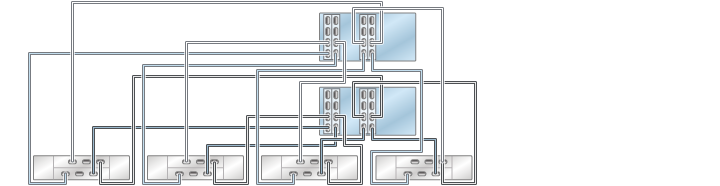

그림 3-103 ZS3-4 클러스터형 컨트롤러의 HBA 4개가 DE2-24 Disk Shelf 4개에 4줄 체인으로 연결됨

image:ZS3-4 클러스터형 컨트롤러의 HBA 4개가 DE2-24 Disk Shelf 4개에 4줄 체인으로 연결된 모습을 보여주는 그림

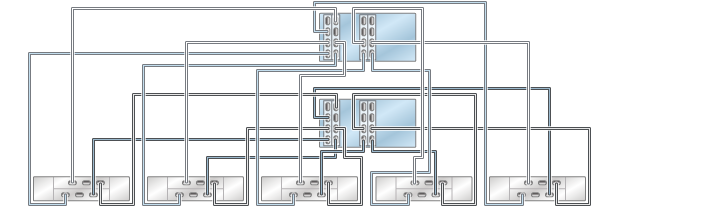

그림 3-104 ZS3-4 클러스터형 컨트롤러의 HBA 4개가 DE2-24 Disk Shelf 5개에 5줄 체인으로 연결됨

image:ZS3-4 클러스터형 컨트롤러의 HBA 4개가 DE2-24 Disk Shelf 5개에 5줄 체인으로 연결된 모습을 보여주는 그림

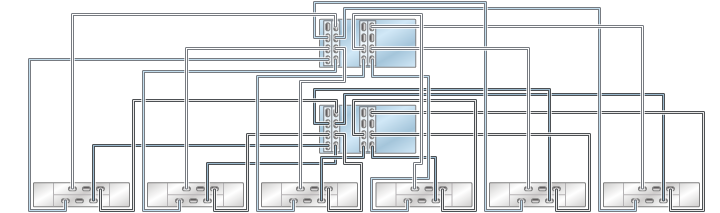

그림 3-105 ZS3-4 클러스터형 컨트롤러의 HBA 4개가 DE2-24 Disk Shelf 6개에 6줄 체인으로 연결됨

image:ZS3-4 클러스터형 컨트롤러의 HBA 4개가 DE2-24 Disk Shelf 6개에 6줄 체인으로 연결된 모습을 보여주는 그림

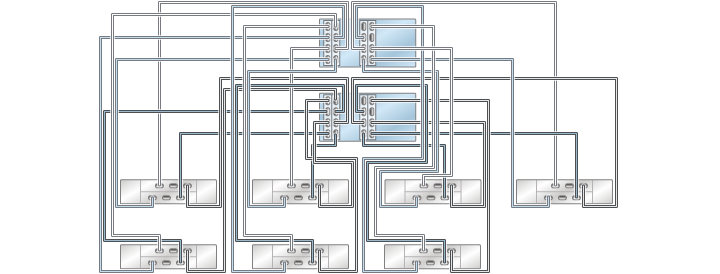

그림 3-106 ZS3-4 클러스터형 컨트롤러의 HBA 4개가 DE2-24 Disk Shelf 7개에 7줄 체인으로 연결됨

image:ZS3-4 클러스터형 컨트롤러의 HBA 4개가 DE2-24 Disk Shelf 7개에 7줄 체인으로 연결된 모습을 보여주는 그림

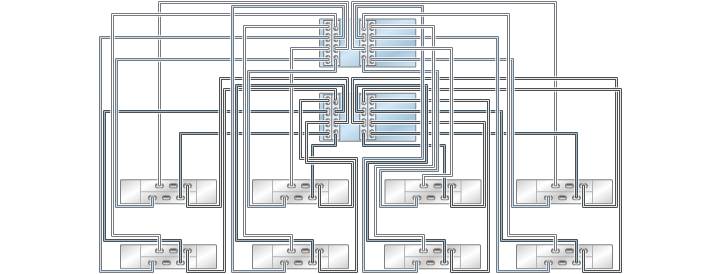

그림 3-107 ZS3-4 클러스터형 컨트롤러의 HBA 4개가 DE2-24 Disk Shelf 8개에 8줄 체인으로 연결됨

image:ZS3-4 클러스터형 컨트롤러의 HBA 4개가 DE2-24 Disk Shelf 8개에 8줄 체인으로 연결된 모습을 보여주는 그림

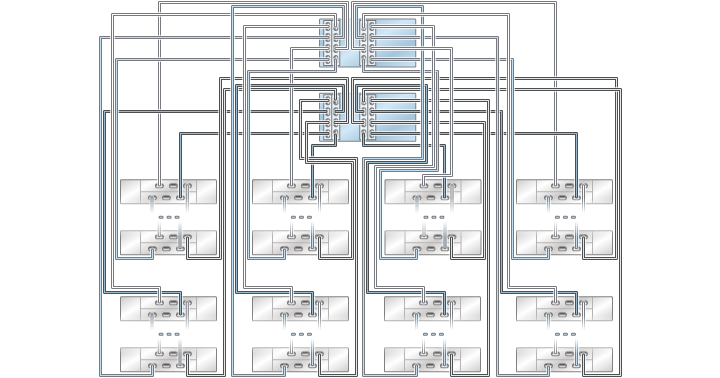

그림 3-108 ZS3-4 클러스터형 컨트롤러의 HBA 4개가 DE2-24 Disk Shelf 여러 개에 8줄 체인으로 연결됨

image:ZS3-4 클러스터형 컨트롤러의 HBA 4개가 DE2-24 Disk Shelf 여러 개에 8줄 체인으로 연결된 모습을 보여주는 그림
