网络配置页

在 ZFSSA 模型中，网络设备表示可用的硬件－它们没有可配置的设置。数据链路是第 2 层实体，必须创建它们，以便将 LACP 等设置应用到这些网络设备。接口是第 3 层实体，包含通过数据链路提供的 IP 设置。此模型将网络接口设置分为两个部分－数据链路对应第 2 层设置，接口对应第 3 层设置。

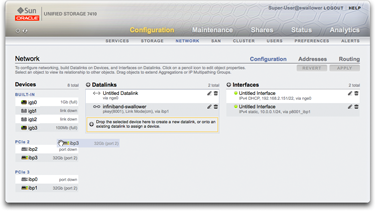

图 4-1  网络配置窗口

单个端口上单个 IP 地址的示例（常见配置）为：

表 4-1  示例－单个端口上单个 IP 地址

设备 数据链路 接口 igb0 datalink1 deimos (192.168.2.80/22)

下面的配置适用于 3 路链路聚合：

表 4-2  示例－适用于 3 路链路聚合的配置

设备 数据链路 接口 igb1、igb2、igb3 aggr1（LACP 聚合） phobos (192.168.2.81/22)

数据链路实体（我们命名为 "aggr1"）以可配置的方式（LACP 聚合策略）将网络设备组合在一起。接口实体（我们命名为 "phobos"）提供可配置的 IP 地址设置，这些设置通过数据链路在网络上提供。网络设备（系统命名为 "igb1"、"igb2"、...）没有直接的设置。需要数据链路才能完成网络配置，无论它们是否将特定设置应用到网络设备。
