BUI

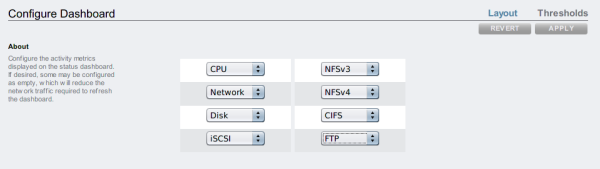

图 2-6 显示板设置

布局

使用 "layout"（布局）选项卡可选择"dashboard activity（显示板活动）"区域中显示的图形，如下表所定义。

表 2-4 状态布局设置

名称	单位	说明
<empty>	-	此位置将不显示任何图形。
SMB	操作数/秒	SMB 操作的平均数。
CPU	使用率	设备 CPU 处于繁忙状态的平均周期。CPU 周期包括内存等待周期。
Disk（磁盘）	操作数/秒	对物理存储设备进行的平均操作数。
HTTP	操作数/秒	HTTP 操作的平均数。
iSCSI	操作数/秒	iSCSI 操作的平均数。
FC	操作数/秒	光纤通道操作的平均数。
Network（网络）	字节数/秒	所有物理网络接口每秒的平均字节数。
NDMP	字节数/秒	平均 NDMP 网络字节数。
NFSv2	操作数/秒	NFSv2 操作的平均数。
NFSv3	操作数/秒	NFSv3 操作的平均数。
NFSv4	操作数/秒	NFSv4 操作的平均数。
FTP	字节数/秒	FTP 字节的平均数。
SFTP	字节数/秒	SFTP 字节的平均数。

请注意，要减少刷新 "Dashboard"（显示板）所需的网络流量，请将某些活动图形配置为 "<empty>"。

阈值

使用 "Thresholds"（阈值）屏幕可配置显示板活动的天气图标。提供的默认值以繁重的工作负荷为基础，可能不适合您的环境。

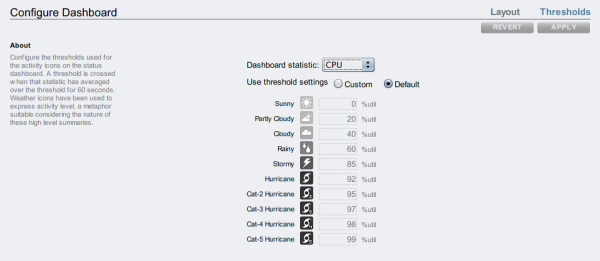

图 2-7 显示板活动设置

"Dashboard"（显示板）上显示的天气图标与当前活动的阈值设置最接近－按照 60 秒的平均值进行衡量。例如，如果 CPU 利用率为 41%，则默认情况下，会显示多云天气图标，因为其阈值为 40%（最接近实际活动）。选择 "Custom"（定制）单选按钮可配置阈值，请务必按照它们在屏幕上的显示顺序进行配置。
