Configuración de RAID en modo de inicio Legacy

Antes de empezar

Las utilidades de configuración de RAID del BIOS residen en el firmware del HBA. Utilice este procedimiento en cualquiera de las siguientes condiciones:

• Cuando desea configurar RAID en la unidad de disco duro de instalación del sistema operativo deseado y el servidor no tiene Oracle System Assistant o usted prefiere no usarlo.

• Cuando no desea crear un volumen RAID, pero no se inicializó la unidad de disco duro de instalación del sistema operativo deseado.

• Cuando desea crear un volumen RAID de nivel 5, 6, 50 o 60 con la unidad de almacenamiento en la que planea instalar el sistema operativo.

  ---

  Nota -  Oracle System Assistant solamente admite RAID 0, 1 y 10 para el HBA SGX-SAS6-R-INT-Z.

  ---

1. Cree uno o varios volúmenes RAID (unidades virtuales).

   Consulte las instrucciones sobre cómo crear una configuración de almacenamiento mediante la utilidad de configuración de WebBIOS en la Guía del usuario del software MegaRAID SAS, que se encuentra en:

   http://www.lsi.com/sep/Pages/oracle/sg_x_sas6-r-rem-z.aspx

   ---

   Nota -  La Guía del usuario del software MegaRAID SAS no incluye instrucciones para establecer una unidad virtual como unidad de inicio. Para establecer una unidad como unidad de inicio, después de crear la unidad virtual, vaya al paso siguiente de esta sección.

   ---

2. Establezca una unidad virtual como unidad de inicio y, a continuación, encienda o restablezca el host.

   Por ejemplo, para restablecer el servidor, realice una de las siguientes acciones:

   • En el servidor local, pulse el botón de encendido (durante aproximadamente 1 segundo) en el panel frontal del servidor para apagar el host y, a continuación, vuelva a pulsar el botón de encendido para volver a encenderlo.

   • En la interfaz web de Oracle ILOM, seleccione Host Management (Gestión de hosts) > Power Control (Control de energía) y, a continuación, seleccione Reset (Restablecer) en el cuadro de lista Select Action (Seleccionar acción).

   • En la CLI de Oracle ILOM, escriba: reset /System

   Aparece la pantalla del BIOS.

3. Cuando aparezca el indicador Press Ctrl><H> for WebBIOS..., pulse de inmediato Ctrl+H para obtener acceso a la utilidad LSI MegaRAID.

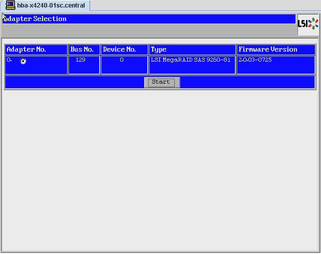

   Aparece la pantalla de selección de adaptador.



4. En la pantalla Adapter Selection (Selección de adaptador), haga clic en Start (Iniciar).

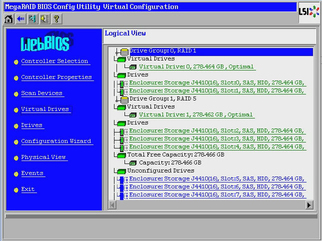

   Aparece la pantalla LSI MegaRAID BIOS Config Utility Virtual Configuration (Configuración virtual de la utilidad de configuración LSI del BIOS de MegaRAID).



5. Haga clic en Virtual Drives (Unidades virtuales).

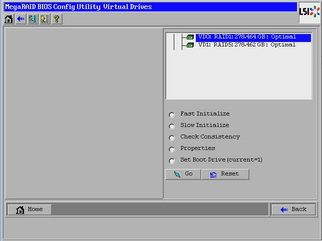

   Aparece la pantalla Virtual Drives (Unidades virtuales).



6. Seleccione la unidad virtual que desea establecer como unidad de inicio.
7. Haga clic en Set Boot Drive (Establecer unidad de inicio) y, a continuación, haga clic en Go (Ir).

   Para obtener más información sobre cómo realizar esta tarea, consulte la Guía de usuario del software LSI MegaRAID SAS, que se encuentra en: http://www.lsi.com/sep/Pages/oracle/sg_x_sas6-r-rem-z.aspx.
