Elementos del panel frontal

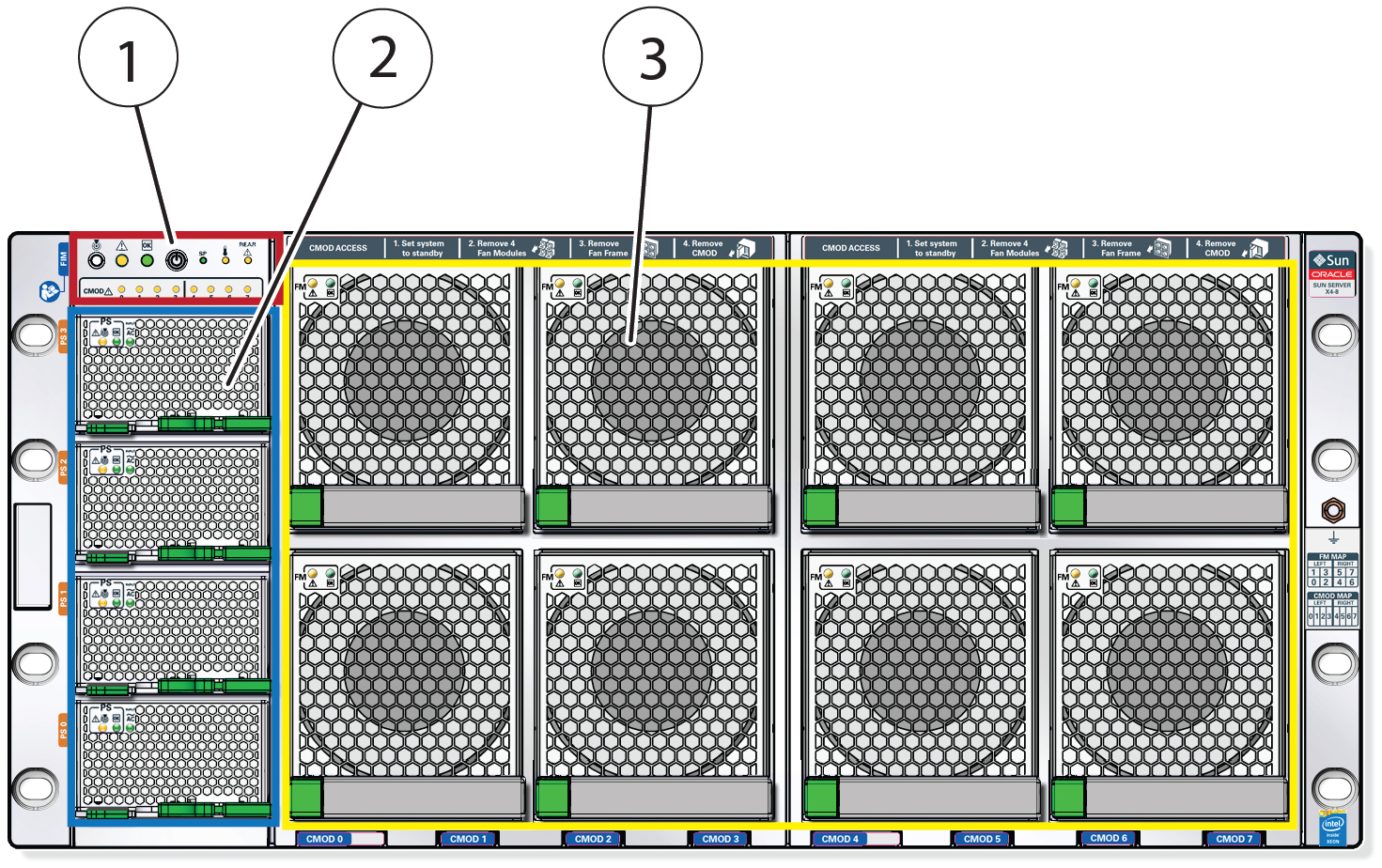

En la siguiente figura, se muestra el panel frontal de Sun Server X4-8 y se describen los componentes:

Referencia Descripción 1 Módulo de indicadores del panel frontal 2 Fuentes de alimentación de 0 (abajo) a 3 (arriba) 3 Módulo de ventiladores de FM 0 a FM 7: Fila superior: 1, 3, 5, 7 Fila inferior: 0, 2, 4, 6

Módulo de indicadores del panel frontal

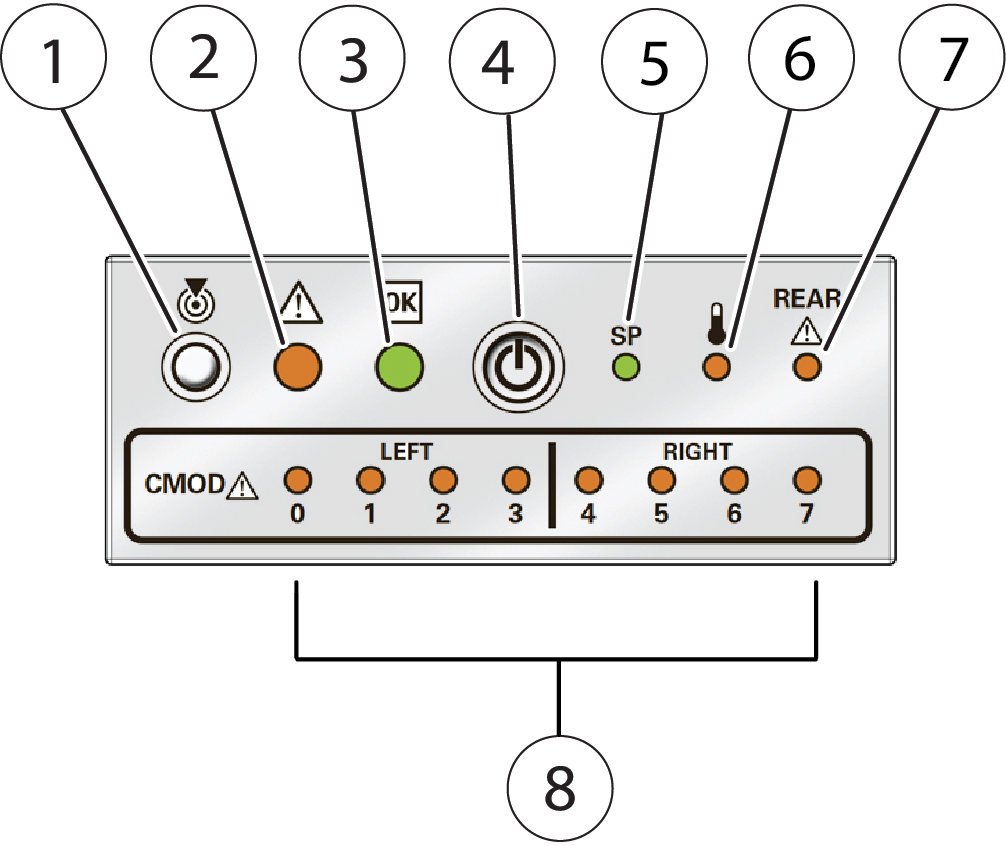

En la siguiente figura, se muestran los controles e indicadores del módulo de indicadores del panel frontal:

Referencia Descripción 1 Botón e indicador de localización del chasis 2 Indicador de fallo del chasis 3 Indicador de estado de energía 4 Botón de encendido integrado 5 Indicador de estado del procesador de servicio 6 Indicador de fallo de temperatura del chasis 7 Indicador de fallo trasero del chasis 8 Indicadores de fallo de CMOD de 0 a 7 (de izquierda a derecha) Nota -  El servidor contiene cuatro u ocho CMOD (módulos de cálculo), ubicados detrás de los ventiladores y designados de izquierda a derecha como CMOD 0 hasta CMOD 7. Cada CMOD tiene un indicador correspondiente.

Controles e indicadores de la fuente de alimentación

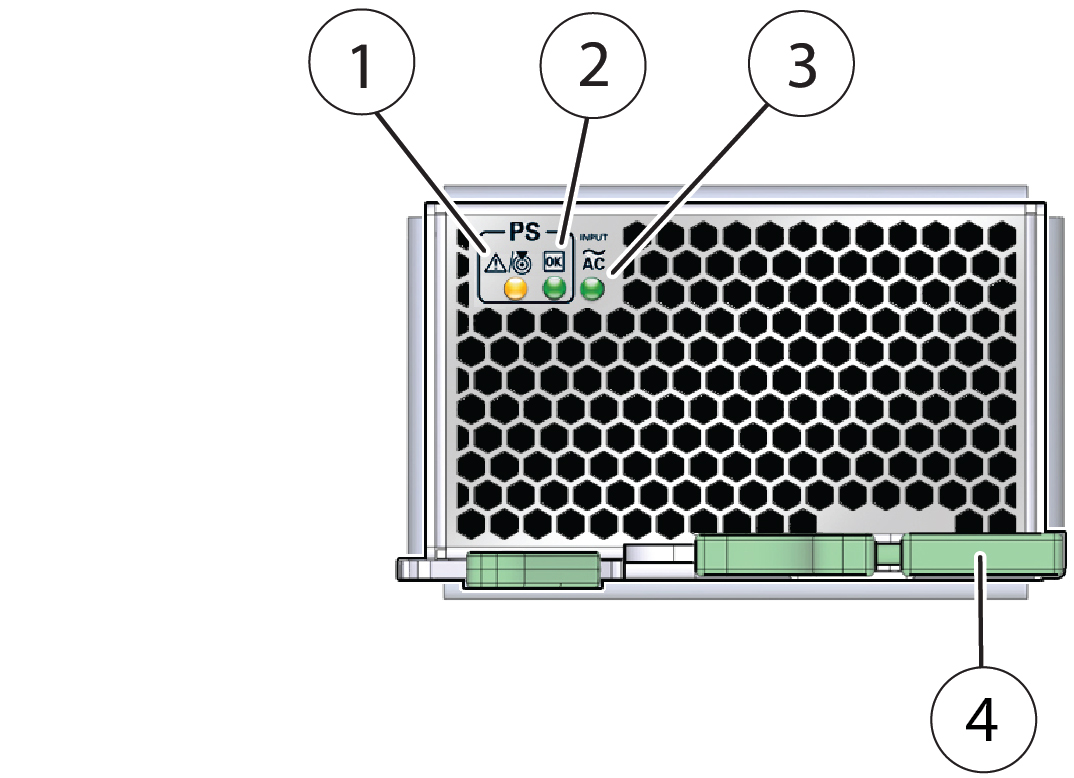

En la siguiente figura, se muestran los controles e indicadores de la fuente de alimentación:

Referencia Descripción 1 Indicador de fallo/localización de la PSU 2 Indicador de estado de la PSU (la energía que recibe el host es correcta) 3 Indicador de estado de CA de la PSU (la CA que recibe el host es correcta) 4 Pasador

Controles e indicadores del módulo de ventiladores

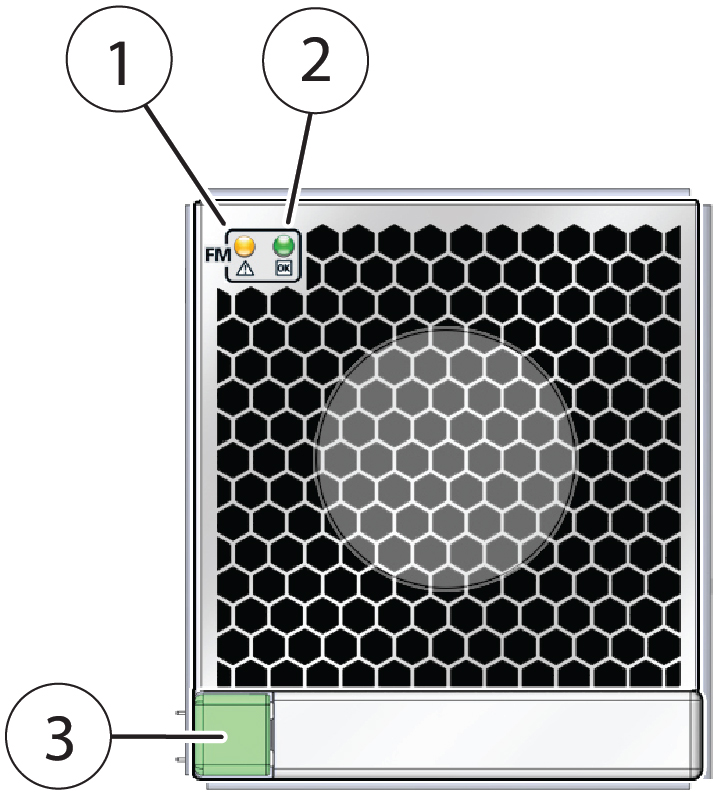

En la siguiente figura, se muestran los controles e indicadores del módulo de ventiladores:

Referencia Descripción 1 Indicador de fallo 2 Indicador de estado 3 Pasador
