Configuration de RAID en mode d'initialisation Legacy

Avant de commencer

Les utilitaires de configuration RAID du BIOS sont accessibles dans le microprogramme du HBA. Utilisez cette procédure dans l'une des situations suivantes :

• Vous souhaitez configurer RAID sur le disque dur d'installation du SE prévu et Oracle System Assistant n'est pas installé sur le serveur, ou vous ne souhaitez pas l'utiliser.

• Vous ne souhaitez pas créer de volume RAID mais l'unité d'installation du SE prévu n'a pas été initialisée.

• Vous souhaitez créer un niveau de volume RAID 5, 6, 50 ou 60 à l'aide de l'unité de stockage sur laquelle vous envisagez d'installer le système d'exploitation.

  ---

  Remarque -  Oracle System Assistant prend uniquement en charge RAID 0, 1 et 10 pour le HBA SGX-SAS6-R-INT-Z.

  ---

1. Créez un ou plusieurs volumes RAID (disques virtuels).

   Reportez-vous aux instructions relatives à la création d'une configuration de stockage à l'aide de l'utilitaire de configuration WebBIOS dans le manuel MegaRAID SAS Software User's Guide disponible à l'adresse suivante :

   http://www.lsi.com/sep/Pages/oracle/sg_x_sas6-r-rem-z.aspx

   ---

   Remarque -  Le manuel MegaRAID SAS Software User's Guide n'inclut pas les instructions permettant de rendre un lecteur virtuel amorçable. Pour rendre un lecteur amorçable, passez à l'étape suivante de cette section après avoir créé un lecteur virtuel.

   ---

2. Pour rendre un lecteur virtuel amorçable, mettez d'abord l'hôte sous tension ou réinitialisez-le.

   Pour redémarrer l'hôte, utilisez l'une des méthodes suivantes :

   • A partir du serveur local, appuyez (pendant une seconde environ) sur le bouton Marche/Arrêt situé sur le panneau avant pour mettre hors tension l'hôte, puis appuyez de nouveau sur le bouton pour le remettre sous tension.

   • Dans l'interface Web d'Oracle ILOM, sélectionnez Host Management > Power Control, puis Reset dans la zone de liste Select Action.

   • Dans l'interface de ligne de commande d'Oracle ILOM, tapez : reset /System

   L'écran du BIOS s'affiche.

3. Lorsque l'invite Press Ctrl><H> for WebBIOS... s'affiche, appuyez immédiatement sur les touches Ctrl+H pour accéder à l'utilitaire LSI MegaRAID.

   L'écran Adapter Selection s'affiche.



4. Dans l'écran Adapter Selection, cliquez sur Start.

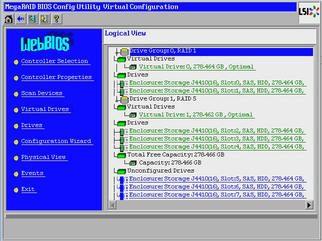

   L'écran LSI MegaRAID BIOS Config Utility Virtual Configuration s'affiche.



5. Cliquez sur Virtual Drives.

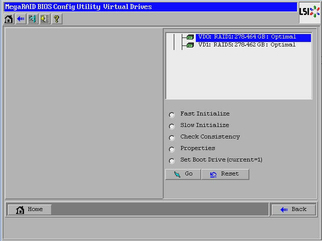

   L'écran Virtual Drives s'affiche.



6. Sélectionnez l'unité virtuelle que vous souhaitez désigner comme amorçable.
7. Cliquez sur Set Boot Drive, puis sur Go.

   Pour plus d'informations sur l'exécution de cette tâche, reportez-vous au LSI MegaRAID SAS Software User's Guide disponible à l'adresse : http://www.lsi.com/sep/Pages/oracle/sg_x_sas6-r-rem-z.aspx.
