Câblage du serveur

Connectez les câbles externes au serveur dans l'ordre suivant.

1. Connectez un câble Ethernet aux ports Gigabit Ethernet (NET) si nécessaire [5-6].
2. (Facultatif) Si vous envisagez d'interagir directement avec la console du système, connectez des périphériques externes comme une souris et un clavier aux ports USB du serveur [2] et un moniteur au port vidéo DB-15 [1].
3. Pour vous connecter au logiciel Oracle Integrated Lights Out Manager (ILOM) par le réseau, connectez un câble Ethernet au port étiqueté NET MGT [3].

   ---

   Remarque -  Le processeur de services (SP) utilise le port NET MGT (hors bande) par défaut. Vous pouvez à la place configurer le SP afin de partager les deux ports Ethernet 10/100/1000 du serveur.

   ---

4. Pour accéder à l'interface de ligne de commande d'Oracle ILOM à l'aide du port de gestion série, connectez un câble inverseur au port série RJ-45 étiqueté SER MGT [4].

   Pour plus d'informations sur l'affichage de la sortie système depuis une console série, reportez-vous à la section Connexion à Oracle ILOM à l'aide d'une connexion série locale.

5. Raccordez quatre cordons d'alimentation du serveur à des prises secteur reliées à la terre de 200-240 V sur deux circuits différents.
6. Raccordez les cordons d'alimentation du serveur aux connecteurs d'alimentation secteur sur le panneau arrière du serveur et fixez chaque cordon à l'aide du support de câble du connecteur [7].

   Pour fournir une redondance en cas de panne de courant et empêcher le système de déclencher un disjoncteur, connectez les deux cordons d'alimentation du haut à un circuit différent des deux cordons du bas.

   Lorsque l'alimentation est connectée, le SP démarre en mode veille :

   • L'indicateur OK/Panne du SP [3] clignote pendant le démarrage d'Oracle ILOM et l'indicateur d'alimentation principale/OK [1] reste éteint jusqu'à ce qu'Oracle ILOM soit prêt pour la connexion du système.

   • Quelques minutes plus tard, la DEL d'alimentation principale/OK clignote lentement selon un motif de clignotement de veille (un flash rapide toutes les trois secondes), indiquant que le SP est prêt à fonctionner. A ce stade, l'hôte n'est ni initialisé ni mis sous tension.

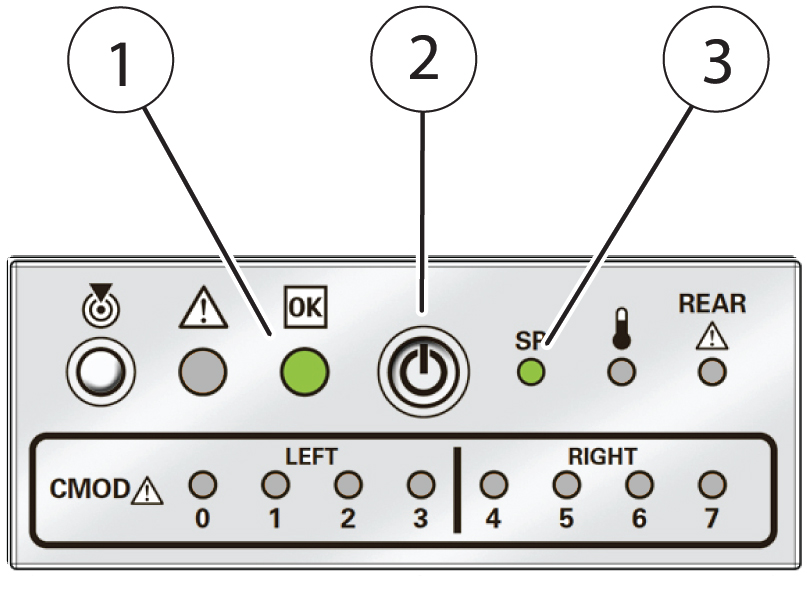

   Légende Description 1 Indicateur d'alimentation/OK principal 2 Bouton d'alimentation 3 Indicateur OK de SP
