サーバーのケーブル接続

次の順序で外部ケーブルをサーバーに接続します。


注 -  括弧 [ ] 内の番号は、バックパネルのコネクタとポートのバックパネルの図の吹き出しに対応しています。
  1. 必要に応じて、Ethernet ケーブルを Gigabit Ethernet (NET) ポートに接続します [5-6]。
  2. (オプション) システムコンソールで直接対話する場合は、マウスやキーボードなどの外部デバイスをサーバーの USB ポート [2] に、モニターを DB-15 ビデオポート [1] に接続します。
  3. ネットワーク経由で Oracle Integrated Lights Out Manager (ILOM) に接続する場合は、Ethernet ケーブルを NET MGT [3] とラベル付けされた Ethernet ポートに接続します。

    注 -  サービスプロセッサ (SP) は、デフォルトで NET MGT (帯域外) ポートを使用します。代わりに、SP がサーバーの 2 つの 10/100/1000 Ethernet ポートのいずれかを使用するように構成できます。
  4. シリアル管理ポートを使用して Oracle ILOM のコマンド行インタフェース (CLI) にアクセスするには、シリアルヌルモデムケーブルを SER MGT [4] と書かれた RJ-45 シリアルポートに接続します。

    シリアルコンソールからのシステム出力の表示の詳細は、ローカルのシリアル接続を使用した Oracle ILOM へのログインを参照してください。

  5. 接地済みの 4 本のサーバー電源コードを、異なる回路上の接地済み 200-240V コンセントに接続します。
  6. サーバー電源コードをサーバーのバックパネルの AC コネクタに接続し、コネクタのケーブルクリップ [7] を使用して固定します。

    電源障害時の冗長性確保およびブレーカー切断を防ぐため、上 2 つの電源コードと下 2 つの電源コードは異なる回路に接続してください。

    電源が接続されると、SP はブートしてスタンバイ電源モードに入ります。

    • Oracle ILOM が起動するときに SP OK/障害インジケータ [3] が点滅し、Oracle ILOM のシステムログインの準備ができるまで、主電源/OK インジケータ [1] は点灯しません。

    • 数分後に主電源/OK インジケータがスタンバイ点滅パターンで点滅 (3 秒ごとに短く点滅) し、SP が使用できる状態であることを示します。この時点では、ホストは初期化されておらず、電源も入っていません。

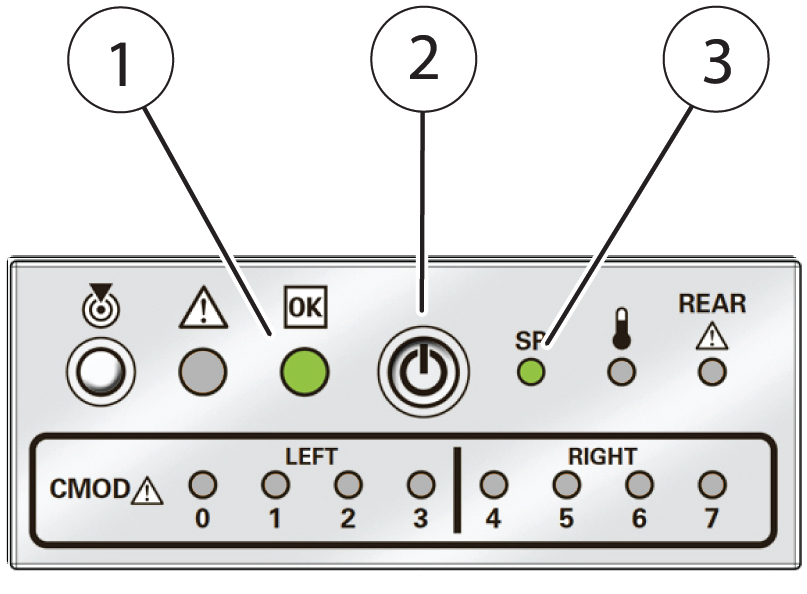

    image:3 つの吹き出し付きのコントロールパネルの図。
    吹き出し
    説明
    1
    主電源/OK インジケータ
    2
    埋め込み式の電源ボタン
    3
    SP OK インジケータ
