레거시 부트 모드로 RAID 구성

시작하기 전에

BIOS RAID 구성 유틸리티는 HBA 펌웨어에 있습니다. 다음 조건에 해당하는 경우 이 절차를 사용하십시오.

• 원하는 OS 설치 하드 드라이브에 RAID를 구성하려고 하는데, 서버에 Oracle System Assistant가 없거나 이 도구를 사용하지 않을 계획입니다.

• RAID 볼륨을 만들고 싶지는 않지만 원하는 OS 설치 하드 드라이브가 초기화되지 않았습니다.

• 운영 체제를 설치할 저장소 드라이브를 사용하여 RAID 볼륨 레벨 5, 6, 50 또는 60을 만들려고 합니다.

  ---

  주 -  Oracle System Assistant는 SGX-SAS6-R-INT-Z HBA에 대해 RAID 0, 1 및 10만 지원합니다.

  ---

1. RAID 볼륨(가상 드라이브)을 하나 이상 만듭니다.

   다음 웹 사이트의 MegaRAID SAS Software User's Guide에 설명된 WebBIOS 구성 유틸리티를 사용해서 저장소 구성을 만드는 방법에 대한 지침을 참조하십시오.

   http://www.lsi.com/sep/Pages/oracle/sg_x_sas6-r-rem-z.aspx

   ---

   주 -  MegaRAID SAS Software User's Guide에는 가상 드라이브를 부트 가능으로 설정하는 지침이 없습니다. 드라이브를 부트 가능으로 설정하려면 가상 드라이브를 만든 후 이 절의 다음 단계로 이동하십시오.

   ---

2. 가상 드라이브를 부트 가능으로 설정하려면 먼저 호스트 전원을 켜거나 호스트를 재설정합니다.

   예를 들어, 서버를 재설정하려면 다음 중 하나를 수행합니다.

   • 로컬 서버에서는 서버의 전면 패널에서 약 1초간 전원 버튼을 눌러 호스트 전원을 끈 다음 전원 버튼을 다시 눌러 호스트 전원을 켭니다.

   • Oracle ILOM 웹 인터페이스에서는 Host Management > Power Control을 선택하고 Select Action 목록 상자에서 Reset을 선택합니다.

   • Oracle ILOM CLI에서는 reset /System을 입력합니다.

   BIOS 화면이 나타납니다.

3. Press Ctrl><H> for WebBIOS... 프롬프트가 표시되면 즉시 Ctrl+H 키 조합을 눌러 LSI MegaRAID 유틸리티에 액세스합니다.

   Adapter Selection 화면이 나타납니다.



4. Adapter Selection 화면에서 Start를 누릅니다.

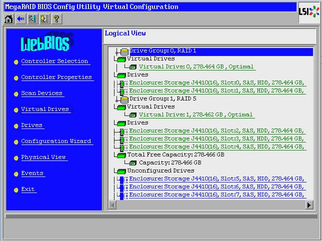

   LSI MegaRAID BIOS Config Utility Virtual Configuration 화면이 나타납니다.



5. Virtual Drives를 누릅니다.

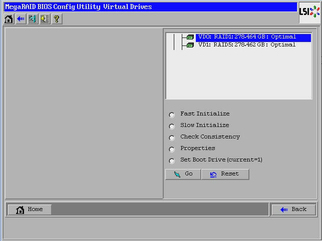

   Virtual Drives 화면이 나타납니다.



6. 부트 가능으로 설정할 가상 드라이브를 선택합니다.
7. Set Boot Drive를 누른 다음 Go를 누릅니다.

   이 작업 수행에 대한 자세한 내용은 LSI MegaRAID SAS Software User's Guide(http://www.lsi.com/sep/Pages/oracle/sg_x_sas6-r-rem-z.aspx)를 참조하십시오.
