서버에 케이블 연결

외부 케이블을 다음 순서대로 서버에 연결합니다.

주 - 대괄호 [ ] 안의 숫자는 후면 패널 커넥터 및 포트의 후면 패널 그림 설명에 해당합니다.

필요에 따라 기가비트 이더넷(NET) 포트([5-6])에 이더넷 케이블을 연결합니다.
(선택 사항) 시스템 콘솔과 직접 상호 작용하려면 마우스 및 키보드와 같은 모든 외부 장치를 서버의 USB 포트([2])에 연결하고 모니터를 DB-15 비디오 포트([1])에 연결합니다.
네트워크를 통해 Oracle ILOM(Integrated Lights Out Manager)에 연결하려면 NET MGT([3]) 레이블이 붙은 이더넷 포트에 이더넷 케이블을 연결합니다.
주 - SP(서비스 프로세서)는 기본적으로 NET MGT(아웃오브밴드) 포트를 사용합니다. 대신 서버의 10/100/1000 이더넷 포트 2개 중 하나를 공유하도록 SP를 구성할 수 있습니다.
직렬 관리 포트를 사용하여 Oracle ILOM CLI(명령줄 인터페이스)에 액세스하려면 SER MGT([4]) 레이블이 붙은 RJ-45 직렬 포트에 직렬 널 모뎀 케이블을 연결합니다.
직렬 콘솔에서 시스템 출력을 확인하는 방법은 로컬 직렬 연결을 사용하여 Oracle ILOM에 로그인을 참조하십시오.
2개의 다른 회로에 있는 접지된 200-240V 전기 콘센트에 접지된 서버 전원 코드를 연결합니다.

서버 전원 코드를 서버 후면 패널의 AC 커넥터에 연결하고 커넥터의 케이블 클립([7])을 사용하여 각 코드를 단단히 고정합니다.

정전 시 중복성을 제공하고 시스템이 차단기를 작동시키지 않도록 하려면 위쪽 전원 코드 2개를 아래쪽 2개와 다른 회로에 연결합니다.

전원이 연결되면 SP가 대기 전원 모드로 부트됩니다.

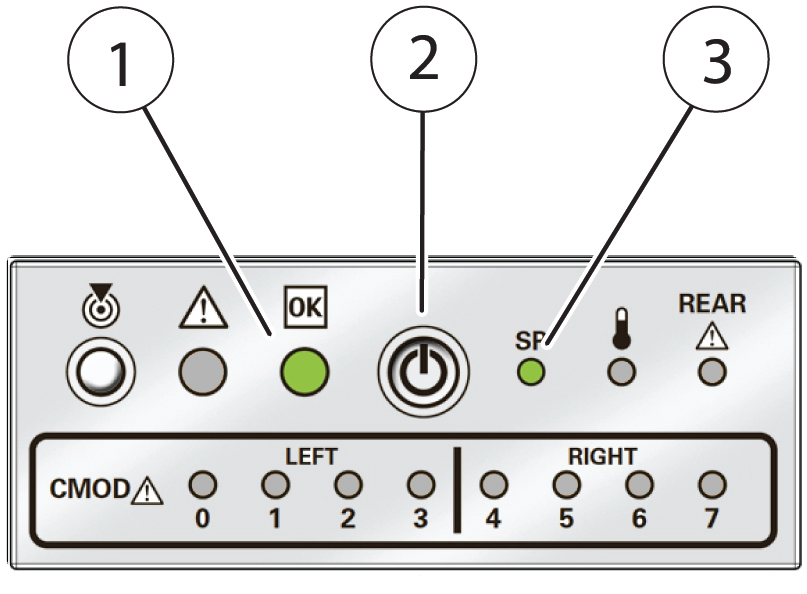

Oracle ILOM이 시작되는 동안 SP OK/결함 표시기([3])가 깜박이며, 주 전원/OK 표시기([1])는 Oracle ILOM의 시스템 로그인 준비가 완료될 때까지 꺼진 상태로 유지됩니다.
몇 분 후 주 전원/OK 표시기가 대기 깜박임 패턴(3초마다 빠르게 깜박임)으로 깜박이면서 SP를 사용할 준비가 되었음을 나타냅니다. 아직은 호스트가 초기화되지 않거나 전원이 켜지지 않습니다.
