혼합 Disk Shelf에 7420 클러스터형 연결

혼합 Disk Shelf에 7420 클러스터형 연결(HBA 2개)

다음 그림은 Oracle ZFS Storage 7420 클러스터형 컨트롤러의 HBA 2개에 대해 지원되는 구성의 하위 세트를 보여줍니다. 컨트롤러를 Disk Shelf에 케이블로 연결하려면 케이블 연결 시작하기를 참조하십시오. 여기에 컨트롤러 구성별 최대 Disk Shelf 수가 포함됩니다.

컨트롤러에서 혼합 Disk Shelf를 사용하려면 다음 사항을 충족해야 합니다.

• 컨트롤러가 4X4 포트 SAS-2 HBA만 사용해야 합니다.

• 동일한 체인에서 혼합 Disk Shelf를 사용하지 마십시오.

그림 4-93  클러스터형 컨트롤러의 HBA 2개가 혼합 Disk Shelf 2개에 2줄 체인으로 연결됨(DE2-24가 왼쪽에 표시)

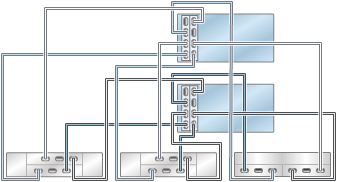

그림 4-94  클러스터형 컨트롤러의 HBA 2개가 혼합 Disk Shelf 3개에 2줄 체인으로 연결됨(DE2-24가 왼쪽에 표시)

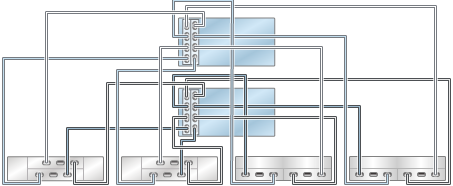

그림 4-95  클러스터형 컨트롤러의 HBA 2개가 혼합 Disk Shelf 4개에 4줄 체인으로 연결됨(DE2-24가 왼쪽에 표시)

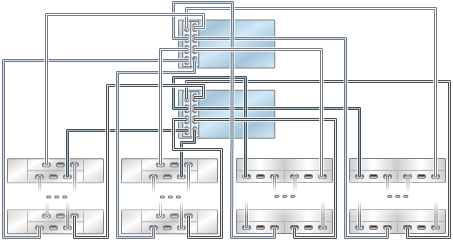

그림 4-96  클러스터형 컨트롤러의 HBA 2개가 혼합 Disk Shelf 여러 개에 4줄 체인으로 연결됨(DE2-24가 왼쪽에 표시)

그림 4-97  단일 체인에 있는 여러 개의 DE2-24 Disk Shelf

그림 4-98  단일 체인에 있는 여러 개의 Sun Disk Shelf

혼합 Disk Shelf에 7420 클러스터형 연결(HBA 3개)

다음 그림은 Oracle ZFS Storage 7420 클러스터형 컨트롤러의 HBA 3개에 대해 지원되는 구성의 하위 세트를 보여줍니다. 컨트롤러를 Disk Shelf에 케이블로 연결하려면 케이블 연결 시작하기를 참조하십시오. 여기에 컨트롤러 구성별 최대 Disk Shelf 수가 포함됩니다.

컨트롤러에서 혼합 Disk Shelf를 사용하려면 다음 사항을 충족해야 합니다.

• 컨트롤러가 4X4 포트 SAS-2 HBA만 사용해야 합니다.

• 동일한 체인에서 혼합 Disk Shelf를 사용하지 마십시오.

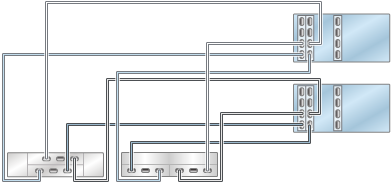

그림 4-99  클러스터형 컨트롤러의 HBA 3개가 혼합 Disk Shelf 2개에 2줄 체인으로 연결됨(DE2-24가 왼쪽에 표시)

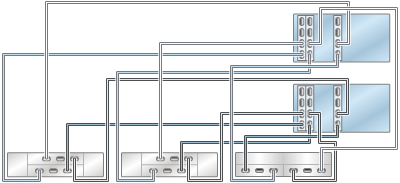

그림 4-100  클러스터형 컨트롤러의 HBA 3개가 혼합 Disk Shelf 3개에 3줄 체인으로 연결됨(DE2-24가 왼쪽에 표시)

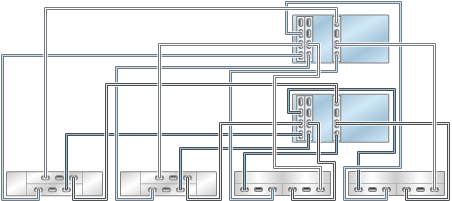

그림 4-101  클러스터형 컨트롤러의 HBA 3개가 혼합 Disk Shelf 4개에 4줄 체인으로 연결됨(DE2-24가 왼쪽에 표시)

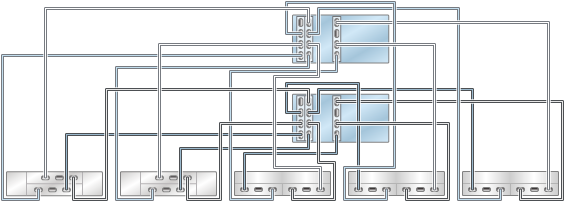

그림 4-102  클러스터형 컨트롤러의 HBA 3개가 혼합 Disk Shelf 5개에 5줄 체인으로 연결됨(DE2-24가 왼쪽에 표시)

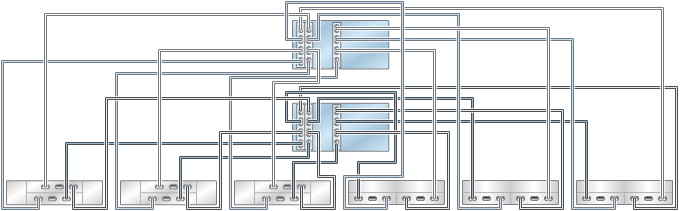

그림 4-103  클러스터형 컨트롤러의 HBA 3개가 혼합 Disk Shelf 6개에 6줄 체인으로 연결됨(DE2-24가 왼쪽에 표시)

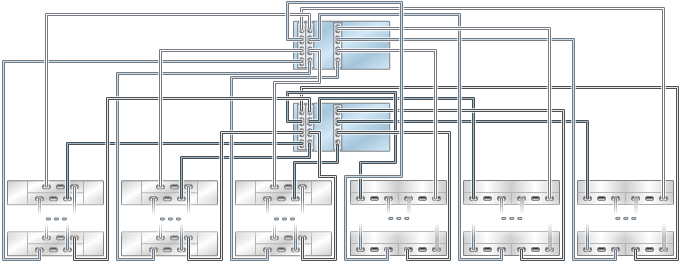

그림 4-104  클러스터형 컨트롤러의 HBA 3개가 혼합 Disk Shelf 여러 개에 6줄 체인으로 연결됨(DE2-24가 왼쪽에 표시)

그림 4-105  단일 체인에 있는 여러 개의 DE2-24 Disk Shelf

그림 4-106  단일 체인에 있는 여러 개의 Sun Disk Shelf

혼합 Disk Shelf에 7420 클러스터형 연결(HBA 4개)

다음 그림은 Oracle ZFS Storage 7420 클러스터형 컨트롤러의 HBA 4개에 대해 지원되는 구성의 하위 세트를 보여줍니다. 컨트롤러를 Disk Shelf에 케이블로 연결하려면 케이블 연결 시작하기를 참조하십시오. 여기에 컨트롤러 구성별 최대 Disk Shelf 수가 포함됩니다.

컨트롤러에서 혼합 Disk Shelf를 사용하려면 다음 사항을 충족해야 합니다.

• 컨트롤러가 4X4 포트 SAS-2 HBA만 사용해야 합니다.

• 동일한 체인에서 혼합 Disk Shelf를 사용하지 마십시오.

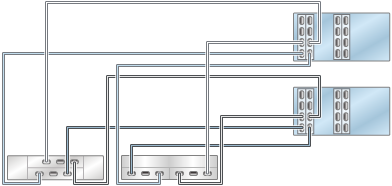

그림 4-107  클러스터형 컨트롤러의 HBA 4개가 혼합 Disk Shelf 2개에 2줄 체인으로 연결됨(DE2-24가 왼쪽에 표시)

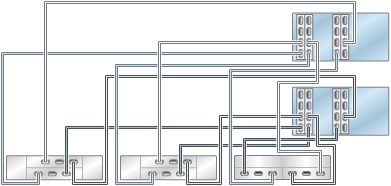

그림 4-108  클러스터형 컨트롤러의 HBA 4개가 혼합 Disk Shelf 3개에 3줄 체인으로 연결됨(DE2-24가 왼쪽에 표시)

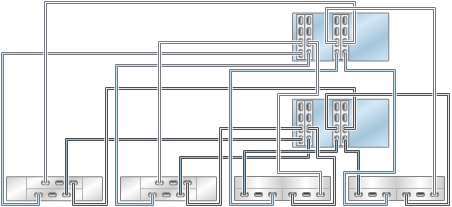

그림 4-109  클러스터형 컨트롤러의 HBA 4개가 혼합 Disk Shelf 4개에 4줄 체인으로 연결됨(DE2-24가 왼쪽에 표시)

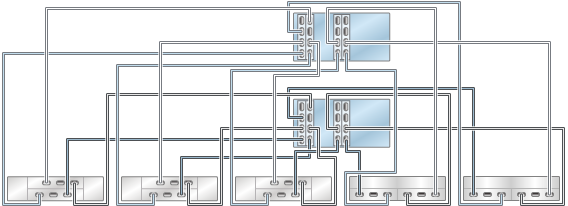

그림 4-110  클러스터형 컨트롤러의 HBA 4개가 혼합 Disk Shelf 5개에 5줄 체인으로 연결됨(DE2-24가 왼쪽에 표시)

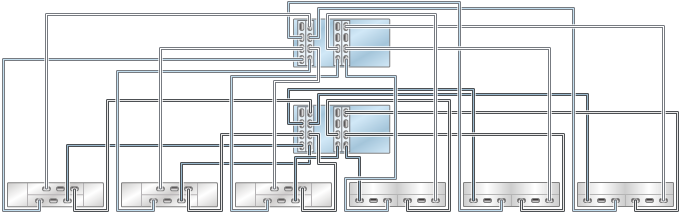

그림 4-111  클러스터형 컨트롤러의 HBA 4개가 혼합 Disk Shelf 6개에 6줄 체인으로 연결됨(DE2-24가 왼쪽에 표시)

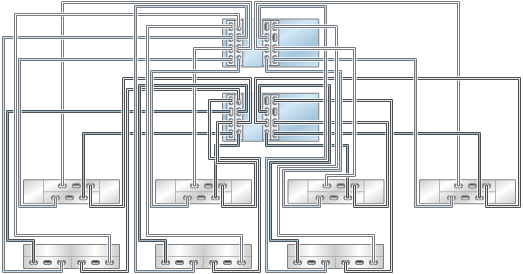

그림 4-112  클러스터형 컨트롤러의 HBA 4개가 혼합 Disk Shelf 7개에 7줄 체인으로 연결됨(DE2-24가 위쪽에 표시)

그림 4-113  클러스터형 컨트롤러의 HBA 4개가 혼합 Disk Shelf 8개에 8줄 체인으로 연결됨(DE2-24가 위쪽에 표시)

그림 4-114  클러스터형 컨트롤러의 HBA 4개가 혼합 Disk Shelf 여러 개에 8줄 체인으로 연결됨(DE2-24가 위쪽에 표시)

그림 4-115  단일 체인에 있는 여러 개의 DE2-24 Disk Shelf

그림 4-116  단일 체인에 있는 여러 개의 Sun Disk Shelf
