Oracle DE2-24 磁盘机框到 2X4 端口 SAS-2 HBA
7420 单机控制器到 DE2-24 磁盘机框（2 个 HBA）
7420 单机控制器到 DE2-24 磁盘机框（3 个 HBA）
7420 单机控制器到 DE2-24 磁盘机框（4 个 HBA）
7420 单机控制器到 DE2-24 磁盘机框（5 个 HBA）
7420 单机控制器到 DE2-24 磁盘机框（6 个 HBA）
7420 群集控制器到 DE2-24 磁盘机框（2 个 HBA）
7420 群集控制器到 DE2-24 磁盘机框（3 个 HBA）
7420 群集控制器到 DE2-24 磁盘机框（4 个 HBA）
下图显示了安装有两个 HBA 的 Oracle ZFS Storage 7420 群集控制器支持的一部分配置。要通过电缆将控制器连接到磁盘机框，请遵循布线入门，其中包括每个控制器配置的最大磁盘机框数。
图 1-36 具有两个 HBA 且通过单个链连接到一个 DE2-24 磁盘机框的群集控制器
图 1-37 具有两个 HBA 且通过两个链连接到两个 DE2-24 磁盘机框的群集控制器

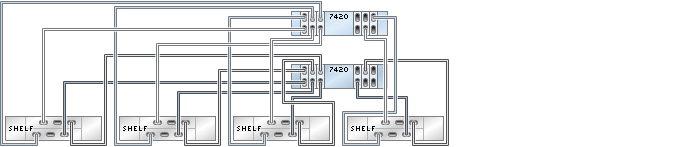

图 1-38 具有两个 HBA 且通过两个链连接到四个 DE2-24 磁盘机框的群集控制器
图 1-39 具有两个 HBA 且通过两个链连接到十二个 DE2-24 磁盘机框的群集控制器
图 1-40 单个链中的多个磁盘机框
下图显示了安装有三个 HBA 的 Oracle ZFS Storage 7420 群集控制器支持的一部分配置。要通过电缆将控制器连接到磁盘机框，请遵循布线入门，其中包括每个控制器配置的最大磁盘机框数。

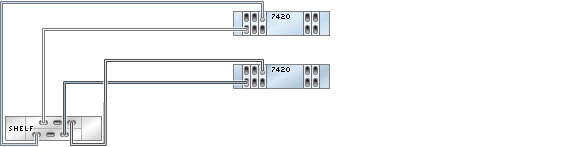

图 1-41 具有三个 HBA 且通过单个链连接到一个 DE2-24 磁盘机框的群集控制器

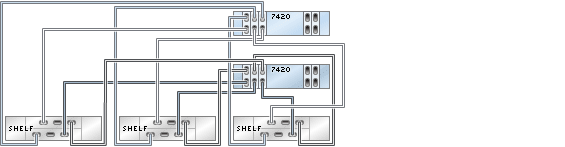

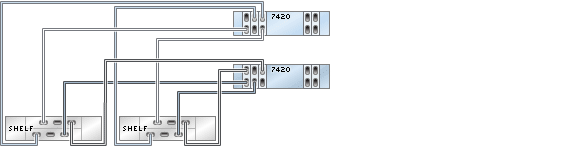

图 1-42 具有三个 HBA 且通过两个链连接到两个 DE2-24 磁盘机框的群集控制器
图 1-43 具有三个 HBA 且通过三个链连接到三个 DE2-24 磁盘机框的群集控制器

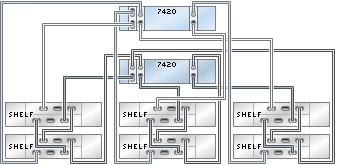

图 1-44 具有三个 HBA 且通过三个链连接到六个 DE2-24 磁盘机框的群集控制器
图 1-45 具有三个 HBA 且通过三个链连接到十八个 DE2-24 磁盘机框的群集控制器
图 1-46 单个链中的多个磁盘机框
下图显示了安装有四个 HBA 的 Oracle ZFS Storage 7420 群集控制器支持的一部分配置。要通过电缆将控制器连接到磁盘机框，请遵循布线入门，其中包括每个控制器配置的最大磁盘机框数。
图 1-47 具有四个 HBA 且通过单个链连接到一个 DE2-24 磁盘机框的群集控制器
图 1-48 具有四个 HBA 且通过两个链连接到两个 DE2-24 磁盘机框的群集控制器
图 1-49 具有四个 HBA 且通过三个链连接到三个 DE2-24 磁盘机框的群集控制器
图 1-50 具有四个 HBA 且通过四个链连接到四个 DE2-24 磁盘机框的群集控制器
图 1-51 具有四个 HBA 且通过四个链连接到八个 DE2-24 磁盘机框的群集控制器
图 1-52 具有四个 HBA 且通过四个链连接到二十四个 DE2-24 磁盘机框的群集控制器
图 1-53 单个链中的多个磁盘机框
下图显示了安装有五个 HBA 的 Oracle ZFS Storage 7420 群集控制器支持的一部分配置。要通过电缆将控制器连接到磁盘机框，请遵循布线入门，其中包括每个控制器配置的最大磁盘机框数。
图 1-54 具有五个 HBA 且通过单个链连接到一个 DE2-24 磁盘机框的群集控制器
图 1-55 具有五个 HBA 且通过两个链连接到两个 DE2-24 磁盘机框的群集控制器
图 1-56 具有五个 HBA 且通过三个链连接到三个 DE2-24 磁盘机框的群集控制器
图 1-57 具有五个 HBA 且通过四个链连接到四个 DE2-24 磁盘机框的群集控制器

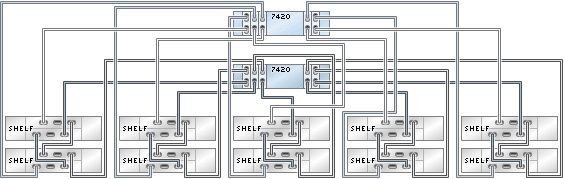

图 1-58 具有五个 HBA 且通过五个链连接到十个 DE2-24 磁盘机框的群集控制器
图 1-59 具有五个 HBA 且通过五个链连接到十个 DE2-24 磁盘机框的群集控制器
图 1-60 具有五个 HBA 且通过五个链连接到三十个 DE2-24 磁盘机框的群集控制器
图 1-61 单个链中的多个磁盘机框
下图显示了安装有六个 HBA 的 Oracle ZFS Storage 7420 群集控制器支持的一部分配置。要通过电缆将控制器连接到磁盘机框，请遵循布线入门，其中包括每个控制器配置的最大磁盘机框数。
图 1-62 具有六个 HBA 且通过单个链连接到一个 DE2-24 磁盘机框的群集控制器
图 1-63 具有六个 HBA 且通过两个链连接到两个 DE2-24 磁盘机框的群集控制器
图 1-64 具有六个 HBA 且通过三个链连接到三个 DE2-24 磁盘机框的群集控制器
图 1-65 具有六个 HBA 且通过四个链连接到四个 DE2-24 磁盘机框的群集控制器
图 1-66 具有六个 HBA 且通过五个链连接到五个 DE2-24 磁盘机框的群集控制器
图 1-67 具有六个 HBA 且通过六个链连接到六个 DE2-24 磁盘机框的群集控制器
图 1-68 具有六个 HBA 且通过六个链连接到十二个 DE2-24 磁盘机框的群集控制器
图 1-69 具有六个 HBA 且通过六个链连接到三十六个 DE2-24 磁盘机框的群集控制器
图 1-70 单个链中的多个磁盘机框
|
