Oracle DE2-24 磁盘机框到 2X4 端口 SAS-2 HBA
Oracle DE2-24 磁盘机框到 4X4 端口 SAS-2 HBA
7420 单机控制器到 Sun Disk Shelf（2 个 HBA）
7420 单机控制器到 Sun Disk Shelf（3 个 HBA）
7420 单机控制器到 Sun Disk Shelf（4 个 HBA）
7420 群集控制器到 Sun Disk Shelf（2 个 HBA）
7420 群集控制器到 Sun Disk Shelf（3 个 HBA）
7420 群集控制器到 Sun Disk Shelf（4 个 HBA）
7420 群集控制器到 Sun Disk Shelf（5 个 HBA）
下图显示了安装有两个 HBA 的 Oracle ZFS Storage 7420 单机控制器支持的一部分配置。要通过电缆将控制器连接到磁盘机框，请遵循布线入门，其中包括每个控制器配置的最大磁盘机框数。
图 3-1 具有两个 HBA 且通过单个链连接到一个 Sun Disk Shelf 的单机控制器
图 3-2 具有两个 HBA 且通过两个链连接到两个 Sun Disk Shelf 的单机控制器
图 3-3 具有两个 HBA 且通过两个链连接到四个 Sun Disk Shelf 的单机控制器
图 3-4 具有两个 HBA 且通过两个链连接到十二个 Sun Disk Shelf 的单机控制器
下图显示了安装有三个 HBA 的 Oracle ZFS Storage 7420 单机控制器支持的一部分配置。要通过电缆将控制器连接到磁盘机框，请遵循布线入门，其中包括每个控制器配置的最大磁盘机框数。
图 3-5 具有三个 HBA 且通过单个链连接到一个 Sun Disk Shelf 的单机控制器
图 3-6 具有三个 HBA 且通过两个链连接到两个 Sun Disk Shelf 的单机控制器
图 3-7 具有三个 HBA 且通过三个链连接到三个 Sun Disk Shelf 的单机控制器

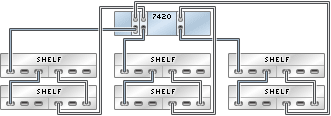

图 3-8 具有三个 HBA 且通过三个链连接到六个 Sun Disk Shelf 的单机控制器

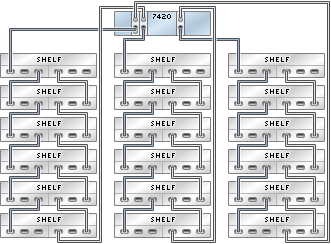

图 3-9 具有三个 HBA 且通过三个链连接到十八个 Sun Disk Shelf 的单机控制器
下图显示了安装有四个 HBA 的 Oracle ZFS Storage 7420 单机控制器支持的一部分配置。要通过电缆将控制器连接到磁盘机框，请遵循布线入门，其中包括每个控制器配置的最大磁盘机框数。
图 3-10 具有四个 HBA 且通过单个链连接到一个 Sun Disk Shelf 的单机控制器
图 3-11 具有四个 HBA 且通过两个链连接到两个 Sun Disk Shelf 的单机控制器
图 3-12 具有四个 HBA 且通过三个链连接到三个 Sun Disk Shelf 的单机控制器
图 3-13 具有四个 HBA 且通过四个链连接到四个 Sun Disk Shelf 的单机控制器

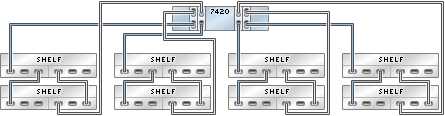

图 3-14 具有四个 HBA 且通过四个链连接到八个 Sun Disk Shelf 的单机控制器

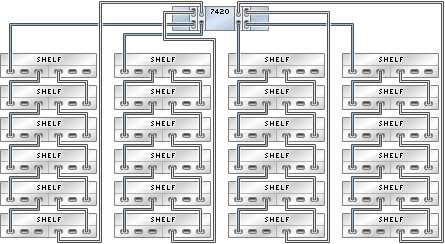

图 3-15 具有四个 HBA 且通过四个链连接到二十四个 Sun Disk Shelf 的单机控制器
下图显示了安装有五个 HBA 的 Oracle ZFS Storage 7420 单机控制器支持的一部分配置。要通过电缆将控制器连接到磁盘机框，请遵循布线入门，其中包括每个控制器配置的最大磁盘机框数。
图 3-16 具有五个 HBA 且通过单个链连接到一个 Sun Disk Shelf 的单机控制器
图 3-17 具有五个 HBA 且通过两个链连接到两个 Sun Disk Shelf 的单机控制器
图 3-18 具有五个 HBA 且通过三个链连接到三个 Sun Disk Shelf 的单机控制器
图 3-19 具有五个 HBA 且通过四个链连接到四个 Sun Disk Shelf 的单机控制器
图 3-20 具有五个 HBA 且通过五个链连接到五个 Sun Disk Shelf 的单机控制器

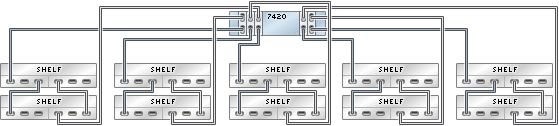

图 3-21 具有五个 HBA 且通过五个链连接到十个 Sun Disk Shelf 的单机控制器

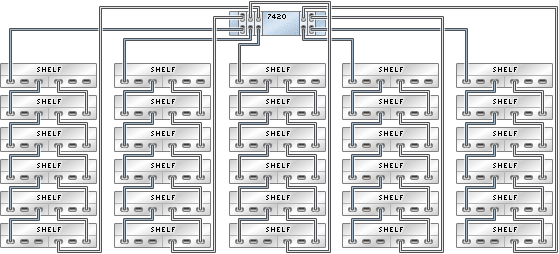

图 3-22 具有五个 HBA 且通过五个链连接到三十个 Sun Disk Shelf 的单机控制器
下图显示了安装有六个 HBA 的 Oracle ZFS Storage 7420 单机控制器支持的一部分配置。要通过电缆将控制器连接到磁盘机框，请遵循布线入门，其中包括每个控制器配置的最大磁盘机框数。
图 3-23 具有六个 HBA 且通过单个链连接到一个 Sun Disk Shelf 的单机控制器
图 3-24 具有六个 HBA 且通过两个链连接到两个 Sun Disk Shelf 的单机控制器
图 3-25 具有六个 HBA 且通过三个链连接到三个 Sun Disk Shelf 的单机控制器
图 3-26 具有六个 HBA 且通过四个链连接到四个 Sun Disk Shelf 的单机控制器
图 3-27 具有六个 HBA 且通过五个链连接到五个 Sun Disk Shelf 的单机控制器
图 3-28 具有六个 HBA 且通过六个链连接到六个 Sun Disk Shelf 的单机控制器

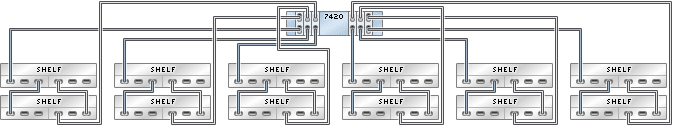

图 3-29 具有六个 HBA 且通过六个链连接到十二个 Sun Disk Shelf 的单机控制器

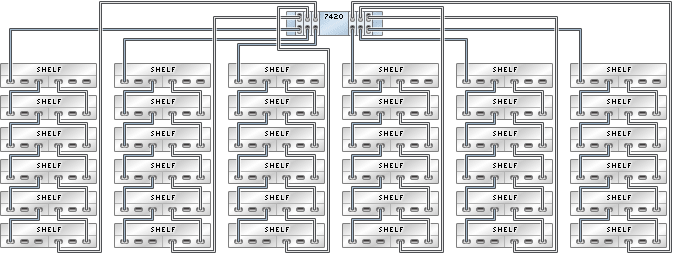

图 3-30 具有六个 HBA 且通过六个链连接到三十六个 Sun Disk Shelf 的单机控制器
|
