HDD 설치 전 3.5인치 HDD 브래킷의 접지대 검사

Oracle Server X5-2L에서 사용되는 3.5인치 HDD(하드 디스크 드라이브) 브래킷에서는 스프링이 포함된 금속 접지대를 사용하며 HDD 브래킷의 오른쪽에 있습니다. 접지대가 구부러지면 서버 디스크 케이지에 닿아 접지대가 손상될 수 있습니다. 접지대가 손상되면 수리할 수 없으며 HDD 브래킷을 교체해야 합니다.

3.5인치 HDD를 시스템에 설치하기 전에 접지대를 육안으로 검사하여 접지대 끝이 HDD 브래킷에 올바르게 장착되었는지 확인하십시오. 올바르게 장착된 접지대의 예는 다음 그림을 참조하십시오.

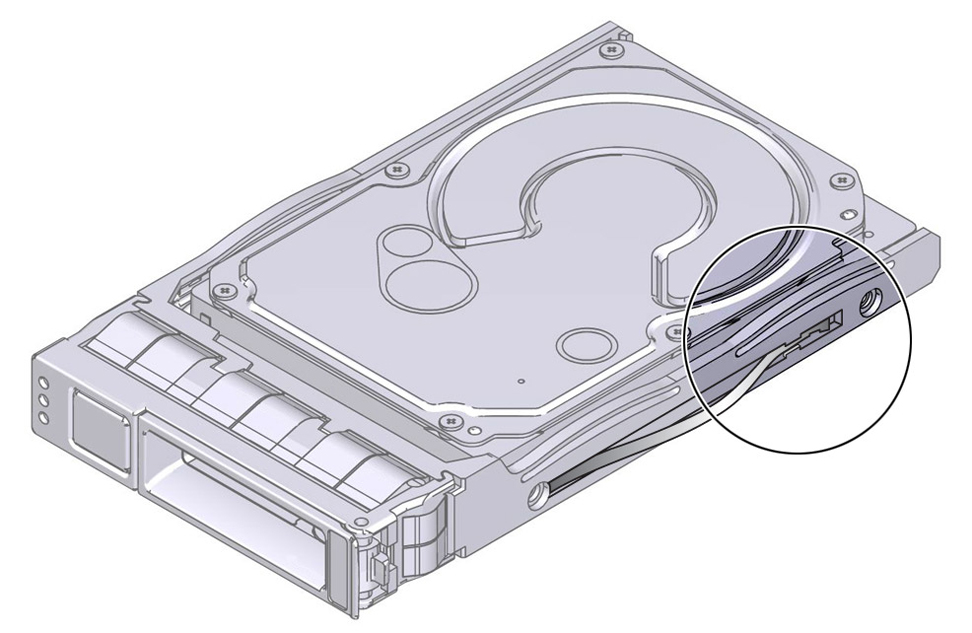

그림 1  HDD 브래킷에 올바르게 장착된 접지대

접지대가 올바르게 장착되지 않거나 HDD 브래킷의 바깥으로 튀어 나오면 HDD 브래킷을 교체해야 합니다. 올바르게 장착되지 않은 접지대의 예는 다음 그림을 참조하십시오.

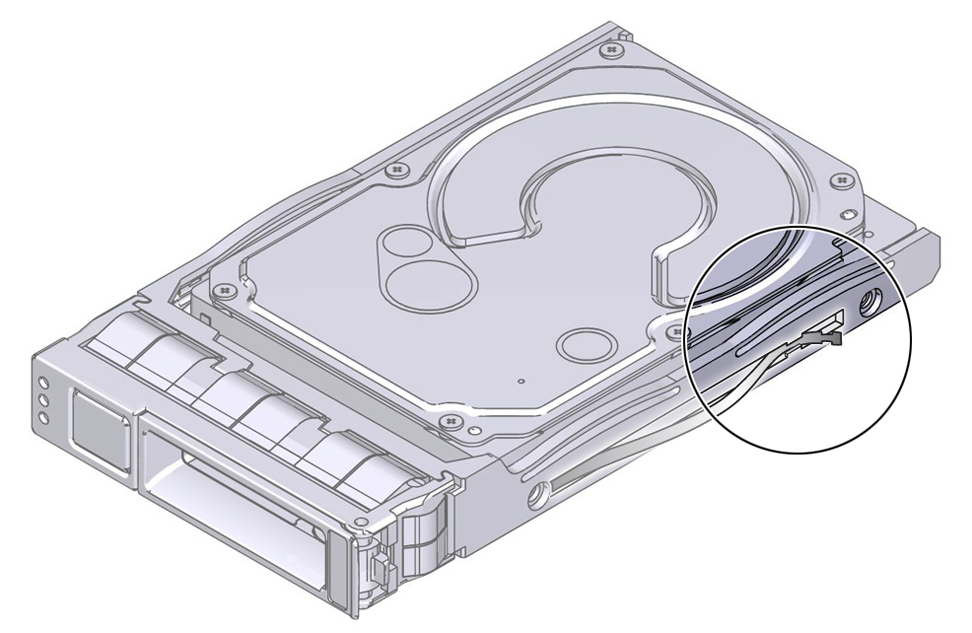

그림 2  HDD 브래킷에 올바르게 장착되지 않은 접지대
