5 Configuración de SNMP en STA

Después de haber configurado las bibliotecas para enviar datos a STA (como se describe en Capítulo 4), use el siguiente procedimiento para configurar STA para recibir datos prevenientes de las bibliotecas.

• "Descripción general de configuración de STA"

• "Tareas de configuración de STA"

5.1 Descripción general de configuración de STA

Para configurar STA para que reciba datos de SNMP desde las bibliotecas, complete todas las tareas de la Tabla 5-1 en orden numérico.

Nota: Para minimizar las interrupciones en las bibliotecas, realice la Tarea 4 para todas las bibliotecas antes de continuar con la Tarea 5. A continuación, realice la Tarea 5 para todas las bibliotecas antes de continuar con la Tarea 6.

Tabla 5-1 Tareas para configurar SNMP en STA

Tarea 1, "Verificación de la comunicación de SNMP con la biblioteca"

Tarea 2, "Inicio de sesión en la interfaz de usuario de STA"

Tarea 3, "Configuración de parámetros de cliente de SNMP para STA"

Tarea 4, "Configuración de conexiones SNMP con la biblioteca"

Tarea 5, "Verificación del estado de funcionamiento de la biblioteca"

Tarea 6, "Prueba de la conexión SNMP con la biblioteca"

Tarea 7, "Obtención de datos de configuración más reciente de la biblioteca"

5.2 Tareas de configuración de STA

Tarea 1   Verificación de la comunicación de SNMP con la biblioteca

Este procedimiento verifica que los puertos UDP 161 y 162 estén activados en todos los nodos de la red entre el servidor de STA y la biblioteca. No puede validar que se haya especificado correctamente un destinatario de captura v3.

1. Establezca una sesión de terminal con el servidor de STA e inicie sesión como usuario root.

2. En el símbolo del sistema, use el siguiente comando para probar la conexión SNMP v3:

   snmpget -v3 -u SNMP_user -a SHA -A auth_password -x DES ‐X priv_password -l authPriv library_IP_addr 1.3.6.1.4.1.1211.1.15.3.1.0


   • SNMP_user: Usuario de SNMP que creó en "Creación de un usuario de SNMP v3".

   • auth_password: contraseña de autorización que asignó en "Creación de un usuario de SNMP v3".

   • priv_password: contraseña de privacidad que asignó en "Creación de un usuario de SNMP v3".

   • library_IP_addr: dirección IP del puerto público en la biblioteca, de la siguiente manera:

     • Para bibliotecas SL150, es el puerto de red 1.

     • Para bibliotecas SL500, es el puerto 1B.

     • Para bibliotecas SL3000 y SL8500, puede ser necesario probar varios puertos, en función de la activación de TCP/IP dual y/o Redundant Electronics en la biblioteca. Si hay varios puertos, ejecute este comando para cada dirección IP.

   • 1.3.6.1.4.1.1211.1.15.3.1.0: Identificador de objeto (OID) de SNMP de la biblioteca, que es el mismo para todos los modelos de bibliotecas.

3. Si la salida del comando muestra el modelo de biblioteca (Ejemplo 5-1), la prueba se realizó correctamente. Si la prueba no se realiza correctamente (Ejemplo 5-2), tal vez haya algún problema con la ruta de paquetes entre la biblioteca y el servidor de STA. Póngase en contacto con el administrador de la red o el servicio de asistencia técnica de Oracle.

   Ejemplo 5-1 Comando snmpget correcto

   # snmpget -v3 -u STAsnmp -a SHA -A authpwd1 -x DES -X privpwd1 ‐l authPriv 192.0.2.20 1.3.6.1.4.1.1211.1.15.3.1.0
   SNMPv2-SMI::enterprises.1211.1.15.3.1.0 =STRING: "SL8500"


   Ejemplo 5-2 Comandos snmpget incorrectos

   # snmpget -v3 -u STAsnmp -a SHA -A authpwd1 -x DES -X privpwd1 ‐l authPriv 192.0.2.20 1.3.6.1.4.1.1211.1.15.3.1.0
   Timeout: No Response from 192.0.2.20.

   # snmpget -v3 -u WrongUsr -a SHA -A authpwd1 -x DES ‐X WrongPwd ‐l authPriv 192.0.2.20 1.3.6.1.4.1.1211.1.15.3.1.0
   snmpget: Authentication failure (incorrect password, community or key)


Tarea 2   Inicio de sesión en la interfaz de usuario de STA

1. Vaya a la pantalla de inicio de sesión de la GUI de STA mediante el número de puerto HTTP (el puerto predeterminado es 7021) o HTTPS (el puerto predeterminado es 7022) que haya seleccionado durante la instalación de STA. "STA" debe estar en mayúsculas.

   http(s)://Nombre del host:Número de puerto/STA/

2. Inicie sesión con el nombre de usuario y la contraseña de la GUI de STA.

Tarea 3   Configuración de parámetros de cliente de SNMP para STA

Use este procedimiento para configurar STA para recibir datos de SNMP provenientes de una o varias bibliotecas. Debe crear una entrada de cliente para el sitio.

1. En el menú de navegación, seleccione Setup & Administration (Configuración y administración) > Configuration (Configuración) > SNMP Connections (Conexiones de SNMP).

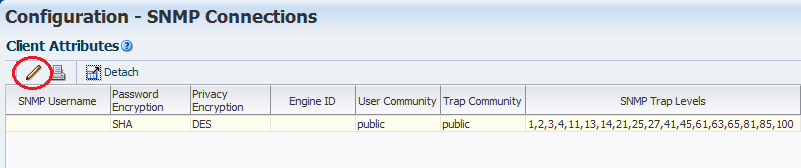

2. En la tabla de atributos del cliente, seleccione la fila de la tabla que está vacía. En la barra de herramientas, haga clic en Edit (Editar).




3. Complete el cuadro de diálogo Define SNMP Client Settings (Definir configuración de cliente de SNMP).




   Nota: Aunque STA supervisará solamente las bibliotecas configuradas para comunicaciones v2c, debe completar todos los campos, incluidos los aplicables a v3. No debe quedar ningún campo en blanco. Consulte "Comunicación SNMP".




   • STA SNMP Connection Username (Auth) (Nombre de usuario de conexión SNMP de STA [autenticación]): nombre de usuario de SNMP v3 que creó en "Creación de un usuario de SNMP v3".

   • Enter STA SNMP Connection Password (Auth) (Introducir contraseña de conexión SNMP de STA [autenticación]): contraseña de autorización de conexión que creó en "Creación de un usuario de SNMP v3".

   • Enter Privacy Encryption Password (Privacy) (Introducir contraseña de cifrado de privacidad [privacidad]): contraseña de cifrado de privacidad que creó en "Creación de un usuario de SNMP v3".

   • User Community (Comunidad de usuarios): necesaria para el intercambio inicial con la biblioteca o si se usará v2c para la comunicación con STA. La configuración predeterminada es public, pero se puede cambiar para adecuarse a lo especificado en la biblioteca. Para obtener más información, consulte "Uso de un usuario SNMP v2c".

   • Trap Community (Comunidad de captura): se utiliza solamente si se usa v2c para la comunicación con la biblioteca. Si se usa v3, deje la configuración predeterminada, public. Si se usa v2c para la comunicación con la biblioteca, se puede modificar con lo que se haya especificado en la biblioteca.

4. Haga clic en Save (Guardar).

   Aparece un mensaje que le recuerda que es necesario probar la conexión con la biblioteca. Esta prueba se realiza más adelante en el proceso.

Tarea 4   Configuración de conexiones SNMP con la biblioteca

Use este procedimiento para configurar conexiones SNMP entre STA y una biblioteca. Realice este procedimiento para cada biblioteca antes de continuar con la Tarea 5.

1. En el menú de navegación, seleccione Setup & Administration (Configuración y administración) > Configuration (Configuración) > SNMP Connections (Conexiones de SNMP).

2. En la barra de herramientas de bibliotecas supervisadas, haga clic en Add (Agregar).




3. Complete el cuadro de diálogo Define Library Connection Details (Definir detalles de conexión de biblioteca).




   Nota: Para las bibliotecas que tienen TCP/IP dual o Redundant Electronics, consulte "TCP/IP dual y Redundant Electronics (SL3000 y SL8500 solamente)" para determinar las direcciones IP que debe utilizar.




   • Library Name (Nombre de la biblioteca): este nombre se usa para identificar la biblioteca en todas las pantallas de la interfaz de usuario de STA (por ejemplo, el nombre de host de la biblioteca).

   • Library Primary IP Address (Dirección IP principal de la biblioteca): dirección IP del puerto público principal de la biblioteca que registró en "Recuperación de la dirección IP de la biblioteca".

   • Library Secondary IP Address (Dirección IP secundaria de la biblioteca): Para bibliotecas SL500 y SL150, deje este campo en blanco. Para bibliotecas SL3000 y SL8500, introduzca la dirección IP secundaria que registró en "Recuperación de la dirección IP de la biblioteca".

   • STA IP Address (Dirección IP de STA): seleccione la dirección IP del servidor de STA.

   • Library Engine ID (ID del motor de la biblioteca): deje este campo en blanco. Es el ID único del motor de SNMP de la biblioteca que se proporciona automáticamente cuando se establece la conexión inicial entre STA y la biblioteca.

   • Automated Daily Data Refresh (Actualización de datos diario automatizado): hora del día a la que STA recopila los datos de configuración más recientes de la biblioteca. Los datos se recopilan automáticamente cada 24 horas a esta hora. Debe elegir una hora a la que normalmente no se use mucho la biblioteca. La hora predeterminada es 00:00 (12:00 a. m.). Use el formato de 24 horas.




     Precaución: Si deja este campo en blanco, se desactiva la recopilación automática programada de los datos de la biblioteca. En este caso, los datos de configuración de la biblioteca en STA no estarán sincronizados con la biblioteca.




   • Library Time Zone (Zona horaria de la biblioteca): zona horaria local de la biblioteca.

4. Haga clic en Save (Guardar).

   Aparece un mensaje que le recuerda que es necesario probar la conexión con la biblioteca. Esta prueba se realiza más adelante en el proceso.

5. Repita esta tarea para las demás bibliotecas.

Tarea 5   Verificación del estado de funcionamiento de la biblioteca

Use este procedimiento para verificar que la biblioteca se haya inicializado por completo y esté operativa. Si la biblioteca no se inicializó por completo, los pasos de configuración posteriores generarán errores. Realice este procedimiento para cada biblioteca antes de continuar con Tarea 6.

Bibliotecas SL500

1. Inicie sesión en la biblioteca con SL Console.

2. Desde el menú, seleccione Tools (Herramientas) > System Detail (Detalles del sistema).

3. En el panel de la izquierda, seleccione Library (Biblioteca).

4. En el panel de la derecha, seleccione Status (Estado).

5. Verifique que el campo Operational State (Estado operativo) de la biblioteca indique Operational (Operativa).

Bibliotecas SL3000 y SL8500

1. Inicie sesión en la biblioteca con SL Console.

2. Desde el menú, seleccione Tools (Herramientas) > System Detail (Detalles del sistema).

3. En el panel de la izquierda, seleccione Library (Biblioteca).

4. En el panel de la derecha, seleccione Status (Estado) > General.

5. Verifique que el campo Device State (Estado del dispositivo) indique ”Ready” (Listo).

Bibliotecas SL150

1. Inicie sesión en la interfaz de usuario basada en explorador.

2. En la parte superior de la pantalla, verifique que el campo Health (Estado de mantenimiento) indique Operational (Operativo).

Tarea 6   Prueba de la conexión SNMP con la biblioteca

Use este procedimiento para probar la conexión SNMP entre STA y cada biblioteca. Debe usar este procedimiento cada vez que agregue o modifique la información de SNMP de STA o una biblioteca. Se puede probar sólo una biblioteca a la vez.

Nota: Como la ejecución de una prueba de conexión puede ocasionar una pérdida momentánea de paquetes entrantes, debe hacerlo sólo si es absolutamente necesario.

1. En el menú de navegación de STA, seleccione Setup & Administration (Configuración y administración) > Configuration (Configuración) > SNMP Connections (Conexiones de SNMP).

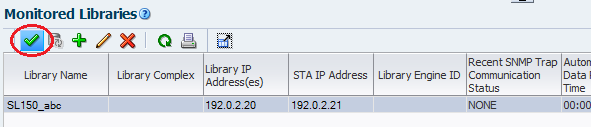

2. En la tabla Monitored Libraries (Bibliotecas supervisadas), seleccione una biblioteca y, a continuación, haga clic en Check / Test Connection (Comprobar/probar conexión).

   Los resultados de la prueba para el canal de conexión de MIB, el canal de captura y la compatibilidad de validación de medios^{Pie 1}  aparecerán en unos instantes. Para solucionar problemas de una prueba^{Pie 2} , consulte "Resolución de problemas de pruebas de conexión y recopilaciones de datos".




3. Haga clic en OK (Aceptar). La tabla Monitored Libraries (Bibliotecas supervisadas) se actualiza de la siguiente manera:

   • El campo Library Complex (Complejo de biblioteca) está en blanco; se lo actualizará en la siguiente tarea.

   • El campo Library Engine ID (ID del motor de la biblioteca) está completado. (Si el ID del motor de la biblioteca que aparece aquí no coincide con el ID del motor de la biblioteca especificado al crear un destinatario de capturas en la biblioteca, la prueba de la conexión no se ve afectada).

   • El campo Recent SNMP Trap Communication Status (Estado de comunicación de capturas de SNMP recientes) indica NONE (Ninguna).

   • Los campos Last Successful Connection (Última conexión correcta) y Last Connection Attempt (Último intento de conexión) indican la fecha y la hora de la última prueba de conexión completada y la última prueba de conexión iniciada, respectivamente.

   • El campo Last Connection Status (Estado de última conexión) indica ”SUCCESS” (Correcta).

4. Repita esta tarea para las demás bibliotecas.

Tarea 7   Obtención de datos de configuración más reciente de la biblioteca

Después de haber probado las conexiones de las bibliotecas en Tarea 6, debe usar este procedimiento para iniciar manualmente la recopilación de datos para cada biblioteca. (Si bien STA realiza una recopilación de datos automáticamente cada 24 horas a la hora programada en Tarea 4, debe realizar una recopilación de datos manual cada vez que agregue información de conexión SNMP para una biblioteca). Las recopilaciones de datos pueden tardar desde varios minutos hasta una hora, según el tamaño de la biblioteca.

1. En el menú de navegación de STA, seleccione Setup & Administration (Configuración y administración) > Configuration (Configuración) > SNMP Connections (Conexiones de SNMP).

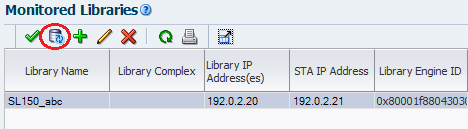

2. Seleccione una biblioteca en la tabla Monitored Libraries (Bibliotecas supervisadas) y, a continuación, haga clic en Get latest data (Obtener datos más recientes).






   Nota: Si está realizando esta tarea para varias bibliotecas, puede iniciar varias solicitudes de obtención de datos; para ello, seleccione una biblioteca, haga clic en Get latest data (Obtener datos más recientes), seleccione otra biblioteca, haga clic en Get latest data (Obtener datos más recientes), etc.




3. Haga clic en OK (Aceptar) para descartar el mensaje. En la tabla Monitored Libraries (Bibliotecas supervisadas), el campo Last Connection Status (Estado de conexión más reciente) se actualizará de la siguiente manera:

   • IN PROGRESS (En curso): el proceso de recopilación de datos se está ejecutando.

   • SUCCESS (Correcto): la recopilación de datos se realizó correctamente. STA comienza a recibir datos de intercambio provenientes de la biblioteca.

   • FAILED (Error): la recopilación de datos no se realizó correctamente^{Pie 2}. De ser posible, STA proporcionará información en el campo Last Connection Failure Detail (Detalle de error de última conexión). (Tal vez tenga que ampliar el ancho de la columna para ver el valor completo). Consulte Apéndice C, "Resolución de problemas de configuración".




   Nota: El estado se actualiza cada cuatro minutos y el intervalo de actualización predeterminado de la pantalla es 480 segundos. Sin embargo, puede hacer clic en el botón Refresh Table (Actualizar tabla) para actualizar la tabla cuando lo desee.






   Nota: El campo Recent SNMP Trap Communication Status (Estado de comunicación de capturas de SNMP recientes) ocasionalmente puede indicar MISSED HEARTBEAT (Latido perdido). Esto es normal.




---

Leyenda de nota a pie de página

Nota a pie de página 1: Para obtener más información, consulte la Guía de requisitos de STA.
Nota a pie de página 2: Si se produce un error en la prueba de conexión o la recopilación de datos por agotamiento del tiempo de espera, intente realizar estas operaciones durante un período de menor actividad de la biblioteca.
