この章の表では、Oracle Exadata Storage拡張ラックの配線レイアウトを示します。この付録には次のトピックが含まれます:
|
注意: 読みやすさを考慮して、Oracle Exadata Database MachineとOracle Exadata Storage拡張ラックの両方に言及する場合、「Oracle Exadataラック」という名前を使用します。 |
図6-1に、Oracle Exadata Storage拡張X4-2フル・ラックおよびOracle Exadata Storage拡張X3-2フル・ラックの前面図および背面図を示します。前面図を左側、背面図を右側に示します。

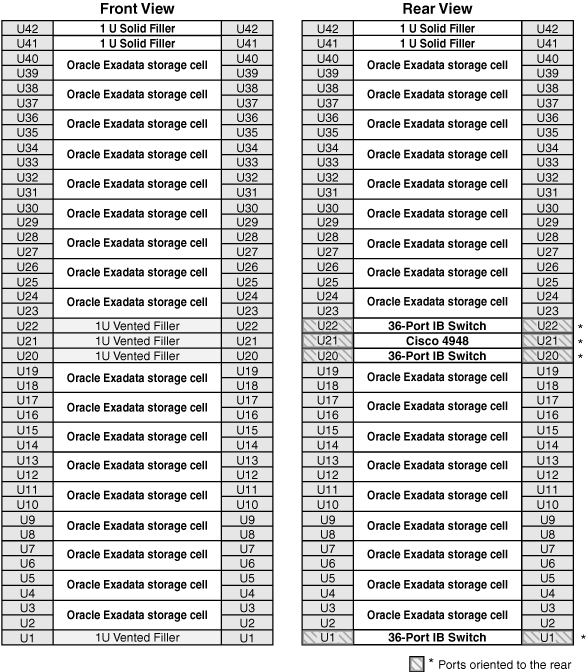

図6-1 Oracle Exadata Storage拡張X4-2フル・ラックおよびOracle Exadata Storage拡張X3-2フル・ラックのラック・レイアウト
図6-2に、Oracle Exadata Storage拡張X4-2ハーフ・ラックおよびOracle Exadata Storage拡張X3-2ハーフ・ラックの前面図および背面図を示します。前面図を左側、背面図を右側に示します。
図6-2 Oracle Exadata Storage拡張X4-2ハーフ・ラックおよびOracle Exadata Storage拡張X3-2ハーフ・ラックのラック・レイアウト
図6-3に、Oracle Exadata Storage拡張X4-2クオータ・ラックおよびOracle Exadata Storage拡張X3-2クオータ・ラックの前面図および背面図を示します。前面図を左側、背面図を右側に示します。

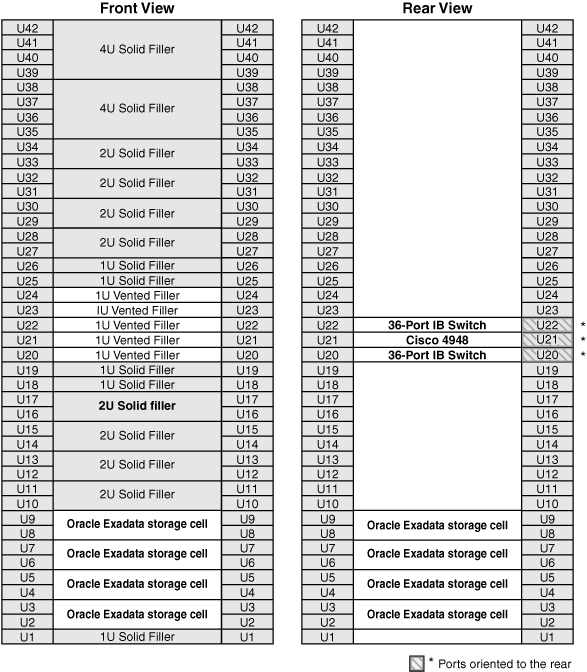

図6-3 Oracle Exadata Storage拡張X4-2クオータ・ラックおよびOracle Exadata Storage拡張X3-2クオータ・ラックのラック・レイアウト
図6-4に、Sun Fire X4270 M2 Serverを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張フル・ラックの前面図および背面図を示します。前面図を左側、背面図を右側に示します。

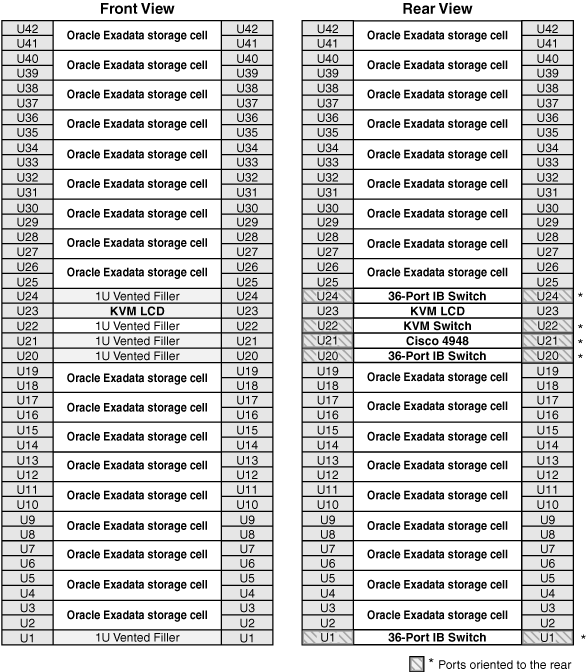

図6-4 Sun Fire X4270 M2 Serverを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張フル・ラックのラック・レイアウト
図6-5に、Sun Fire X4270 M2 Serverを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張ハーフ・ラックの前面図および背面図を示します。前面図を左側、背面図を右側に示します。

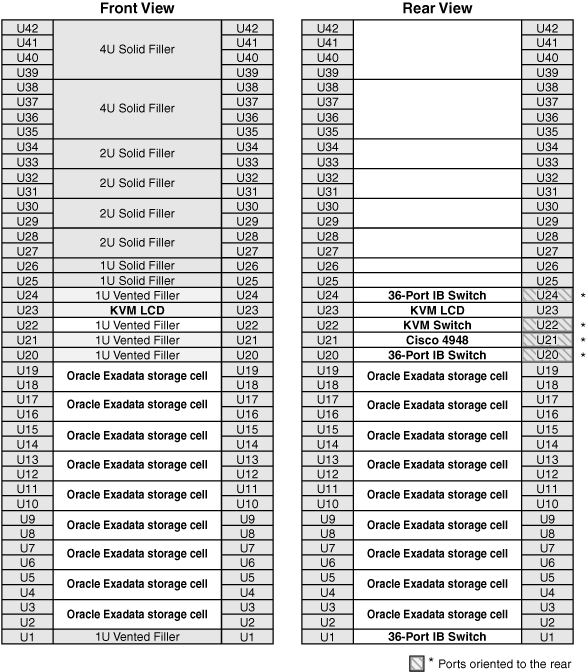

図6-5 Sun Fire X4270 M2 Serverを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張ハーフ・ラックのラック・レイアウト
図6-6に、Sun Fire X4270 M2 Serverを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張クオータ・ラックの前面図および背面図を示します。前面図を左側、背面図を右側に示します。

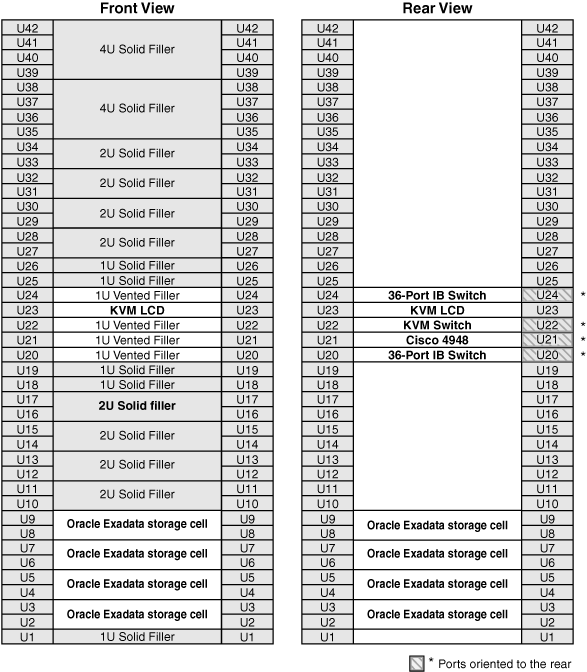

図6-6 Sun Fire X4270 M2 Serverを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張クオータ・ラックのラック・レイアウト
この項には、Sun Integrated Lights Out Manager(ILOM)ネットワーク配線の表が含まれます。サーバーのILOMポートは、NET MGTというラベルが付けられ、Oracle Exadata Storage拡張ラックのラック・ユニット21のギガビット・イーサネット・ポートに接続されます。
この項の表は次のとおりです。
表6-3「Oracle Exadata Storage拡張X4-2フル・ラックおよびOracle Exadata Storage拡張X3-2フル・ラックのILOM配線」
表6-4「Oracle Exadata Storage拡張X4-2ハーフ・ラックおよびOracle Exadata Storage拡張X3-2ハーフ・ラックのILOM配線」
表6-5「Oracle Exadata Storage拡張X4-2クオータ・ラックおよびOracle Exadata Storage拡張X3-2クオータ・ラックのILOM配線」
表6-6「Sun Fire X4270 M2 Serverを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張フル・ラックのILOM配線」
表6-7「Sun Fire X4270 M2 Serverを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張ハーフ・ラックのILOM配線」
表6-1に、Oracle Exadata Storage拡張ラックX6-2でのサーバーからILOMスイッチへのケーブル接続を示します。
表6-1 Oracle Exadata Storage拡張ラックX6-2のILOM配線
| 接続元のラック・ユニット | 機器のタイプ | ギガビット・イーサネット・ポート |
|---|---|---|
|
U41 |
Exadata Storage Server |
16 |
|
U39 |
Exadata Storage Server |
2 |
|
U37 |
Exadata Storage Server |
4 |
|
U35 |
Exadata Storage Server |
6 |
|
U33 |
Exadata Storage Server |
8 |
|
U31 |
Exadata Storage Server |
10 |
|
U29 |
Exadata Storage Server |
12 |
|
U27 |
Exadata Storage Server |
14 |
|
U25 |
Exadata Storage Server |
18 |
|
U23 |
Exadata Storage Server |
22 |
|
U18 |
Exadata Storage Server |
26 |
|
U16 |
Exadata Storage Server |
30 |
|
U14 |
Exadata Storage Server |
32 |
|
U12 |
Exadata Storage Server |
34 |
|
U10 |
Exadata Storage Server |
36 |
|
U8 |
Exadata Storage Server |
38 |
|
U6 |
Exadata Storage Server |
40 |
|
U4 |
Exadata Storage Server |
42 |
|
U2 |
Exadata Storage Server |
44 |
表6-2に、Oracle Exadata Storage拡張ラックX5-2でのサーバーからILOMスイッチへのケーブル接続を示します。
表6-2 Oracle Exadata Storage拡張ラックX5-2のILOM配線
| 接続元のラック・ユニット | 機器のタイプ | ギガビット・イーサネット・ポート |
|---|---|---|
|
U41 |
Exadata Storage Server |
16 |
|
U39 |
Exadata Storage Server |
2 |
|
U37 |
Exadata Storage Server |
4 |
|
U35 |
Exadata Storage Server |
6 |
|
U33 |
Exadata Storage Server |
8 |
|
U31 |
Exadata Storage Server |
10 |
|
U29 |
Exadata Storage Server |
12 |
|
U27 |
Exadata Storage Server |
14 |
|
U25 |
Exadata Storage Server |
18 |
|
U23 |
Exadata Storage Server |
22 |
|
U18 |
Exadata Storage Server |
26 |
|
U16 |
Exadata Storage Server |
30 |
|
U14 |
Exadata Storage Server |
32 |
|
U12 |
Exadata Storage Server |
34 |
|
U10 |
Exadata Storage Server |
36 |
|
U8 |
Exadata Storage Server |
38 |
|
U6 |
Exadata Storage Server |
40 |
|
U4 |
Exadata Storage Server |
42 |
|
U2 |
Exadata Storage Server |
44 |
表6-3に、Oracle Exadata Storage拡張X4-2フル・ラックおよびOracle Exadata Storage拡張X3-2フル・ラックにおけるサーバーからILOMスイッチへのケーブル接続を示します。
表6-3 Oracle Exadata Storage拡張X4-2フル・ラックおよびOracle Exadata Storage拡張X3-2フル・ラックのILOM配線
| 接続元のラック・ユニット | 機器のタイプ | ギガビット・イーサネット・ポート |
|---|---|---|
|
U39 |
Exadata Storage Server |
2 |
|
U37 |
Exadata Storage Server |
4 |
|
U35 |
Exadata Storage Server |
6 |
|
U33 |
Exadata Storage Server |
8 |
|
U31 |
Exadata Storage Server |
10 |
|
U29 |
Exadata Storage Server |
12 |
|
U27 |
Exadata Storage Server |
14 |
|
U25 |
Exadata Storage Server |
18 |
|
U23 |
Exadata Storage Server |
22 |
|
U18 |
Exadata Storage Server |
26 |
|
U16 |
Exadata Storage Server |
30 |
|
U14 |
Exadata Storage Server |
32 |
|
U12 |
Exadata Storage Server |
34 |
|
U10 |
Exadata Storage Server |
36 |
|
U8 |
Exadata Storage Server |
38 |
|
U6 |
Exadata Storage Server |
40 |
|
U4 |
Exadata Storage Server |
42 |
|
U2 |
Exadata Storage Server |
44 |
表6-4に、Oracle Exadata Storage拡張X4-2ハーフ・ラックおよびOracle Exadata Storage拡張X3-2ハーフ・ラックにおけるサーバーからILOMスイッチへのケーブル接続を示します。
表6-4 Oracle Exadata Storage拡張X4-2ハーフ・ラックおよびOracle Exadata Storage拡張X3-2ハーフ・ラックのILOM配線
| 接続元のラック・ユニット | 機器のタイプ | ギガビット・イーサネット・ポート |
|---|---|---|
|
U18 |
Exadata Storage Server |
26 |
|
U16 |
Exadata Storage Server |
30 |
|
U14 |
Exadata Storage Server |
32 |
|
U12 |
Exadata Storage Server |
34 |
|
U10 |
Exadata Storage Server |
36 |
|
U8 |
Exadata Storage Server |
38 |
|
U6 |
Exadata Storage Server |
40 |
|
U4 |
Exadata Storage Server |
42 |
|
U2 |
Exadata Storage Server |
44 |
表6-5に、Oracle Exadata Storage拡張X4-2クオータ・ラックおよびOracle Exadata Storage拡張X3-2クオータ・ラックにおけるサーバーからILOMスイッチへのケーブル接続を示します。
表6-5 Oracle Exadata Storage拡張X4-2クオータ・ラックおよびOracle Exadata Storage拡張X3-2クオータ・ラックのILOM配線
| 接続元のラック・ユニット | 機器のタイプ | ギガビット・イーサネット・ポート |
|---|---|---|
|
U8 |
Exadata Storage Server |
38 |
|
U6 |
Exadata Storage Server |
40 |
|
U4 |
Exadata Storage Server |
42 |
|
U2 |
Exadata Storage Server |
44 |
表6-6に、Sun Fire X4270 M2 Serverを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張フル・ラックのサーバーからILOMスイッチへのケーブル接続を示します。
表6-6 Sun Fire X4270 M2 Serverを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張フル・ラックのILOM配線
| 接続元のラック・ユニット | 機器のタイプ | ギガビット・イーサネット・ポート |
|---|---|---|
|
U41 |
Exadata Storage Server |
2 |
|
U39 |
Exadata Storage Server |
4 |
|
U37 |
Exadata Storage Server |
6 |
|
U35 |
Exadata Storage Server |
8 |
|
U33 |
Exadata Storage Server |
10 |
|
U31 |
Exadata Storage Server |
12 |
|
U29 |
Exadata Storage Server |
14 |
|
U27 |
Exadata Storage Server |
18 |
|
U25 |
Exadata Storage Server |
22 |
|
U18 |
Exadata Storage Server |
26 |
|
U16 |
Exadata Storage Server |
30 |
|
U14 |
Exadata Storage Server |
32 |
|
U12 |
Exadata Storage Server |
34 |
|
U10 |
Exadata Storage Server |
36 |
|
U8 |
Exadata Storage Server |
38 |
|
U6 |
Exadata Storage Server |
40 |
|
U4 |
Exadata Storage Server |
42 |
|
U2 |
Exadata Storage Server |
44 |
表6-7に、Sun Fire X4270 M2 Serverを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張ハーフ・ラックのサーバーからILOMスイッチへのケーブル接続を示します。
表6-7 Sun Fire X4270 M2 Serverを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張ハーフ・ラックのILOM配線
| 接続元のラック・ユニット | 機器のタイプ | ギガビット・イーサネット・ポート |
|---|---|---|
|
U18 |
Exadata Storage Server |
26 |
|
U16 |
Exadata Storage Server |
30 |
|
U14 |
Exadata Storage Server |
32 |
|
U12 |
Exadata Storage Server |
34 |
|
U10 |
Exadata Storage Server |
36 |
|
U8 |
Exadata Storage Server |
38 |
|
U6 |
Exadata Storage Server |
40 |
|
U4 |
Exadata Storage Server |
42 |
|
U2 |
Exadata Storage Server |
44 |
表6-8に、Sun Fire X4270 M2 Serverを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張クオータ・ラックのサーバーからILOMスイッチへのケーブル接続を示します。
この項には、管理ギガビット・イーサネット・ネットワーク配線の表が含まれます。サーバーのポートは、Net-0というラベルが付けられ、Oracle Exadata Storage拡張ラックのラック・ユニット21のギガビット・イーサネット・ポートに接続されます。
この項の表は次のとおりです。
表6-11「Oracle Exadata Storage拡張X4-2フル・ラックおよびOracle Exadata Storage拡張X3-2フル・ラックのギガビット・イーサネット配線」
表6-12「Oracle Exadata Storage拡張X4-2ハーフ・ラックおよびOracle Exadata Storage拡張X3-2ハーフ・ラックのギガビット・イーサネット配線」
表6-13「Oracle Exadata Storage拡張X4-2クオータ・ラックおよびOracle Exadata Storage拡張X3-2クオータ・ラックのギガビット・イーサネット配線」
表6-9に、Oracle Exadata Storage拡張ラックX6-2でのサーバーからギガビット・イーサネット・スイッチへのケーブル接続を示します。
表6-9 Oracle Exadata Storage拡張ラックX6-2のギガビット・イーサネット配線
| 接続元のラック・ユニット | 機器のタイプ | ギガビット・イーサネット・ポート |
|---|---|---|
|
U41 |
Exadata Storage Server |
15 |
|
U39 |
Exadata Storage Server |
1 |
|
U37 |
Exadata Storage Server |
3 |
|
U35 |
Exadata Storage Server |
5 |
|
U33 |
Exadata Storage Server |
7 |
|
U31 |
Exadata Storage Server |
9 |
|
U29 |
Exadata Storage Server |
11 |
|
U27 |
Exadata Storage Server |
13 |
|
U25 |
Exadata Storage Server |
17 |
|
U23 |
Exadata Storage Server |
21 |
|
U24 |
Sun Datacenter InfiniBand Switch 36スイッチ |
45 |
|
U20 |
Sun Datacenter InfiniBand Switch 36スイッチ |
46 |
|
U18 |
Exadata Storage Server |
25 |
|
U16 |
Exadata Storage Server |
29 |
|
U14 |
Exadata Storage Server |
31 |
|
U12 |
Exadata Storage Server |
33 |
|
U10 |
Exadata Storage Server |
35 |
|
U8 |
Exadata Storage Server |
37 |
|
U6 |
Exadata Storage Server |
39 |
|
U4 |
Exadata Storage Server |
41 |
|
U2 |
Exadata Storage Server |
43 |
|
U1 |
Sun Datacenter InfiniBand Switch 36スイッチ |
47 |
|
PDU-A |
PDU |
19 |
|
PDU-B |
PDU |
20 |
表6-10に、Oracle Exadata Storage拡張ラックX5-2でのサーバーからギガビット・イーサネット・スイッチへのケーブル接続を示します。
表6-10 Oracle Exadata Storage拡張ラックX5-2のギガビット・イーサネット配線
| 接続元のラック・ユニット | 機器のタイプ | ギガビット・イーサネット・ポート |
|---|---|---|
|
U41 |
Exadata Storage Server |
15 |
|
U39 |
Exadata Storage Server |
1 |
|
U37 |
Exadata Storage Server |
3 |
|
U35 |
Exadata Storage Server |
5 |
|
U33 |
Exadata Storage Server |
7 |
|
U31 |
Exadata Storage Server |
9 |
|
U29 |
Exadata Storage Server |
11 |
|
U27 |
Exadata Storage Server |
13 |
|
U25 |
Exadata Storage Server |
17 |
|
U23 |
Exadata Storage Server |
21 |
|
U24 |
Sun Datacenter InfiniBand Switch 36スイッチ |
45 |
|
U20 |
Sun Datacenter InfiniBand Switch 36スイッチ |
46 |
|
U18 |
Exadata Storage Server |
25 |
|
U16 |
Exadata Storage Server |
29 |
|
U14 |
Exadata Storage Server |
31 |
|
U12 |
Exadata Storage Server |
33 |
|
U10 |
Exadata Storage Server |
35 |
|
U8 |
Exadata Storage Server |
37 |
|
U6 |
Exadata Storage Server |
39 |
|
U4 |
Exadata Storage Server |
41 |
|
U2 |
Exadata Storage Server |
43 |
|
U1 |
Sun Datacenter InfiniBand Switch 36スイッチ |
47 |
|
PDU-A |
PDU |
19 |
|
PDU-B |
PDU |
20 |
表6-11に、Oracle Exadata Storage拡張X4-2フル・ラックおよびOracle Exadata Storage拡張X3-2フル・ラックにおけるサーバーからギガビット・イーサネット・スイッチへのケーブル接続を示します。
表6-11 Oracle Exadata Storage拡張X4-2フル・ラックおよびOracle Exadata Storage拡張X3-2フル・ラックのギガビット・イーサネット配線
| 接続元のラック・ユニット | 機器のタイプ | ギガビット・イーサネット・ポート |
|---|---|---|
|
U39 |
Exadata Storage Server |
1 |
|
U37 |
Exadata Storage Server |
3 |
|
U35 |
Exadata Storage Server |
5 |
|
U33 |
Exadata Storage Server |
7 |
|
U31 |
Exadata Storage Server |
9 |
|
U29 |
Exadata Storage Server |
11 |
|
U27 |
Exadata Storage Server |
13 |
|
U25 |
Exadata Storage Server |
17 |
|
U23 |
Exadata Storage Server |
21 |
|
U24 |
Sun Datacenter InfiniBand Switch 36スイッチ |
45 |
|
U20 |
Sun Datacenter InfiniBand Switch 36スイッチ |
46 |
|
U18 |
Exadata Storage Server |
25 |
|
U16 |
Exadata Storage Server |
29 |
|
U14 |
Exadata Storage Server |
31 |
|
U12 |
Exadata Storage Server |
33 |
|
U10 |
Exadata Storage Server |
35 |
|
U8 |
Exadata Storage Server |
37 |
|
U6 |
Exadata Storage Server |
39 |
|
U4 |
Exadata Storage Server |
41 |
|
U2 |
Exadata Storage Server |
43 |
|
U1 |
Sun Datacenter InfiniBand Switch 36スイッチ |
47 |
|
PDU-A |
PDU |
16 |
|
PDU-B |
PDU |
20 |
表6-12に、Oracle Exadata Storage拡張X4-2ハーフ・ラックおよびOracle Exadata Storage拡張X3-2ハーフ・ラックにおけるサーバーからギガビット・イーサネット・スイッチへのケーブル接続を示します。
表6-12 Oracle Exadata Storage拡張X4-2ハーフ・ラックおよびOracle Exadata Storage拡張X3-2ハーフ・ラックのギガビット・イーサネット配線
| 接続元のラック・ユニット | 機器のタイプ | ギガビット・イーサネット・ポート |
|---|---|---|
|
U22 |
Sun Datacenter InfiniBand Switch 36スイッチ |
45 |
|
U20 |
Sun Datacenter InfiniBand Switch 36スイッチ |
46 |
|
U18 |
Exadata Storage Server |
25 |
|
U16 |
Exadata Storage Server |
29 |
|
U14 |
Exadata Storage Server |
31 |
|
U12 |
Exadata Storage Server |
33 |
|
U10 |
Exadata Storage Server |
35 |
|
U8 |
Exadata Storage Server |
37 |
|
U6 |
Exadata Storage Server |
39 |
|
U4 |
Exadata Storage Server |
41 |
|
U2 |
Exadata Storage Server |
43 |
|
U1 |
Sun Datacenter InfiniBand Switch 36スイッチ |
47 |
|
PDU-A |
PDU |
16 |
|
PDU-B |
PDU |
20 |
表6-13に、Oracle Exadata Storage拡張X4-2クオータ・ラックおよびOracle Exadata Storage拡張X3-2クオータ・ラックにおけるサーバーからギガビット・イーサネット・スイッチへのケーブル接続を示します。
表6-13 Oracle Exadata Storage拡張X4-2クオータ・ラックおよびOracle Exadata Storage拡張X3-2クオータ・ラックのギガビット・イーサネット配線
| 接続元のラック・ユニット | 機器のタイプ | ギガビット・イーサネット・ポート |
|---|---|---|
|
U22 |
Sun Datacenter InfiniBand Switch 36スイッチ |
45 |
|
U20 |
Sun Datacenter InfiniBand Switch 36スイッチ |
46 |
|
U8 |
Exadata Storage Server |
37 |
|
U6 |
Exadata Storage Server |
39 |
|
U4 |
Exadata Storage Server |
41 |
|
U2 |
Exadata Storage Server |
43 |
|
PDU-A |
PDU |
16 |
|
PDU-B |
PDU |
20 |
表6-14に、Sun Fire X4270 M2 Serverを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張フル・ラックのサーバーからギガビット・イーサネット・スイッチへのケーブル接続を示します。
表6-14 Sun Fire X4270 M2 Serverを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張フル・ラックのギガビット・イーサネット配線
| 接続元のラック・ユニット | 機器のタイプ | ギガビット・イーサネット・ポート |
|---|---|---|
|
U41 |
Exadata Storage Server |
1 |
|
U39 |
Exadata Storage Server |
3 |
|
U37 |
Exadata Storage Server |
5 |
|
U35 |
Exadata Storage Server |
7 |
|
U33 |
Exadata Storage Server |
9 |
|
U31 |
Exadata Storage Server |
11 |
|
U29 |
Exadata Storage Server |
13 |
|
U27 |
Exadata Storage Server |
17 |
|
U25 |
Exadata Storage Server |
21 |
|
U24 |
Sun Datacenter InfiniBand Switch 36スイッチ |
45 |
|
U20 |
Sun Datacenter InfiniBand Switch 36スイッチ |
46 |
|
U18 |
Exadata Storage Server |
25 |
|
U16 |
Exadata Storage Server |
29 |
|
U14 |
Exadata Storage Server |
31 |
|
U12 |
Exadata Storage Server |
33 |
|
U10 |
Exadata Storage Server |
35 |
|
U8 |
Exadata Storage Server |
37 |
|
U6 |
Exadata Storage Server |
39 |
|
U4 |
Exadata Storage Server |
41 |
|
U2 |
Exadata Storage Server |
43 |
|
U1 |
Sun Datacenter InfiniBand Switch 36スイッチ |
47 |
|
PDU-A |
PDU |
16 |
|
PDU-B |
PDU |
20 |
表6-15に、Sun Fire X4270 M2 Serverを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張ハーフ・ラックのサーバーからギガビット・イーサネット・スイッチへのケーブル接続を示します。
表6-15 Sun Fire X4270 M2 Serverを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張ハーフ・ラックのギガビット・イーサネット配線
| 接続元のラック・ユニット | 機器のタイプ | ギガビット・イーサネット・ポート |
|---|---|---|
|
U24 |
Sun Datacenter InfiniBand Switch 36スイッチ |
45 |
|
U20 |
Sun Datacenter InfiniBand Switch 36スイッチ |
46 |
|
U18 |
Exadata Storage Server |
25 |
|
U16 |
Exadata Storage Server |
29 |
|
U14 |
Exadata Storage Server |
31 |
|
U12 |
Exadata Storage Server |
33 |
|
U10 |
Exadata Storage Server |
35 |
|
U8 |
Exadata Storage Server |
37 |
|
U6 |
Exadata Storage Server |
39 |
|
U4 |
Exadata Storage Server |
41 |
|
U2 |
Exadata Storage Server |
43 |
|
U1 |
Sun Datacenter InfiniBand Switch 36スイッチ |
47 |
|
PDU-A |
PDU |
16 |
|
PDU-B |
PDU |
20 |
表6-16に、Sun Fire X4270 M2 Serverを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張クオータ・ラックのサーバーからギガビット・イーサネット・スイッチへのケーブル接続を示します。
表6-16 Sun Fire X4270 M2 Serverを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張クオータ・ラックのギガビット・イーサネット配線
| 接続元のラック・ユニット | 機器のタイプ | ギガビット・イーサネット・ポート |
|---|---|---|
|
U24 |
Sun Datacenter InfiniBand Switch 36スイッチ |
45 |
|
U20 |
Sun Datacenter InfiniBand Switch 36スイッチ |
46 |
|
U8 |
Exadata Storage Server |
37 |
|
U6 |
Exadata Storage Server |
39 |
|
U4 |
Exadata Storage Server |
41 |
|
U2 |
Exadata Storage Server |
43 |
|
PDU-A |
PDU |
16 |
|
PDU-B |
PDU |
20 |
この項には、各配電ユニット(PDU)から各ラックに構成された電源に接続する単相配線の表が含まれます。ケーブルは左側のPDU-Aが終端で、右側に配線されてCMAを介して、4つにまとめられます。
この項の表は次のとおりです。
表6-19「Oracle Exadata Storage拡張X4-2フル・ラックおよびOracle Exadata Storage拡張X3-2フル・ラックの単相PDU配線」
表6-20「Oracle Exadata Storage拡張X4-2ハーフ・ラックおよびOracle Exadata Storage拡張X3-2ハーフ・ラックの単相PDU配線」
表6-21「Oracle Exadata Storage拡張X4-2クオータ・ラックおよびOracle Exadata Storage拡張X3-2クオータ・ラックの単相PDU配線」
表6-17に、Oracle Exadata Storage拡張ラックX6-2でのPDUからラック・ユニットへのケーブル接続を示します。
表6-17 Oracle Exadata Storage拡張ラックX6-2の単相PDU配線
| ラック・ユニット | PDU-A/PS-00 | PDU-B/PS-01 | ケーブル長 |
|---|---|---|---|
|
U41 |
G4-5 |
G1-1 |
2メートル |
|
U39 |
G5-6 |
G0-0 |
2メートル |
|
U37 |
G5-3 |
G0-3 |
2メートル |
|
U35 |
G5-0 |
G0-6 |
2メートル |
|
U33 |
G4-6 |
G1-0 |
2メートル |
|
U31 |
G4-4 |
G1-2 |
2メートル |
|
U29 |
G4-2 |
G1-4 |
2メートル |
|
U27 |
G3-6 |
G2-0 |
2メートル |
|
U25 |
G3-5 |
G2-1 |
2メートル |
|
U23 |
G3-3 |
G2-3 |
2メートル |
|
U22 |
G3-1 |
G2-5 |
2メートル |
|
U21 |
G3-0 |
G2-6 |
2メートル |
|
U20 |
G2-4 |
G3-2 |
2メートル |
|
U18 |
G2-2 |
G3-4 |
2メートル |
|
U16 |
G1-6 |
G4-0 |
2メートル |
|
U14 |
G2-0 |
G3-6 |
2メートル |
|
U12 |
G1-4 |
G4-2 |
2メートル |
|
U10 |
G1-2 |
G4-4 |
2メートル |
|
U8 |
G1-0 |
G4-6 |
2メートル |
|
U6 |
G0-6 |
G5-0 |
2メートル |
|
U4 |
G0-4 |
G5-2 |
2メートル |
|
U2 |
G0-2 |
G5-4 |
2メートル |
|
U1 |
G0-0 |
G5-6 |
2メートル |
表6-18に、Oracle Exadata Storage拡張ラックX5-2でのPDUからラック・ユニットへのケーブル接続を示します。
表6-18 Oracle Exadata Storage拡張ラックX5-2の単相PDU配線
| ラック・ユニット | PDU-A/PS-00 | PDU-B/PS-01 | ケーブル長 |
|---|---|---|---|
|
U41 |
G4-5 |
G1-1 |
2メートル |
|
U39 |
G5-6 |
G0-0 |
2メートル |
|
U37 |
G5-3 |
G0-3 |
2メートル |
|
U35 |
G5-0 |
G0-6 |
2メートル |
|
U33 |
G4-6 |
G1-0 |
2メートル |
|
U31 |
G4-4 |
G1-2 |
2メートル |
|
U29 |
G4-2 |
G1-4 |
2メートル |
|
U27 |
G3-6 |
G2-0 |
2メートル |
|
U25 |
G3-5 |
G2-1 |
2メートル |
|
U23 |
G3-3 |
G2-3 |
2メートル |
|
U22 |
G3-1 |
G2-5 |
2メートル |
|
U21 |
G3-0 |
G2-6 |
2メートル |
|
U20 |
G2-4 |
G3-2 |
2メートル |
|
U18 |
G2-2 |
G3-4 |
2メートル |
|
U16 |
G1-6 |
G4-0 |
2メートル |
|
U14 |
G2-0 |
G3-6 |
2メートル |
|
U12 |
G1-4 |
G4-2 |
2メートル |
|
U10 |
G1-2 |
G4-4 |
2メートル |
|
U8 |
G1-0 |
G4-6 |
2メートル |
|
U6 |
G0-6 |
G5-0 |
2メートル |
|
U4 |
G0-4 |
G5-2 |
2メートル |
|
U2 |
G0-2 |
G5-4 |
2メートル |
|
U1 |
G0-0 |
G5-6 |
2メートル |
表6-19に、Oracle Exadata Storage拡張X4-2フル・ラックおよびOracle Exadata Storage拡張X3-2フル・ラックにおけるPDUからラック・ユニットへのケーブル接続を示します。
表6-19 Oracle Exadata Storage拡張X4-2フル・ラックおよびOracle Exadata Storage拡張X3-2フル・ラックの単相PDU配線
| ラック・ユニット | PDU-A/PS-00 | PDU-B/PS-01 | ケーブル長 |
|---|---|---|---|
|
U39 |
G5-6 |
G0-0 |
2メートル |
|
U37 |
G5-3 |
G0-3 |
2メートル |
|
U35 |
G5-0 |
G0-6 |
2メートル |
|
U33 |
G4-6 |
G1-0 |
2メートル |
|
U31 |
G4-4 |
G1-2 |
2メートル |
|
U29 |
G4-2 |
G1-4 |
2メートル |
|
U27 |
G3-6 |
G2-0 |
2メートル |
|
U25 |
G3-5 |
G2-1 |
2メートル |
|
U23 |
G3-3 |
G2-3 |
2メートル |
|
U22 |
G3-1 |
G2-5 |
2メートル |
|
U21 |
G3-0 |
G2-6 |
2メートル |
|
U20 |
G2-4 |
G3-2 |
2メートル |
|
U18 |
G2-2 |
G3-4 |
2メートル |
|
U16 |
G1-6 |
G4-0 |
2メートル |
|
U14 |
G2-0 |
G3-6 |
2メートル |
|
U12 |
G1-4 |
G4-2 |
2メートル |
|
U10 |
G1-2 |
G4-4 |
2メートル |
|
U8 |
G1-0 |
G4-6 |
2メートル |
|
U6 |
G0-6 |
G5-0 |
2メートル |
|
U4 |
G0-4 |
G5-2 |
2メートル |
|
U2 |
G0-2 |
G5-4 |
2メートル |
|
U1 |
G0-0 |
G5-6 |
2メートル |
表6-20に、Oracle Exadata Storage拡張X4-2ハーフ・ラックおよびOracle Exadata Storage拡張X3-2ハーフ・ラックにおけるPDUからラック・ユニットへのケーブル接続を示します。
表6-20 Oracle Exadata Storage拡張X4-2ハーフ・ラックおよびOracle Exadata Storage拡張X3-2ハーフ・ラックの単相PDU配線
| ラック・ユニット | PDU-A/PS-00 | PDU-B/PS-01 | ケーブル長 |
|---|---|---|---|
|
U22 |
G3-1 |
G2-5 |
2メートル |
|
U21 |
G3-0 |
G2-6 |
2メートル |
|
U20 |
G2-4 |
G3-2 |
2メートル |
|
U18 |
G2-2 |
G3-4 |
2メートル |
|
U16 |
G1-6 |
G4-0 |
2メートル |
|
U14 |
G2-0 |
G3-6 |
2メートル |
|
U12 |
G1-4 |
G4-2 |
2メートル |
|
U10 |
G1-2 |
G4-4 |
2メートル |
|
U8 |
G1-0 |
G4-6 |
2メートル |
|
U6 |
G0-6 |
G5-0 |
2メートル |
|
U4 |
G0-4 |
G5-2 |
2メートル |
|
U2 |
G0-2 |
G5-4 |
2メートル |
|
U1 |
G0-0 |
G5-6 |
2メートル |
表6-21に、Oracle Exadata Storage拡張X4-2クオータ・ラックおよびOracle Exadata Storage拡張X3-2クオータ・ラックにおけるPDUからラック・ユニットへのケーブル接続を示します。
表6-21 Oracle Exadata Storage拡張X4-2クオータ・ラックおよびOracle Exadata Storage拡張X3-2クオータ・ラックの単相PDU配線
| ラック・ユニット | PDU-A/PS-00 | PDU-B/PS-01 | ケーブル長 |
|---|---|---|---|
|
U22 |
G3-1 |
G2-5 |
2メートル |
|
U21 |
G3-0 |
G2-6 |
2メートル |
|
U20 |
G2-4 |
G3-2 |
2メートル |
|
U8 |
G1-0 |
G4-6 |
2メートル |
|
U6 |
G0-6 |
G5-0 |
2メートル |
|
U4 |
G0-4 |
G5-2 |
2メートル |
|
U2 |
G0-2 |
G5-4 |
2メートル |
|
U1 |
G0-0 |
G5-6 |
2メートル |
表6-22に、Sun Fire X4270 M2 Serverを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張フル・ラックのPDUからラック・ユニットへのケーブル接続を示します。
表6-22 Sun Fire X4270 M2 Serverを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張フル・ラックの単相PDU配線
| ラック・ユニット | PDU-A/PS-00 | PDU-B/PS-01 | ケーブル長 |
|---|---|---|---|
|
U41 |
G5-6 |
G0-0 |
2メートル |
|
U39 |
G5-3 |
G0-3 |
2メートル |
|
U37 |
G5-0 |
G0-6 |
2メートル |
|
U35 |
G4-6 |
G1-0 |
2メートル |
|
U33 |
G4-4 |
G1-2 |
2メートル |
|
U31 |
G4-2 |
G1-4 |
2メートル |
|
U29 |
G3-6 |
G2-0 |
2メートル |
|
U27 |
G3-5 |
G2-1 |
2メートル |
|
U25 |
G3-3 |
G2-3 |
2メートル |
|
U24 |
G3-1 |
G2-5 |
2メートル |
|
U23 |
該当なし |
G3-0 |
付属 |
|
U22 |
G3-1 |
G2-5 |
2メートル |
|
U21 |
G3-0 |
G2-6 |
2メートル |
|
U20 |
G2-4 |
G3-2 |
2メートル |
|
U18 |
G2-2 |
G3-4 |
2メートル |
|
U16 |
G1-6 |
G4-0 |
2メートル |
|
U14 |
G2-0 |
G3-6 |
2メートル |
|
U12 |
G1-4 |
G4-2 |
2メートル |
|
U10 |
G1-2 |
G4-4 |
2メートル |
|
U8 |
G1-0 |
G4-6 |
2メートル |
|
U6 |
G0-6 |
G5-0 |
2メートル |
|
U4 |
G0-4 |
G5-2 |
2メートル |
|
U2 |
G0-2 |
G5-4 |
2メートル |
|
U1 |
G0-0 |
G5-6 |
2メートル |
表6-23に、Sun Fire X4270 M2 Serverを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張ハーフ・ラックのPDUからラック・ユニットへのケーブル接続を示します。
表6-23 Sun Fire X4270 M2 Serverを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張ハーフ・ラックの単相PDU配線
| ラック・ユニット | PDU-A/PS-00 | PDU-B/PS-01 | ケーブル長 |
|---|---|---|---|
|
U22 |
G3-1 |
G2-5 |
2メートル |
|
U21 |
G3-0 |
G2-6 |
2メートル |
|
U20 |
G2-4 |
G3-2 |
2メートル |
|
U18 |
G2-2 |
G3-4 |
2メートル |
|
U16 |
G1-6 |
G4-0 |
2メートル |
|
U14 |
G2-0 |
G3-6 |
2メートル |
|
U12 |
G1-4 |
G4-2 |
2メートル |
|
U10 |
G1-2 |
G4-4 |
2メートル |
|
U8 |
G1-0 |
G4-6 |
2メートル |
|
U6 |
G0-6 |
G5-0 |
2メートル |
|
U4 |
G0-4 |
G5-2 |
2メートル |
|
U2 |
G0-2 |
G5-4 |
2メートル |
表6-24に、Sun Fire X4270 M2 Serverを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張クオータ・ラックのPDUからラック・ユニットへのケーブル接続を示します。
この項には、各配電ユニット(PDU)から各ラックに構成された電源に接続する3相配線の表が含まれます。ケーブルは左側のPDU-Aが終端で、右側に配線されてCMAを介して、4つにまとめられます。
この項の表は次のとおりです。
表6-27「Oracle Exadata Storage拡張X4-2フル・ラックおよびOracle Exadata Storage拡張X3-2フル・ラックの3相PDU配線」
表6-28「Oracle Exadata Storage拡張X4-2ハーフ・ラックおよびOracle Exadata Storage拡張X3-2ハーフ・ラックの3相PDU配線」
表6-29「Oracle Exadata Storage拡張X4-2クオータ・ラックおよびOracle Exadata Storage拡張X3-2クオータ・ラックの3相PDU配線」
表6-30「Sun Fire X4270 M2 Serverを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張ラックの3相PDU配線」
表6-25に、Oracle Exadata Storage拡張ラックX6-2でのPDUからラック・ユニットへのケーブル接続を示します。
表6-25 Oracle Exadata Storage拡張ラックX6-2の3相PDU配線
| ラック・ユニット | PDU-A/PS-00 | PDU-B/PS-01 | ケーブル長 |
|---|---|---|---|
|
U41 |
G4-5 |
G1-1 |
2メートル |
|
U39 |
G5-6 |
G2-0 |
2メートル |
|
U37 |
G5-3 |
G2-3 |
2メートル |
|
U35 |
G5-0 |
G2-6 |
2メートル |
|
U33 |
G4-6 |
G1-0 |
2メートル |
|
U31 |
G4-4 |
G1-2 |
2メートル |
|
U29 |
G4-2 |
G1-4 |
2メートル |
|
U27 |
G3-6 |
G0-0 |
2メートル |
|
U25 |
G3-5 |
G0-1 |
2メートル |
|
U23 |
G3-3 |
G0-3 |
2メートル |
|
U22 |
G2-5 |
G5-1 |
1メートル |
|
U21 |
G3-0 |
G0-6 |
2メートル |
|
U20 |
G2-4 |
G5-2 |
2メートル |
|
U18 |
G2-2 |
G5-4 |
2メートル |
|
U16 |
G1-6 |
G4-0 |
2メートル |
|
U14 |
G2-0 |
G5-6 |
2メートル |
|
U12 |
G1-4 |
G4-2 |
2メートル |
|
U10 |
G1-2 |
G4-4 |
2メートル |
|
U8 |
G1-0 |
G4-6 |
2メートル |
|
U6 |
G0-6 |
G3-0 |
2メートル |
|
U4 |
G0-4 |
G3-2 |
2メートル |
|
U2 |
G0-2 |
G3-4 |
2メートル |
|
U1 |
G0-0 |
G3-6 |
2メートル |
表6-26に、Oracle Exadata Storage拡張ラックX5-2でのPDUからラック・ユニットへのケーブル接続を示します。
表6-26 Oracle Exadata Storage拡張ラックX5-2の3相PDU配線
| ラック・ユニット | PDU-A/PS-00 | PDU-B/PS-01 | ケーブル長 |
|---|---|---|---|
|
U41 |
G4-5 |
G1-1 |
2メートル |
|
U39 |
G5-6 |
G2-0 |
2メートル |
|
U37 |
G5-3 |
G2-3 |
2メートル |
|
U35 |
G5-0 |
G2-6 |
2メートル |
|
U33 |
G4-6 |
G1-0 |
2メートル |
|
U31 |
G4-4 |
G1-2 |
2メートル |
|
U29 |
G4-2 |
G1-4 |
2メートル |
|
U27 |
G3-6 |
G0-0 |
2メートル |
|
U25 |
G3-5 |
G0-1 |
2メートル |
|
U23 |
G3-3 |
G0-3 |
2メートル |
|
U22 |
G2-5 |
G5-1 |
1メートル |
|
U21 |
G3-0 |
G0-6 |
2メートル |
|
U20 |
G2-4 |
G5-2 |
2メートル |
|
U18 |
G2-2 |
G5-4 |
2メートル |
|
U16 |
G1-6 |
G4-0 |
2メートル |
|
U14 |
G2-0 |
G5-6 |
2メートル |
|
U12 |
G1-4 |
G4-2 |
2メートル |
|
U10 |
G1-2 |
G4-4 |
2メートル |
|
U8 |
G1-0 |
G4-6 |
2メートル |
|
U6 |
G0-6 |
G3-0 |
2メートル |
|
U4 |
G0-4 |
G3-2 |
2メートル |
|
U2 |
G0-2 |
G3-4 |
2メートル |
|
U1 |
G0-0 |
G3-6 |
2メートル |
表6-27に、Oracle Exadata Storage拡張X4-2フル・ラックおよびOracle Exadata Storage拡張X3-2フル・ラックにおけるPDUからラック・ユニットへのケーブル接続を示します。
表6-27 Oracle Exadata Storage拡張X4-2フル・ラックおよびOracle Exadata Storage拡張X3-2フル・ラックの3相PDU配線
| ラック・ユニット | PDU-A/PS-00 | PDU-B/PS-01 | ケーブル長 |
|---|---|---|---|
|
U39 |
G5-6 |
G2-0 |
2メートル |
|
U37 |
G5-3 |
G2-3 |
2メートル |
|
U35 |
G5-0 |
G2-6 |
2メートル |
|
U33 |
G4-6 |
G1-0 |
2メートル |
|
U31 |
G4-4 |
G1-2 |
2メートル |
|
U29 |
G4-2 |
G1-4 |
2メートル |
|
U27 |
G3-6 |
G0-0 |
2メートル |
|
U25 |
G3-5 |
G0-1 |
2メートル |
|
U23 |
G3-3 |
G0-3 |
2メートル |
|
U22 |
G2-5 |
G5-1 |
1メートル |
|
U21 |
G3-0 |
G0-6 |
2メートル |
|
U20 |
G2-4 |
G5-2 |
2メートル |
|
U18 |
G2-2 |
G5-4 |
2メートル |
|
U16 |
G1-6 |
G4-0 |
2メートル |
|
U14 |
G2-0 |
G5-6 |
2メートル |
|
U12 |
G1-4 |
G4-2 |
2メートル |
|
U10 |
G1-2 |
G4-4 |
2メートル |
|
U8 |
G1-0 |
G4-6 |
2メートル |
|
U6 |
G0-6 |
G3-0 |
2メートル |
|
U4 |
G0-4 |
G3-2 |
2メートル |
|
U2 |
G0-2 |
G3-4 |
2メートル |
|
U1 |
G0-0 |
G3-6 |
2メートル |
表6-28に、Oracle Exadata Storage拡張X4-2ハーフ・ラックおよびOracle Exadata Storage拡張X3-2ハーフ・ラックにおけるPDUからラック・ユニットへのケーブル接続を示します。
表6-28 Oracle Exadata Storage拡張X4-2ハーフ・ラックおよびOracle Exadata Storage拡張X3-2ハーフ・ラックの3相PDU配線
| ラック・ユニット | PDU-A/PS-00 | PDU-B/PS-01 | ケーブル長 |
|---|---|---|---|
|
U22 |
G3-1 |
G0-5 |
1メートル |
|
U21 |
G3-0 |
G0-6 |
2メートル |
|
U20 |
G2-4 |
G5-2 |
2メートル |
|
U18 |
G2-2 |
G5-4 |
2メートル |
|
U16 |
G1-6 |
G4-0 |
2メートル |
|
U14 |
G2-0 |
G5-6 |
2メートル |
|
U12 |
G1-4 |
G4-2 |
2メートル |
|
U10 |
G1-2 |
G4-4 |
2メートル |
|
U8 |
G1-0 |
G4-6 |
2メートル |
|
U6 |
G0-6 |
G3-0 |
2メートル |
|
U4 |
G0-4 |
G3-2 |
2メートル |
|
U2 |
G0-2 |
G3-4 |
2メートル |
|
U1 |
G0-0 |
G3-6 |
2メートル |
表6-29に、Oracle Exadata Storage拡張X4-2クオータ・ラックおよびOracle Exadata Storage拡張X3-2クオータ・ラックにおけるPDUからラック・ユニットへのケーブル接続を示します。
表6-29 Oracle Exadata Storage拡張X4-2クオータ・ラックおよびOracle Exadata Storage拡張X3-2クオータ・ラックの3相PDU配線
| ラック・ユニット | PDU-A/PS-00 | PDU-B/PS-01 | ケーブル長 |
|---|---|---|---|
|
U22 |
G3-1 |
G0-5 |
1メートル |
|
U21 |
G3-0 |
G0-6 |
2メートル |
|
U20 |
G2-4 |
G5-2 |
2メートル |
|
U8 |
G1-0 |
G4-6 |
2メートル |
|
U6 |
G0-6 |
G3-0 |
2メートル |
|
U4 |
G0-4 |
G3-2 |
2メートル |
|
U2 |
G0-2 |
G3-4 |
2メートル |
|
U1 |
G0-0 |
G3-6 |
2メートル |
表6-30に、Sun Fire X4270 M2 Serverを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張フル・ラックのPDUからラック・ユニットへのケーブル接続を示します。
表6-30 Sun Fire X4270 M2 Serverを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張ラックの3相PDU配線
| ラック・ユニット | PDU-A/PS-00 | PDU-B/PS-01 | ケーブル長 |
|---|---|---|---|
|
U41 |
G5-6 |
G2-0 |
2メートル |
|
U39 |
G5-3 |
G2-3 |
2メートル |
|
U37 |
G5-0 |
G2-6 |
2メートル |
|
U35 |
G4-6 |
G1-0 |
2メートル |
|
U33 |
G4-4 |
G1-2 |
2メートル |
|
U31 |
G4-2 |
G1-4 |
2メートル |
|
U29 |
G3-6 |
G0-0 |
2メートル |
|
U27 |
G3-5 |
G0-1 |
2メートル |
|
U25 |
G3-3 |
G0-3 |
2メートル |
|
U24 |
G3-1 |
G0-5 |
2メートル |
|
U23 |
該当なし |
G5-0 |
付属 |
|
U22 |
G2-5 |
G5-1 |
1メートル |
|
U21 |
G3-0 |
G0-6 |
2メートル |
|
U20 |
G2-4 |
G5-2 |
2メートル |
|
U18 |
G2-2 |
G5-4 |
2メートル |
|
U16 |
G1-6 |
G4-0 |
2メートル |
|
U14 |
G2-0 |
G5-6 |
2メートル |
|
U12 |
G1-4 |
G4-2 |
2メートル |
|
U10 |
G1-2 |
G4-4 |
2メートル |
|
U8 |
G1-0 |
G4-6 |
2メートル |
|
U6 |
G0-6 |
G3-0 |
2メートル |
|
U4 |
G0-4 |
G3-2 |
2メートル |
|
U2 |
G0-2 |
G3-4 |
2メートル |
|
U1 |
G0-0 |
G3-6 |
2メートル |
表6-31に、Sun Fire X4270 M2 Serverを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張ハーフ・ラックのPDUからラック・ユニットへのケーブル接続を示します。
表6-31 Sun Fire X4270 M2 Serverを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張ハーフ・ラックの3相PDU配線
| ラック・ユニット | PDU-A/PS-00 | PDU-B/PS-01 | ケーブル長 |
|---|---|---|---|
|
U24 |
G3-1 |
G0-5 |
2メートル |
|
U23 |
該当なし |
G5-0 |
付属 |
|
U22 |
G2-5 |
G5-1 |
1メートル |
|
U21 |
G3-0 |
G0-6 |
2メートル |
|
U20 |
G2-4 |
G5-2 |
2メートル |
|
U18 |
G2-2 |
G5-4 |
2メートル |
|
U16 |
G1-6 |
G4-0 |
2メートル |
|
U14 |
G2-0 |
G5-6 |
2メートル |
|
U12 |
G1-4 |
G4-2 |
2メートル |
|
U10 |
G1-2 |
G4-4 |
2メートル |
|
U8 |
G1-0 |
G4-6 |
2メートル |
|
U6 |
G0-6 |
G3-0 |
2メートル |
|
U4 |
G0-4 |
G3-2 |
2メートル |
|
U2 |
G0-2 |
G3-4 |
2メートル |
|
U1 |
G0-0 |
G3-6 |
2メートル |
表6-32に、Sun Fire X4270 M2 Serverを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張クオータ・ラックのPDUからラック・ユニットへのケーブル接続を示します。
表6-32 Sun Fire X4270 M2 Serverを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張クオータ・ラックの3相PDU配線
| ラック・ユニット | PDU-A/PS-00 | PDU-B/PS-01 | ケーブル長 |
|---|---|---|---|
|
U24 |
G3-1 |
G0-5 |
2メートル |
|
U23 |
該当なし |
G5-0 |
付属 |
|
U22 |
G2-5 |
G5-1 |
1メートル |
|
U21 |
G3-0 |
G0-6 |
2メートル |
|
U20 |
G2-4 |
G5-2 |
2メートル |
|
U8 |
G1-0 |
G4-6 |
2メートル |
|
U6 |
G0-6 |
G3-0 |
2メートル |
|
U4 |
G0-4 |
G3-2 |
2メートル |
|
U2 |
G0-2 |
G3-4 |
2メートル |
この項には、InfiniBandネットワーク配線の表が含まれます。Sun Datacenter InfiniBand Switch 36スイッチは、ラック・ユニット1、20および24にあります。
この項の表は次のとおりです。
表6-33「Oracle Exadata Storage拡張X4-2フル・ラックおよびOracle Exadata Storage拡張X3-2フル・ラックのInfiniBandネットワーク配線」
表6-34「Oracle Exadata Storage拡張X4-2ハーフ・ラックおよびOracle Exadata Storage拡張X3-2ハーフ・ラックのInfiniBandネットワーク配線」
表6-33に、Oracle Exadata Storage拡張X4-2フル・ラックおよびOracle Exadata Storage拡張X3-2フル・ラックのInfiniBand接続の場所、ポートおよびケーブルを示します。
表6-33 Oracle Exadata Storage拡張X4-2フル・ラックおよびOracle Exadata Storage拡張X3-2フル・ラックのInfiniBandネットワーク配線
| 接続元のInfiniBand Switchラック・ユニット | ポート | 接続先のラック・ユニット | 機器のタイプ | ポート | ケーブルの説明 |
|---|---|---|---|---|---|
|
U24 |
0A |
U39 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
|
U24 |
0B |
U37 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
|
U24 |
1A |
U35 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
|
U24 |
1B |
U33 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
|
U24 |
2A |
U31 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
|
U24 |
2B |
U29 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
|
U24 |
3A |
U27 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
|
U24 |
4A |
U25 |
Exadata Storage Server |
PCIe 2、P1 |
2メートルのQDR InfiniBandケーブル |
|
U24 |
5A |
U23 |
Exadata Storage Server |
PCIe 2、P1 |
2メートルのQDR InfiniBandケーブル |
|
U24 |
13A |
U18 |
Exadata Storage Server |
PCIe 2、P2 |
2メートルのQDR InfiniBandケーブル |
|
U24 |
14A |
U16 |
Exadata Storage Server |
PCIe 2、P2 |
2メートルのQDR InfiniBandケーブル |
|
U24 |
14B |
U14 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
|
U24 |
15A |
U12 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
|
U24 |
15B |
U10 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
|
U24 |
16A |
U8 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
|
U24 |
16B |
U6 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
|
U24 |
17A |
U4 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
|
U24 |
17B |
U2 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
|
U20 |
0A |
U39 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
|
U20 |
0B |
U37 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
|
U20 |
1A |
U35 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
|
U20 |
1B |
U33 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
|
U20 |
2A |
U31 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
|
U20 |
2B |
U29 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
|
U20 |
3A |
U27 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
|
U20 |
4A |
U25 |
Exadata Storage Server |
PCIe 2、P2 |
2メートルのQDR InfiniBandケーブル |
|
U20 |
5A |
U23 |
Exadata Storage Server |
PCIe 2、P2 |
2メートルのQDR InfiniBandケーブル |
|
U20 |
13A |
U18 |
Exadata Storage Server |
PCIe 2、P1 |
2メートルのQDR InfiniBandケーブル |
|
U20 |
14A |
U16 |
Exadata Storage Server |
PCIe 2、P1 |
2メートルのQDR InfiniBandケーブル |
|
U20 |
14B |
U14 |
Exadata Storage Server |
PCIe 3、P1 |
2メートルのQDR InfiniBandケーブル |
|
U20 |
15A |
U12 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
|
U20 |
15B |
U10 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
|
U20 |
16A |
U8 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
|
U20 |
16B |
U6 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
|
U20 |
17A |
U4 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
|
U20 |
17B |
U2 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
|
U20 |
9B |
U24 |
Sun Datacenter InfiniBand Switch 36スイッチ |
9A |
2メートルのQDR InfiniBandケーブル |
|
U20 |
10B |
U24 |
Sun Datacenter InfiniBand Switch 36スイッチ |
10A |
2メートルのQDR InfiniBandケーブル |
|
U20 |
11B |
U24 |
Sun Datacenter InfiniBand Switch 36スイッチ |
11A |
2メートルのQDR InfiniBandケーブル |
|
U20 |
8A |
U24 |
Sun Datacenter InfiniBand Switch 36スイッチ |
8A |
2メートルのQDR InfiniBandケーブル |
|
U20 |
9A |
U24 |
Sun Datacenter InfiniBand Switch 36スイッチ |
9B |
2メートルのQDR InfiniBandケーブル |
|
U20 |
10A |
U24 |
Sun Datacenter InfiniBand Switch 36スイッチ |
10B |
2メートルのQDR InfiniBandケーブル |
|
U20 |
11A |
U24 |
Sun Datacenter InfiniBand Switch 36スイッチ |
11B |
2メートルのQDR InfiniBandケーブル |
|
U1 |
1B |
U20 |
Sun Datacenter InfiniBand Switch 36スイッチ |
8B |
3メートルのQDR InfiniBandケーブル |
|
U1 |
0B |
U24 |
Sun Datacenter InfiniBand Switch 36スイッチ |
8B |
3メートルのQDR InfiniBandケーブル |
表6-34に、Oracle Exadata Storage拡張X4-2ハーフ・ラックおよびOracle Exadata Storage拡張X3-2ハーフ・ラックのInfiniBand接続の場所、ポートおよびケーブルを示します。
表6-34 Oracle Exadata Storage拡張X4-2ハーフ・ラックおよびOracle Exadata Storage拡張X3-2ハーフ・ラックのInfiniBandネットワーク配線
| 接続元のInfiniBand Switchラック・ユニット | ポート | 接続先のラック・ユニット | 機器のタイプ | ポート | ケーブルの説明 |
|---|---|---|---|---|---|
|
U22 |
13A |
U18 |
Exadata Storage Server |
PCIe 2、P2 |
3メートルのQDR InfiniBandケーブル |
|
U22 |
14A |
U16 |
Exadata Storage Server |
PCIe 2、P2 |
3メートルのQDR InfiniBandケーブル |
|
U22 |
14B |
U14 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
|
U22 |
15A |
U12 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
|
U22 |
15B |
U10 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
|
U22 |
16A |
U8 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
|
U22 |
16B |
U6 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
|
U22 |
17A |
U4 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
|
U22 |
17B |
U2 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
|
U20 |
13A |
U18 |
Exadata Storage Server |
PCIe 2、P1 |
3メートルのQDR InfiniBandケーブル |
|
U20 |
14A |
U16 |
Exadata Storage Server |
PCIe 2、P1 |
3メートルのQDR InfiniBandケーブル |
|
U20 |
14B |
U14 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
|
U20 |
15A |
U12 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
|
U20 |
15B |
U10 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
|
U20 |
16A |
U8 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
|
U20 |
16B |
U6 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
|
U20 |
17A |
U4 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
|
U20 |
17B |
U2 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
|
U20 |
9B |
U24 |
Sun Datacenter InfiniBand Switch 36スイッチ |
9A |
2メートルのQDR InfiniBandケーブル |
|
U20 |
10B |
U24 |
Sun Datacenter InfiniBand Switch 36スイッチ |
10A |
2メートルのQDR InfiniBandケーブル |
|
U20 |
11B |
U24 |
Sun Datacenter InfiniBand Switch 36スイッチ |
11A |
2メートルのQDR InfiniBandケーブル |
|
U20 |
8A |
U24 |
Sun Datacenter InfiniBand Switch 36スイッチ |
8A |
2メートルのQDR InfiniBandケーブル |
|
U20 |
9A |
U24 |
Sun Datacenter InfiniBand Switch 36スイッチ |
9B |
2メートルのQDR InfiniBandケーブル |
|
U20 |
10A |
U24 |
Sun Datacenter InfiniBand Switch 36スイッチ |
10B |
2メートルのQDR InfiniBandケーブル |
|
U20 |
11A |
U24 |
Sun Datacenter InfiniBand Switch 36スイッチ |
11B |
2メートルのQDR InfiniBandケーブル |
|
U1 |
1B |
U20 |
Sun Datacenter InfiniBand Switch 36スイッチ |
8B |
3メートルのQDR InfiniBandケーブル |
|
U1 |
0B |
U24 |
Sun Datacenter InfiniBand Switch 36スイッチ |
8B |
3メートルのQDR InfiniBandケーブル |
表6-35に、Oracle Exadata Storage拡張X4-2クオータ・ラックおよびOracle Exadata Storage拡張X3-2クオータ・ラックのInfiniBand接続の場所、ポートおよびケーブルを示します。
表6-35 Oracle Exadata Storage拡張X4-2クオータ・ラックおよびOracle Exadata Storage拡張X3-2クオータ・ラックのInfiniBandネットワーク配線
| 接続元のInfiniBand Switchラック・ユニット | ポート | 接続先のラック・ユニット | 機器のタイプ | ポート | ケーブルの説明 |
|---|---|---|---|---|---|
|
U22 |
16A |
U8 |
Exadata Storage Server |
PCIe 2、P2 |
3メートルのQDR InfiniBandケーブル |
|
U22 |
16B |
U6 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
|
U22 |
17A |
U4 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
|
U22 |
17B |
U2 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
|
U20 |
16A |
U8 |
Exadata Storage Server |
PCIe 2、P1 |
2メートルのQDR InfiniBandケーブル |
|
U20 |
16B |
U6 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
|
U20 |
17A |
U4 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
|
U20 |
17B |
U2 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
|
U20 |
9B |
U24 |
Sun Datacenter InfiniBand Switch 36スイッチ |
9A |
2メートルのQDR InfiniBandケーブル |
|
U20 |
10B |
U24 |
Sun Datacenter InfiniBand Switch 36スイッチ |
10A |
2メートルのQDR InfiniBandケーブル |
|
U20 |
11B |
U24 |
Sun Datacenter InfiniBand Switch 36スイッチ |
11A |
2メートルのQDR InfiniBandケーブル |
|
U20 |
8A |
U24 |
Sun Datacenter InfiniBand Switch 36スイッチ |
8A |
2メートルのQDR InfiniBandケーブル |
|
U20 |
9A |
U24 |
Sun Datacenter InfiniBand Switch 36スイッチ |
9B |
2メートルのQDR InfiniBandケーブル |
|
U20 |
10A |
U24 |
Sun Datacenter InfiniBand Switch 36スイッチ |
10B |
2メートルのQDR InfiniBandケーブル |
|
U20 |
11A |
U24 |
Sun Datacenter InfiniBand Switch 36スイッチ |
11B |
2メートルのQDR InfiniBandケーブル |
表6-36に、Sun Fire X4270 M2 Serverを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張フル・ラックのInfiniBand接続の場所、ポートおよびケーブルを示します。
表6-36 Sun Fire X4270 M2 Serverを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張フル・ラックのInfiniBandネットワーク配線
| 接続元のInfiniBand Switchラック・ユニット | ポート | 接続先のラック・ユニット | 機器のタイプ | ポート | ケーブルの説明 |
|---|---|---|---|---|---|
|
U24 |
0A |
U41 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
|
U24 |
0B |
U39 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
|
U24 |
1A |
U37 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
|
U24 |
1B |
U35 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
|
U24 |
2A |
U33 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
|
U24 |
2B |
U31 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
|
U24 |
3A |
U29 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
|
U24 |
4A |
U27 |
Exadata Storage Server |
PCIe 2、P1 |
2メートルのQDR InfiniBandケーブル |
|
U24 |
5A |
U25 |
Exadata Storage Server |
PCIe 2、P1 |
2メートルのQDR InfiniBandケーブル |
|
U24 |
13A |
U18 |
Exadata Storage Server |
PCIe 2、P2 |
2メートルのQDR InfiniBandケーブル |
|
U24 |
14A |
U16 |
Exadata Storage Server |
PCIe 2、P2 |
2メートルのQDR InfiniBandケーブル |
|
U24 |
14B |
U14 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
|
U24 |
15A |
U12 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
|
U24 |
15B |
U10 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
|
U24 |
16A |
U8 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
|
U24 |
16B |
U6 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
|
U24 |
17A |
U4 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
|
U24 |
17B |
U2 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
|
U20 |
0A |
U41 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
|
U20 |
0B |
U39 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
|
U20 |
1A |
U37 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
|
U20 |
1B |
U35 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
|
U20 |
2A |
U33 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
|
U20 |
2B |
U31 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
|
U20 |
3A |
U29 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
|
U20 |
4A |
U27 |
Exadata Storage Server |
PCIe 2、P2 |
2メートルのQDR InfiniBandケーブル |
|
U20 |
5A |
U25 |
Exadata Storage Server |
PCIe 2、P2 |
2メートルのQDR InfiniBandケーブル |
|
U20 |
13A |
U18 |
Exadata Storage Server |
PCIe 2、P1 |
2メートルのQDR InfiniBandケーブル |
|
U20 |
14A |
U16 |
Exadata Storage Server |
PCIe 2、P1 |
2メートルのQDR InfiniBandケーブル |
|
U20 |
14B |
U14 |
Exadata Storage Server |
PCIe 3、P1 |
2メートルのQDR InfiniBandケーブル |
|
U20 |
15A |
U12 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
|
U20 |
15B |
U10 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
|
U20 |
16A |
U8 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
|
U20 |
16B |
U6 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
|
U20 |
17A |
U4 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
|
U20 |
17B |
U2 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
|
U20 |
9B |
U24 |
Sun Datacenter InfiniBand Switch 36スイッチ |
9A |
2メートルのQDR InfiniBandケーブル |
|
U20 |
10B |
U24 |
Sun Datacenter InfiniBand Switch 36スイッチ |
10A |
2メートルのQDR InfiniBandケーブル |
|
U20 |
11B |
U24 |
Sun Datacenter InfiniBand Switch 36スイッチ |
11A |
2メートルのQDR InfiniBandケーブル |
|
U20 |
8A |
U24 |
Sun Datacenter InfiniBand Switch 36スイッチ |
8A |
2メートルのQDR InfiniBandケーブル |
|
U20 |
9A |
U24 |
Sun Datacenter InfiniBand Switch 36スイッチ |
9B |
2メートルのQDR InfiniBandケーブル |
|
U20 |
10A |
U24 |
Sun Datacenter InfiniBand Switch 36スイッチ |
10B |
2メートルのQDR InfiniBandケーブル |
|
U20 |
11A |
U24 |
Sun Datacenter InfiniBand Switch 36スイッチ |
11B |
2メートルのQDR InfiniBandケーブル |
|
U1 |
1B |
U20 |
Sun Datacenter InfiniBand Switch 36スイッチ |
8B |
3メートルのQDR InfiniBandケーブル |
|
U1 |
0B |
U24 |
Sun Datacenter InfiniBand Switch 36スイッチ |
8B |
3メートルのQDR InfiniBandケーブル |
表6-37に、Sun Fire X4270 M2 Serverを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張ハーフ・ラックのInfiniBand接続の場所、ポートおよびケーブルを示します。
表6-37 Sun Fire X4270 M2 Serverを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張ハーフ・ラックのInfiniBandネットワーク配線
| 接続元のInfiniBand Switchラック・ユニット | ポート | 接続先のラック・ユニット | 機器のタイプ | ポート | ケーブルの説明 |
|---|---|---|---|---|---|
|
U24 |
13A |
U18 |
Exadata Storage Server |
PCIe 2、P2 |
2メートルのQDR InfiniBandケーブル |
|
U24 |
14A |
U16 |
Exadata Storage Server |
PCIe 2、P2 |
2メートルのQDR InfiniBandケーブル |
|
U24 |
14B |
U14 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
|
U24 |
15A |
U12 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
|
U24 |
15B |
U10 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
|
U24 |
16A |
U8 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
|
U24 |
16B |
U6 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
|
U24 |
17A |
U4 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
|
U24 |
17B |
U2 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
|
U20 |
13A |
U18 |
Exadata Storage Server |
PCIe 2、P1 |
2メートルのQDR InfiniBandケーブル |
|
U20 |
14A |
U16 |
Exadata Storage Server |
PCIe 2、P1 |
2メートルのQDR InfiniBandケーブル |
|
U20 |
14B |
U14 |
Exadata Storage Server |
PCIe 3、P1 |
2メートルのQDR InfiniBandケーブル |
|
U20 |
15A |
U12 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
|
U20 |
15B |
U10 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
|
U20 |
16A |
U8 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
|
U20 |
16B |
U6 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
|
U20 |
17A |
U4 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
|
U20 |
17B |
U2 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
|
U20 |
9B |
U24 |
Sun Datacenter InfiniBand Switch 36スイッチ |
9A |
2メートルのQDR InfiniBandケーブル |
|
U20 |
10B |
U24 |
Sun Datacenter InfiniBand Switch 36スイッチ |
10A |
2メートルのQDR InfiniBandケーブル |
|
U20 |
11B |
U24 |
Sun Datacenter InfiniBand Switch 36スイッチ |
11A |
2メートルのQDR InfiniBandケーブル |
|
U20 |
8A |
U24 |
Sun Datacenter InfiniBand Switch 36スイッチ |
8A |
2メートルのQDR InfiniBandケーブル |
|
U20 |
9A |
U24 |
Sun Datacenter InfiniBand Switch 36スイッチ |
9B |
2メートルのQDR InfiniBandケーブル |
|
U20 |
10A |
U24 |
Sun Datacenter InfiniBand Switch 36スイッチ |
10B |
2メートルのQDR InfiniBandケーブル |
|
U20 |
11A |
U24 |
Sun Datacenter InfiniBand Switch 36スイッチ |
11B |
2メートルのQDR InfiniBandケーブル |
|
U1 |
1B |
U20 |
Sun Datacenter InfiniBand Switch 36スイッチ |
8B |
3メートルのQDR InfiniBandケーブル |
|
U1 |
0B |
U24 |
Sun Datacenter InfiniBand Switch 36スイッチ |
8B |
3メートルのQDR InfiniBandケーブル |
表6-38に、Sun Fire X4270 M2 Serverを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張クオータ・ラックのInfiniBand接続の場所、ポートおよびケーブルを示します。
表6-38 Sun Fire X4270 M2 Serverを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張クオータ・ラックのInfiniBandネットワーク配線
| 接続元のInfiniBand Switchラック・ユニット | ポート | 接続先のラック・ユニット | 機器のタイプ | ポート | ケーブルの説明 |
|---|---|---|---|---|---|
|
U24 |
16A |
U8 |
Exadata Storage Server |
PCIe 2、P2 |
2メートルのQDR InfiniBandケーブル |
|
U24 |
16B |
U6 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
|
U24 |
17A |
U4 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
|
U24 |
17B |
U2 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
|
U20 |
16A |
U8 |
Exadata Storage Server |
PCIe 2、P1 |
2メートルのQDR InfiniBandケーブル |
|
U20 |
16B |
U6 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
|
U20 |
17A |
U4 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
|
U20 |
17B |
U2 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
|
U20 |
9B |
U24 |
Sun Datacenter InfiniBand Switch 36スイッチ |
9A |
2メートルのQDR InfiniBandケーブル |
|
U20 |
10B |
U24 |
Sun Datacenter InfiniBand Switch 36スイッチ |
10A |
2メートルのQDR InfiniBandケーブル |
|
U20 |
11B |
U24 |
Sun Datacenter InfiniBand Switch 36スイッチ |
11A |
2メートルのQDR InfiniBandケーブル |
|
U20 |
8A |
U24 |
Sun Datacenter InfiniBand Switch 36スイッチ |
8A |
2メートルのQDR InfiniBandケーブル |
|
U20 |
9A |
U24 |
Sun Datacenter InfiniBand Switch 36スイッチ |
9B |
2メートルのQDR InfiniBandケーブル |
|
U20 |
10A |
U24 |
Sun Datacenter InfiniBand Switch 36スイッチ |
10B |
2メートルのQDR InfiniBandケーブル |
|
U20 |
11A |
U24 |
Sun Datacenter InfiniBand Switch 36スイッチ |
11B |
2メートルのQDR InfiniBandケーブル |
