この付録の表は、Oracle Exadata Database Machine X2-2およびOracle Exadata Database Machine X2-8フル・ラックの配線レイアウトを示します。この付録には次のトピックが含まれます:
|
注意: 読みやすさを考慮して、Oracle Exadata Database MachineとOracle Exadata Storage拡張ラックの両方に言及する場合、「Oracle Exadataラック」という名前を使用します。 |
次の略語が表で使用されます。
| 略語 | 説明 |
|---|---|
| Rn | ラックn。nはラック数です。R1など。 |
| Un | ラックのユニットの高さ。nは数値です。U20など。 |
| Pn | InfiniBandポートn。nはポート番号です。P8Aなど。 |
Oracle Exadata Database Machineで使用されるケーブルは、次のように色分けされます。
黒: InfiniBandケーブルまたはAC電源ジャンパ・ケーブル
赤: Integrated Lights Out Manager (ILOM)ケーブル
青: ギガビット・イーサネット・ケーブル
オレンジ: KVMスイッチ・ケーブル(Oracle Exadata Database Machine X2-8フル・ラックでは使用されません)

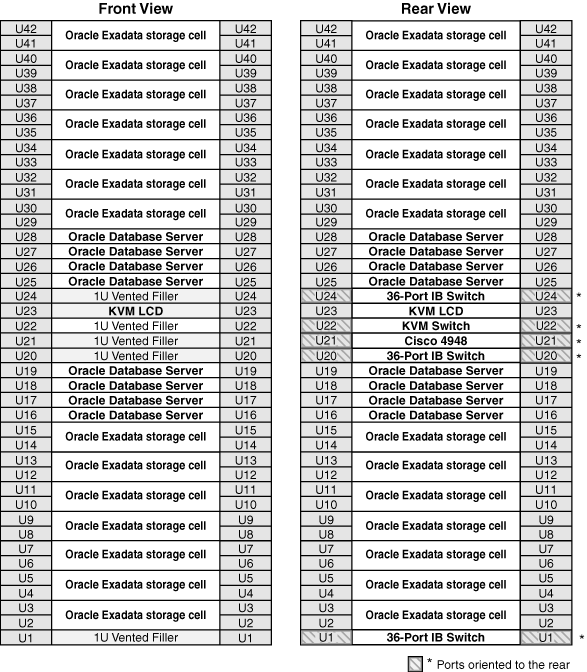

図5-1に、Oracle Exadata Database Machine X2-2フル・ラックの前面図および背面図を示します。前面図を左側、背面図を右側に示します。
図5-1 Oracle Exadata Database Machine X2-2フル・ラックのラック・レイアウト

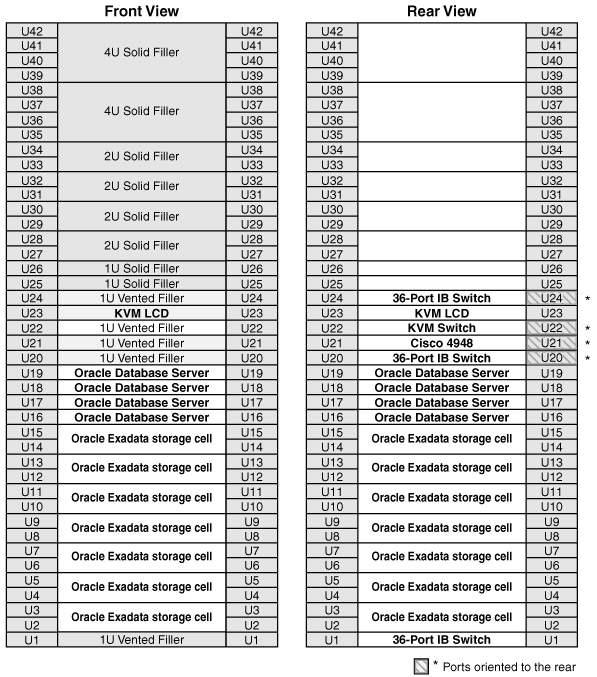

図5-2に、Oracle Exadata Database Machine X2-2ハーフ・ラックの前面図および背面図を示します。
|
注意: ラック位置U1のSun Datacenter InfiniBand Switch 36スイッチは、Sun Fire X4170 M2 Oracle Database Serverを使用したOracle Exadata Database Machine X2-2ハーフ・ラックに付属しています。 |
図5-2 Oracle Exadata Database Machine X2-2ハーフ・ラックのラック・レイアウト

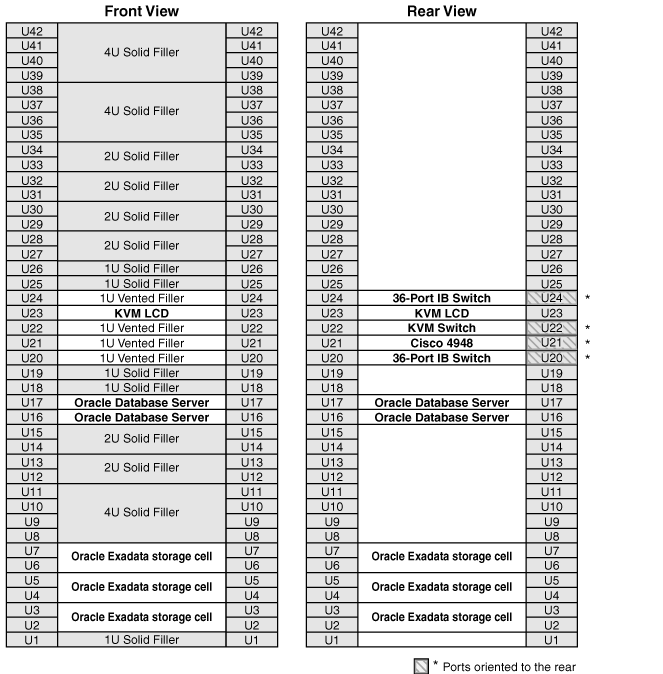

図5-3に、Oracle Exadata Database Machine X2-2クオータ・ラックの前面図および背面図を示します。
図5-3 Oracle Exadata Database Machine X2-2クオータ・ラックのラック・レイアウト

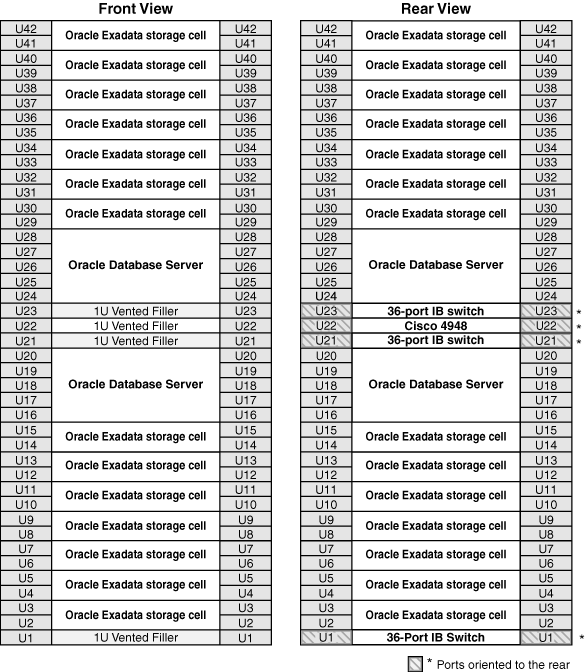

図5-4に、Oracle Exadata Database Machine X2-8フル・ラックの前面図および背面図を示します。
図5-4 Oracle Exadata Database Machine X2-8フル・ラックのラック・レイアウト
この項には、キーボード、ビデオおよびマウス(KVM)ネットワーク配線の表が含まれます。サーバーのKVMポートは、SER MGTというラベルが付けられ、ラック・ユニット22のKVMスイッチに接続されます。この項の表は次のとおりです。
表5-1に、Oracle Exadata Database Machine X2-2フル・ラックでのサーバーからKVMスイッチへのケーブル接続を示します。
表5-1 Oracle Exadata Database Machine X2-2フル・ラックのKVM配線
| 接続元のラック・ユニット | 機器のタイプ | KVMポート |
|---|---|---|
|
U41 |
Exadata Storage Server |
1 |
|
U39 |
Exadata Storage Server |
2 |
|
U37 |
Exadata Storage Server |
3 |
|
U35 |
Exadata Storage Server |
4 |
|
U33 |
Exadata Storage Server |
5 |
|
U31 |
Exadata Storage Server |
6 |
|
U29 |
Exadata Storage Server |
7 |
|
U28 |
データベース・サーバー |
8 |
|
U27 |
データベース・サーバー |
9 |
|
U26 |
データベース・サーバー |
10 |
|
U25 |
データベース・サーバー |
11 |
|
U19 |
データベース・サーバー |
12 |
|
U18 |
データベース・サーバー |
13 |
|
U17 |
データベース・サーバー |
14 |
|
U16 |
データベース・サーバー |
15 |
|
U14 |
Exadata Storage Server |
16 |
|
U12 |
Exadata Storage Server |
17 |
|
U10 |
Exadata Storage Server |
18 |
|
U8 |
Exadata Storage Server |
19 |
|
U6 |
Exadata Storage Server |
20 |
|
U4 |
Exadata Storage Server |
21 |
|
U2 |
Exadata Storage Server |
22 |
表5-2に、サーバーからKVMスイッチへのOracle Exadata Database Machine X2-2ハーフ・ラックのケーブル接続を示します。
表5-2 Oracle Exadata Database Machine X2-2ハーフ・ラックのKVM配線
| 接続元のラック・ユニット | 機器のタイプ | KVMポート |
|---|---|---|
|
U19 |
データベース・サーバー |
12 |
|
U18 |
データベース・サーバー |
13 |
|
U17 |
データベース・サーバー |
14 |
|
U16 |
データベース・サーバー |
15 |
|
U14 |
Exadata Storage Server |
16 |
|
U12 |
Exadata Storage Server |
17 |
|
U10 |
Exadata Storage Server |
18 |
|
U8 |
Exadata Storage Server |
19 |
|
U6 |
Exadata Storage Server |
20 |
|
U4 |
Exadata Storage Server |
21 |
|
U2 |
Exadata Storage Server |
22 |
表5-3に、サーバーからKVMスイッチへのOracle Exadata Database Machine X2-2クオータ・ラックのケーブル接続を示します。
この項には、Sun Integrated Lights Out Manager(ILOM)ネットワーク配線の表が含まれます。サーバーのILOMポートは、NET MGTというラベルが付けられ、Oracle Exadata Database Machine X2-2ラックのラック・ユニット21のギガビット・イーサネット・ポートに接続されます。ILOMポートは、Oracle Exadata Database Machine X2-8フル・ラックのラック・ユニット22のギガビット・イーサネット・ポートに接続されます。
この項の表は次のとおりです。
表5-4に、Oracle Exadata Database Machine X2-2フル・ラックでのサーバーからILOMスイッチへのケーブル接続を示します。
表5-4 Oracle Exadata Database Machine X2-2フル・ラックのILOM配線
| 接続元のラック・ユニット | 機器のタイプ | ギガビット・イーサネット・ポート |
|---|---|---|
|
U41 |
Exadata Storage Server |
2 |
|
U39 |
Exadata Storage Server |
4 |
|
U37 |
Exadata Storage Server |
6 |
|
U35 |
Exadata Storage Server |
8 |
|
U33 |
Exadata Storage Server |
10 |
|
U31 |
Exadata Storage Server |
12 |
|
U29 |
Exadata Storage Server |
14 |
|
U28 |
データベース・サーバー |
16 |
|
U27 |
データベース・サーバー |
18 |
|
U26 |
データベース・サーバー |
20 |
|
U25 |
データベース・サーバー |
22 |
|
U19 |
データベース・サーバー |
24 |
|
U18 |
データベース・サーバー |
26 |
|
U17 |
データベース・サーバー |
28 |
|
U16 |
データベース・サーバー |
30 |
|
U14 |
Exadata Storage Server |
32 |
|
U12 |
Exadata Storage Server |
34 |
|
U10 |
Exadata Storage Server |
36 |
|
U8 |
Exadata Storage Server |
38 |
|
U6 |
Exadata Storage Server |
40 |
|
U4 |
Exadata Storage Server |
42 |
|
U2 |
Exadata Storage Server |
44 |
表5-5に、Oracle Exadata Database Machine X2-2ハーフ・ラックでのサーバーからILOMスイッチへのケーブル接続を示します。
表5-5 Oracle Exadata Database Machine X2-2ハーフ・ラックのILOM配線
| 接続元のラック・ユニット | 機器のタイプ | ギガビット・イーサネット・ポート |
|---|---|---|
|
U19 |
データベース・サーバー |
24 |
|
U18 |
データベース・サーバー |
26 |
|
U17 |
データベース・サーバー |
28 |
|
U16 |
データベース・サーバー |
30 |
|
U14 |
Exadata Storage Server |
32 |
|
U12 |
Exadata Storage Server |
34 |
|
U10 |
Exadata Storage Server |
36 |
|
U8 |
Exadata Storage Server |
38 |
|
U6 |
Exadata Storage Server |
40 |
|
U4 |
Exadata Storage Server |
42 |
|
U2 |
Exadata Storage Server |
44 |
表5-6に、Oracle Exadata Database Machine X2-2クオータ・ラックでのサーバーからILOMスイッチへのケーブル接続を示します。
表5-6 Oracle Exadata Database Machine X2-2クオータ・ラックのILOM配線
| 接続元のラック・ユニット | 機器のタイプ | ギガビット・イーサネット・ポート |
|---|---|---|
|
U17 |
データベース・サーバー |
28 |
|
U16 |
データベース・サーバー |
30 |
|
U6 |
Exadata Storage Server |
40 |
|
U4 |
Exadata Storage Server |
42 |
|
U2 |
Exadata Storage Server |
44 |
表5-7に、Oracle Exadata Database Machine X2-8フル・ラックでのサーバーからILOMスイッチへのケーブル接続を示します。
表5-7 Oracle Exadata Database Machine X2-8フル・ラックのILOM配線
| 接続元のラック・ユニット | 機器のタイプ | ギガビット・イーサネット・ポート |
|---|---|---|
|
U41 |
Exadata Storage Server |
2 |
|
U39 |
Exadata Storage Server |
4 |
|
U37 |
Exadata Storage Server |
6 |
|
U35 |
Exadata Storage Server |
8 |
|
U33 |
Exadata Storage Server |
10 |
|
U31 |
Exadata Storage Server |
12 |
|
U29 |
Exadata Storage Server |
14 |
|
U24 |
データベース・サーバー |
16 |
|
U16 |
データベース・サーバー |
18 |
|
U14 |
Exadata Storage Server |
20 |
|
U12 |
Exadata Storage Server |
22 |
|
U10 |
Exadata Storage Server |
24 |
|
U8 |
Exadata Storage Server |
26 |
|
U6 |
Exadata Storage Server |
28 |
|
U4 |
Exadata Storage Server |
30 |
|
U2 |
Exadata Storage Server |
32 |
この項には、管理ギガビット・イーサネット・ネットワーク配線の表が含まれます。ギガビット・イーサネット・スイッチは、Oracle Exadata Database Machine X2-2ラックのラック・ユニット21にあります。ギガビット・イーサネット・スイッチは、Oracle Exadata Database Machine X2-8フル・ラックのラック・ユニット22にあります。
この項の表は次のとおりです。
表5-8「Oracle Exadata Database Machine X2-2フル・ラックのギガビット・イーサネット配線」
表5-9「Oracle Exadata Database Machine X2-2ハーフ・ラックのギガビット・イーサネット配線」
表5-10「Oracle Exadata Database Machine X2-2クオータ・ラックのギガビット・イーサネット配線」
表5-11「Oracle Exadata Database Machine X2-8フル・ラックのギガビット・イーサネット配線」
表5-8に、Oracle Exadata Database Machine X2-2フル・ラックでのサーバーからギガビット・イーサネット・スイッチへのケーブル接続を示します。
表5-8 Oracle Exadata Database Machine X2-2フル・ラックのギガビット・イーサネット配線
| 接続元のラック・ユニット | 機器のタイプ | ギガビット・イーサネット・ポート |
|---|---|---|
|
U41 |
Exadata Storage Server |
1 |
|
U39 |
Exadata Storage Server |
3 |
|
U37 |
Exadata Storage Server |
5 |
|
U35 |
Exadata Storage Server |
7 |
|
U33 |
Exadata Storage Server |
9 |
|
U31 |
Exadata Storage Server |
11 |
|
U29 |
Exadata Storage Server |
13 |
|
U28 |
データベース・サーバー |
15 |
|
U27 |
データベース・サーバー |
17 |
|
U26 |
データベース・サーバー |
19 |
|
U25 |
データベース・サーバー |
21 |
|
U24 |
Sun Datacenter InfiniBand Switch 36スイッチ |
45 |
|
U20 |
Sun Datacenter InfiniBand Switch 36スイッチ |
46 |
|
U19 |
データベース・サーバー |
23 |
|
U18 |
データベース・サーバー |
25 |
|
U17 |
データベース・サーバー |
27 |
|
U16 |
データベース・サーバー |
29 |
|
U14 |
Exadata Storage Server |
31 |
|
U12 |
Exadata Storage Server |
33 |
|
U10 |
Exadata Storage Server |
35 |
|
U8 |
Exadata Storage Server |
37 |
|
U6 |
Exadata Storage Server |
39 |
|
U4 |
Exadata Storage Server |
41 |
|
U2 |
Exadata Storage Server |
43 |
|
U1 |
Sun Datacenter InfiniBand Switch 36スイッチ |
47 |
表5-9に、Oracle Exadata Database Machine X2-2ハーフ・ラックでのサーバーからギガビット・イーサネット・スイッチへのケーブル接続を示します。
表5-9 Oracle Exadata Database Machine X2-2ハーフ・ラックのギガビット・イーサネット配線
| 接続元のラック・ユニット | 機器のタイプ | ギガビット・イーサネット・ポート |
|---|---|---|
|
U24 |
Sun Datacenter InfiniBand Switch 36スイッチ |
45 |
|
U20 |
Sun Datacenter InfiniBand Switch 36スイッチ |
46 |
|
U19 |
データベース・サーバー |
23 |
|
U18 |
データベース・サーバー |
25 |
|
U17 |
データベース・サーバー |
27 |
|
U16 |
データベース・サーバー |
29 |
|
U14 |
Exadata Storage Server |
31 |
|
U12 |
Exadata Storage Server |
33 |
|
U10 |
Exadata Storage Server |
35 |
|
U8 |
Exadata Storage Server |
37 |
|
U6 |
Exadata Storage Server |
39 |
|
U4 |
Exadata Storage Server |
41 |
|
U2 |
Exadata Storage Server |
43 |
|
U1 |
Sun Datacenter InfiniBand Switch 36スイッチ |
47 |
表5-10に、Oracle Exadata Database Machine X2-2クオータ・ラックでのサーバーからギガビット・イーサネット・スイッチへのケーブル接続を示します。
表5-10 Oracle Exadata Database Machine X2-2クオータ・ラックのギガビット・イーサネット配線
| 接続元のラック・ユニット | 機器のタイプ | ギガビット・イーサネット・ポート |
|---|---|---|
|
U24 |
Sun Datacenter InfiniBand Switch 36スイッチ |
45 |
|
U20 |
Sun Datacenter InfiniBand Switch 36スイッチ |
46 |
|
U17 |
データベース・サーバー |
27 |
|
U16 |
データベース・サーバー |
29 |
|
U6 |
Exadata Storage Server |
39 |
|
U4 |
Exadata Storage Server |
41 |
|
U2 |
Exadata Storage Server |
43 |
表5-11に、Oracle Exadata Database Machine X2-8フル・ラックでのサーバーからギガビット・イーサネット・スイッチへのケーブル接続を示します。
表5-11 Oracle Exadata Database Machine X2-8フル・ラックのギガビット・イーサネット配線
| 接続元のラック・ユニット | 機器のタイプ | ギガビット・イーサネット・ポート |
|---|---|---|
|
U41 |
Exadata Storage Server |
1 |
|
U39 |
Exadata Storage Server |
3 |
|
U37 |
Exadata Storage Server |
5 |
|
U35 |
Exadata Storage Server |
7 |
|
U33 |
Exadata Storage Server |
9 |
|
U31 |
Exadata Storage Server |
11 |
|
U29 |
Exadata Storage Server |
13 |
|
U24 |
データベース・サーバー |
15 |
|
U23 |
Sun Datacenter InfiniBand Switch 36 |
33 |
|
U21 |
Sun Datacenter InfiniBand Switch 36 |
34 |
|
U16 |
データベース・サーバー |
17 |
|
U14 |
Exadata Storage Server |
19 |
|
U12 |
Exadata Storage Server |
21 |
|
U10 |
Exadata Storage Server |
23 |
|
U8 |
Exadata Storage Server |
25 |
|
U6 |
Exadata Storage Server |
27 |
|
U4 |
Exadata Storage Server |
29 |
|
U2 |
Exadata Storage Server |
31 |
|
U1 |
Sun Datacenter InfiniBand Switch 36 |
35 |
この項には、各配電ユニット(PDU)から各ラックに構成された電源に接続する単相配線の表が含まれます。ケーブルは左側のPDU-Aが終端で、右側に配線されてCMAを介して、4つにまとめられます。
この項の表は次のとおりです。
表5-12に、Oracle Exadata Database Machine X2-2フル・ラックでのPDUからラック・ユニットへのケーブル接続を示します。
表5-12 Oracle Exadata Database Machine X2-2フル・ラックの単相PDU配線
| ラック・ユニット | PDU-A/PS-00 | PDU-B/PS-01 | ケーブル長 |
|---|---|---|---|
|
U41 |
G5-6 |
G0-0 |
2メートル |
|
U39 |
G5-3 |
G0-3 |
2メートル |
|
U37 |
G5-0 |
G0-6 |
2メートル |
|
U35 |
G4-6 |
G1-0 |
2メートル |
|
U33 |
G4-4 |
G1-2 |
2メートル |
|
U31 |
G4-2 |
G1-4 |
2メートル |
|
U29 |
G3-6 |
G2-0 |
2メートル |
|
U28 |
G4-0 |
G1-6 |
2メートル |
|
U27 |
G3-5 |
G2-1 |
2メートル |
|
U26 |
G3-4 |
G2-2 |
2メートル |
|
U25 |
G3-3 |
G2-3 |
2メートル |
|
U24 |
G3-1 |
G2-5 |
1メートル |
|
U23 |
該当なし |
G3-0 |
付属 |
|
U22 |
G2-5 |
G3-1 |
2メートル |
|
U21 |
G3-0 |
G2-6 |
2メートル |
|
U20 |
G2-4 |
G3-2 |
2メートル |
|
U19 |
G2-3 |
G3-3 |
2メートル |
|
U18 |
G2-2 |
G3-4 |
2メートル |
|
U17 |
G2-1 |
G3-5 |
2メートル |
|
U16 |
G1-6 |
G4-0 |
2メートル |
|
U14 |
G2-0 |
G3-6 |
2メートル |
|
U12 |
G1-4 |
G4-2 |
2メートル |
|
U10 |
G1-2 |
G4-4 |
2メートル |
|
U8 |
G1-0 |
G4-6 |
2メートル |
|
U6 |
G0-6 |
G5-0 |
2メートル |
|
U4 |
G0-4 |
G5-2 |
2メートル |
|
U2 |
G0-2 |
G5-4 |
2メートル |
|
U1 |
G0-0 |
G5-6 |
2メートル |
表5-13に、Oracle Exadata Database Machine X2-2ハーフ・ラックでのPDUからラック・ユニットへのケーブル接続を示します。
表5-13 Oracle Exadata Database Machine X2-2ハーフ・ラックの単相PDU配線
| ラック・ユニット | PDU-A/PS-00 | PDU-B/PS-01 | ケーブル長 |
|---|---|---|---|
|
U24 |
G3-1 |
G2-5 |
1メートル |
|
U23 |
該当なし |
G3-0 |
付属 |
|
U22 |
G2-5 |
G3-1 |
2メートル |
|
U21 |
G3-0 |
G2-6 |
2メートル |
|
U20 |
G2-4 |
G3-2 |
2メートル |
|
U19 |
G2-3 |
G3-3 |
2メートル |
|
U18 |
G2-2 |
G3-4 |
2メートル |
|
U17 |
G2-1 |
G3-5 |
2メートル |
|
U16 |
G1-6 |
G4-0 |
2メートル |
|
U14 |
G2-0 |
G3-6 |
2メートル |
|
U12 |
G1-4 |
G4-2 |
2メートル |
|
U10 |
G1-2 |
G4-4 |
2メートル |
|
U8 |
G1-0 |
G4-6 |
2メートル |
|
U6 |
G0-6 |
G5-0 |
2メートル |
|
U4 |
G0-4 |
G5-2 |
2メートル |
|
U2 |
G0-2 |
G5-4 |
2メートル |
|
U1 |
G0-0 |
G5-6 |
2メートル |
表5-14に、Oracle Exadata Database Machine X2-2クオータ・ラックでのPDUからラック・ユニットへのケーブル接続を示します。
表5-14 Oracle Exadata Database Machine X2-2クオータ・ラックの単相PDU配線
| ラック・ユニット | PDU-A/PS-00 | PDU-B/PS-01 | ケーブル長 |
|---|---|---|---|
|
U24 |
G3-1 |
G2-5 |
1メートル |
|
U23 |
該当なし |
G3-0 |
付属 |
|
U22 |
G2-5 |
G3-1 |
2メートル |
|
U21 |
G3-0 |
G2-6 |
2メートル |
|
U20 |
G2-4 |
G3-2 |
2メートル |
|
U17 |
G2-1 |
G3-5 |
2メートル |
|
U16 |
G1-6 |
G4-0 |
2メートル |
|
U6 |
G0-6 |
G5-0 |
2メートル |
|
U4 |
G0-4 |
G5-2 |
2メートル |
|
U2 |
G0-2 |
G5-4 |
2メートル |
|
U1 |
G0-0 |
G5-6 |
2メートル |
表5-15に、Oracle Exadata Database Machine X2-8フル・ラックでのPDUからラック・ユニットへのケーブル接続を示します。
表5-15 Oracle Exadata Database Machine X2-8フル・ラックの単相PDU配線
| ラック・ユニット | PDU-A/PS-00 | PDU-B/PS-01 | ケーブル長 |
|---|---|---|---|
|
U41 |
G5-6 |
G0-0 |
2メートル |
|
U39 |
G5-4 |
G0-2 |
2メートル |
|
U37 |
G5-2 |
G0-4 |
2メートル |
|
U35 |
G5-0 |
G0-6 |
2メートル |
|
U33 |
G4-6 |
G1-0 |
2メートル |
|
U31 |
G4-3 |
G1-3 |
2メートル |
|
U29 |
G3-6 |
G2-0 |
2メートル |
|
U24 |
G4-0 |
G1-6 |
1メートル |
|
U24 |
G3-5 |
G2-1 |
1メートル |
|
U23 |
G3-1 |
G2-5 |
2メートル |
|
U22 |
G2-6 |
G3-0 |
2メートル |
|
U21 |
G3-0 |
G2-6 |
2メートル |
|
U16 |
G2-1 |
G3-5 |
1メートル |
|
U16 |
G1-6 |
G4-0 |
1メートル |
|
U14 |
G2-0 |
G3-6 |
2メートル |
|
U12 |
G1-3 |
G4-3 |
2メートル |
|
U10 |
G1-0 |
G4-6 |
2メートル |
|
U8 |
G0-6 |
G5-0 |
2メートル |
|
U6 |
G0-4 |
G5-2 |
2メートル |
|
U4 |
G0-3 |
G5-3 |
2メートル |
|
U2 |
G0-1 |
G5-5 |
2メートル |
|
U1 |
G0-0 |
G5-6 |
2メートル |
この項には、各配電ユニット(PDU)から各ラックに構成された電源に接続する3相配線の表が含まれます。ケーブルは左側のPDU-Aが終端で、右側に配線されてCMAを介して、4つにまとめられます。
この項の表は次のとおりです。
表5-16に、Oracle Exadata Database Machine X2-2フル・ラックでのPDUからラック・ユニットへのケーブル接続を示します。
表5-16 Oracle Exadata Database Machine X2-2フル・ラックの3相PDU配線
| ラック・ユニット | PDU-A/PS-00 | PDU-B/PS-01 | ケーブル長 |
|---|---|---|---|
|
U41 |
G5-6 |
G2-0 |
2メートル |
|
U39 |
G5-3 |
G2-3 |
2メートル |
|
U37 |
G5-0 |
G2-6 |
2メートル |
|
U35 |
G4-6 |
G1-0 |
2メートル |
|
U33 |
G4-4 |
G1-2 |
2メートル |
|
U31 |
G4-2 |
G1-4 |
2メートル |
|
U29 |
G3-6 |
G0-0 |
2メートル |
|
U28 |
G4-0 |
G1-6 |
2メートル |
|
U27 |
G3-5 |
G0-1 |
2メートル |
|
U26 |
G3-4 |
G0-2 |
2メートル |
|
U25 |
G3-3 |
G0-3 |
2メートル |
|
U24 |
G3-1 |
G0-5 |
1メートル |
|
U23 |
該当なし |
G5-0 |
付属 |
|
U22 |
G2-5 |
G5-1 |
2メートル |
|
U21 |
G3-0 |
G0-6 |
2メートル |
|
U20 |
G2-4 |
G5-2 |
2メートル |
|
U19 |
G2-3 |
G5-3 |
2メートル |
|
U18 |
G2-2 |
G5-4 |
2メートル |
|
U17 |
G2-1 |
G5-5 |
2メートル |
|
U16 |
G1-6 |
G4-0 |
2メートル |
|
U14 |
G2-0 |
G5-6 |
2メートル |
|
U12 |
G1-4 |
G4-2 |
2メートル |
|
U10 |
G1-2 |
G4-4 |
2メートル |
|
U8 |
G1-0 |
G4-6 |
2メートル |
|
U6 |
G0-6 |
G3-0 |
2メートル |
|
U4 |
G0-4 |
G3-2 |
2メートル |
|
U2 |
G0-2 |
G3-4 |
2メートル |
|
U1 |
G0-0 |
G3-6 |
2メートル |
表5-17に、Oracle Exadata Database Machine X2-2ハーフ・ラックでのPDUからラック・ユニットへのケーブル接続を示します。
表5-17 Oracle Exadata Database Machine X2-2ハーフ・ラックの3相PDU配線
| ラック・ユニット | PDU-A/PS-00 | PDU-B/PS-01 | ケーブル長 |
|---|---|---|---|
|
U24 |
G3-1 |
G0-5 |
1メートル |
|
U23 |
該当なし |
G5-0 |
付属 |
|
U22 |
G2-5 |
G5-1 |
2メートル |
|
U21 |
G3-0 |
G0-6 |
2メートル |
|
U20 |
G2-4 |
G5-2 |
2メートル |
|
U19 |
G2-3 |
G5-3 |
2メートル |
|
U18 |
G2-2 |
G5-4 |
2メートル |
|
U17 |
G2-1 |
G5-5 |
2メートル |
|
U16 |
G1-6 |
G4-0 |
2メートル |
|
U14 |
G2-0 |
G5-6 |
2メートル |
|
U12 |
G1-4 |
G4-2 |
2メートル |
|
U10 |
G1-2 |
G4-4 |
2メートル |
|
U8 |
G1-0 |
G4-6 |
2メートル |
|
U6 |
G0-6 |
G3-0 |
2メートル |
|
U4 |
G0-4 |
G3-2 |
2メートル |
|
U2 |
G0-2 |
G3-4 |
2メートル |
|
U1 |
G0-0 |
G3-6 |
2メートル |
表5-18に、Oracle Exadata Database Machine X2-2クオータ・ラックでのPDUからラック・ユニットへのケーブル接続を示します。
表5-18 Oracle Exadata Database Machine X2-2クオータ・ラックの3相PDU配線
| ラック・ユニット | PDU-A/PS-00 | PDU-B/PS-01 | ケーブル長 |
|---|---|---|---|
|
U24 |
G3-1 |
G0-5 |
1メートル |
|
U23 |
該当なし |
G5-0 |
付属 |
|
U22 |
G2-5 |
G5-1 |
2メートル |
|
U21 |
G3-0 |
G0-6 |
2メートル |
|
U20 |
G2-4 |
G5-2 |
2メートル |
|
U17 |
G2-1 |
G5-5 |
2メートル |
|
U16 |
G1-6 |
G4-0 |
2メートル |
|
U6 |
G0-6 |
G3-0 |
2メートル |
|
U4 |
G0-4 |
G3-2 |
2メートル |
|
U2 |
G0-2 |
G3-4 |
2メートル |
|
U1 |
G0-0 |
G3-6 |
2メートル |
表5-19に、Oracle Exadata Database Machine X2-8フル・ラックでのPDUからラック・ユニットへのケーブル接続を示します。
表5-19 Oracle Exadata Database Machine X2-8フル・ラックの3相PDU配線
| ラック・ユニット | PDU-A/PS-00 | PDU-B/PS-01 | ケーブル長 |
|---|---|---|---|
|
U41 |
G5-5 |
G2-1 |
2メートル |
|
U39 |
G5-4 |
G2-2 |
2メートル |
|
U37 |
G5-2 |
G2-4 |
2メートル |
|
U35 |
G5-1 |
G2-5 |
2メートル |
|
U33 |
G5-0 |
G2-6 |
2メートル |
|
U31 |
G4-6 |
G1-0 |
2メートル |
|
U29 |
G4-4 |
G1-2 |
2メートル |
|
U24 |
G4-1 |
G1-5 |
1メートル |
|
U24 |
G3-6 |
G0-0 |
1メートル |
|
U23 |
G3-3 |
G0-3 |
2メートル |
|
U22 |
G3-0 |
G0-6 |
2メートル |
|
U21 |
G2-5 |
G5-1 |
2メートル |
|
U16 |
G2-1 |
G5-5 |
1メートル |
|
U16 |
G1-6 |
G4-0 |
1メートル |
|
U14 |
G1-3 |
G4-3 |
2メートル |
|
U12 |
G1-0 |
G4-6 |
2メートル |
|
U10 |
G0-6 |
G3-0 |
2メートル |
|
U8 |
G0-5 |
G3-1 |
2メートル |
|
U6 |
G0-4 |
G3-2 |
2メートル |
|
U4 |
G0-2 |
G3-4 |
2メートル |
|
U2 |
G0-1 |
G3-5 |
2メートル |
|
U1 |
G0-0 |
G3-6 |
2メートル |
この項には、InfiniBandネットワーク配線の表が含まれます。Sun Datacenter InfiniBand Switch 36スイッチは、ラック・ユニット1、20および24にあります。
この項の表は次のとおりです。
表5-20「Oracle Exadata Database Machine X2-2フル・ラックのInfiniBandネットワーク配線」
表5-21「Oracle Exadata Database Machine X2-2ハーフ・ラックのInfiniBandネットワーク配線」
表5-22「Oracle Exadata Database Machine X2-2クオータ・ラックのInfiniBandネットワーク配線」
表5-23「Oracle Exadata Database Machine X2-8フル・ラックのInfiniBandネットワーク配線」
表5-20に、Oracle Exadata Database Machine X2-2フル・ラックのInfiniBand接続の場所、ポートおよびケーブルを示します。
表5-20 Oracle Exadata Database Machine X2-2フル・ラックのInfiniBandネットワーク配線
| 接続元のInfiniBand Switchラック・ユニット | ポート | 接続先のラック・ユニット | 機器のタイプ | ポート | ケーブルの説明 |
|---|---|---|---|---|---|
|
U24 |
0A |
U41 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
|
U24 |
0B |
U39 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
|
U24 |
1A |
U37 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
|
U24 |
1B |
U35 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
|
U24 |
2A |
U33 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
|
U24 |
2B |
U31 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
|
U24 |
3A |
U29 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
|
U24 |
3B |
U28 |
データベース・サーバー |
PCIe 2、P1 |
2メートルのQDR InfiniBandケーブル |
|
U24 |
4A |
U27 |
データベース・サーバー |
PCIe 2、P1 |
2メートルのQDR InfiniBandケーブル |
|
U24 |
4B |
U26 |
データベース・サーバー |
PCIe 2、P1 |
2メートルのQDR InfiniBandケーブル |
|
U24 |
5A |
U25 |
データベース・サーバー |
PCIe 2、P1 |
2メートルのQDR InfiniBandケーブル |
|
U24 |
12B |
U19 |
データベース・サーバー |
PCIe 2、P2 |
2メートルのQDR InfiniBandケーブル |
|
U24 |
13A |
U18 |
データベース・サーバー |
PCIe 2、P2 |
2メートルのQDR InfiniBandケーブル |
|
U24 |
13B |
U17 |
データベース・サーバー |
PCIe 2、P2 |
2メートルのQDR InfiniBandケーブル |
|
U24 |
14A |
U16 |
データベース・サーバー |
PCIe 2、P2 |
2メートルのQDR InfiniBandケーブル |
|
U24 |
14B |
U14 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
|
U24 |
15A |
U12 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
|
U24 |
15B |
U10 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
|
U24 |
16A |
U8 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
|
U24 |
16B |
U6 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
|
U24 |
17A |
U4 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
|
U24 |
17B |
U2 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
|
U20 |
0A |
U41 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
|
U20 |
0B |
U39 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
|
U20 |
1A |
U37 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
|
U20 |
1B |
U35 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
|
U20 |
2A |
U33 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
|
U20 |
2B |
U31 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
|
U20 |
3A |
U29 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
|
U20 |
3B |
U28 |
データベース・サーバー |
PCIe 2、P2 |
2メートルのQDR InfiniBandケーブル |
|
U20 |
4A |
U27 |
データベース・サーバー |
PCIe 2、P2 |
2メートルのQDR InfiniBandケーブル |
|
U20 |
4B |
U26 |
データベース・サーバー |
PCIe 2、P2 |
2メートルのQDR InfiniBandケーブル |
|
U20 |
5A |
U25 |
データベース・サーバー |
PCIe 2、P2 |
2メートルのQDR InfiniBandケーブル |
|
U20 |
12B |
U19 |
データベース・サーバー |
PCIe 2、P1 |
2メートルのQDR InfiniBandケーブル |
|
U20 |
13A |
U18 |
データベース・サーバー |
PCIe 2、P1 |
2メートルのQDR InfiniBandケーブル |
|
U20 |
13B |
U17 |
データベース・サーバー |
PCIe 2、P1 |
2メートルのQDR InfiniBandケーブル |
|
U20 |
14A |
U16 |
データベース・サーバー |
PCIe 2、P1 |
2メートルのQDR InfiniBandケーブル |
|
U20 |
14B |
U14 |
Exadata Storage Server |
PCIe 3、P1 |
2メートルのQDR InfiniBandケーブル |
|
U20 |
15A |
U12 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
|
U20 |
15B |
U10 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
|
U20 |
16A |
U8 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
|
U20 |
16B |
U6 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
|
U20 |
17A |
U4 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
|
U20 |
17B |
U2 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
|
U24 |
8B |
U1 |
Sun Datacenter InfiniBand Switch 36スイッチ |
0B |
3メートルのQDR InfiniBandケーブル |
|
U20 |
8B |
U1 |
Sun Datacenter InfiniBand Switch 36スイッチ |
1B |
3メートルのQDR InfiniBandケーブル |
|
U20 |
9B |
U24 |
Sun Datacenter InfiniBand Switch 36スイッチ |
9A |
1メートルのQDR InfiniBandケーブル |
|
U20 |
10B |
U24 |
Sun Datacenter InfiniBand Switch 36スイッチ |
10A |
1メートルのQDR InfiniBandケーブル |
|
U20 |
11B |
U24 |
Sun Datacenter InfiniBand Switch 36スイッチ |
11A |
1メートルのQDR InfiniBandケーブル |
|
U20 |
8A |
U24 |
Sun Datacenter InfiniBand Switch 36スイッチ |
8A |
1メートルのQDR InfiniBandケーブル |
|
U20 |
9A |
U24 |
Sun Datacenter InfiniBand Switch 36スイッチ |
9B |
1メートルのQDR InfiniBandケーブル |
|
U20 |
10A |
U24 |
Sun Datacenter InfiniBand Switch 36スイッチ |
10B |
1メートルのQDR InfiniBandケーブル |
|
U20 |
11A |
U24 |
Sun Datacenter InfiniBand Switch 36スイッチ |
11B |
1メートルのQDR InfiniBandケーブル |
|
U1 |
1B |
U20 |
Sun Datacenter InfiniBand Switch 36スイッチ |
8B |
3メートルのQDR InfiniBandケーブル |
|
U1 |
0B |
U24 |
Sun Datacenter InfiniBand Switch 36スイッチ |
8B |
3メートルのQDR InfiniBandケーブル |
表5-21に、Oracle Exadata Database Machine X2-2ハーフ・ラックのInfiniBand接続の場所、ポートおよびケーブルを示します。
|
注意: ラック位置U1のSun Datacenter InfiniBand Switch 36スイッチは、Sun Fire X4170 M2 Oracle Database Serverを使用したOracle Exadata Database Machine X2-2ハーフ・ラックに付属しています。 |
表5-21 Oracle Exadata Database Machine X2-2ハーフ・ラックのInfiniBandネットワーク配線
| 接続元のInfiniBand Switchラック・ユニット | ポート | 接続先のラック・ユニット | 機器のタイプ | ポート | ケーブルの説明 |
|---|---|---|---|---|---|
|
U24 |
12B |
U19 |
データベース・サーバー |
PCIe 2、P2 |
2メートルのQDR InfiniBandケーブル |
|
U24 |
13A |
U18 |
データベース・サーバー |
PCIe 2、P2 |
2メートルのQDR InfiniBandケーブル |
|
U24 |
13B |
U17 |
データベース・サーバー |
PCIe 2、P2 |
2メートルのQDR InfiniBandケーブル |
|
U24 |
14A |
U16 |
データベース・サーバー |
PCIe 2、P2 |
2メートルのQDR InfiniBandケーブル |
|
U24 |
14B |
U14 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
|
U24 |
15A |
U12 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
|
U24 |
15B |
U10 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
|
U24 |
16A |
U8 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
|
U24 |
16B |
U6 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
|
U24 |
17A |
U4 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
|
U24 |
17B |
U2 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
|
U20 |
12B |
U19 |
データベース・サーバー |
PCIe 2、P1 |
2メートルのQDR InfiniBandケーブル |
|
U20 |
13A |
U18 |
データベース・サーバー |
PCIe 2、P1 |
2メートルのQDR InfiniBandケーブル |
|
U20 |
13B |
U17 |
データベース・サーバー |
PCIe 2、P1 |
2メートルのQDR InfiniBandケーブル |
|
U20 |
14A |
U16 |
データベース・サーバー |
PCIe 2、P1 |
2メートルのQDR InfiniBandケーブル |
|
U20 |
14B |
U14 |
Exadata Storage Server |
PCIe 3、P1 |
2メートルのQDR InfiniBandケーブル |
|
U20 |
15A |
U12 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
|
U20 |
15B |
U10 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
|
U20 |
16A |
U8 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
|
U20 |
16B |
U6 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
|
U20 |
17A |
U4 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
|
U20 |
17B |
U2 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
|
U20 |
9B |
U24 |
Sun Datacenter InfiniBand Switch 36スイッチ |
9A |
1メートルのQDR InfiniBandケーブル |
|
U20 |
10B |
U24 |
Sun Datacenter InfiniBand Switch 36スイッチ |
10A |
1メートルのQDR InfiniBandケーブル |
|
U20 |
11B |
U24 |
Sun Datacenter InfiniBand Switch 36スイッチ |
11A |
1メートルのQDR InfiniBandケーブル |
|
U20 |
8A |
U24 |
Sun Datacenter InfiniBand Switch 36スイッチ |
8A |
1メートルのQDR InfiniBandケーブル |
|
U20 |
9A |
U24 |
Sun Datacenter InfiniBand Switch 36スイッチ |
9B |
1メートルのQDR InfiniBandケーブル |
|
U20 |
10A |
U24 |
Sun Datacenter InfiniBand Switch 36スイッチ |
10B |
1メートルのQDR InfiniBandケーブル |
|
U20 |
11A |
U24 |
Sun Datacenter InfiniBand Switch 36スイッチ |
11B |
1メートルのQDR InfiniBandケーブル |
|
U1 |
1B |
U20 |
Sun Datacenter InfiniBand Switch 36スイッチ |
8B |
3メートルのQDR InfiniBandケーブル |
|
U1 |
0B |
U24 |
Sun Datacenter InfiniBand Switch 36スイッチ |
8B |
3メートルのQDR InfiniBandケーブル |
表5-22に、Oracle Exadata Database Machine X2-2クオータ・ラックのInfiniBand接続の場所、ポートおよびケーブルを示します。
表5-22 Oracle Exadata Database Machine X2-2クオータ・ラックのInfiniBandネットワーク配線
| 接続元のInfiniBand Switchラック・ユニット | ポート | 接続先のラック・ユニット | 機器のタイプ | ポート | ケーブルの説明 |
|---|---|---|---|---|---|
|
U24 |
13B |
U17 |
データベース・サーバー |
PCIe 2、P2 |
2メートルのQDR InfiniBandケーブル |
|
U24 |
14A |
U16 |
データベース・サーバー |
PCIe 2、P2 |
2メートルのQDR InfiniBandケーブル |
|
U24 |
16B |
U6 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
|
U24 |
17A |
U4 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
|
U24 |
17B |
U2 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
|
U20 |
13B |
U17 |
データベース・サーバー |
PCIe 2、P1 |
2メートルのQDR InfiniBandケーブル |
|
U20 |
14A |
U16 |
データベース・サーバー |
PCIe 2、P1 |
2メートルのQDR InfiniBandケーブル |
|
U20 |
16B |
U6 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
|
U20 |
17A |
U4 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
|
U20 |
17B |
U2 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
|
U20 |
9B |
U24 |
Sun Datacenter InfiniBand Switch 36スイッチ |
9A |
1メートルのQDR InfiniBandケーブル |
|
U20 |
10B |
U24 |
Sun Datacenter InfiniBand Switch 36スイッチ |
10A |
1メートルのQDR InfiniBandケーブル |
|
U20 |
11B |
U24 |
Sun Datacenter InfiniBand Switch 36スイッチ |
11A |
1メートルのQDR InfiniBandケーブル |
|
U20 |
8A |
U24 |
Sun Datacenter InfiniBand Switch 36スイッチ |
8A |
1メートルのQDR InfiniBandケーブル |
|
U20 |
9A |
U24 |
Sun Datacenter InfiniBand Switch 36スイッチ |
9B |
1メートルのQDR InfiniBandケーブル |
|
U20 |
10A |
U24 |
Sun Datacenter InfiniBand Switch 36スイッチ |
10B |
1メートルのQDR InfiniBandケーブル |
|
U20 |
11A |
U24 |
Sun Datacenter InfiniBand Switch 36スイッチ |
11B |
1メートルのQDR InfiniBandケーブル |
表5-23に、Oracle Exadata Database Machine X2-8フル・ラックのInfiniBand接続の場所、ポートおよびケーブルを示します。
表5-23 Oracle Exadata Database Machine X2-8フル・ラックのInfiniBandネットワーク配線
| 接続元のInfiniBand Switchラック・ユニット | ポート | 接続先のラック・ユニット | 機器のタイプ | ポート | ケーブルの説明 |
|---|---|---|---|---|---|
|
U23 |
0A |
U41 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
|
U23 |
0B |
U39 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
|
U23 |
1A |
U37 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
|
U23 |
1B |
U35 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
|
U23 |
2A |
U33 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
|
U23 |
2B |
U31 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
|
U23 |
3A |
U29 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
|
U23 |
3B |
U24 |
データベース・サーバー |
EM-3.0 P-O |
2メートルのQDR InfiniBandケーブル |
|
U23 |
4A |
U24 |
データベース・サーバー |
EM-2.0 P-O |
2メートルのQDR InfiniBandケーブル |
|
U23 |
4B |
U24 |
データベース・サーバー |
EM-1.0 P-O |
2メートルのQDR InfiniBandケーブル |
|
U23 |
5A |
U24 |
データベース・サーバー |
EM-0.0 P-O |
2メートルのQDR InfiniBandケーブル |
|
U23 |
13A |
U16 |
データベース・サーバー |
EM-2.0 P-1 |
2メートルのQDR InfiniBandケーブル |
|
U23 |
13B |
U16 |
データベース・サーバー |
EM-1.0 P-1 |
2メートルのQDR InfiniBandケーブル |
|
U23 |
14A |
U16 |
データベース・サーバー |
EM-0.0 P-1 |
2メートルのQDR InfiniBandケーブル |
|
U23 |
12B |
U16 |
データベース・サーバー |
EM-3.0 P-1 |
2メートルのQDR InfiniBandケーブル |
|
U23 |
14B |
U14 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
|
U23 |
15A |
U12 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
|
U23 |
15B |
U10 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
|
U23 |
16A |
U8 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
|
U23 |
16B |
U6 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
|
U23 |
17A |
U4 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
|
U23 |
17B |
U2 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
|
U21 |
0A |
U41 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
|
U21 |
0B |
U39 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
|
U21 |
1A |
U37 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
|
U21 |
1B |
U35 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
|
U21 |
2A |
U33 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
|
U21 |
2B |
U31 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
|
U21 |
3A |
U29 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
|
U21 |
3B |
U24 |
データベース・サーバー |
EM-3.0 P-1 |
2メートルのQDR InfiniBandケーブル |
|
U21 |
4A |
U24 |
データベース・サーバー |
EM-2.0 P-1 |
2メートルのQDR InfiniBandケーブル |
|
U21 |
4B |
U24 |
データベース・サーバー |
EM-1.0 P-1 |
2メートルのQDR InfiniBandケーブル |
|
U21 |
5A |
U24 |
データベース・サーバー |
EM-0.0 P-1 |
2メートルのQDR InfiniBandケーブル |
|
U21 |
12B |
U16 |
データベース・サーバー |
EM-3.0 P-O |
2メートルのQDR InfiniBandケーブル |
|
U21 |
13A |
U16 |
データベース・サーバー |
EM-2.0 P-O |
2メートルのQDR InfiniBandケーブル |
|
U21 |
13B |
U16 |
データベース・サーバー |
EM-1.0 P-O |
2メートルのQDR InfiniBandケーブル |
|
U21 |
14A |
U16 |
データベース・サーバー |
EM-0.0 P-O |
2メートルのQDR InfiniBandケーブル |
|
U21 |
14B |
U14 |
Exadata Storage Server |
PCIe 3、P1 |
2メートルのQDR InfiniBandケーブル |
|
U21 |
15A |
U12 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
|
U21 |
15B |
U10 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
|
U21 |
16A |
U8 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
|
U21 |
16B |
U6 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
|
U21 |
17A |
U4 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
|
U21 |
17B |
U2 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
|
U23 |
8B |
U1 |
Sun Datacenter InfiniBand Switch 36スイッチ |
0B |
3メートルのQDR InfiniBandケーブル |
|
U21 |
8B |
U1 |
Sun Datacenter InfiniBand Switch 36スイッチ |
1B |
3メートルのQDR InfiniBandケーブル |
|
U21 |
9B |
U23 |
Sun Datacenter InfiniBand Switch 36スイッチ |
9A |
1メートルのQDR InfiniBandケーブル |
|
U21 |
10B |
U23 |
Sun Datacenter InfiniBand Switch 36スイッチ |
10A |
1メートルのQDR InfiniBandケーブル |
|
U21 |
11B |
U23 |
Sun Datacenter InfiniBand Switch 36スイッチ |
11A |
1メートルのQDR InfiniBandケーブル |
|
U21 |
8A |
U23 |
Sun Datacenter InfiniBand Switch 36スイッチ |
8A |
1メートルのQDR InfiniBandケーブル |
|
U21 |
9A |
U23 |
Sun Datacenter InfiniBand Switch 36スイッチ |
9B |
1メートルのQDR InfiniBandケーブル |
|
U21 |
10A |
U23 |
Sun Datacenter InfiniBand Switch 36スイッチ |
10B |
1メートルのQDR InfiniBandケーブル |
|
U21 |
11A |
U23 |
Sun Datacenter InfiniBand Switch 36スイッチ |
11B |
1メートルのQDR InfiniBandケーブル |
|
U1 |
1B |
U21 |
Sun Datacenter InfiniBand Switch 36スイッチ |
8B |
3メートルのQDR InfiniBandケーブル |
|
U1 |
0B |
U23 |
Sun Datacenter InfiniBand Switch 36スイッチ |
8B |
3メートルのQDR InfiniBandケーブル |
