Oracle MaxRep for SAN 구성 요소 정보

Oracle MaxRep for SAN은 안정적인 데이터 보호 및 복구를 위해 다양한 주요 하드웨어와 소프트웨어 구성 요소를 기반으로 합니다.

Oracle MaxRep for SAN의 구성 요소는 다음과 같습니다.

Oracle FS System

Oracle FS System은 정책 기반 서비스 품질 기술을 사용하여 FC(광 섬유 채널) 또는 iSCSI SAN(Storage Area Network)을 통해 응용 프로그램 저장소를 제공하는 응용 프로그램 인식 저장소 솔루션입니다. 복제 프로세스는 보호된 LUN에 대한 쓰기 작업을 수락하고 복제를 위해 Oracle MaxRep 복제 엔진으로 쓰기 작업을 전달하는 Oracle FS System에서 시작됩니다.

Oracle MaxRep 복제 엔진

복제 엔진은 복제 및 복구 프로세스를 관리하고 모니터하는 아웃오브밴드 오프로드 엔진입니다. 복제 작업의 기반으로 사용할 보호 계획을 만듭니다. 웹 기반 GUI에서 보호 계획을 생성, 모니터 및 복구할 수 있습니다. 활용률 및 추세 보고서와 경보도 복제 엔진을 통해 관리됩니다.

Oracle MaxRep 에이전트

선택적 Oracle MaxRep 에이전트는 응용 프로그램 호스트에 설치되며 일정에 따라 응용 프로그램 일관성 책갈피를 실행할 수 있습니다.

복제 엔진 클러스터

복제 엔진 클러스터는 Oracle MaxRep 솔루션의 선택적 구성 요소입니다. 이 구성 요소는 능동 복제 엔진이 실패할 경우 인계를 위해 준비된 수동 복제 엔진을 포함하는 고가용성 기능입니다.

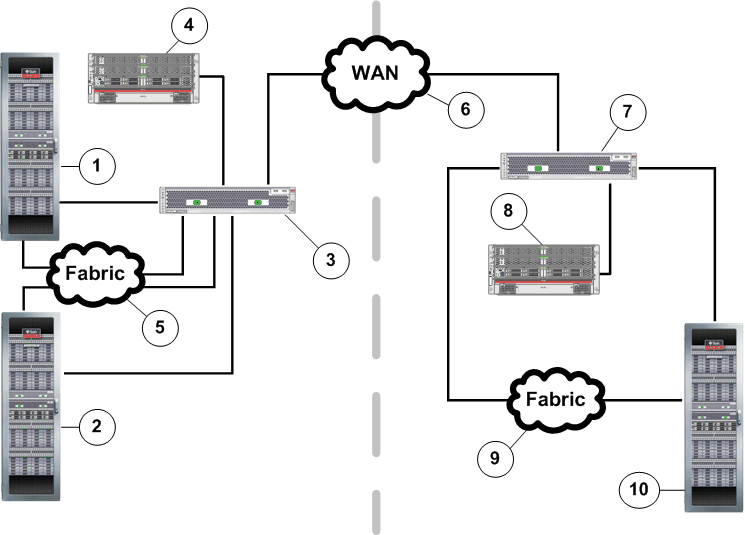

다음 그림은 원격으로 분산된 Oracle FS System 내 각 Oracle MaxRep for SAN 구성 요소의 관계를 보여줍니다.
그림 1 Oracle FS MaxRep 구성 요소 Oracle FS MaxRep 구성 요소
범례
1 기본 Oracle FS System 6 WAN(Wide Area Network)
2 로컬 보조 Oracle FS System 7 원격 복제 엔진
복제 엔진 8 원격 호스트
4 호스트 9 패브릭(FC) 또는 LAN(iSCSI)
5 패브릭(FC) 또는 LAN(iSCSI) 10 원격 보조 Oracle FS System
