Oracle MaxRep for SAN

Oracle MaxRep for SAN을 사용하여 SAN 환경에서 Oracle FS System 데이터를 복제 및 복원할 수 있습니다.

SAN 복제에서 LUN 쌍은 소스 및 대상 LUN으로 구성되어 복제 쌍이라고도 합니다. LUN은 단일 위치의 두 Oracle FS System 또는 기본 및 보조로 지정된 원격으로 분산된 별도의 Oracle FS System에 상주할 수 있습니다.

하나 이상의 Oracle MaxRep 복제 엔진은 데이터 복제 프로세스를 관리 및 모니터합니다. 소스 LUN의 데이터가 변경되면 자동으로 데이터가 전송됩니다. 해당 변경 사항은 대상 LUN에 복제됩니다. 두 LUN의 무결성이 지속되고 LUN 위치 간의 통신 링크가 유지되는 경우 복제 쌍이 지속적으로 업데이트됩니다.

Oracle MaxRep for SAN은 동일한 데이터 센터에 상주하거나 원격 위치에 지리적으로 분산된 Oracle FS System 간의 복제를 수행할 수 있습니다. Oracle MaxRep 복제 엔진은 두 사이트 간의 통신 링크를 사용하여 변경 사항을 복제합니다.

Oracle MaxRep for SAN은 동기 및 비동기 LUN 복제 또는 응용 프로그램 일치 볼륨 세트를 지원합니다.

동기 복제는 하나 이상의 복제 엔진을 필요로 하며 소스 및 대상 LUN과 복제 엔진이 동일한 SAN 패브릭에 연결된 경우 지원됩니다. 소스 및 대상 LUN이 확장 SAN 패브릭으로 연결된 2개의 데이터 센터에 있는 경우에도 복제가 동기 복제일 수 있습니다. 패브릭은 기본 위치와 보조 위치 간에 DWDM(고밀도 파장 분할 다중화)을 사용하는 광 섬유 케이블로 구성될 수 있습니다.
비동기 복제는 2개 이상의 복제 엔진을 필요로 합니다. 비동기 복제는 기본 위치와 보조 위치가 지리적으로 분산된 경우 대부분 지원되고, 각 위치의 별도 복제 엔진을 사용하여 WAN(Wide Area Network) 링크를 통해 통신이 이루어집니다.

HA(고가용성)를 위해 HA 쌍에 복제 엔진을 배치할 수 있습니다. 복제 엔진 중 하나는 능동 모드입니다. HA 쌍의 다른 복제 엔진은 수동 모드로, 능동 복제 엔진이 실패할 경우 인계를 위해 준비되어 있습니다.

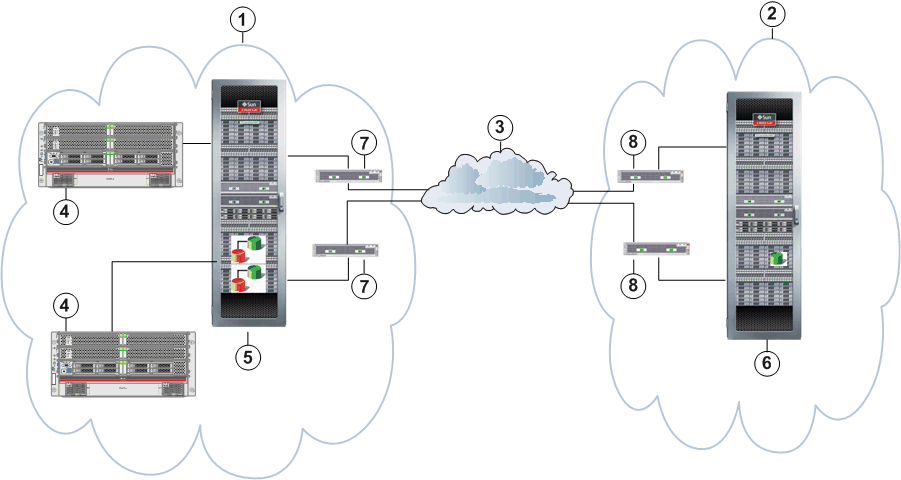

그림 1 비동기 Oracle MaxRep for SAN 구성

범례

1 기본 사이트	5 기본 Oracle FS System
2 보조 사이트	6 보조 Oracle FS System
3 WAN 연결	7 고가용성을 위해 클러스터화된 기본 사이트의 복제 엔진
4 호스트	8 고가용성을 위해 클러스터화된 보조 사이트의 복제 엔진

기본 또는 보조 사이트에서 데이터를 복구할 수 있으며 복제 방향을 바꿀 수 있습니다. Oracle MaxRep for SAN을 사용하여 여러 페일오버 및 페일백 시나리오를 계획하고 구현할 수 있습니다.
