멀티홉 복제는 소스 LUN에서 대상 LUN으로의 동기 복제를 제공하며 해당 대상 LUN에서 추가 대상 LUN으로의 두번째 비동기 복제를 제공합니다.
멀티홉 복제에는 동기 및 비동기 용량 기반 라이센스가 모두 필요합니다. 복제의 첫번째 동기 홉은 동일한 물리적 위치에 있거나 DWDM을 사용하여 SAN 패브릭이 확장된 사이트 간에 존재하는 동일한 SAN 패브릭에 연결된 두 Oracle FS System 간에 발생합니다. 복제의 두번째 홉은 첫번째 동기 홉의 대상 Oracle FS System에서 WAN을 사용하여 연결된 원격 위치로의 비동기 홉입니다.
멀티홉은 소스 LUN에서 하나의 대상 LUN으로 데이터를 복제합니다. 그런 다음 이 보조 대상 LUN은 세번째 LUN에 복제됩니다.
일대다는 기본 사이트의 소스 LUN에서 다중 위치의 다중 대상으로 데이터를 복제합니다.

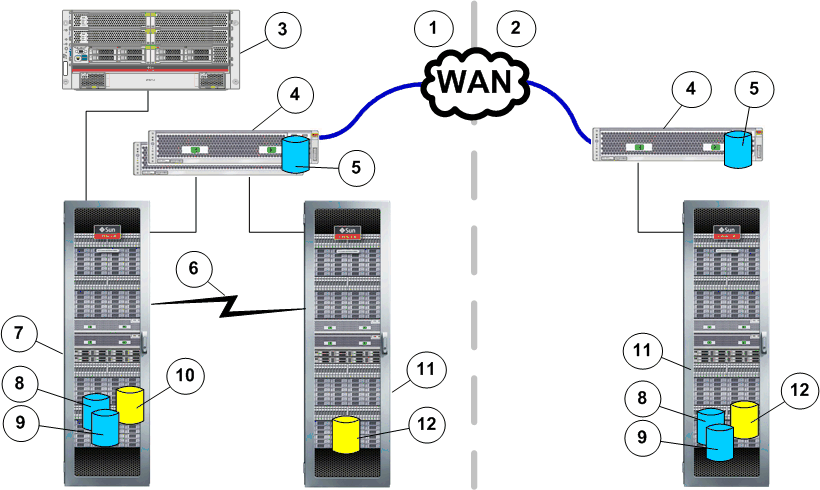

예를 들어, 멀티홉 복제 구성은 기본 사이트의 동기 복제 관계에서 설정된 1개의 Oracle MaxRep 복제 엔진과 2개의 Oracle FS System으로 구성됩니다. 또한 보조 사이트의 다른 복제 엔진 및 Oracle FS System은 기본 사이트의 보조 Oracle FS System과의 비동기 복제 관계에서 설정됩니다.
응용 프로그램 호스트의 데이터가 기본 사이트의 소스 LUN에서 기록되면 복제 엔진이 기본 사이트의 다른 Oracle FS System에 있는 보조 LUN에 데이터 변경 사항을 복제합니다. 이는 멀티홉 복제의 동기 홉입니다.
동기 복제의 대상 LUN은 멀티홉 솔루션의 비동기 홉에 대한 소스 LUN으로 작동합니다. 동기 복제의 대상 LUN에 쓰기가 수신되면 해당 데이터 및 메타 데이터의 복사본이 보조 사이트에 있는 Oracle FS System으로 전송됩니다.
1 기본 사이트 | 7 기본 Oracle FS System |
2 보조 사이트 | 8 보존 LUN |
3 호스트 | 9 구성 파일에 대한 백업 LUN |
4 복제 엔진 | 10 소스 LUN |
5 홈 LUN | 11 보조 Oracle FS System |
6 DWDM 연결 | 12 대상 LUN |
