Oracle® Switch ES2-72 和 Oracle Switch ES2-64 配置指南

退出打印视图


更新时间： 2015 年 4 月

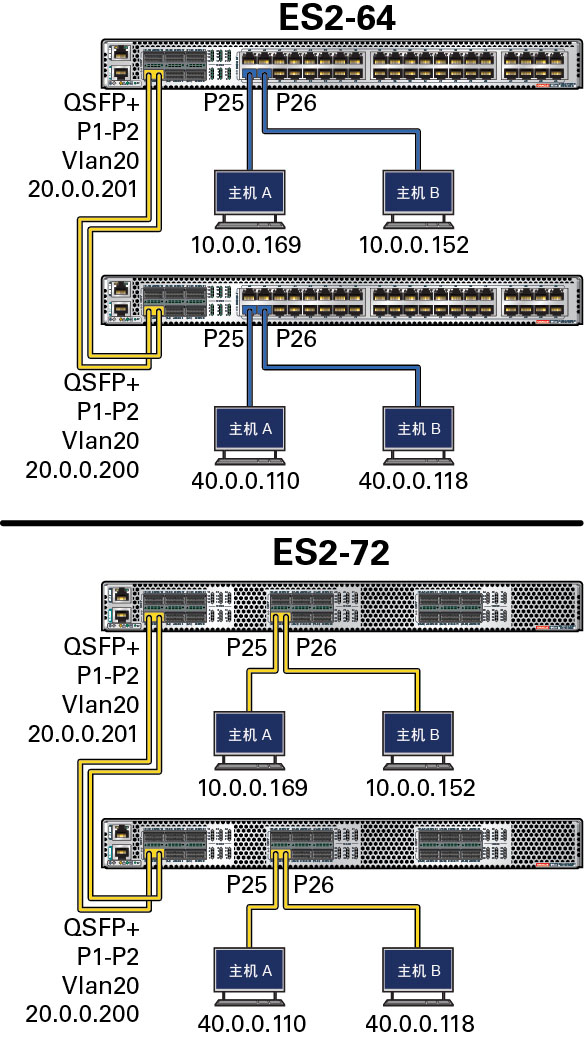

路由功能拓扑

image:图中显示了路由功能的示例拓扑。
交换机或主机名
VLAN ID
IP 地址
SEFOS-1
VLAN 10
VLAN 20
10.0.0.201
20.0.0.201
主机 A，连接到 SEFOS-1 上的端口 25
VLAN 10
10.0.0.169
主机 A-2，连接到 SEFOS-1 上的端口 26
VLAN 10
10.0.0.152
SEFOS-2
VLAN 20
VLAN 40
20.0.0.200
40.0.0.200
主机 B，连接到 SEFOS-2 上的端口 25
VLAN 40
40.0.0.110
主机 B-2，连接到 SEFOS-2 上的端口 26
VLAN 40
40.0.0.118

相关信息
