B Modèles STA prédéfinis

Cette section inclut de courtes descriptions des modèles prédéfinis pour chaque écran Overview, Analysis et Messages. Les modèles prédéfinis STA sont toujours précédés du préfixe "STA–".

Onglet Home

Onglet Tape System Hardware

Onglet Tape System Activity

Modèles de tableau de bord

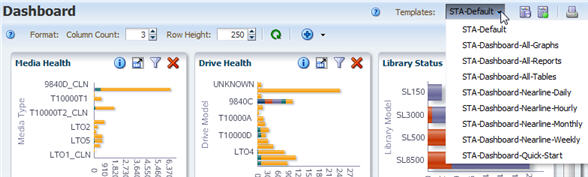

La description de t_dash.jpg est la suivante
Description de l'illustration t_dash.jpg

STA‐Default

Fournit un résumé complet de la condition, de la configuration et des performances quotidiennes de votre système de bibliothèque de bandes.

STA‐Dashboard-All-Graphs

Affiche tous les portlets de graphique disponibles par ordre alphabétique. Ce modèle est utile pour la sélection de portlets à inclure aux modèles du tableau de bord et aux rapports exécutifs.

STA‐Dashboard‐All‐Reports

Affiche tous les portlets de rapport disponibles par ordre alphabétique. Ce modèle est utile pour la sélection de portlets à inclure aux modèles du tableau de bord et aux rapports exécutifs.

STA‐Dashboard‐All‐Tables

Affiche tous les portlets de tableau disponibles par ordre alphabétique. Ce modèle est utile pour la sélection de portlets à inclure aux modèles du tableau de bord et aux rapports exécutifs.

STA‐Dashboard‐Nearline‐Daily

Affiche des informations quotidiennes résumées pour l'activité des lecteurs et des médias dans votre système de bibliothèque de bandes pour les derniers 30 jours. Les portlets affichés résument l'activité de montage, le débit d'E/S, l'utilisation des lecteurs et des médias et la disponibilité d'emplacements de lecteurs et de médias.

Remarque :

Les données affichées dans ce modèle sont mises à jour à la fin de chaque journée. Pour les graphiques à barres, les données doivent avoir été collectées pendant une journée entière par STA afin de pouvoir être affichées. Les graphiques à courbes nécessitent au moins deux points de données. Il faut donc que les données aient été collectées pendant deux jours.
STA‐Dashboard‐Nearline‐Hourly

Affiche des informations résumées chaque heure pour l'activité des lecteurs et des médias dans votre système de bibliothèque de bandes pour les derniers quatre jours. Les portlets affichés résument l'activité de montage, le débit d'E/S, l'utilisation des lecteurs et des médias et la disponibilité d'emplacements de lecteurs et de médias.

Remarque :

Les données affichées dans ce modèle sont mises à jour à la fin de chaque heure. Pour les graphiques à barres, les données doivent avoir été collectées pendant une heure entière par STA afin de pouvoir être affichées. Les graphiques à courbes nécessitent au moins deux points de données. Il faut donc que les données aient été collectées pendant deux heures.
STA‐Dashboard‐Nearline‐Monthly

Affiche des informations mensuelles résumées sur l'activité des lecteurs et des médias dans votre système de bibliothèque de bandes au cours des derniers 365 jours. Les portlets affichés résument l'activité de montage, le débit d'E/S, l'utilisation des lecteurs et des médias et la disponibilité d'emplacements de lecteurs et de médias.

Remarque :

Les données affichées dans ce modèle sont mises à jour à la fin de chaque mois. Pour les graphiques à barres, les données doivent avoir été collectées pendant un mois entier par STA afin de pouvoir être affichées. Les graphiques à courbes nécessitent au moins deux points de données. Il faut donc que les données aient été collectées pendant deux mois.
STA‐Dashboard‐Nearline‐Weekly

Affiche des informations quotidiennes résumées pour l'activité des lecteurs et des médias dans votre système de bibliothèque de bandes pour les derniers 100 jours. Les portlets affichés résument l'activité de montage, le débit d'E/S, l'utilisation des lecteurs et des médias et la disponibilité d'emplacements de lecteurs et de médias.

Remarque :

Les données affichées dans ce modèle sont mises à jour à la fin de chaque semaine. Pour les graphiques à barres, les données doivent avoir été collectées pendant une semaine entière par STA afin de pouvoir être affichées. Les graphiques à courbes nécessitent au moins deux points de données. Il faut donc que les données aient été collectées pendant deux semaines.
STA‐Dashboard‐Quick‐Start

Affiche des informations à propos des configurations et conditions générales du système de bibliothèque de bandes ; utilisé avec Guide de démarrage rapide de STA.

Modèles de présentation des complexes

La description de t_libcmpx.jpg est la suivante
Description de l'illustration t_libcmpx.jpg

STA‐Default

Affiche la configuration de base du complexe de bibliothèque.

STA-Complex-All

Affiche tous les attributs de graphiques et de tableaux du complexe de bibliothèque.

STA-Complex-Configuration

Affiche les informations concernant la configuration physique et des partitions du complexe de bibliothèques.

STA-Complex-Utilization

Affiche la configuration physique du complexe de bibliothèques et résume l'activité dans le complexe, notamment les entrées et éjections, les montages et démontages ainsi que l'utilisation des lecteurs.

Modèles Libraries – Overview

La description de t_libovw.jpg est la suivante
Description de l'illustration t_libovw.jpg

STA-Default

Affiche les propriétés de base et les informations de configuration de la bibliothèque.

STA-Lib-All

Affiche tous les attributs de tableaux de bibliothèque.

STA-Lib-Base-Information

Affiche la configuration de base de la bibliothèque et les données relativement statiques ; utiles pour la description de la bibliothèque et la création de listes d'inventaire.

STA-Lib-Configuration

Affiche les informations concernant la configuration physique et des partitions des bibliothèques. Inclut également les informations de connexion utiles pour le dépannage de problèmes de connexion.

STA-Lib-Health

Affiche les informations concernant l'intégrité de la bibliothèque, le microprogramme et la connexion SNMP avec STA.

STA‐Lib‐Quick‐Start

Affiche des informations à propos des configurations et conditions générales de la bibliothèque ; utilisée avec Guide de démarrage rapide de STA.

STA-Lib-Utilization

Affiche les informations résumées concernant la quantité et le taux d'activité de la bibliothèque et d'utilisation du lecteur.

Modèles de messages des bibliothèques

La description de t_libmsg.jpg est la suivante
Description de l'illustration t_libmsg.jpg

STA-Default

Affiche les déroutements SNMP, y compris les détails concernant la bibliothèque et le périphérique impliqués. Inclut les messages liés aux types de déroutement suivants : CAP, Heartbeat, Library Environment Check, Library Log, Library Status et PTP. Certains messages peuvent également apparaître dans les écrans Drives – Messages et Media – Messages.

Modèles Drives – Overview

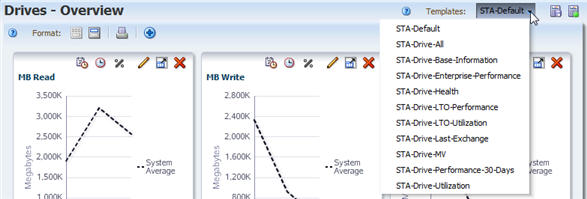

La description de t_drvovw.jpg est la suivante
Description de l'illustration t_drvovw.jpg

STA-Default

Affiche les informations de configuration du lecteur et le statut de l'échange qui a eu lieu le plus récemment sur le lecteur.

STA-Drive-All

Affiche tous les attributs de graphiques et de tableaux du lecteur.

STA-Drive-Base-Information

Affiche la configuration de base du lecteur et les données relativement statiques ; utiles pour la description du lecteur et la création de listes d'inventaire.

STA-Drive-Enterprise-Performance

Affiche un résumé des données de performances uniquement pour les lecteurs Enterprise.

STA-Drive-Health

Affiche les informations actuelles et résumées de l'intégrité et de l'activité de tous les lecteurs.

STA-Drive-Last-Exchange

Affiche les informations du dernier échange sur chaque lecteur.

STA-Drive-LTO-Performance

Affiche les données de performances uniquement pour les lecteurs LTO.

STA-Drive-LTO-Utilization

Affiche les statistiques d'utilisation uniquement pour les lecteurs LTO.

STA‐Drive‐MV

Affiche les lecteurs qui répondent aux critères pour procéder à une validation de média STA. Les attributs affichés fournissent des détails utiles à la sélection et au contrôle des performances de lecteurs attribués aux pools de validation de média.

STA-Drive-Performance-30-Days

Affiche un résumé des données de performances pour tous les lecteurs au cours des 30 derniers jours.

STA-Drive-Utilization

Affiche les statistiques d'utilisation pour tous les lecteurs.

Modèles d'analyse des lecteurs

La description de t_drvanlys.jpg est la suivante
Description de l'illustration t_drvanlys.jpg

STA-Default

Résume l'intégrité actuelle du lecteur par complexe de bibliothèque.

STA-Drive-Firmware-Levels

Résume les niveaux actuels de microprogramme de lecteur par type de lecteur.

STA-Drive-Read-Marginal

Résume le statut "Exchange Read Marginal" pour les lecteurs applicables, par nom de complexe de bibliothèque. Applicable uniquement aux lecteurs StorageTek T10000.

Modèles de messages de lecteurs

La description de t_drvmsg.jpg est la suivante
Description de l'illustration t_drvmsg.jpg

STA-Default

Affiche les déroutements SNMP, y compris les détails concernant le lecteur impliqué. Inclut les messages liés aux lecteurs avec les types de déroutement suivants : Drive, Library Environment Check et Library Log. Certains messages peuvent également apparaître dans les écrans Libraries – Messages et Media – Messages.

Modèles Media – Overview

La description de t_medovw.jpg est la suivante
Description de l'illustration t_medovw.jpg

STA-Default

Affiche des informations de base concernant le média, son échange le plus récent et le lecteur impliqué.

STA-Media-All

Affiche tous les attributs de graphiques et de tableaux du média.

STA- Media-Base-Information

Affiche les informations de base du média et les données relativement statiques ; utiles pour la description du média et la création de listes d'inventaire.

STA-Media-Cleaning

Affiche les informations de base concernant uniquement le nettoyage de média. Affiche également le statut de l'échange le plus récent du média et le lecteur impliqué.

STA-Media-Expired

Affiche les informations concernant le média expiré. Votre Oracle représentant du support technique peut vous demander d'utiliser ce modèle avant d'envoyer les informations du journal des erreurs.

STA-Media-Health

Affiche les informations actuelles et résumées de l'intégrité et de l'activité de tous les médias.

STA-Media-Last-Exchange

Affiche les informations concernant le dernier échange pour chaque média.

STA-Media-LTO-Performance

Affiche les informations de performances résumées uniquement pour les médias LTO.

STA-Media-LTO-Utilization

Affiche les informations d'utilisation résumées uniquement pour les médias LTO.

STA-Media-MIR-Stats

Affiche les données de l'enregistrement d'informations de média (media information record, MIR).

STA‐Media‐MV‐Calibration

Affiche les détails concernant le média affecté au groupe logique de médias d'étalonnage, notamment les informations concernant le dernier étalonnage effectué par le média.

STA‐Media‐MV‐Performed

Affiche les médias validés au cours des 30 derniers jours. Les attributs affichés fournissent des détails concernant les opérations de validation des médias effectuées sur ces médias.

STA-Media-Stats-Last-Exchange

Affiche les informations de débit et d'efficacité pour le dernier échange de chaque média. Votre Oracle représentant du support technique peut vous demander d'utiliser ce modèle avant d'envoyer les informations du journal des erreurs.

STA‐Media‐T10K‐Performance

Affiche les informations de performances résumées uniquement pour les médias T10000.

STA‐Media‐T10K‐Utilization

Affiche les informations d'utilisation résumées uniquement pour les médias T10000.

STA-Media-Utilization

Affiche les informations d'utilisation résumées pour tous les médias.

Modèles d'analyse des médias

La description de t_medanlys.jpg est la suivante
Description de l'illustration t_medanlys.jpg

STA-Default

Résume l'intégrité actuelle du média par complexe de bibliothèque.

STA-Media-HealthByMediaType

Résume l'intégrité actuelle du média par type de média.

Modèles de messages des médias

La description de t_medmsg.jpg est la suivante
Description de l'illustration t_medmsg.jpg

STA-Default

Affiche les déroutements SNMP, y compris les détails concernant le média impliqué. Inclut les messages liés aux médias avec les types de déroutement suivants : Library Environment Check et Library Log. Certains messages peuvent également apparaître dans les écrans Libraries – Messages et Drives – Messages.

Modèles Robots Overview

La description de t_robotovw.jpg est la suivante
Description de l'illustration t_robotovw.jpg

STA-Default

Affiche les propriétés et les activités pour tous les robots de bibliothèque.

STA‐Robot‐All

Affiche tous les attributs de données disponibles pour tous les robots de bibliothèque.

Modèles de présentation des CAP

La description de t_capovw.jpg est la suivante
Description de l'illustration t_capovw.jpg

STA-Default

Affiche les propriétés et les activités pour tous les ports d'accès aux cartouches de bibliothèque (CAP), les modules d'extension d'accès (AEM) SL3000 et les fentes SL150.

STA‐CAP‐All

Affiche tous les attributs de données disponibles pour toutes les bibliothèques CAP, les AEM SL3000 et les fentes SL150.

Modèles de présentation des PTP

La description de t_ptpovw.jpg est la suivante
Description de l'illustration t_ptpovw.jpg

STA-Default

Affiche les propriétés et les activités pour tous les pass-thru ports (PTP) de bibliothèque SL8500.

STA‐PTP‐All

Affiche tous les attributs de données disponibles pour tous les PTP de bibliothèque SL8500.

Modèles de présentation d'ascenseurs

La description de t_elevovw.jpg est la suivante
Description de l'illustration t_elevovw.jpg

STA-Default

Affiche les propriétés et les activités pour tous les ascenseurs de bibliothèque SL8500.

STA‐Elevator‐All

Affiche tous les attributs de données disponibles pour tous les ascenseurs de bibliothèque SL8500.

Modèles de présentation des alertes

La description de t_alertovw.jpg est la suivante
Description de l'illustration t_alertovw.jpg

STA-Default

Affiche les informations résumées pour toutes les alertes STA. Les attributs affichés identifient la stratégie d'alerte ainsi que son niveau de gravité, ses critères et les ressources ou événements du système de bibliothèque de bandes pour lesquels l'alerte a été générée.

STA‐Alert‐All

Affiche tous les attributs disponibles pour toutes les alertes STA.

Modèles de présentation des échanges

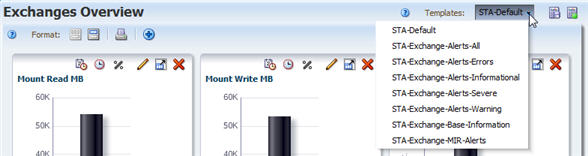

La description de t_libexch.jpg est la suivante
Description de l'illustration t_libexch.jpg

STA-Default

Affiche les informations d'identification et de statut pour le lecteur, le média et la bibliothèque impliqués dans chaque échange.

STA-Exchange-Alerts-All

Affiche les informations concernant les alertes qui ont eu lieu pendant des échanges ; les échanges n'ayant pas générés une alerte ne sont pas inclus.

STA-Exchange-Alerts-Errors

Affiche tous les échanges qui ont entraîné au moins une alerte grave ou une alerte de bande d'avertissement. Les attributs affichés fournissent des détails concernant les types d'erreurs qui se sont produites. Les alertes de bande graves indiquent une erreur sur l'échange qui peut mettre vos données en danger. Les alertes de bande d'avertissement indiquent une erreur qui peut être associée à une panne matérielle.

Votre Oracle représentant du support technique peut vous demander d'utiliser ce modèle avant d'envoyer les informations du journal des erreurs.

STA-Exchange-Alerts-Informational

Affiche tous les échanges qui ont entraîné au moins une alerte de bande informative. Les attributs affichés fournissent des détails concernant les types d'alertes qui se sont produites. Les alertes de bande informatives n'indiquent pas une erreur sur l'échange — les alertes de nettoyage en sont un exemple.

STA-Exchange-Alerts-Severe

Affiche tous les échanges qui ont entraîné au moins une alerte de bande grave. Les attributs affichés fournissent des détails concernant les types d'erreurs qui se sont produites. Les alertes de bande graves indiquent une erreur sur l'échange qui peut mettre vos données en danger.

STA-Exchange-Alerts-Warning

Affiche tous les échanges qui ont entraîné au moins une alerte de bande d'avertissement. Les attributs affichés fournissent des détails concernant les types d'erreurs qui se sont produites. Les alertes de bande d'avertissement indiquent une erreur sur l'échange qui peut être associée à une panne matérielle.

STA-Exchange-Base Information

Affiche les informations de base pour tous les échanges : le numéro de série du lecteur et du volume, l'intégrité du lecteur et du média, le statut d'échange du lecteur et du média, les mégaoctets lus et écrits ainsi que l'heure.

STA-Exchange-MIR-Alerts

Affiche tous les échanges ayant entraîné des alertes associées à l'enregistrement des informations sur le média (MIR). Votre Oracle représentant du support technique peut vous demander d'utiliser ce modèle avant d'envoyer les informations du journal des erreurs.

Modèles de présentation des nettoyages de lecteur

La description de t_drvclean.jpg est la suivante
Description de l'illustration t_drvclean.jpg

STA-Default

Affiche les informations d'identification et de statut pour le lecteur, le média et la bibliothèque impliqués dans chaque échange de nettoyage.

STA-Cleaning-All

Affiche tous les attributs d'échange de nettoyage.

STA-Cleaning-Base-Information

Affiche les informations de base pour tous les échanges de nettoyage : le numéro de série du lecteur et du volume, les nettoyages de durée de vie du lecteur et les utilisations actuelles et maximum du nettoyage.

Modèles de présentation de la validation de média

La description de t_mvovw.jpg est la suivante
Description de l'illustration t_mvovw.jpg

STA-Default

Affiche les informations résumées pour toutes les requêtes de validation de média. Les attributs affichés identifient l'état de la requête, ainsi que le test de vérification, l'initiateur et le nom de stratégie associés, le cas échéant. Les résultats des validations terminées sont affichés, y compris l'action recommandée pour les requêtes impliquant des problèmes.

STA‐MediaValidation‐All

Affiche tous les attributs disponibles pour toutes les validations de média.

Tous les modèles Messages – Overview

La description de t_notifovw.jpg est la suivante
Description de l'illustration t_notifovw.jpg

STA-Default

Affiche les déroutements SNMP, y compris les détails concernant la bibliothèque et le périphérique impliqués.

STA-Messages-All

Affiche tous les attributs disponibles pour les déroutements SNMP (aucun graphique n'est disponible sur cet écran).

STA- Messages-Base-Information

Affiche les données de base pour les déroutements SNMP ; utile pour une présentation, une description et une création de liste pour les messages STA.

Modèles d'analyse de tous les médias

La description de t_notifanlys.jpg est la suivante
Description de l'illustration t_notifanlys.jpg

STA-Default

Résume les niveaux de gravité des messages de STA par complexe de bibliothèque.
