B STA 미리 정의된 템플리트

이 절에는 각 Overview, Analysis 및 Messages 화면의 미리 정의된 템플리트에 대한 간략한 설명이 나와 있습니다. STA 사전 정의된 템플리트는 항상 "STA-"가 앞에 나옵니다.

Home 탭

Tape System Hardware 탭

Tape System Activity 탭

대시보드 템플리트

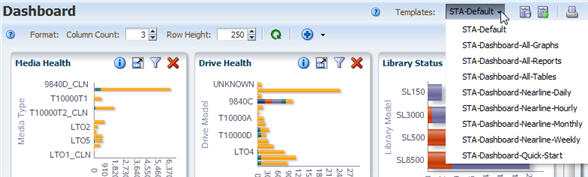

t_dash.jpg에 대한 설명이 이어집니다.
그림 설명 t_dash.jpg

STA‐Default

테이프 라이브러리 시스템의 상태, 구성 및 일별 성능에 대한 종합적인 요약을 제공합니다.

STA‐Dashboard-All-Graphs

사용 가능한 모든 그래프 포틀릿을 알파벳순으로 표시합니다. 이 템플리트는 대시보드 템플리트 및 실행 보고서에 포함할 포틀릿을 선택하는 데 유용합니다.

STA‐Dashboard‐All‐Reports

사용 가능한 모든 보고서 포틀릿을 알파벳순으로 표시합니다. 이 템플리트는 대시보드 템플리트 및 실행 보고서에 포함할 포틀릿을 선택하는 데 유용합니다.

STA‐Dashboard‐All‐Tables

사용 가능한 모든 테이블 포틀릿을 알파벳순으로 표시합니다. 이 템플리트는 대시보드 템플리트 및 실행 보고서에 포함할 포틀릿을 선택하는 데 유용합니다.

STA‐Dashboard‐Nearline‐Daily

지난 30일간 수행한 테이프 라이브러리 시스템의 드라이브 및 매체 작업에 대한 일별 요약 정보를 표시합니다. 표시된 포틀릿은 마운트 작업, I/O 처리량, 드라이브 및 매체 활용률, 드라이브 및 매체 슬롯 가용성을 요약합니다.

주:

이 템플리트에 표시된 데이터는 매일 하루가 끝날 때 업데이트됩니다. 막대 차트의 경우 데이터를 표시하려면 STA에서 적어도 하루 전체에 해당하는 데이터를 수집해야 합니다. 선 그래프의 경우 두 개 이상의 데이터 지점이 있어야 하므로 적어도 이틀에 해당하는 데이터가 필요합니다.
STA‐Dashboard‐Nearline‐Hourly

지난 4일 동안 테이프 라이브러리 시스템에서 수행한 드라이브 및 매체 작업에 대한 시간별 요약 정보를 표시합니다. 표시된 포틀릿은 마운트 작업, I/O 처리량, 드라이브 및 매체 활용률, 드라이브 및 매체 슬롯 가용성을 요약합니다.

주:

이 템플리트에 표시된 데이터는 매 시간 끝에 업데이트됩니다. 막대 차트의 경우 데이터를 표시하려면 STA에서 적어도 한 시간 전체에 해당하는 데이터를 수집해야 합니다. 선 그래프의 경우 두 개 이상의 데이터 지점이 있어야 하기 때문에 적어도 두 시간에 해당하는 데이터가 필요합니다.
STA‐Dashboard‐Nearline‐Monthly

지난 365일 동안 테이프 라이브러리 시스템에서 수행한 드라이브 및 매체 작업에 대한 월별 요약 정보를 표시합니다. 표시된 포틀릿은 마운트 작업, I/O 처리량, 드라이브 및 매체 활용률, 드라이브 및 매체 슬롯 가용성을 요약합니다.

주:

이 템플리트에 표시된 데이터는 매월 말에 업데이트됩니다. 막대 차트의 경우 데이터를 표시하려면 STA에서 적어도 한 달 전체에 해당하는 데이터를 수집해야 합니다. 선 그래프의 경우 두 개 이상의 데이터 지점이 있어야 하기 때문에 적어도 두 달에 해당하는 데이터가 필요합니다.
STA‐Dashboard‐Nearline‐Weekly

지난 100일간 수행한 테이프 라이브러리 시스템의 드라이브 및 매체 작업에 대한 일별 요약 정보를 표시합니다. 표시된 포틀릿은 마운트 작업, I/O 처리량, 드라이브 및 매체 활용률, 드라이브 및 매체 슬롯 가용성을 요약합니다.

주:

이 템플리트에 표시된 데이터는 매주 말에 업데이트됩니다. 막대 차트의 경우 데이터를 표시하려면 STA에서 적어도 한 주 전체에 해당하는 데이터를 수집해야 합니다. 선 그래프의 경우 두 개 이상의 데이터 지점이 있어야 하기 때문에 적어도 두 주에 해당하는 데이터가 필요합니다.
STA‐Dashboard‐Quick‐Start

테이프 라이브러리 시스템의 전체 구성 및 상태에 대한 정보를 표시하며 STA 빠른 시작 안내서와 함께 사용됩니다.

Complexes Overview 템플리트

t_libcmpx.jpg에 대한 설명이 이어집니다.
그림 설명 t_libcmpx.jpg

STA‐Default

기본 라이브러리 컴플렉스 구성을 표시합니다.

STA-Complex-All

모든 라이브러리 컴플렉스 그래프 및 테이블 속성을 표시합니다.

STA-Complex-Configuration

라이브러리 컴플렉스 물리적 구성 및 파티션 구성에 대한 정보를 표시합니다.

STA-Complex-Utilization

라이브러리 컴플렉스의 물리적 구성을 표시하고 넣기 및 꺼내기, 마운트 및 마운트 해제, 드라이브 활용률을 비롯한 컴플렉스에서의 작업을 요약합니다.

Libraries – Overview 템플리트

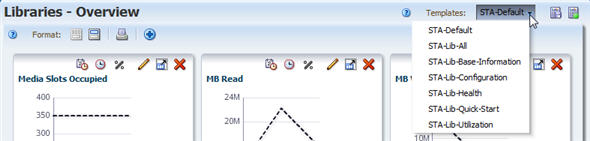

t_libovw.jpg에 대한 설명이 이어집니다.
그림 설명 t_libovw.jpg

STA-Default

기본 라이브러리 등록 정보 및 구성 정보를 표시합니다.

STA-Lib-All

모든 라이브러리 테이블 속성을 표시합니다.

STA-Lib-Base-Information

기본 라이브러리 구성 및 상대적으로 정적인 데이터를 표시합니다. 라이브러리 설명 및 인벤토리 나열에 유용합니다.

STA-Lib-Configuration

라이브러리 물리적 구성 및 파티션 구성에 대한 정보를 표시합니다. 연결 문제 해결을 위한 유용한 연결 정보도 포함되어 있습니다.

STA-Lib-Health

라이브러리 상태, 펌웨어 및 STA와의 SNMP 연결에 대한 정보를 표시합니다.

STA‐Lib‐Quick‐Start

라이브러리의 전체 구성 및 상태에 대한 정보를 표시합니다. STA 빠른 시작 안내서와 함께 사용됩니다.

STA-Lib-Utilization

라이브러리 작업 양 및 속도와 드라이브 활용률에 대한 요약 정보를 표시합니다.

Libraries – Messages 템플리트

t_libmsg.jpg에 대한 설명이 이어집니다.
그림 설명 t_libmsg.jpg

STA-Default

연관된 라이브러리 및 장치에 대한 세부 정보를 포함하여 SNMP 트랩을 표시합니다. CAP, Heartbeat, Library Environment Check, Library Log, Library Status 및 PTP와 같은 트랩 유형이 있는 메시지가 포함됩니다. 일부 메시지는 Drives – Messages 및 Media – Messages 화면에도 표시됩니다.

Drives – Overview 템플리트

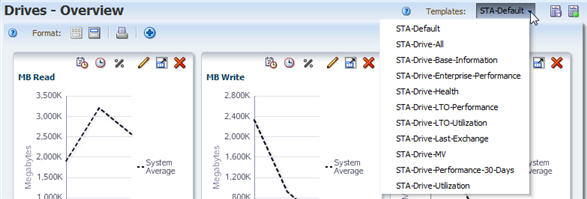

t_drvovw.jpg에 대한 설명이 이어집니다.
그림 설명 t_drvovw.jpg

STA-Default

드라이브 구성 정보 및 드라이브에서 발생한 가장 최근 교환 상태를 표시합니다.

STA-Drive-All

모든 드라이브 그래프 및 테이블 속성을 표시합니다.

STA-Drive-Base-Information

기본 드라이브 구성 및 상대적으로 정적인 데이터를 표시합니다. 드라이브 설명 및 인벤토리 나열에 유용합니다.

STA-Drive-Enterprise-Performance

엔터프라이즈 드라이브에만 해당하는 요약 성능 데이터를 표시합니다.

STA-Drive-Health

현재 및 요약 상태와 모든 드라이브에 대한 작업 정보를 표시합니다.

STA-Drive-Last-Exchange

각 드라이브에서 발생한 최근 교환에 대한 정보를 표시합니다.

STA-Drive-LTO-Performance

LTO 드라이브에만 해당하는 성능 데이터를 표시합니다.

STA-Drive-LTO-Utilization

LTO 드라이브에만 해당하는 활용률 통계를 표시합니다.

STA‐Drive‐MV

STA 매체 검증을 수행하기 위한 조건을 충족하는 드라이브를 표시합니다. 표시된 속성은 검증 드라이브 풀에 지정될 수 있는 드라이브의 성능을 선택 및 모니터링하는 데 유용한 세부 정보를 제공합니다.

STA-Drive-Performance-30-Days

지난 30일 동안의 모든 드라이브에 대한 요약 성능 데이터입니다.

STA-Drive-Utilization

모든 드라이브에 대한 활용률 통계를 표시합니다.

Drives – Analysis 템플리트

t_drvanlys.jpg에 대한 설명이 이어집니다.
그림 설명 t_drvanlys.jpg

STA-Default

라이브러리 컴플렉스별로 현재 드라이브 상태를 요약합니다.

STA-Drive-Firmware-Levels

드라이브 유형별로 현재 드라이브 펌웨어 레벨을 요약합니다.

STA-Drive-Read-Marginal

라이브러리 컴플렉스 이름별로 적용 가능한 드라이브에 대한 "Exchange Read Margianl" 상태를 요약합니다. StorageTek T10000 드라이브에만 적용됩니다.

Drives – Messages 템플리트

t_drvmsg.jpg에 대한 설명이 이어집니다.
그림 설명 t_drvmsg.jpg

STA-Default

연관된 드라이브에 대한 세부 정보를 포함하여 SNMP 트랩을 표시합니다. Drive, Library Environment Check 및 Library Log 트랩 유형이 있는 드라이브 관련 메시지가 포함되어 있습니다. 일부 메시지는 Libraries – Messages 및 Media – Messages 화면에도 표시됩니다.

Media – Overview 템플리트

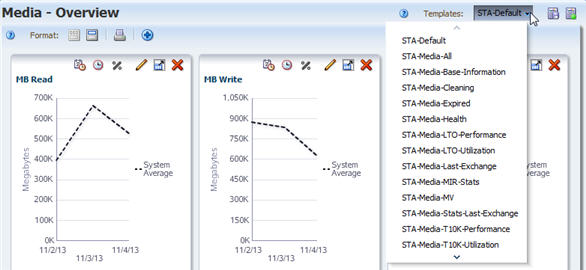

t_medovw.jpg에 대한 설명이 이어집니다.
그림 설명 t_medovw.jpg

STA-Default

매체, 최신 교환 및 연관된 드라이브에 대한 기본 정보를 표시합니다.

STA-Media-All

모든 매체 그래프 및 테이블 속성을 표시합니다.

STA- Media-Base-Information

기본 매체 정보 및 상대적으로 정적인 데이터를 표시합니다. 매체 설명 및 인벤토리 나열에 유용합니다.

STA-Media-Cleaning

청소 매체에만 해당하는 기본 정보를 표시합니다. 청소 매체의 최신 교환 상태 및 연관된 드라이브도 표시합니다.

STA-Media-Expired

만료된 매체에 대한 정보를 표시합니다. Oracle 지원 담당자는 오류 로그 정보를 제출하기 전에 이 템플리트를 사용하도록 확인할 수 있습니다.

STA-Media-Health

현재 및 요약 상태와 모든 매체에 대한 작업 정보를 표시합니다.

STA-Media-Last-Exchange

각 매체의 일부에 대한 최신 교환에 대한 정보를 표시합니다.

STA-Media-LTO-Performance

LTO 매체에만 해당하는 요약 성능 정보를 표시합니다.

STA-Media-LTO-Utilization

LTO 매체에만 해당하는 요약 활용률 정보를 표시합니다.

STA-Media-MIR-Stats

MIR(Media Information Record)의 데이터를 표시합니다.

STA‐Media‐MV‐Calibration

매체가 수행한 마지막 보정에 대한 정보를 비롯한 보정 매체 논리적 그룹에 지정된 매체에 대한 세부 정보를 표시합니다.

STA‐Media‐MV‐Performed

최근 30일 이내에 검증된 매체를 표시합니다. 표시된 속성은 이러한 매체에 수행된 매체 검증 작업에 대한 세부 정보를 표시합니다.

STA-Media-Stats-Last-Exchange

각 매체 일부의 최신 교환에 대한 처리량 및 효율성 정보를 표시합니다. Oracle 지원 담당자는 오류 로그 정보를 제출하기 전에 이 템플리트를 사용하도록 확인할 수 있습니다.

STA‐Media‐T10K‐Performance

T10000 매체에만 해당하는 요약 성능 정보를 표시합니다.

STA‐Media‐T10K‐Utilization

T10000 매체에만 해당하는 요약 활용률 정보를 표시합니다.

STA-Media-Utilization

모든 매체에 대한 요약 활용률 정보를 표시합니다.

Media – Analysis 템플리트

t_medanlys.jpg에 대한 설명이 이어집니다.
그림 설명 t_medanlys.jpg

STA-Default

라이브러리 컴플렉스별로 현재 매체 상태를 요약합니다.

STA-Media-HealthByMediaType

매체 유형별로 현재 매체 상태를 요약합니다.

Media – Messages 템플리트

t_medmsg.jpg에 대한 설명이 이어집니다.
그림 설명 t_medmsg.jpg

STA-Default

연관된 매체에 대한 세부 정보를 포함하여 SNMP 트랩을 표시합니다. Library Environment Check 및 Library Log 트랩 유형이 있는 매체 관련 메시지가 포함되어 있습니다. 일부 메시지는 Libraries – Messages 및 Drives – Messages 화면에도 표시됩니다.

Robots Overview 템플리트

t_robotovw.jpg에 대한 설명이 이어집니다.
그림 설명 t_robotovw.jpg

STA-Default

모든 라이브러리 로봇에 대한 등록 정보 및 작업을 표시합니다.

STA‐Robot‐All

모든 라이브러리 로봇에 대한 사용 가능한 데이터 속성을 모두 표시합니다.

CAPs Overview 템플리트

t_capovw.jpg에 대한 설명이 이어집니다.
그림 설명 t_capovw.jpg

STA-Default

모든 라이브러리 CAP(카트리지 액세스 포트), SL3000 AEM(액세스 확장 모듈) 및 SL150 메일 슬롯에 대한 등록 정보 및 작업을 표시합니다.

STA‐CAP‐All

모든 라이브러리 CAP, SL3000 AEM 및 SL150 메일 슬롯에 대해 사용 가능한 모든 데이터 속성을 표시합니다.

PTPs Overview 템플리트

t_ptpovw.jpg에 대한 설명이 이어집니다.
그림 설명 t_ptpovw.jpg

STA-Default

모든 SL8500 라이브러리 PTP(전달 포트)에 대한 등록 정보 및 작업을 표시합니다.

STA‐PTP‐All

모든 SL8500 라이브러리 PTP에 대해 사용 가능한 데이터 속성을 모두 표시합니다.

Elevators Overview 템플리트

t_elevovw.jpg에 대한 설명이 이어집니다.
그림 설명 t_elevovw.jpg

STA-Default

모든 SL8500 라이브러리 엘리베이터에 대한 등록 정보 및 작업을 표시합니다.

STA‐Elevator‐All

모든 SL8500 라이브러리 엘리베이터에 대해 사용 가능한 데이터 속성을 모두 표시합니다.

Alerts Overview 템플리트

t_alertovw.jpg에 대한 설명이 이어집니다.
그림 설명 t_alertovw.jpg

STA-Default

모든 STA 경보에 대한 요약 정보를 표시합니다. 표시된 속성은 경보 정책, 심각도, 조건 및 테이프 라이브러리 시스템 리소스 또는 경보가 생성된 이벤트를 식별합니다.

STA‐Alert‐All

모든 STA 경보에 대해 사용 가능한 속성을 모두 표시합니다.

Exchanges Overview 템플리트

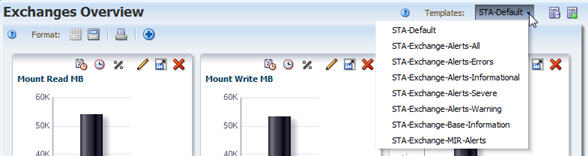

t_libexch.jpg에 대한 설명이 이어집니다.
그림 설명 t_libexch.jpg

STA-Default

드라이브, 매체, 각 교환에 연관된 라이브러리에 대한 식별 및 상태 정보를 표시합니다.

STA-Exchange-Alerts-All

교환 중 발생한 경보에 대한 정보를 표시합니다. 경보를 생성하지 않은 교환은 포함되지 않습니다.

STA-Exchange-Alerts-Errors

하나 이상의 심각한 테이프 경보 또는 경고 테이프 경보를 발생하는 교환을 모두 표시합니다. 표시된 속성은 발생한 오류 유형에 대한 세부 정보를 제공합니다. 데이터가 위험해질 수 있는 교환에서의 오류를 나타내는 심각한 테이프 경보입니다. 경고 테이프 경보는 하드웨어 고장과 연관되었을 수 있는 오류를 나타냅니다.

Oracle 지원 담당자는 오류 로그 정보를 제출하기 전에 이 템플리트를 사용하도록 확인할 수 있습니다.

STA-Exchange-Alerts-Informational

하나 이상의 정보 테이프 경보가 발생하는 교환을 모두 표시합니다. 표시된 속성은 발생한 경보 유형에 대한 세부 정보를 제공합니다. 정보 테이프 경보는 교환에 대한 오류를 나타내지 않습니다. 청소 경보를 예로 들 수 있습니다.

STA-Exchange-Alerts-Severe

하나 이상의 심각한 테이프 경보를 발생하는 교환을 모두 표시합니다. 표시된 속성은 발생한 오류 유형에 대한 세부 정보를 제공합니다. 데이터가 위험해질 수 있는 교환에서의 오류를 나타내는 심각한 테이프 경보입니다.

STA-Exchange-Alerts-Warning

하나 이상의 경고 테이프 경보를 발생하는 교환을 모두 표시합니다. 표시된 속성은 발생한 오류 유형에 대한 세부 정보를 제공합니다. 경고 테이프 경보는 하드웨어 고장과 연관되었을 수 있는 교환에 대한 오류를 나타냅니다.

STA-Exchange-Base Information

드라이브 및 볼륨 일련 번호, 드라이브 및 매체 상태, 드라이브 및 매체 교환 상태, 읽고 기록된 MB 및 시간과 같은 모든 교환에 대한 기본 정보를 표시합니다.

STA-Exchange-MIR-Alerts

MIR(Media Information Record)에 관련된 경보를 발생하는 교환을 모두 표시합니다. Oracle 지원 담당자는 오류 로그 정보를 제출하기 전에 이 템플리트를 사용하도록 확인할 수 있습니다.

Drive Cleanings Overview 템플리트

t_drvclean.jpg에 대한 설명이 이어집니다.
그림 설명 t_drvclean.jpg

STA-Default

드라이브, 매체 및 각 청소 교환에 연관된 라이브러리에 대한 식별 및 상태 정보를 표시합니다.

STA-Cleaning-All

모든 청소 교환 속성을 표시합니다.

STA-Cleaning-Base-Information

드라이브 및 볼륨 일련 번호, 드라이브 수명 청소, 현재 및 최대 청소 사용과 같은 모든 청소 교환에 대한 기본 정보를 표시합니다.

Media Validation Overview 템플리트

t_mvovw.jpg에 대한 설명이 이어집니다.
그림 설명 t_mvovw.jpg

STA-Default

모든 매체 검증 요청에 대한 요약 정보를 표시합니다. 표시된 속성은 요청 상태, 확인 테스트, 개시자 및 정책 이름(해당하는 경우)을 식별합니다. 문제에 대한 요청에 권장되는 작업을 비롯하여 완료된 검증에 대한 검증 결과가 표시됩니다.

STA‐MediaValidation‐All

모든 매체 검증에 대해 사용 가능한 속성을 모두 표시합니다.

All Messages – Overview 템플리트

t_notifovw.jpg에 대한 설명이 이어집니다.
그림 설명 t_notifovw.jpg

STA-Default

연관된 라이브러리 및 장치에 대한 세부 정보를 포함하여 SNMP 트랩을 표시합니다.

STA-Messages-All

SNMP 트랩에 대해 사용 가능한 모든 속성을 표시합니다(이 화면에서 그래프를 사용할 수 없음).

STA- Messages-Base-Information

SNMP 트랩에 대한 기본 데이터를 표시합니다. 개요, 설명 및 STA 메시지 나열에 유용합니다.

All Messages – Analysis 템플리트

t_notifanlys.jpg에 대한 설명이 이어집니다.
그림 설명 t_notifanlys.jpg

STA-Default

라이브러리 컴플렉스별로 STA 메시지 심각도 레벨을 요약합니다.
