B STA 预定义模板

本部分包含每个 "Overview"、"Analysis" 和 "Messages" 屏幕的预定义模板的简短说明。STA 预定义模板始终具有前缀 "STA–"。

"Home" 选项卡

"Tape System Hardware" 选项卡

"Tape System Activity" 选项卡

显示板模板

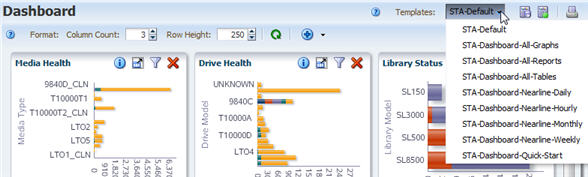

t_dash.jpg 的说明如下

STA‐Default

提供磁带库系统的状况、配置和每日性能的全面摘要。

STA‐Dashboard-All-Graphs

按字母顺序显示所有可用的图表 portlet。此模板非常适用于选择要包括在显示板模板和主管报告中的 portlet。

STA‐Dashboard‐All‐Reports

按字母顺序显示所有可用的报告 portlet。此模板非常适用于选择要包括在显示板模板和主管报告中的 portlet。

STA‐Dashboard‐All‐Tables

按字母顺序显示所有可用的表 portlet。此模板非常适用于选择要包括在显示板模板和主管报告中的 portlet。

STA‐Dashboard‐Nearline‐Daily

显示最近 30 天内磁带库系统中的磁带机和介质活动的每日摘要信息。显示的 portlet 汇总了挂载活动、I/O 吞吐量、磁带机和介质的利用率及磁带机和介质插槽的可用性。

注:

显示在此模板中的数据会在每天结束时更新。对于条形图,STA 必须收集至少一整天的数据才能显示数据。对于线形图,则至少需要两个数据点,即至少需要两天的数据。
STA‐Dashboard‐Nearline‐Hourly

显示最近四天内磁带库系统中磁带机和介质活动的每小时摘要信息。显示的 portlet 汇总了挂载活动、I/O 吞吐量、磁带机和介质的利用率及磁带机和介质插槽的可用性。

注:

显示在此模板中的数据会在每小时结束时更新。对于条形图,STA 必须收集至少一整个小时的数据才能显示数据。对于线形图,则至少需要两个数据点,即至少需要两个小时的数据。
STA‐Dashboard‐Nearline‐Monthly

显示过去 365 天内磁带库系统中的磁带机和介质活动的每月摘要信息。显示的 portlet 汇总了挂载活动、I/O 吞吐量、磁带机和介质的利用率及磁带机和介质插槽的可用性。

注:

显示在此模板中的数据会在每月月末更新。对于条形图,STA 必须收集至少一整月数据才能显示数据。对于线形图,则至少需要两个数据点,即至少需要两个月的数据。
STA‐Dashboard‐Nearline‐Weekly

显示最近 100 天内磁带库系统中的磁带机和介质活动的每日摘要信息。显示的 portlet 汇总了挂载活动、I/O 吞吐量、磁带机和介质的利用率及磁带机和介质插槽的可用性。

注:

显示在此模板中的数据会在每周周末更新。对于条形图,STA 必须收集至少一整个星期的数据才能显示数据。对于线形图,则至少需要两个数据点,即至少需要两个星期的数据。
STA‐Dashboard‐Quick‐Start

显示有关磁带库系统的整体配置和状况的信息;配合《STA 快速入门指南》一起使用。

"Complexes Overview" 模板

t_libcmpx.jpg 的说明如下

STA‐Default

显示基本的复合磁带库配置。

STA-Complex-All

显示所有复合磁带库图表和表属性。

STA-Complex-Configuration

显示有关复合磁带库物理和分区配置的信息。

STA-Complex-Utilization

显示复合磁带库的物理配置并汇总复合磁带库中的活动,包括装入和弹出、挂载和卸载以及磁带机利用率。

"Libraries – Overview" 模板

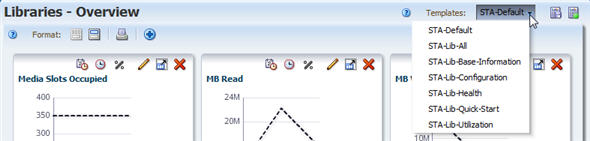

t_libovw.jpg 的说明如下

STA-Default

显示基本的磁带库属性和配置信息

STA-Lib-All

显示所有磁带库表属性。

STA-Lib-Base-Information

显示基本磁带库配置和相对静态的数据;可用于提供磁带库说明和清单列表。

STA-Lib-Configuration

显示有关磁带库物理和分区配置的信息。还包括用于解决连接问题的连接信息。

STA-Lib-Health

显示有关磁带库运行状况、固件和与 STA 间的 SNMP 连接的信息。

STA‐Lib‐Quick‐Start

显示有关磁带库的整体配置和状况的信息,配合《STA 快速入门指南》一起使用。

STA-Lib-Utilization

显示有关磁带库活动的总量和比率及磁带机使用率的摘要信息。

"Libraries – Messages" 模板

t_libmsg.jpg 的说明如下

STA-Default

显示 SNMP 陷阱,包括有关涉及的磁带库和设备的详细信息。包括具有以下陷阱类型的消息:"CAP"、"Heartbeat"、"Library Environment Check"、"Library Log"、"Library Status" 和 "PTP"。某些消息可能还显示在 "Drives – Messages" 和 "Media – Messages" 屏幕中。

"Drives – Overview" 模板

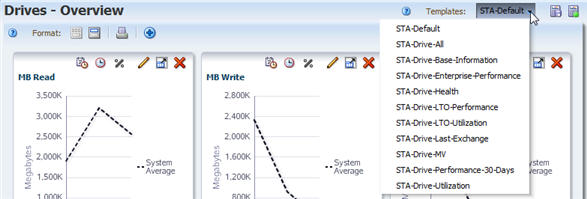

t_drvovw.jpg 的说明如下

STA-Default

显示磁带机配置信息和最近发生在磁带机上的交换的状态。

STA-Drive-All

显示所有磁带机图表和表属性。

STA-Drive-Base-Information

显示基本磁带库配置和相对静态的数据;可用于提供磁带机说明和清单列表。

STA-Drive-Enterprise-Performance

仅显示企业磁带机的摘要性能数据。

STA-Drive-Health

显示所有磁带机当前摘要运行状况和活动信息。

STA-Drive-Last-Exchange

显示在各个磁带机上最近发生的交换的信息。

STA-Drive-LTO-Performance

仅显示 LTO 磁带机的性能数据。

STA-Drive-LTO-Utilization

仅显示 LTO 磁带机利用率的统计信息。

STA‐Drive‐MV

显示满足执行 STA 介质验证的条件的磁带机。显示的属性将提供详细信息,可用于选择可以分配给验证磁带机池的磁带机并监视其性能。

STA-Drive-Performance-30-Days

显示所有磁带机最近 30 天内的摘要性能数据。

STA-Drive-Utilization

显示所有磁带机利用率的统计信息。

"Drives – Analysis" 模板

t_drvanlys.jpg 的说明如下

STA-Default

按复合磁带库汇总当前磁带机运行状况。

STA-Drive-Firmware-Levels

按磁带机类型汇总当前磁带机固件级别。

STA-Drive-Read-Marginal

按复合磁带库名称汇总适用磁带机的 "Exchange Read Marginal" 状态。仅适用于 StorageTek T10000 磁带机。

"Drives – Messages" 模板

t_drvmsg.jpg 的说明如下

STA-Default

显示 SNMP 陷阱,包括有关所涉及的磁带机的详细信息。包含具有以下陷阱类型的磁带机相关消息:"Drive"、"Library Environment Check" 和 "Library Log"。某些消息可能还显示在 "Libraries – Messages" 和 "Media – Messages" 屏幕中。

"Media – Overview" 模板

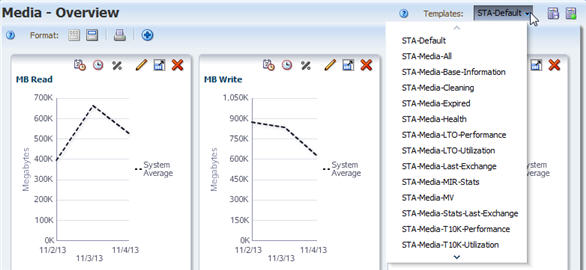

t_medovw.jpg 的说明如下

STA-Default

显示有关介质、其最近的交换和所涉及磁带机的基本信息。

STA-Media-All

显示所有介质图表和表属性。

STA- Media-Base-Information

显示基本介质信息和相对静态的数据;可用于提供介质说明和清单列表。

STA-Media-Cleaning

仅显示有关清洗介质的基本信息。还显示清洗介质的最近交换和涉及的磁带机的状态。

STA-Media-Expired

显示有关过期介质的信息。在提交错误日志信息之前,Oracle 支持代表可能会要求您使用此模板。

STA-Media-Health

显示所有介质当前摘要运行状况和活动信息。

STA-Media-Last-Exchange

显示有关各个介质最近一次交换的信息。

STA-Media-LTO-Performance

仅显示 LTO 介质的摘要性能信息。

STA-Media-LTO-Utilization

仅显示 LTO 介质的摘要利用率信息。

STA-Media-MIR-Stats

显示来自于介质信息记录 (media information record, MIR) 的数据。

STA‐Media‐MV‐Calibration

显示有关分配给校准介质逻辑组的介质的详细信息,包括有关由该介质执行的上次校准的信息。

STA‐Media‐MV‐Performed

显示最近 30 天内已验证的介质。显示的属性提供有关在这些介质上执行的介质验证操作的详细信息。

STA-Media-Stats-Last-Exchange

显示各个介质最近一次交换的吞吐量和效率信息。在提交错误日志信息之前,Oracle 支持代表可能会要求您使用此模板。

STA‐Media‐T10K‐Performance

仅显示 T10000 介质的摘要性能信息。

STA‐Media‐T10K‐Utilization

仅显示 T10000 介质的摘要利用率信息。

STA-Media-Utilization

显示所有介质的摘要利用率信息。

"Media – Analysis" 模板

t_medanlys.jpg 的说明如下

STA-Default

按复合磁带库汇总当前介质运行状况。

STA-Media-HealthByMediaType

按介质类型汇总当前介质运行状况。

"Media – Messages" 模板

t_medmsg.jpg 的说明如下

STA-Default

显示 SNMP 陷阱,包括有关所涉及的介质的详细信息。包含具有以下陷阱类型的介质相关消息:"Library Environment Check" 和 "Library Log"。某些消息可能还显示在 "Libraries – Messages" 和 "Drives – Messages" 屏幕中。

"Robots Overview" 模板

t_robotovw.jpg 的说明如下

STA-Default

显示所有磁带库机械手装置的属性和活动。

STA‐Robot‐All

显示所有磁带库机械手装置的所有可用数据属性

"CAPs Overview" 模板

t_capovw.jpg 的说明如下

STA-Default

显示所有磁带库的磁带存取口 (Cartridge Access Port, CAP)、SL3000 存取扩展模块 (Access Expansion Module, AEM) 和 SL150 中转槽的属性和活动。

STA‐CAP‐All

显示所有磁带库的 CAP、SL3000 AEM 和 SL150 中转槽的所有可用数据属性。

"PTPs Overview" 模板

t_ptpovw.jpg 的说明如下

STA-Default

显示所有 SL8500 磁带库直通端口 (pass-thru port, PTP) 的属性和活动。

STA‐PTP‐All

显示所有 SL8500 磁带库 PTP 的所有可用数据属性。

"Elevators Overview" 模板

t_elevovw.jpg 的说明如下

STA-Default

显示所有 SL8500 磁带库升降装置的属性和活动。

STA‐Elevator‐All

显示所有 SL8500 磁带库升降装置的所有可用数据属性。

"Alerts Overview" 模板

t_alertovw.jpg 的说明如下

STA-Default

显示所有 STA 警报的摘要信息。显示的属性将标识警报策略、严重性、条件及生成警报的磁带库系统资源或事件。

STA‐Alert‐All

显示所有 STA 警报的所有可用属性。

"Exchanges Overview" 模板

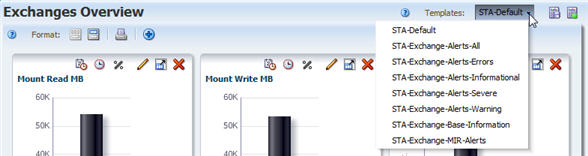

t_libexch.jpg 的说明如下

STA-Default

显示各个交换涉及到的磁带机、介质和磁带库的标识和状态信息。

STA-Exchange-Alerts-All

显示有关在交换期间产生的警报的信息;不包含未生成警报的交换。

STA-Exchange-Alerts-Errors

显示至少产生了一个严重或警告性磁带警报的所有交换。显示的属性提供有关发生的错误类型的详细信息。严重磁带警报表示可能会带来数据风险的交换错误。警告性磁带警报表示可能与硬件故障有关的错误。

在提交错误日志信息之前,Oracle 支持代表可能会要求您使用此模板。

STA-Exchange-Alerts-Informational

显示至少产生了一个信息性磁带警报的所有交换。显示的属性提供有关发生的警报类型的详细信息。信息性磁带警报并不表示交换产生错误,清洗警报便是如此。

STA-Exchange-Alerts-Severe

显示至少产生了一个严重磁带警报的所有交换。显示的属性提供有关发生的错误类型的详细信息。严重磁带警报表示可能会带来数据风险的交换错误。

STA-Exchange-Alerts-Warning

显示至少产生了一个警告性磁带警报的所有交换。显示的属性提供有关发生的错误类型的详细信息。警告性磁带警报表示可能与硬件故障有关的交换错误。

STA-Exchange-Base-Information

显示所有交换的基本信息,如磁带机和卷序列号、磁带机和介质的运行状况、磁带机和介质的交换状态、读取和写入的兆字节及次数。

STA-Exchange-MIR-Alerts

显示产生了与介质信息记录 (media information record, MIR) 相关的警报的所有交换。在提交错误日志信息之前,Oracle 支持代表可能会要求您使用此模板。

"Drive Cleanings Overview" 模板

t_drvclean.jpg 的说明如下

STA-Default

显示各个清洗交换涉及到的磁带机、介质和磁带库的标识和状态信息。

STA-Cleaning-All

显示所有清洗交换属性。

STA-Cleaning-Base-Information

显示所有清洗交换的基本信息,如磁带机和卷序列号、磁带机寿命期清洗次数和当前及最大清洗使用次数。

"Media Validation Overview" 模板

t_mvovw.jpg 的说明如下

STA-Default

显示所有介质验证请求的摘要信息。显示的属性标识了请求状态、验证测试、启动器和策略名称(如适用)。显示完成的验证的验证结果,包括针对具有问题的请求的建议操作。

STA‐MediaValidation‐All

显示所有介质验证的所有可用属性。

"All Messages – Overview" 模板

t_notifovw.jpg 的说明如下

STA-Default

显示 SNMP 陷阱,包括有关涉及的磁带库和设备的详细信息。

STA-Messages-All

显示适用于 SNMP 陷阱的所有属性(此屏幕无图表)。

STA- Messages-Base-Information

显示 SNMP 陷阱的基本数据,可用于提供 STA 消息的概述、说明和清单。

"All Messages – Analysis" 模板

t_notifanlys.jpg 的说明如下

STA-Default

按复合磁带库汇总 STA 消息严重性级别。
