C Verrouillage du robot pour réexpédition

Les instructions suivantes définissent la procédure de verrouillage de la main du robot SL150 pour réexpédition après l'installation du rack.

Attention :

Une installation incorrecte du verrou peut entraîner une défaillance catastrophique pendant l'expédition.
Tâche 1   Mise hors tension de la bibliothèque
  1. Localisez le bouton d'alimentation situé sur l'avant de la bibliothèque SL150.

  2. Appuyez et relâchez le bouton d'alimentation.

    La boîte de dialogue de mise hors tension apparaît sur le panneau à écran tactile (voir Figure C-1).

  3. Touchez le bouton Power Down de l'écran tactile.

  4. Suivez les instructions affichées sur le panneau à écran tactile pour positionner le robot pour le retrait.

  5. Passez à la tâche 2 lorsque le processus de mise hors tension de la bibliothèque est terminé.

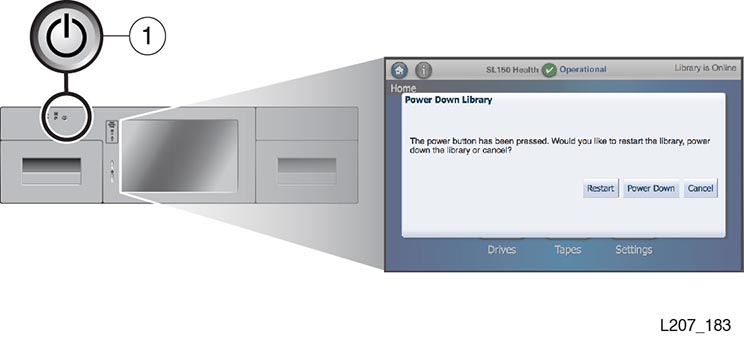

    Figure C-1 Fonction de mise hors tension de la bibliothèque

    Le texte environnant décrit Figure C-1 .

    Légende de l'illustration :

    1 - Bouton d'alimentation

Tâche 2   Vérification de la position de la main
  1. Retirez le magasin de cartouches de droite du module de base (voir la section "Retrait des magasins de cartouches" si nécessaire).

  2. Assurez-vous que le robot a positionné sa main contre le plafond et la face avant de la bibliothèque (voir Figure C-2).

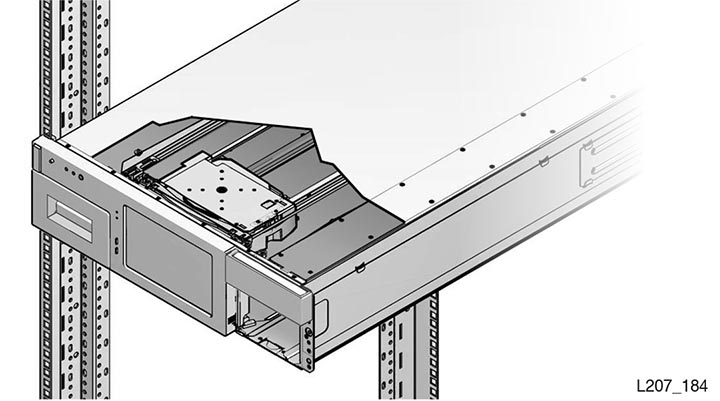

    Figure C-2 Position de la main après la mise hors tension

    Le texte environnant décrit Figure C-2 .
Tâche 3   Installation de la pince de transport
  1. Saisissez la pince de transport et passez la main par l'ouverture du magasin de cartouches.

  2. Ouvrez la pince de transport et installez-la sur la tige d'acier de 7 mm derrière l'assemblage de la main (voir Figure C-3).

  3. Serrez la pince pour réduire le pincement sur la tige et orientez la pince vers l'assemblage de la main (voir Figure C-4).

    La main sera alors maintenue entre la paroi avant et la pince.

  4. Faites sortir l'étiquette d'instructions de l'emplacement du magasin de cartouches.

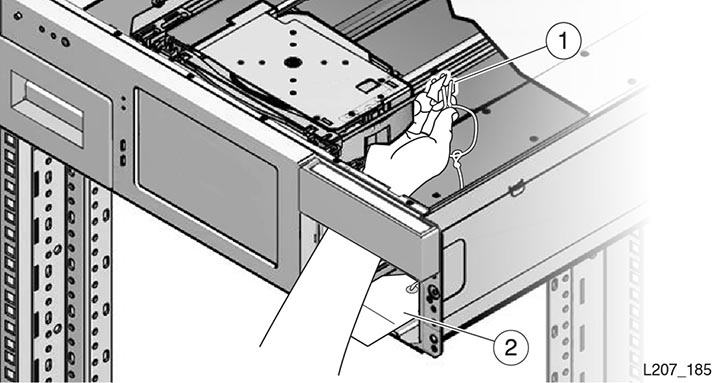

    Figure C-3 Installation de la pince de transport

    Le texte environnant décrit Figure C-3 .

    Légende de l'illustration :

    1 - Pince de transport ouverte

    2 - Etiquette d'instructions

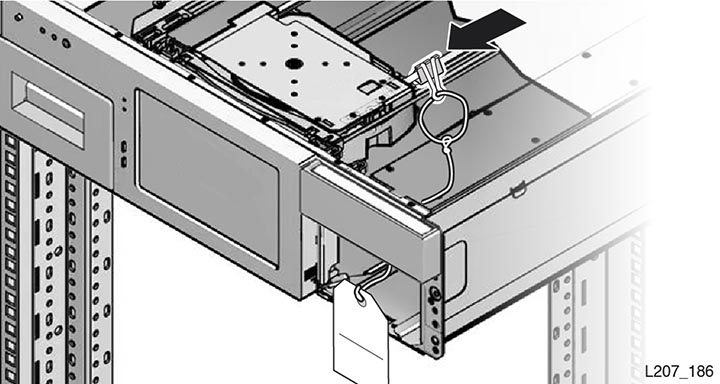

    Figure C-4 Position finale de la pince

    Le texte environnant décrit Figure C-4 .
Tâche 4   Fin de la procédure
  1. Faites passer la cordelette et l'étiquette d'instructions entre la fente et le côté droit du panneau de contrôle avant et posez l'étiquette sur le module de base (voir Figure C-5).

  2. Replacez le magasin de droite dans le module de base et vérifiez que le magasin est solidement fixé.

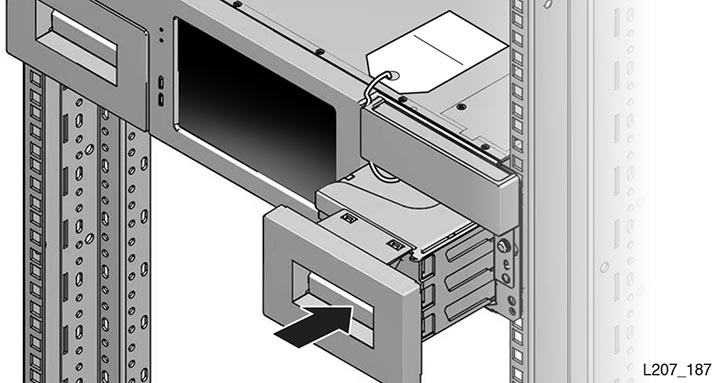

    Figure C-5 Position de l'étiquette

    Le texte environnant décrit Figure C-5 .
