6 Ajout d'alimentations et de lecteurs de bande

Les lecteurs de bande et les alimentations sont situés à l'arrière de la bibliothèque (voir Figure 6-1). Chaque module dans la bibliothèque a de la place pour deux lecteurs de bande et deux alimentations. Vous pouvez ajouter des lecteurs de bande et des alimentations à mesure que vos besoins augmentent.

L'alimentation et le lecteur de bande peuvent être ajoutés lorsque la bibliothèque est sous tension. Cependant, vous devez redémarrer la bibliothèque pour qu'elle reconnaisse et prenne en compte le lecteur de bande si la bibliothèque n'est pas configurée pour l'adressage de tous les emplacements de lecteur.

Les instructions dans ce chapitre vous conseillent de retirer l'élément de remplissage de l'alimentation ou du lecteur, puis d'insérer immédiatement la nouvelle alimentation ou le nouveau lecteur de bande dans l'emplacement ouvert.

Avertissement :

Ne faites pas fonctionner la bibliothèque lorsque des emplacements de lecteur de bande ou d'alimentation sont ouverts.

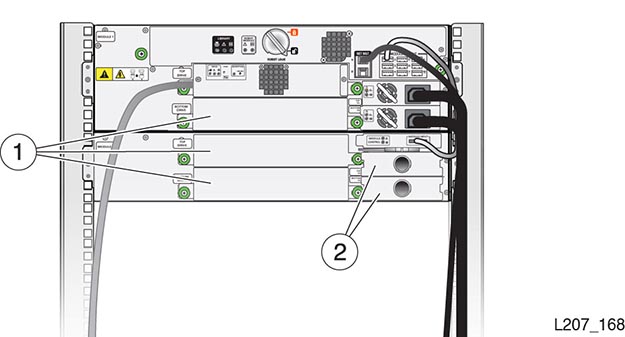

Figure 6-1 Vue arrière de la bibliothèque SL150

Le texte environnant décrit Figure 6-1 .

Légende de l'illustration :

1 - Elément de remplissage de lecteur de bande

2 - Elément de remplissage d'alimentation

Alimentation

Deux opérations sont nécessaires pour ajouter une alimentation (voir Figure 6-2) à un module de bibliothèque : 1) l'enlèvement de l'élément de remplissage d'alimentation et 2) l'installation de l'alimentation. Aucun outil n'est requis pour effectuer ces tâches.

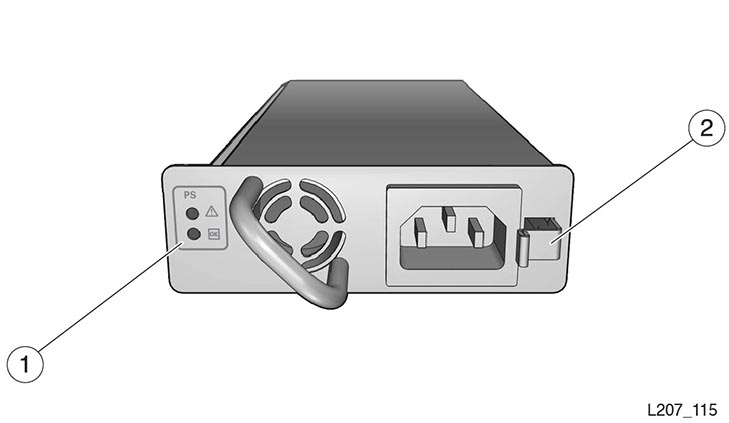

Figure 6-2 Alimentation

Le texte environnant décrit Figure 6-2 .

Légende de l'illustration :

1 - Indicateurs de l'alimentation

2 - Bascule de l'alimentation

Retrait de l'élément de remplissage d'alimentation

  1. Glissez votre doigt dans le trou de l'élément de remplissage d'alimentation (voir Figure 6-1).

  2. Retirez l'élément de remplissage hors de l'emplacement d'alimentation et mettez-le de côté.

Ajout d'une alimentation supplémentaire

Pour ajouter une alimentation supplémentaire :

  1. Retirez l'alimentation du carton d'expédition.

  2. Saisissez l'alimentation par sa poignée d'une main et soutenez l'alimentation avec l'autre main.

  3. Placez l'alimentation dans l'emplacement de l'alimentation.

  4. Assurez-vous que l'alimentation est correctement enclenchée.

  5. Branchez un câble d'alimentation à la prise secteur et à une prise sur la barrette d'alimentation du rack.

  6. Rassemblez le mou des câbles hors de la bibliothèque et fixez-le à l'aide de la bande auto-agrippante.

Tiroir de lecteur de bande

Deux opérations sont nécessaires pour ajouter un tiroir de lecteur de bande (voir Figure 6-3) à un module de bibliothèque : 1) l'enlèvement de l'élément de remplissage de lecteur de bande et 2) l'installation du tiroir de lecteur de bande. Aucun outil n'est requis pour effectuer ces tâches.

Remarque :

La bibliothèque SL150 prend en charge à la fois l'installation de lecteurs de bande de 5e, 6e et 7e génération et celle de lecteurs de bande passerelle et lecteurs de données.

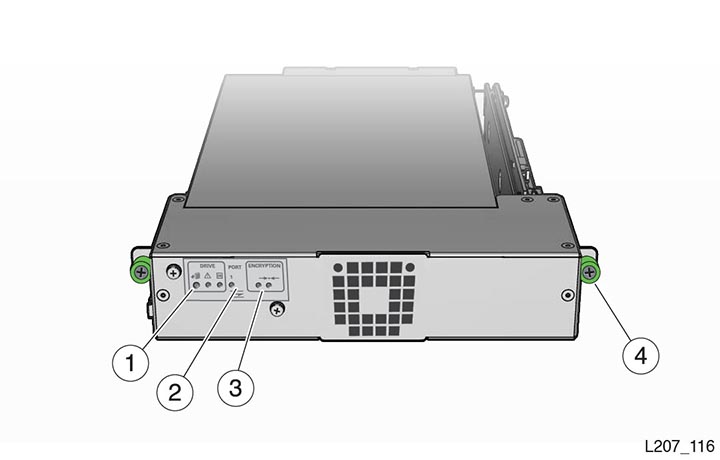

Figure 6-3 Tiroir de lecteur de bande

Le texte environnant décrit Figure 6-3 .

Légende de l'illustration :

1 - Indicateurs du lecteur

2 - Indicateurs de port (lecteurs HP uniquement)

3 - Indicateurs de chiffrement

4 - Vis (une vis de chaque côté du tiroir)

Retrait de l'élément de remplissage de lecteur de bande

Pour retirer l'élément de remplissage de lecteur de bande :

  1. Dévissez les vis sur les deux côtés de l'élément de remplissage de lecteur de bande (voir Figure 6-1).

  2. Saisissez les vis et tirez l'élément de remplissage vers vous.

  3. Retirez l'élément de remplissage hors de l'emplacement de lecteur et mettez-le de côté.

Installation d'un tiroir de lecteur de bande supplémentaire

Attention :

Dommages matériels. Ne touchez pas la carte de circuit imprimé du tiroir de lecteur ni les composants sensibles à l'électricité statique. La carte de circuit imprimé se trouve sur le côté droit du tiroir de lecteur (voir Figure 6-3).

  1. Suivez les pratiques communément admises pour éviter les décharges électrostatiques.

  2. Retirez le tiroir de lecteur du carton d'expédition.

    Remarque :

    Saisissez le tiroir de lecteur par les coins arrière (près des vis) et le dessous. Evitez de toucher le couvercle du lecteur de bande lui-même.

  3. Saisissez les coins arrière du tiroir de lecteur et insérez l'avant du tiroir de lecteur dans l'emplacement de lecteur de la bibliothèque.

  4. Enfoncez totalement le tiroir dans l'emplacement de lecteur.

    Les indicateurs sont actifs à l'arrière du tiroir de lecteur lorsque la bibliothèque est sous tension.

  5. Serrez fermement les vis sur chaque côté du tiroir pour vous assurer que le tiroir ne bouge pas.

  6. Connectez le câble d'interface au port sur le côté gauche du lecteur.

    Remarque :

    Si la bibliothèque n'est pas configurée pour l'adressage de tous les emplacements de lecteur, vous devez la redémarrer pour qu'elle reconnaisse le lecteur de bande installé (voir la section Redémarrage de la bibliothèque).

    Effectuez les actions appropriées telles que la mise hors tension du serveur, l'installation d'un HBA, la définition d'une liaison persistante, le zonage d'un commutateur, la connexion du câble d'interface et la mise sous tension du serveur pour que le réseau reconnaisse le lecteur de bande installé.

  7. Confirmez que la bibliothèque reconnaît et prend en compte le lecteur (zone Drives de l'interface distante SL150).

    Il peut se passer un certain temps avant que la bibliothèque ne reconnaisse le lecteur et que les indicateurs n'indiquent que le lecteur est opérationnel.

  8. Assurez-vous que le port du lecteur est activé. Consultez les propriétés du lecteur à l'aide de l'interface de gestion à distance et modifiez-les si nécessaire.

  9. Vérifiez si le niveau du microprogramme du lecteur ajouté correspond à celui des autres lecteurs installés.

    Reportez-vous au Guide de l'utilisateur de la bibliothèque modulaire StorageTek SL150 pour obtenir des informations sur le téléchargement des fichiers de microprogramme depuis le site Web d'assistance.

    La version 2.0 ou ultérieure du microprogramme de la bibliothèque permet de charger le microprogramme du lecteur de bande. Si votre bibliothèque utilise une version plus ancienne du microprogramme, reportez-vous au fichier ReadMe du code du lecteur pour plus d'informations sur le téléchargement du microprogramme du lecteur.

    Remarque :

    Il peut être nécessaire d'exécuter des commandes d'application pour s'assurer que les applications de bibliothèque et de lecteur sont synchronisées après l'installation du lecteur de bande. Reportez-vous à la documentation fournie avec vos applications de bandes hôtes.

Redémarrage de la bibliothèque

Un redémarrage est nécessaire si la bibliothèque est configurée de sorte à n'adresser que les emplacements des lecteurs installés.

  1. Suspendez l'application ou les applications hôte pour éviter de perturber les opérations de stockage actives.

  2. Redémarrez la bibliothèque à l'aide de l'une des méthodes suivantes pour permettre à la bibliothèque de reconnaître et de prendre en compte le nouveau lecteur de bande.

    1. Appuyez sur le bouton d'alimentation de la bibliothèque et touchez Restart Library sur l'écran tactile.

    2. Cliquez sur le bouton d'alimentation de l'interface à distance du système SL150 et cliquez sur Restart Library dans la boîte de dialogue.

      Le lecteur de bande apparaît dans la liste des lecteurs disponibles après le redémarrage.
