A Posizioni

In questa appendice sono descritte le pareti (lati) del sistema SL150 Modular Tape Library, gli slot nastro e lo schema di posizione.

Pareti della libreria

Nella libreria sono presenti due tipi di pareti:

  1. Parete sinistra, composta da un array caricatore slot da 15 cartucce

  2. Parete destra, composta da un caricatore array slot da 15 cartucce e un array caricatore mailslot slot da 4 cartucce

I nastri (cartucce) posizionati in slot sono disposti appiattiti, con l'hub rivolto verso il basso e paralleli al pavimento. Per evitare scivolamenti, i nastri sono bloccati all'interno degli slot mediante ganci interni integrati.

Posizioni dello slot nastro

Da Figura A-1 a Figura A-3 vengono illustrate le posizioni valide di slot di storage, mailslot e unità.

Le posizioni del nastro nelle librerie StorageTek precedenti erano elencate in base a uno schema di indirizzamento fisico della libreria che implicava valori di pannelli, righe e colonne. SL150 utilizza lo schema di indirizzamento fisico utente che può essere modificato a seconda del componente a cui si fa riferimento.

Componente Indirizzo elemento SCSI Indirizzamento fisico utente
Slot (dati) modulo,lato,riga,colonna
Slot (prenotato) No modulo,lato,riga,colonna
Unità modulo,superiore|inferiore
Mailslot numero slot
Mailslot espanso modulo,lato,riga,colonna
Alimentatore No modulo,superiore|inferiore
Mano (robot) n/d

Da Figura A-1 a Figura A-3 vengono indicati i casi in cui si applicano questi termini.

Mapping dell'elemento

Tabella A-1 mostra l'indirizzo dell'elemento iniziale e il numero massimo di ciascun tipo di elemento quando la libreria SL150 è installata con 10 moduli.

Nota:

I mailslot consentono a un operatore di inserire o rimuovere le cartucce durante il funzionamento della libreria. I mailslot sono anche definiti elementi di importazione/esportazione o porte di accesso alle cartucce (CAP).

Tabella A-1 Indirizzo dell'elemento iniziale e numero massimo di elementi

Tipo di elemento Primo indirizzo dell'elemento Numero massimo di elementi per una libreria SL150 con 10 moduli e configurazione con mailslot standard Numero massimo di elementi per una libreria SL150 con 10 moduli e configurazione con mailslot espanso

Mano

0

1

1

Mailslot

10

4

19

Unità

500

20

20

Slot di storage

1000

300

285


La Tabella A-2 mostra il tipo di elemento e la chiave di numerazione associata nella libreria SL150.

Tabella A-2 Chiave di numerazione

Tipo di elemento Chiave di numerazione

Mano

Indirizzo host: indirizzo elemento SCSI

Mailslot

Indirizzo host: indirizzo elemento SCSI

Fisico utente: numero slot

Mailslot espanso

Indirizzo host: indirizzo elemento SCSI

Fisico utente: modulo,lato,riga,colonna

Unità

Indirizzo host: indirizzo elemento SCSI

Fisico utente: modulo,superiore|inferiore

Slot di storage

Indirizzo host: indirizzo elemento SCSI

Fisico utente: modulo,lato,riga,colonna

Slot prenotati

Fisico utente: modulo,lato,riga,colonna

Alimentatore

Fisico utente: modulo,superiore|inferiore


Configurazione della libreria e mappe slot

La Figura A-1 mostra una libreria con un modulo base, nessuna cella prenotata e configurazione con mailslot standard.

La Figura A-2 mostra una libreria con due moduli, nessuna cella prenotata e configurazione con mailslot espanso.

La Figura A-3 mostra una libreria con dieci moduli, tre celle prenotate e configurazione con mailslot standard.

Figura A-1 Libreria non partizionata a un modulo, mailslot standard e nessuna cella prenotata

Il testo circostante descrive Figura A-1 .

Legenda dell'immagine:

1 - Modulo 1 (base)

2 - Robot

3 - Alimentatori

4 - Mailslot standard

5 - Parte anteriore del caricatore sul lato sinistro

6 - Parte anteriore del caricatore sul lato destro

7 - Slot di storage

8 - Unità nastro

Figura A-2 Libreria non partizionata a due moduli, mailslot espanso e nessuna cella prenotata

Il testo circostante descrive Figura A-2 .

Legenda dell'immagine:

1 - Modulo 1 (base)

2 - Robot

3 - Alimentatori

4 - Unità nastro

5 - Mailslot standard

6 - Espansione del mailslot

7 - Parte anteriore del caricatore sul lato destro

8 - Parte anteriore del caricatore sul lato sinistro

9 - Slot di storage

10 - Modulo 2 (espansione)

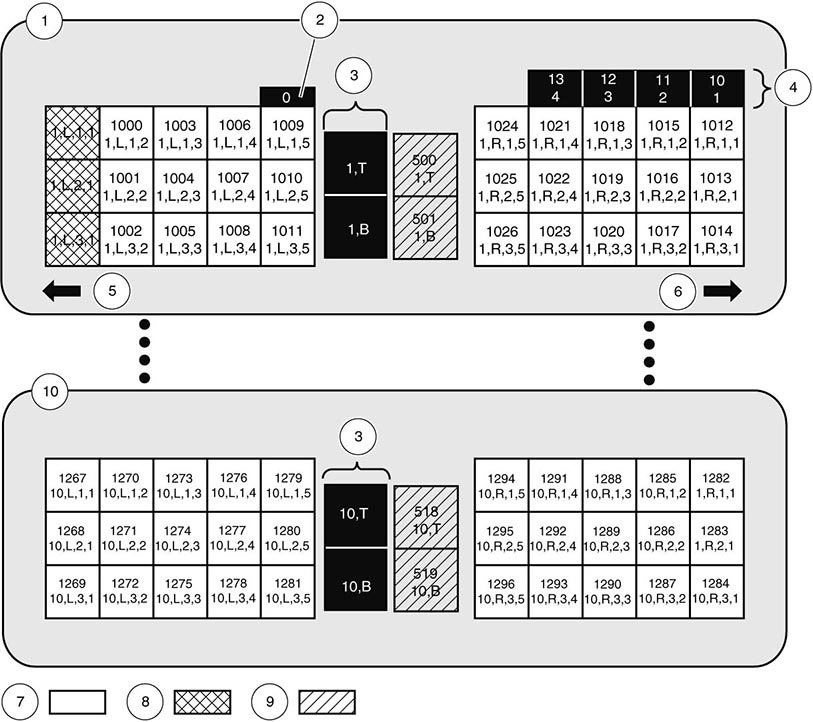

Figura A-3 Libreria non partizionata a dieci moduli, mailslot standard e tre celle prenotate

Il testo circostante descrive Figura A-3 .

Legenda dell'immagine:

1 - Modulo 1 (base)

2 - Robot

3 - Alimentatori

4 - Mailslot standard

5 - Parte anteriore del caricatore sul lato sinistro

6 - Parte anteriore del caricatore sul lato destro

7 - Slot di storage

8 - Slot prenotati (configurabili)

9 - Unità nastro

10 - Modulo 10 (espansione)

Capacità

La Tabella A-3 mostra il numero di slot di storage, mailslot e unità nastro come moduli di espansione aggiunti alla configurazione della libreria.

La numerazione dell'indirizzo viene modificata al partizionamento di una libreria. Il numero di partizione ha il prefisso per gli indici di indirizzamento utente (vedere Appendice B, Panoramica sul partizionamento).

Tabella A-3 Quantità di slot di storage, mailslot e unità per diverse configurazioni

Configurazione della libreria Configurazione con mailslot standard Configurazione con mailslot espanso Totale
Moduli Totale slot di storage Totale mailslot1 Totale slot di storage Totale mailslot Slot dell'unità

Modulo base

30

4

15

19

2

Modulo base più un modulo di espansione2

60

4

45

19

4

Modulo base più due moduli di espansione

90

4

75

19

6

Modulo base più tre moduli di espansione

1200

4

105

19

8

Modulo base più quattro moduli di espansione

150

4

135

19

10

Modulo base più cinque moduli di espansione

180

4

165

19

12

Modulo base più sei moduli di espansione

210

4

195

19

14

Modulo base più sette moduli di espansione

240

4

225

19

16

Modulo base più otto moduli di espansione

270

4

255

19

18

Modulo base più nove moduli di espansione

300

4

285

19

20

Note:

1. Tutti i mailslot (standard ed espansi) sono posizionati fisicamente nel modulo base.

2. Ciascun modulo di espansione è dotato di 30 slot di storage e 2 slot dell'unità.


Posizioni delle cartucce di diagnostica e di pulizia

È possibile configurare un massimo tre slot in totale all'interno della parte anteriore sinistra (colonna 1) del modulo base. Gli slot prenotati potrebbero contenere cartucce di diagnostica e di pulizia. Il cliente potrebbe non desiderare configurare alcuno slot prenotato, in questo caso tali tipi di slot verranno utilizzati come slot normali.

L'utente potrebbe configurare fino a tre slot prenotati nel caricatore del modulo base a partire dalla riga 1, colonna 1 e procedendo fino alla riga 3 della colonna 1.

Gli slot prenotati in una libreria partizionata devono essere configurati prima dell'abilitazione del partizionamento.
