C Blocco del robot per rispedizione

Le istruzioni riportate di seguito definiscono il processo di blocco della mano del robot SL150 prima della rispedizione dopo l'installazione in rack.

Attenzione:

Un'installazione non corretta del blocco può causare guasti gravi durante la spedizione.

Attività 1   Spegnimento della libreria

1. Individuare il pulsante di alimentazione sulla parte anteriore della libreria SL150.

2. Premere e rilasciare il pulsante di alimentazione.

   Sul pannello touch screen viene visualizzata la finestra di dialogo di spegnimento (vedere Figura C-1).

3. Toccare il pulsante Power Down sul touch screen.

4. Seguire le istruzioni sul pannello touch screen per posizionare il robot per la rimozione.

5. Una volta completato il processo di spegnimento della libreria, continuare con il task 2.

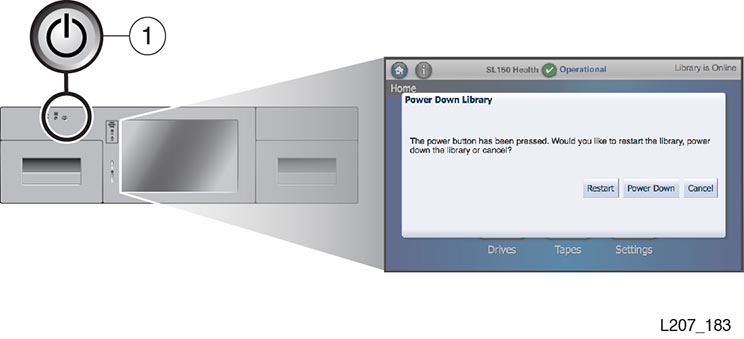

   Figura C-1 Funzione di spegnimento della libreria




   Legenda dell'immagine:

   1 - Pulsante di accensione

Attività 2   Verifica della posizione della mano

1. Rimuovere il caricatore di cartucce lato destro dal modulo base (vedere Rimozione dei caricatori di cartucce, se necessario).

2. Accertarsi che la mano del robot sia rivolta verso il soffitto e verso la parte anteriore della libreria (vedere Figura C-2).

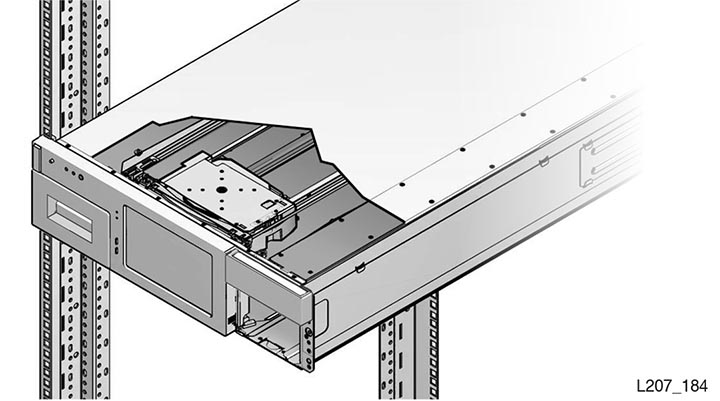

   Figura C-2 Posizione della mano dopo lo spegnimento




Attività 3   Installazione della clip di spedizione

1. Afferrare la clip di spedizione e accedere all'apertura del caricatore di cartucce.

2. Aprire la clip di spedizione e installarla sull'asse da 7 mm dietro il gruppo mano (vedere Figura C-3).

3. Premere il gancio per ridurre la forza di serraggio sull'asse e girarlo verso il gruppo mano (vedere Figura C-4).

   La mano si troverà tra la parete anteriore e il gancio.

4. Estrarre il cartellino delle istruzioni dallo slot del caricatore di cartucce.

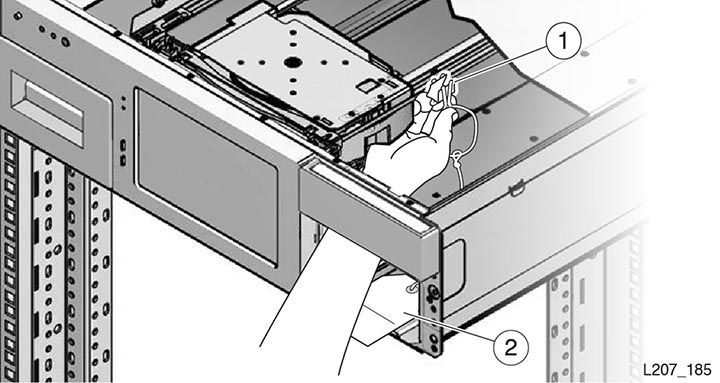

   Figura C-3 Installazione della clip di spedizione




   Legenda dell'immagine:

   1 - Clip di spedizione aperta

   2 - Cartellino delle istruzioni

   Figura C-4 Posizione finale del gancio




Attività 4   Operazioni di finitura

1. Inserire la stringa e il cartellino delle istruzioni tra il mailslot e il lato destro del pannello di controllo anteriore e installarlo sopra il modulo base (vedere Figura C-5).

2. Sostituire il caricatore sul lato destro del modulo base verificando che sia ben chiuso.

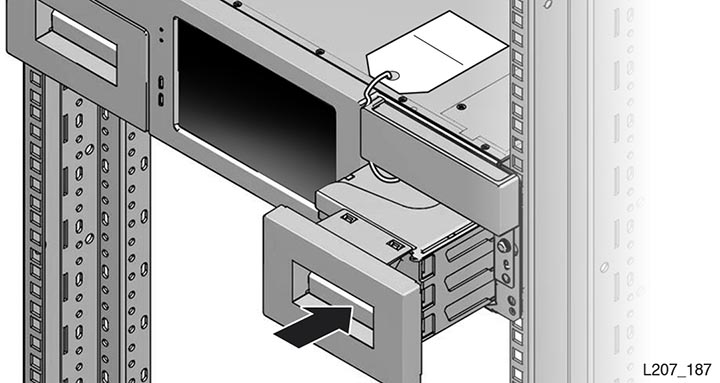

   Figura C-5 Posizione del cartellino
