5 체크아웃 및 호스트 연결
SL150 원격 인터페이스의 자체 테스트는 라이브러리 작동을 검사하는 데 유용합니다.
자체 테스트 개요
자체 테스트는 진단 카트리지를 오프라인 라이브러리의 시작 지점에서 대상 지점으로 이동합니다. 지점은 예약 슬롯, 스토리지 슬롯, 테이프 드라이브 또는 메일슬롯일 수 있습니다.
자체 테스트에는 두 가지 유형이 있습니다. Basic Self Test는 메일슬롯의 테이프 드라이브와 슬롯 사이를 이동합니다. Full Self Test는 기본 테스트 이동 이외에도 비어 있는 모든 스토리지 슬롯으로 이동합니다. 이 설명서의 지침은 매거진 슬롯에 카트리지가 없다고 가정합니다.
주:
Full Self Test는 라이브러리가 배치되어 운용 상태가 되기 전에 대상에 처음 설치할 때 실행되어 올바른 사용을 위해 로봇 주소 오프셋을 채워야 합니다.자체 테스트는 진단 테이프(특수 레이블이 붙은 데이터 테이프)를 사용합니다. 진단 테이프는 예약 슬롯에 저장하거나 메일슬롯에 삽입할 수 있습니다. DG 볼륨 레이블은 부속품 키트에 들어 있습니다. 진단 테이프에 레이블을 부착하려면 StorageTek SL150 Modular Tape Library 사용 설명서의 카트리지 레이블 지정 절에 나오는 지침을 따르십시오.
자체 테스트 실행을 위한 필수 조건은 다음과 같습니다.
-
라이브러리가 오프라인입니다.
-
메일슬롯이 닫혀 있습니다.
-
메일슬롯에 빈 슬롯이 1개 이상 있습니다.
-
모든 매거진이 장착되어 있습니다.
-
작동 가능한 빈 테이프 드라이브가 1개입니다.
-
예약 슬롯 또는 메일슬롯에 진단 테이프가 있습니다.
라이브러리를 오프라인으로 설정
라이브러리를 오프라인으로 설정하려면 다음과 같이 하십시오.
-
SL150 원격 인터페이스에 로그인합니다.
주:
Viewer 역할의 경우 자체 테스트를 실행할 수 없습니다. -
왼쪽 탐색 영역에서 Library를 누릅니다.
설치된 각 모듈에 대한 섹션이 포함된 그래픽 라이브러리 맵이 나타납니다.
-
화면의 오른쪽 위에 있는 현재 라이브러리 상태를 확인합니다.
-
Library is Online을 누릅니다.
-
Set Library Offline을 선택합니다(그림 5-1 참조).
Set Library Offline 대화 상자가 나타납니다.
-
계속하려면 OK를 누르고, 종료하려면 Cancel을 누릅니다.
그림 범례:
1 - Set Library Offline
자체 테스트 실행
- 작업 1 자체 테스트 호출
-
-
라이브러리에 진단 테이프가 들어 있는 예약 슬롯이 없는 경우 진단 테이프를 메일슬롯에 삽입합니다.
주:
메일슬롯은 기본 모듈의 터치 스크린 또는 원격 인터페이스에서 열 수 있습니다. 라이브러리를 쉽게 식별하고 터치 스크린을 사용할 수 있도록 위치 표시기를 사용으로 설정해야 할 수 있습니다. -
먼저 메일슬롯 확장을 닫습니다(구성된 경우).
-
매끄러운 동작으로 표준 메일슬롯을 라이브러리로 밀어넣습니다. 찰칵 소리와 함께 제자리에 물립니다.
주:
메일슬롯을 매끄럽게 삽입하지 않으면 걸쇠가 물리지 못하고 불필요한 여러 번의 메일슬롯 재감사가 발생할 수 있습니다.메일슬롯이 확실히 걸릴 때까지 라이브러리는 메일슬롯 위치에 액세스할 수 없습니다.
-
원격 인터페이스에서 도움말(물음표) 아이콘 옆에 있는 Library 컨트롤을 찾습니다(그림 5-2 참조).
-
Library 목록을 사용하여 Basic Self Test 또는 Full Self Test를 선택합니다(초기 설치 시 Full Self Test 사용).
Self Test 대화 상자가 나타납니다.
-
테스트를 시작하려면 OK를 누르고, 종료하려면 Cancel을 누릅니다.
그림 범례:
1 - Basic Self Test 명령
2 - 진단 카트리지(예약 슬롯)
-
- 작업 2 자체 테스트 진행률 모니터
-
-
작업 창 섹션에서 자체 테스트 진행률을 살펴봅니다(그림 5-3 참조).
그림 범례:
1 - 자체 테스트 작업
2 - 모듈 1의 위쪽 드라이브에 있는 진단 카트리지
주:
라이브러리 맵에는 슬롯에서 로봇 및 대상(테이프 드라이브, 메일슬롯 또는 카트리지 슬롯)으로의 카트리지 움직임이 시각적으로 표시됩니다. -
테스트가 성공적으로 완료되었는지 확인합니다.
주:

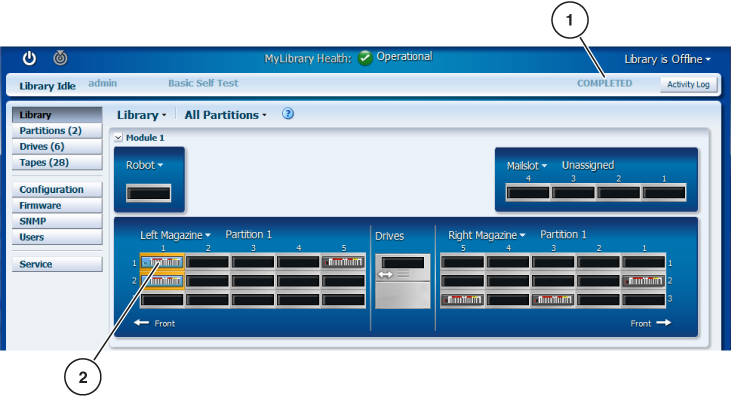

테스트가 성공적으로 완료되지 않거나 테스트를 중지한 경우 "완료되지 않은 테스트" 절에 나오는 정보를 참조하십시오.그림 범례:
1 - 자체 테스트 완료
2 - 진단 카트리지가 예약 슬롯으로 돌아옴
-
- 작업 3 마무리
-
-
라이브러리를 Library is Online 상태로 설정합니다.
-
메일슬롯에서 진단 테이프를 제거합니다(해당하는 경우).
-
Mailslot 목록에서 Open을 선택합니다.
-
기본 모듈에서 메일슬롯 장치를 확장하여 진단 테이프에 액세스합니다.
-
진단 테이프를 잡고 슬롯에서 꺼냅니다.
-
먼저 메일슬롯 확장을 닫습니다(구성된 경우).
-
매끄러운 동작으로 메일슬롯을 라이브러리로 밀어넣습니다. 찰칵 소리와 함께 제자리에 물립니다.
-
-
다른 작업을 수행하지 않으려는 경우 로그아웃합니다.
-
완료되지 않은 테스트
오류 조건 또는 고의적인 테스트 중지 조치로 인해 테스트가 완료되지 않을 수 있습니다.
진단 테이프의 위치를 관찰하십시오. 예약 슬롯이나 메일슬롯으로 돌아오지 않았을 수 있습니다. 진단 카트리지를 현재 위치에서 원하는 슬롯으로 수동으로 이동하는 방법은 원격 인터페이스 도움말 시스템 또는 사용 설명서를 참조하십시오.
-
Full Self Test 반복
테스트에서 오류가 발생한 경우 라이브러리 건전성이 Operational에서 Degraded로 변경될 수 있습니다.
주:
Degraded를 누르면 실패하거나 성능 저하된 구성 요소를 식별하는 창이 실행됩니다. 자세한 내용은 도움말 시스템 문제 해결 범주를 참조하십시오.
호스트 연결
드라이브를 직접 서버 HBA에 연결하거나 SAN(Storage Area Network)에 연결하는 방법은 사용 중인 LTO 테이프 드라이브에 해당하는 설명서를 참조하십시오.
http://www.oracle.com/technetwork/documentation/tape-storage-curr-187744.html#ltotape
작업 범위는 드라이브 인터페이스 유형 및 토폴로지에 따라 다르지만 다음 작업이 포함될 수 있습니다.
-
서버 전원 차단
-
HBA 설치
-
지속 바인딩 설정
-
HBA에 대한 인터페이스 케이블 연결(테이프 드라이브에서 직접 또는 스위치 포트에)
-
광 섬유 채널 스위치 영역 분할
-
서버 시작
Automated Cartridge System Library Software
ACSLS(Automated Cartridge System Library Software) 버전 8.2 이상이 지원되지만 SL150 라이브러리 작동에 필요한 것은 아닙니다. 다음 URL의 Oracle Help Center에서 Storage ACSLS Manager 설명서 링크를 열어 ACSLS 설명서를 참조하십시오.
http://docs.oracle.com/en/storage/#tab5
라이브러리 코드 버전 2.25 이상에는 새로운 ASC/ASCQ 보고를 지원하는 ACSLS 버전 8.3(두번째 패치)이 필요합니다.
주:
ACSLS 버전 8.2 및 8.3은 라이브러리 코드 버전 2.25 이상에서 사용 가능한 확장 메일슬롯 구성(19개 메일슬롯)을 지원하지 않습니다.
