C 机械手装置锁定（用于重新装运）

以下说明定义了在机架安装后、重新装运之前锁定 SL150 机械手装置的过程。

注意:

如果锁安装不当，则可能会在装运期间导致灾难性故障。
任务 1   关闭磁带库电源。

  1. 找到 SL150 磁带库前面的电源按钮。

  2. 按下电源按钮，然后松开。

    此时触摸屏面板上将显示关闭电源对话框（请参见图 C-1）。

  3. 点击触摸屏上的 Power Down 按钮。

  4. 按照触摸屏面板上的说明确定要移除的机械手装置的位置。

  5. 在磁带库完成电源关闭过程后，继续执行任务 2。

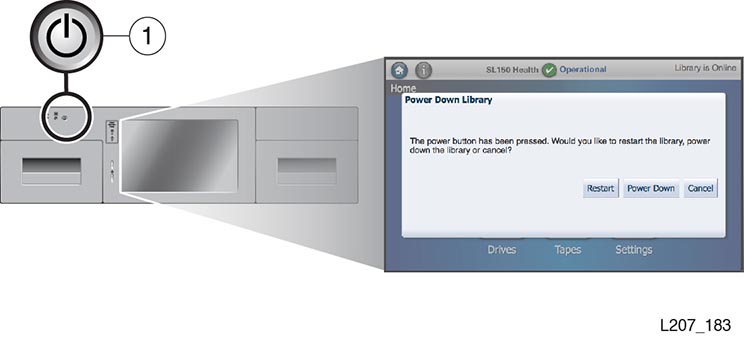

    图 C-1 磁带库电源关闭功能

    周围的文本说明了 图 C-1 。

    图例：

    1 - 电源按钮

任务 2   检验机械手位置

  1. 从基本模块中移除右侧磁带盒（如果需要，请参见“移除磁带盒”）。

  2. 确保机械手装置使机械手紧贴磁带库的顶部和正面（请参见图 C-2）。

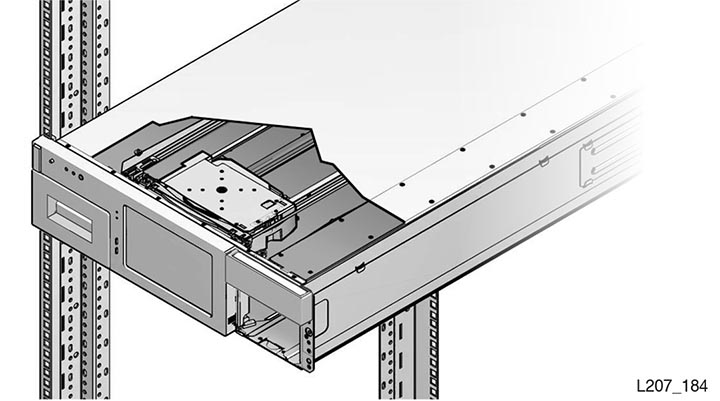

    图 C-2 关闭电源后的机械手位置

    周围的文本说明了 图 C-2 。
任务 3   安装装运固定夹

  1. 抓住装运固定夹并从磁带盒开口伸入。

  2. 打开装运固定夹，将其安装在机械手组件后面的 7 毫米钢轴上方（请参见图 C-3）。

  3. 轻捏固定夹以减少对轴的夹力并将固定夹滑向机械手组件（请参见图 C-4）。

    机械手将处于前挡板和固定夹之间。

  4. 从磁带盒插槽中取出说明标签。

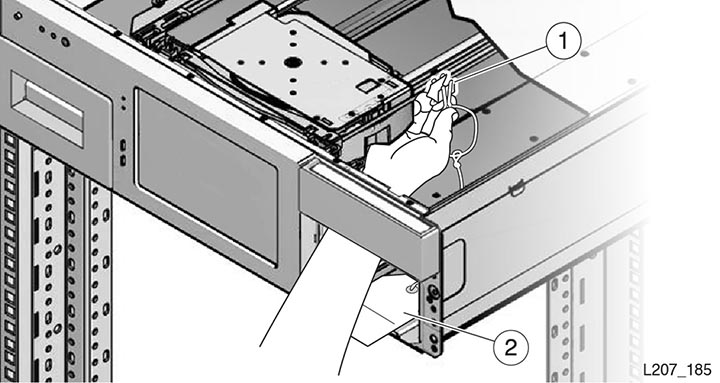

    图 C-3 装运固定夹安装

    周围的文本说明了 图 C-3 。

    图例：

    1 - 打开的装运固定夹

    2 - 说明标签

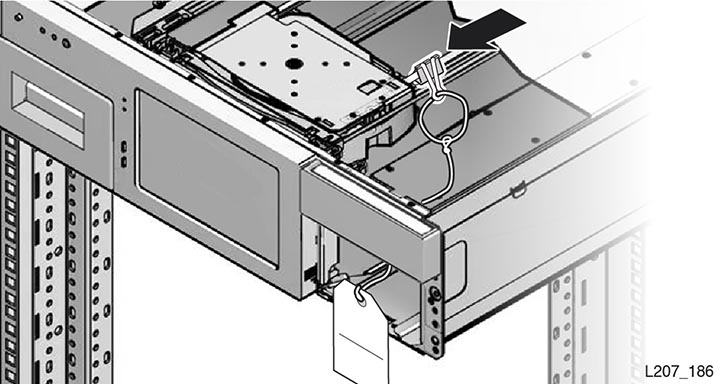

    图 C-4 固定夹最终位置

    周围的文本说明了 图 C-4 。
任务 4   最后的操作

  1. 将线和说明标签从中转槽与前控制面板右侧之间穿过，然后将它固定在基本模块的顶部（请参见图 C-5）。

  2. 更换基本模块中的右磁带盒并检验该磁带盒是否已牢固锁定。

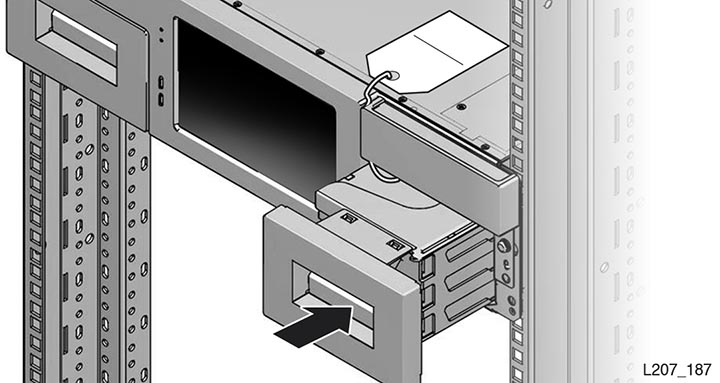

    图 C-5 标签位置

    周围的文本说明了 图 C-5 。
