1 产品概述

Oracle 的 StorageTek SL150 Modular Tape Library 是一个机架装载式自动化磁带库,容量为 30 到 300 个线性磁带开放协议 (Linear Tape-Open, LTO) Ultrium 盒式磁带(磁带)和一个到 20 个半高 LTO 磁带机。它支持 HP LTO-5 或 LTO-6 光纤通道 (Fibre Channel, FC) 或串行连接 SCSI (Serial Attached SCSI, SAS) 和 IBM LTO-6 FC 或 SAS 磁带机(请参见图 1-1)。

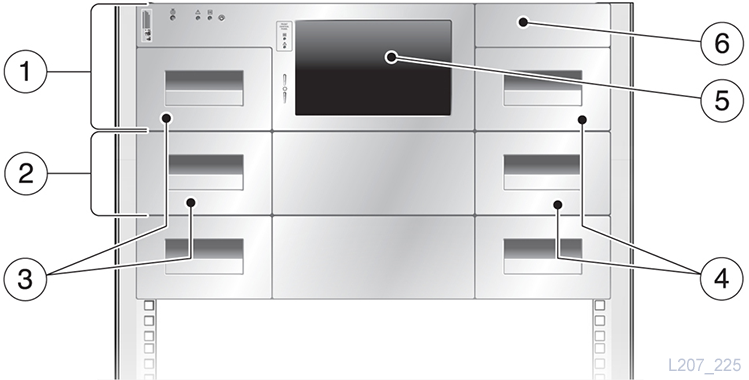

图 1-1 StorageTek SL150 基本模块和扩展模块

周围的文本说明了 图 1-1 。

图例:

1 - 基本模块(标识为模块 1)

2 - 扩展模块(标识为模块 2 到模块 10)

3 - 左侧磁带盒

4 - 右侧磁带盒

5 - 触摸屏面板

6 - 中转槽

常规信息

磁带库的最低配置由一个 3U(133.4 毫米,5.25 英寸)基本模块(指定为模块 1)组成,其中包括:一个机械手、一个中转槽、一个电源和一个磁带机(可以选择添加另一个磁带机和另一个电源)。磁带位于模块两侧可容纳 15 个磁带的可移除磁带盒中。最多可将基本模块左磁带盒的三个磁带插槽指定为保留插槽,以存储诊断磁带或清洗磁带。

用于控制磁带库的外部接口由桥接的磁带机提供。机械手装置控制器是磁带机上显示为 LUN 1 的 SCSI 介质转换器设备。基本模块是最小型的全功能磁带库。

磁带库可从一个模块扩展到十个模块。2U(88.9 毫米,3.5 英寸)扩展模块可为磁带库提供 30 个磁带的附加容量以及最多两个磁带机。扩展模块被指定为模块 2 到模块 10。模块提供两个可容纳 15 个磁带的磁带盒、最多可容纳两个磁带机的插槽以及最多可容纳两个电源的插槽。

一个图形用户界面 (graphical user interface, GUI) 用于提供对 SL150 磁带库的基于角色的本地或远程访问控制。

  • 可以通过在 Web 浏览器中输入主机名或 IP 地址来访问该 GUI。图 1-2 显示了远程管理界面示例。

    磁带库信息以图形方式显示。模块 1 显示了左磁带盒中的磁带插槽、右磁带盒中的磁带插槽以及两个磁带盒之间的可用磁带机,以表示它们在模块背面的物理位置。中转槽位于右磁带盒上方,而机械手装置位于左磁带盒上方。显示的磁带盒包含列号和行号标识。磁带库中的每个模块都有单独的图像。

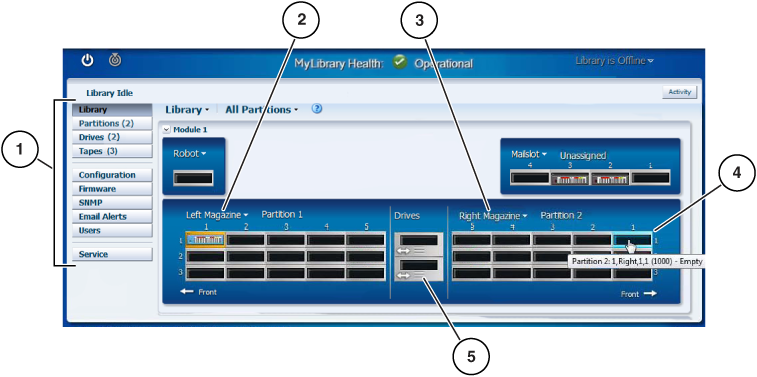

    图 1-2 远程管理界面

    周围的文本说明了 图 1-2 。

    图例:

    1 - 区域导航

    2 - 左磁带盒控件

    3 - 右磁带盒控件

    4 - 插槽标识

    5 - 磁带机(双向箭头表示桥接的磁带机)

  • 基本模块前控制面板包含一个 LCD 触摸屏(操作面板),图 1-1 中标识了该控制面板。该触摸屏提供关于磁带库的基本信息,其目的在于用作信息点,而不是维护工具(请参见图 3-34)。

    前控制面板触摸屏还用于使用初始化向导执行基本初始化设置。

    其他磁带库管理功能由管理员通过远程管理界面来执行。

SL150 磁带库支持分区。每个分区都有一个已分配的桥接磁带机,并且每个分区都作为一个独立的磁带库运行。所有分区共用单个机械手装置、保留的插槽和中转槽。

注意:

低于 2.0 的代码版本支持两个分区,但是代码版本 2.0 和更高版本最多支持八个分区。

1 类激光产品声明

StorageTek SL150 Modular Tape Library 包含 IEC 60825-1 Ed. 2 (2007) 所定义的 1 类激光

警告:

未按此处规定的过程进行控制、调节或操作均有可能造成有害辐射。

磁带库状态指示灯

磁带库状态指示灯位于左侧磁带盒上方的前控制面板上(请参见图 1-3),以及磁带库背面机械手装置锁左侧深色矩形中的机械手装置客户可更换单元 (customer replaceable unit, CRU) 上(请参见图 3-1)。

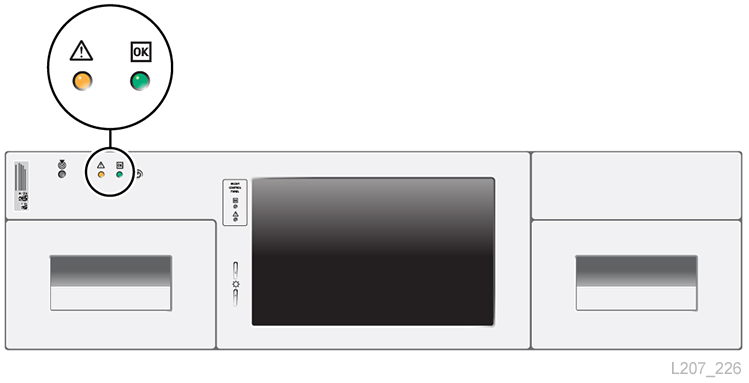

图 1-3 磁带库状态指示灯(前控制面板)

周围的文本说明了 图 1-3 。
  • 故障:磁带库中任何一处发生故障都会触发故障指示灯。请在其他 CRU 上查找亮起的故障指示灯。

  • 正常:指示磁带库运行正常。

    故障指示灯和正常指示灯同时亮起时表示磁带库处于降级状态。

客户可更换单元

SL150 Modular Tape Library 客户可更换单元 (Customer Replaceable Unit, CRU) 包括:

  • 前控制面板

  • 磁带盒

  • 机械手装置

  • 磁带机

  • 电源

  • 扩展模块控制器

  • 基本模块机箱

  • 扩展模块机箱(模块 2 到模块 10)

CRU 指示灯和控件

每个客户可更换单元 (customer replaceable unit, CRU) 都有状态指示灯。

注意:

这些指示灯由主电源供电。如果关闭磁带库,则所有的指示灯也会关闭。
  • 定位磁带库指示灯帮助识别需要注意的特定磁带库。在本地或从远程管理界面启用此白色指示灯。此指示灯位于前面板上,在磁带库状态指示灯旁边,并且位于机械手装置 CRU 上。

  • 前控制面板 CRU 状态指示灯

    故障:指示前控制面板中某一处发生故障。

    正常:运行正常。

  • 机械手装置 CRU 状态指示灯(请参见图 3-1):

    故障:指示机械手装置 CRU 中某一处发生故障。

    正常:运行正常。

  • 机械手装置锁(请参见图 3-9)控件:用于在停放或手动抬起机械手装置后将机械手装置固定在基本模块的顶部。在移除机械手装置之前或者在更换扩展模块 CRU 时,必须锁定机械手装置。

  • 电源 CRU 状态指示灯(请参见图 3-10):

    故障:指示电源发生故障。

    正常:运行正常。

  • 磁带机 CRU 状态指示灯(请参见图 3-8):

    允许维修操作:通过远程管理界面启用此蓝色指示灯以便准备从磁带库中移除磁带机。

    故障:指示磁带机托盘发生故障。

    正常:运行正常。

    端口 1 活动(HP FC 和 SAS 磁带机)。

    端口 2 活动(HP LTO-5 和 HP LTO-6 SAS 以及 FC 磁带机)。

    加密状态(仅限 HP 磁带机):磁带机操作期间存在密钥时处于启用状态。

    加密重置(仅限 HP 磁带机):用于将磁带机重置为默认 IP 地址的按钮开关。

  • 模块控制器 CRU 状态指示灯(请参见图 3-18):

    故障:模块控制器(KLE 卡)中任意一处发生故障都会触发故障指示灯并关闭特定控制器的“正常”指示灯(一个磁带库最多可有九个模块控制器)。

    正常:运行正常。
